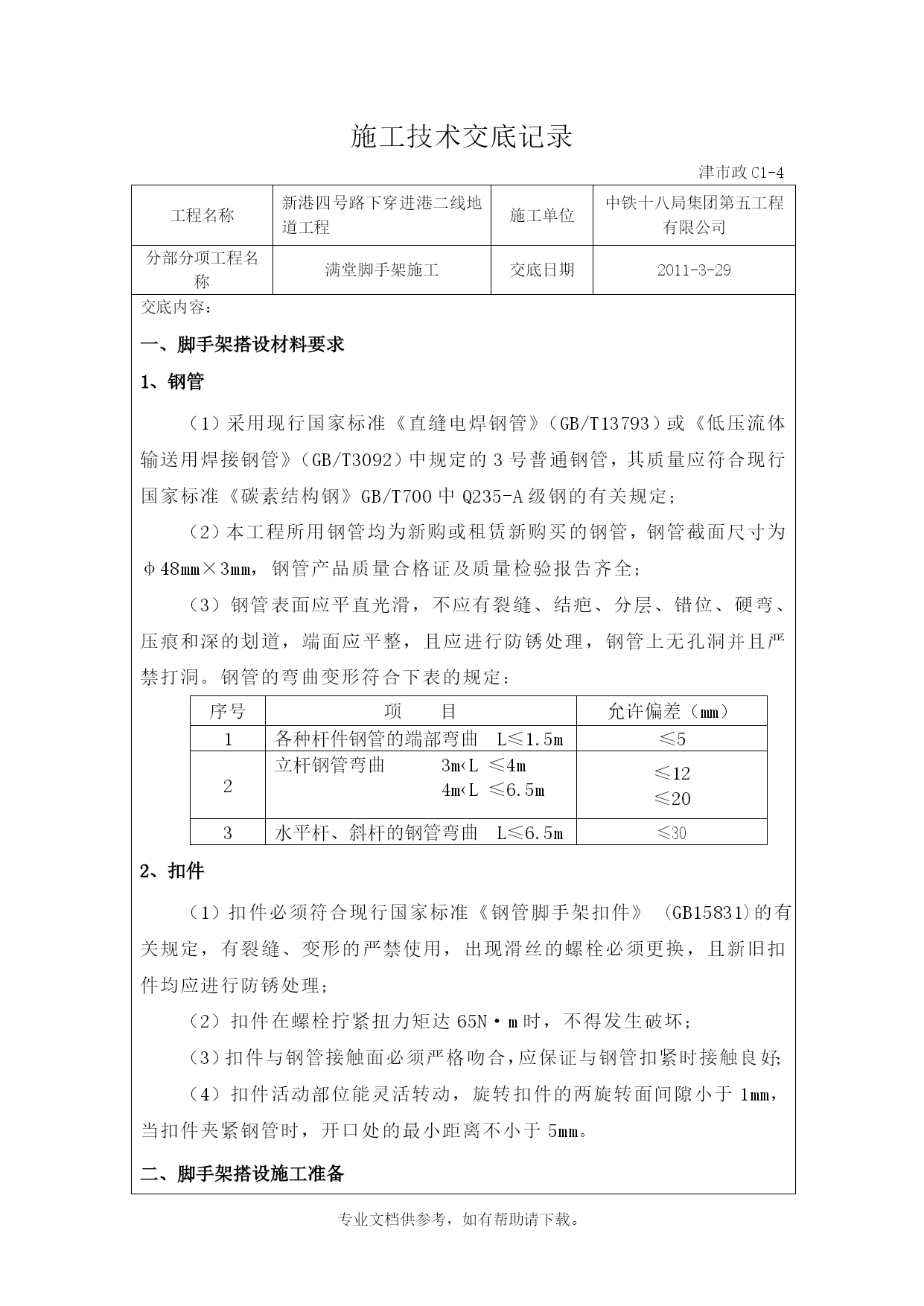

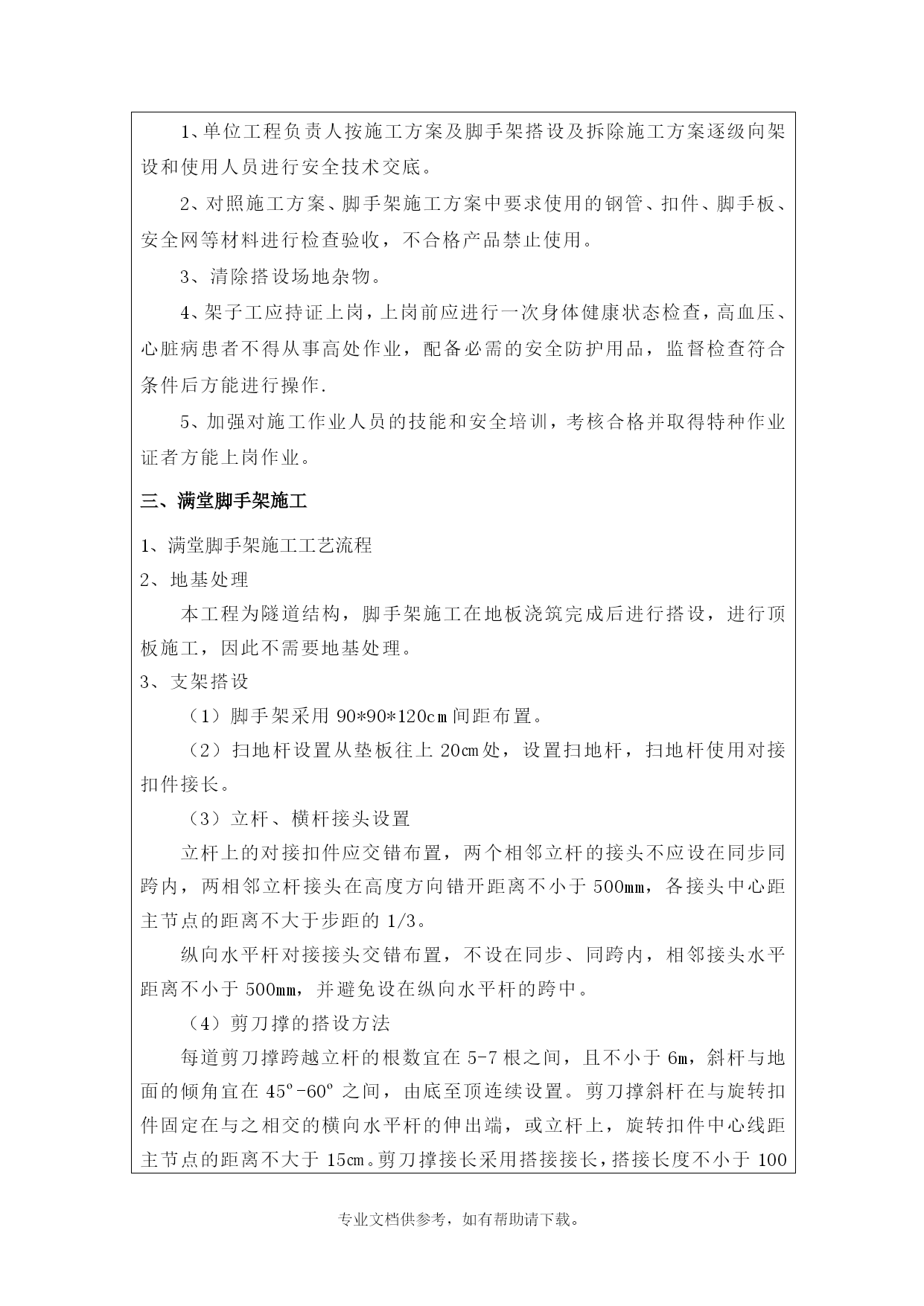

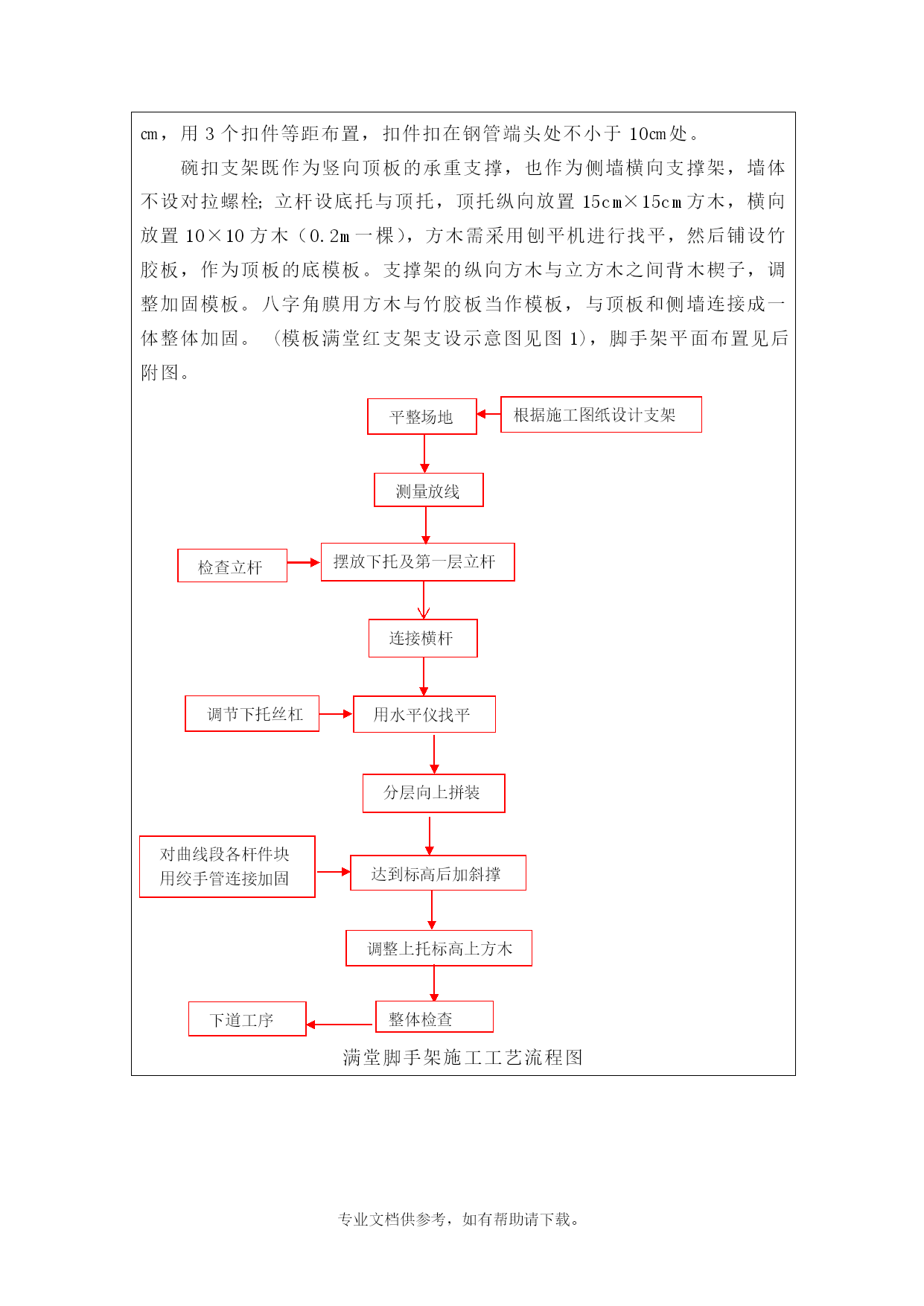

专业文档供参考，如有帮助请下载。专业文档供参考，如有帮助请下载。专业文档供参考，如有帮助请下载。施工技术交底记录津市政C1-4工程名称新港四号路下穿进港二线地道工程施工单位中铁十八局集团第五工程有限公司分部分项工程名称满堂脚手架施工交底日期2011-3-29交底内容：一、脚手架搭设材料要求1、钢管（1）采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》GB/T700中Q235-A级钢的有关规定；（2）本工程所用钢管均为新购或租赁新购买的钢管，钢管截面尺寸为φ48mm×3mm，钢管产品质量合格证及质量检验报告齐全；（3）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、压痕和深的划道，端面应平整，且应进行防锈处理，钢管上无孔洞并且严禁打洞。钢管的弯曲变形符合下表的规定：序号项目允许偏差（mm）1各种杆件钢管的端部弯曲L≤1.5m≤52立杆钢管弯曲3m‹L≤4m4m‹L≤6.5m≤12≤203水平杆、斜杆的钢管弯曲L≤6.5m≤302、扣件（1）扣件必须符合现行国家标准《钢管脚手架扣件》(GB15831)的有关规定，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换，且新旧扣件均应进行防锈处理；（2）扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏；（3）扣件与钢管接触面必须严格吻合，应保证与钢管扣紧时接触良好；（4）扣件活动部位能灵活转动，旋转扣件的两旋转面间隙小于1mm，当扣件夹紧钢管时，开口处的最小距离不小于5mm。二、脚手架搭设施工准备1、单位工程负责人按施工方案及脚手架搭设及拆除施工方案逐级向架设和使用人员进行安全技术交底。2、对照施工方案、脚手架施工方案中要求使用的钢管、扣件、脚手板、安全网等材料进行检查验收，不合格产品禁止使用。3、清除搭设场地杂物。4、架子工应持证上岗，上岗前应进行一次身体健康状态检查，高血压、心脏病患者不得从事高处作业，配备必需的安全防护用品，监督检查符合条件后方能进行操作.5、加强对施工作业人员的技能和安全培训，考核合格并取得特种作业证者方能上岗作业。三、满堂脚手架施工1、满堂脚手架施工工艺流程2、地基处理本工程为隧道结构，脚手架施工在地板浇筑完成后进行搭设，进行顶板施工，因此不需要地基处理。3、支架搭设（1）脚手架采用90*90*120cm间距布置。（2）扫地杆设置从垫板往上20㎝处，设置扫地杆，扫地杆使用对接扣件接长。（3）立杆、横杆接头设置立杆上的对接扣件应交错布置，两个相邻立杆的接头不应设在同步同跨内，两相邻立杆接头在高度方向错开距离不小于500mm，各接头中心距主节点的距离不大于步距的1/3。纵向水平杆对接接头交错布置，不设在同步、同跨内，相邻接头水平距离不小于500mm，并避免设在纵向水平杆的跨中。（4）剪刀撑的搭设方法每道剪刀撑跨越立杆的根数宜在5-7根之间，且不小于6m，斜杆与地面的倾角宜在45º-60º之间，由底至顶连续设置。剪刀撑斜杆在与旋转扣件固定在与之相交的横向水平杆的伸出端，或立杆上，旋转扣件中心线距主节点的距离不大于15㎝。剪刀撑接长采用搭接接长，搭接长度不小于100㎝，用3个扣件等距布置，扣件扣在钢管端头处不小于10㎝处。碗扣支架既作为竖向顶板的承重支撑，也作为侧墙横向支撑架，墙体不设对拉螺栓；立杆设底托与顶托，顶托纵向放置15cm×15cm方木，横向放置10×10方木（0.2m一棵），方木需采用刨平机进行找平，然后铺设竹胶板，作为顶板的底模板。支撑架的纵向方木与立方木之间背木楔子，调整加固模板。八字角膜用方木与竹胶板当作模板，与顶板和侧墙连接成一体整体加固。(模板满堂红支架支设示意图见图1)，脚手架平面布置见后附图。根据施工图纸设计支架平整场地测量放线摆放下托及第一层立杆检查立杆连接横杆调节下托丝杠用水平仪找平分层向上拼装达到标高后加斜撑对曲线段各杆件块用绞手管连接加固调整上托标高上方木下道工序整体检查满堂脚手架施工工艺流程图图1满堂红支架示意图四、脚手架搭设要点清理完底板后，按照方案设计横纵向步距搭设碗扣支架，具体搭设要点见下表。支撑架施工搭设要点项目注意要点根据设计制作安装支撑架应根据设计安装，对支撑架应进行强度和稳定性验算预沉量的设置为保证结构竣工后尺寸准确，对支撑架应预留预沉量预留施工沉落值参考数据见下表分项内容参考数据接头承压非弹性变形木与木每个接头的顺纹2mm，横纹3mm木与钢每个接头2mm支撑架搭设前的检验支撑架搭设前对支撑面应详细检查，准确调整支撑面顶部标高并复测无误后方可进行搭设。支撑架搭设中的检查支撑架拼装到3-4层时应检查每根立杆下托是否浮放松动，否则应旋紧下托。沿支撑架四周（每4排）和在每层横杆上采用扣件式脚手设剪刀撑，其夹角为
