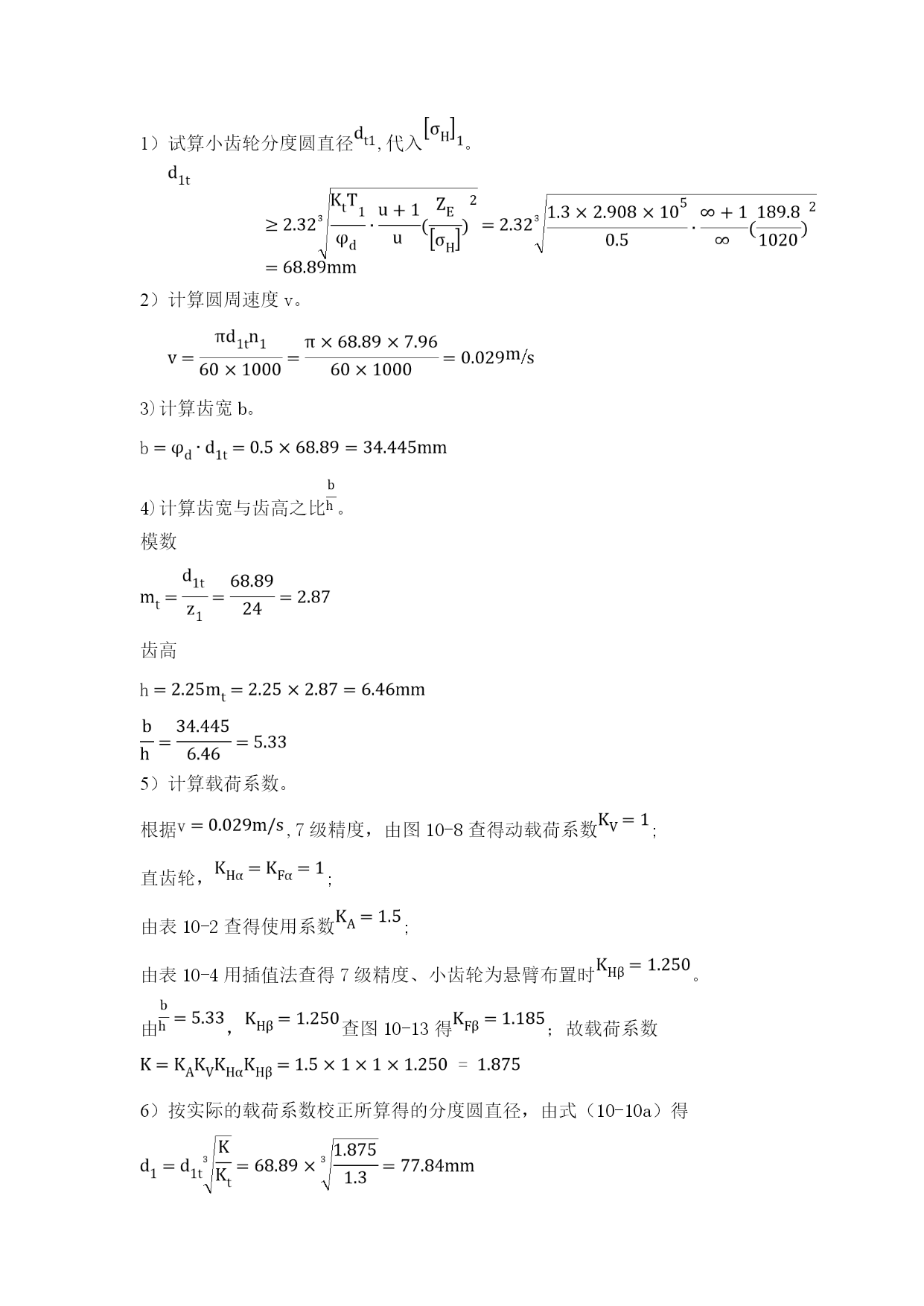

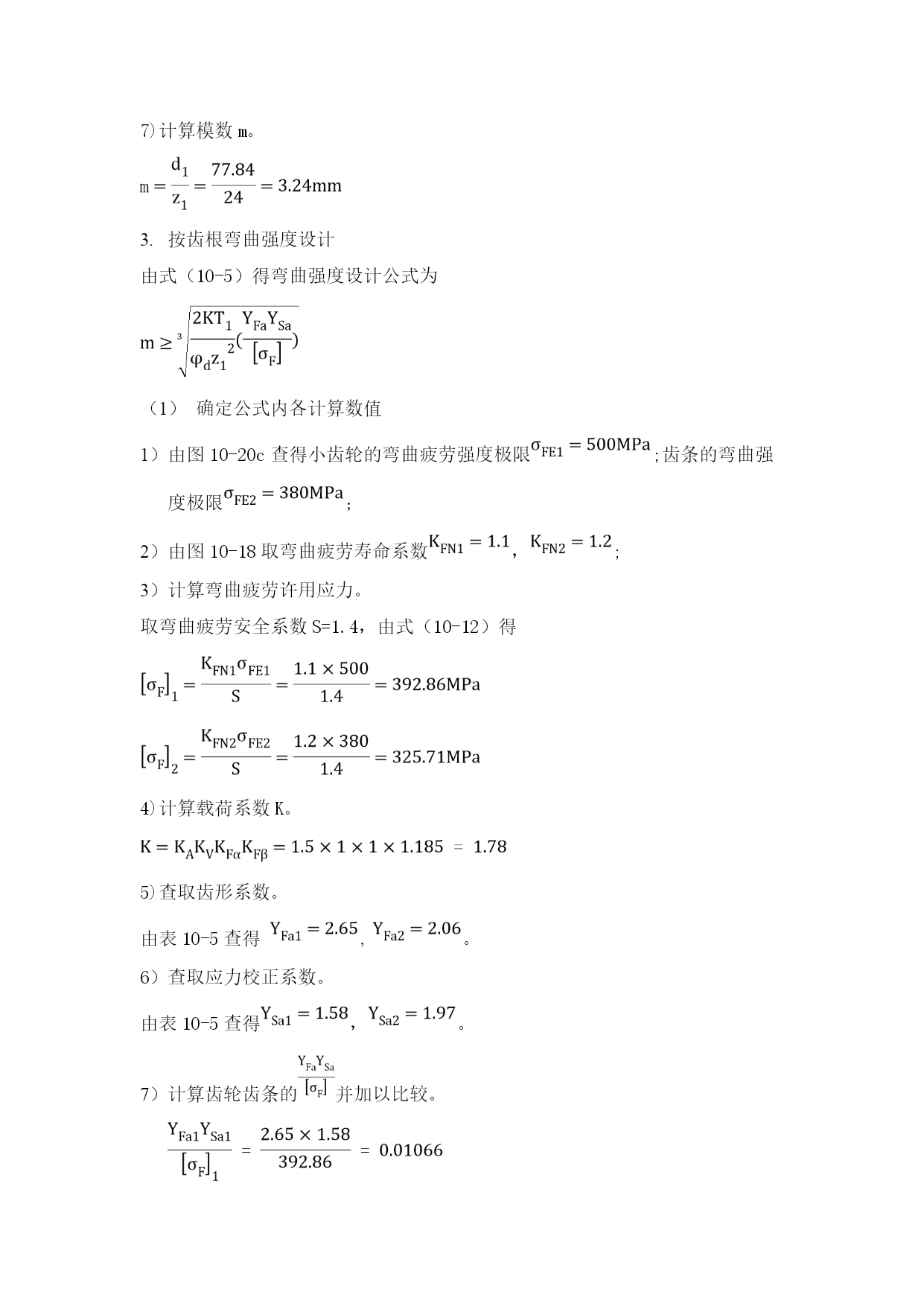

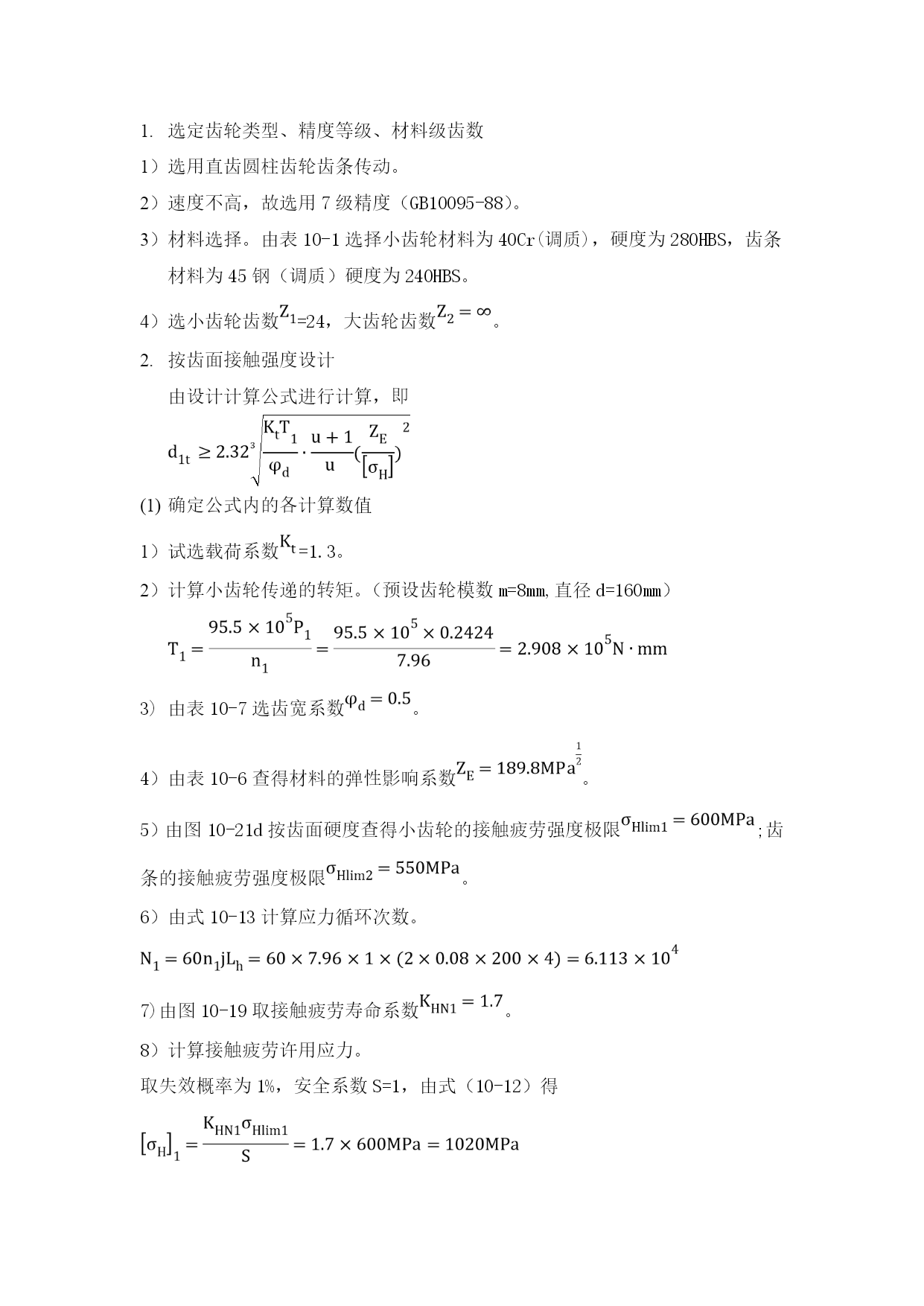

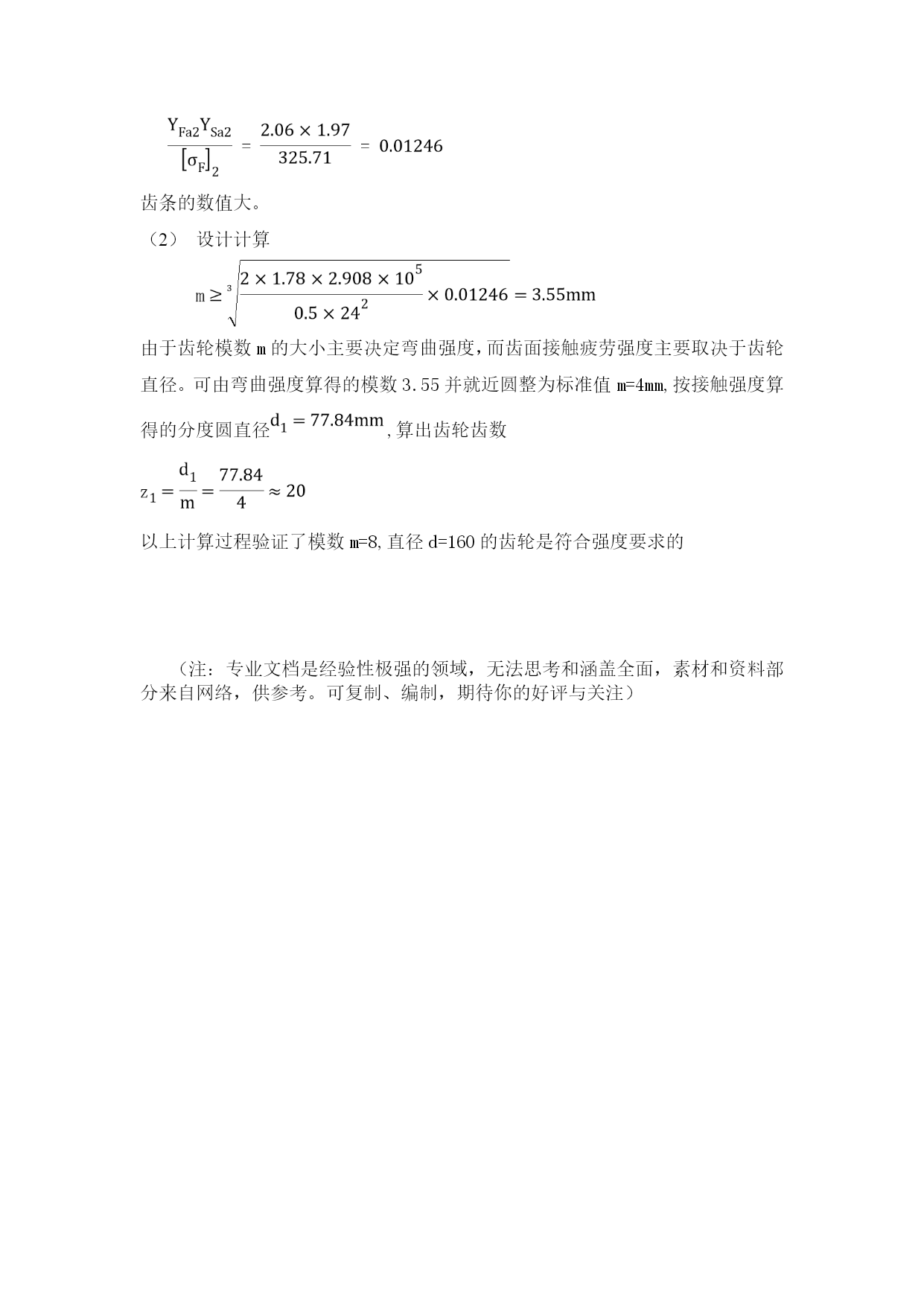

选定齿轮类型、精度等级、材料级齿数选用直齿圆柱齿轮齿条传动。速度不高，故选用7级精度（GB10095-88）。材料选择。由表10-1选择小齿轮材料为40Cr(调质)，硬度为280HBS，齿条材料为45钢（调质）硬度为240HBS。选小齿轮齿数=24，大齿轮齿数。按齿面接触强度设计由设计计算公式进行计算，即确定公式内的各计算数值试选载荷系数=1.3。计算小齿轮传递的转矩。（预设齿轮模数m=8mm,直径d=160mm）3)由表10-7选齿宽系数。4）由表10-6查得材料的弹性影响系数。5）由图10-21d按齿面硬度查得小齿轮的接触疲劳强度极限;齿条的接触疲劳强度极限。6）由式10-13计算应力循环次数。7)由图10-19取接触疲劳寿命系数。8）计算接触疲劳许用应力。取失效概率为1%，安全系数S=1，由式（10-12）得计算试算小齿轮分度圆直径,代入。计算圆周速度v。3)计算齿宽b。4)计算齿宽与齿高之比。模数齿高计算载荷系数。根据,7级精度，由图10-8查得动载荷系数;直齿轮，;由表10-2查得使用系数;由表10-4用插值法查得7级精度、小齿轮为悬臂布置时。由，查图10-13得；故载荷系数按实际的载荷系数校正所算得的分度圆直径，由式（10-10a）得7)计算模数m。按齿根弯曲强度设计由式（10-5）得弯曲强度设计公式为确定公式内各计算数值由图10-20c查得小齿轮的弯曲疲劳强度极限;齿条的弯曲强度极限；由图10-18取弯曲疲劳寿命系数，;计算弯曲疲劳许用应力。取弯曲疲劳安全系数S=1.4，由式（10-12）得4)计算载荷系数K。5)查取齿形系数。由表10-5查得,。6）查取应力校正系数。由表10-5查得，。计算齿轮齿条的并加以比较。齿条的数值大。设计计算由于齿轮模数m的大小主要决定弯曲强度，而齿面接触疲劳强度主要取决于齿轮直径。可由弯曲强度算得的模数3.55并就近圆整为标准值m=4mm,按接触强度算得的分度圆直径,算出齿轮齿数以上计算过程验证了模数m=8,直径d=160的齿轮是符合强度要求的（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
