动能定理实验(课堂PPT).ppt

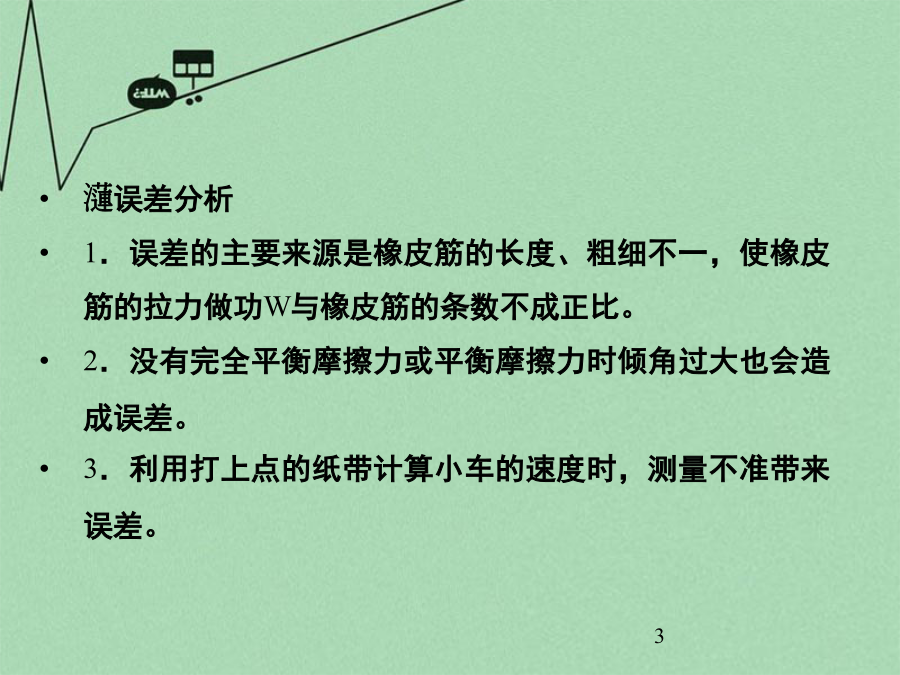

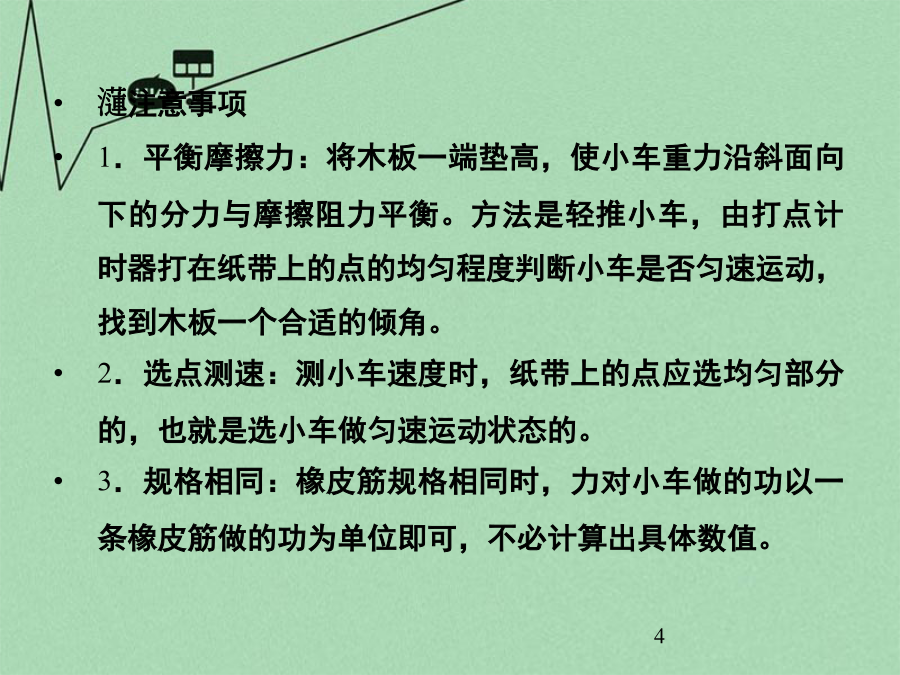

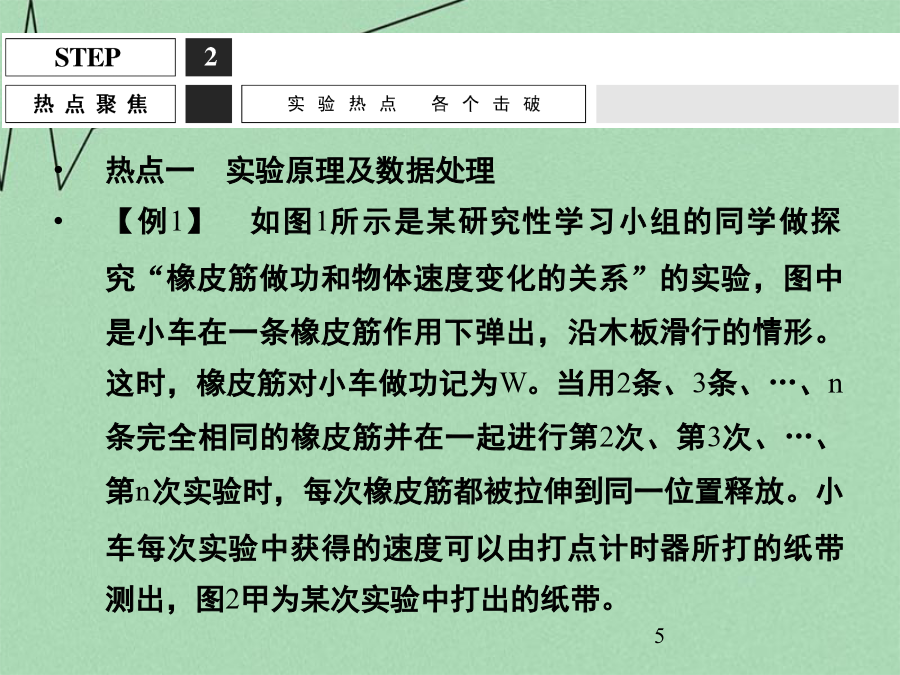

实验五探究动能定理2误差分析1．误差的主要来源是橡皮筋的长度、粗细不一，使橡皮筋的拉力做功W与橡皮筋的条数不成正比。2．没有完全平衡摩擦力或平衡摩擦力时倾角过大也会造成误差。3．利用打上点的纸带计算小车的速度时，测量不准带来误差。注意事项1．平衡摩擦力：将木板一端垫高，使小车重力沿斜面向下的分力与摩擦阻力平衡。方法是轻推小车，由打点计时器打在纸带上的点的均匀程度判断小车是否匀速运动，找到木板一个合适的倾角。2．选点测速：测小车速度时，纸带上的点应选均匀部分的，也就是选小车做匀速运动状态的。3．规格相同：橡皮筋规格相同时，力对小车做的功以一条橡皮筋做的功为单位即可，不必计算出具体数值。热点一实验原理及数据处理【例1】如图1所示是某研究性学习小组的同学做探究“橡皮筋做功和物体速度变化的关系”的实验，图中是小车在一条橡皮筋作用下弹出，沿木板滑行的情形。这时，橡皮筋对小车做功记为W。当用2条、3条、…、n条完全相同的橡皮筋并在一起进行第2次、第3次、…、第n次实验时，每次橡皮筋都被拉伸到同一位置释放。小车每次实验中获得的速度可以由打点计时器所打的纸带测出，图2甲为某次实验中打出的纸带。图1(1)除了图中已给出的实验器材和电源外，还需要的器材有__________________。(2)实验时为了使小车只在橡皮筋作用下运动，应采取的措施是____________________。(3)每次实验得到的纸带上的点分布并不都是均匀的，为了测量小车最终获得的末速度，应选用纸带的________________部分进行测量。(4)下面是本实验的数据记录及数据处理表。2从理论上讲，橡皮筋做的功Wn与物体获得的速度vn之间的关系是Wn∝________，请你运用表中的数据在如图乙所示的坐标系中作出相应的图象，以验证理论的正确性。解析(1)要计算某点速度的大小，必须要测量纸带上计数点间的距离，除了题图中已给出的实验器材和电源外，还需要的器材是刻度尺。(2)实验时为了使小车只在橡皮筋作用下运动，应采取的措施是把放打点计时器一端的木板垫起适当的高度以平衡摩擦力。(3)小车最终做匀速运动，因此应选用相邻两计数点间隔相等的部分。11答案(1)刻度尺(2)把木板的左端垫起适当的高度以平衡摩擦力(3)每相邻两点之间距离相等(或点分布均匀)(4)v图象如图所示【变式训练】1．“探究功与速度变化的关系”的实验装置如图3所示，当小车在一条橡皮筋作用下弹出时，橡皮筋对小车做的功记为W；当用2条、3条、4条……完全相同的橡皮筋并在一起进行第2次、第3次、第4次……实验时，橡皮筋对小车做的功记为2W、3W、4W……每次实验中小车获得的最大速度可由打点计时器所打出的纸带测出。14(2)如图4所示，给出了某次实验打出的纸带，从中截取了测量小车最大速度所用的一段纸带，测得A、B、C、D、E相邻两点间的距离分别为AB＝1.48cm，BC＝1.60cm，CD＝1.62cm，DE＝1.62cm；已知相邻两点打点时间间隔为0.02s，则小车获得的最大速度vm＝________m/s。(结果保留两位有效数字)答案(1)CD(2)0.8117图5视角2实验方案的改进(1)利用自由落体运动探究功和动能的关系。(2)研究小车以不同的初速度沿粗糙水平面滑动的距离，得出小车的初动能大小与克服摩擦力做功的情况，也可探究动能定理。这时必须保证小车与水平面上各处之间的动摩擦因数相同。【例2】某学习小组利用如图6所示的装置验证动能定理。图6(1)将气垫导轨调至水平，安装好实验器材，从图中读出两光电门中心之间的距离s＝________cm；(2)测量挡光条的宽度d，记录挡光条通过光电门1和2所用的时间Δt1和Δt2，并从拉力传感器中读出滑块受到的拉力F，为了完成实验，还需要直接测量的一个物理量是______________________________；(3)该实验是否需要满足砝码盘和砝码的总质量远小于滑块、挡光条和拉力传感器的总质量？________(填“是”或“否”)。解析(1)两光电门中心之间的距离s＝70.30cm－20.30cm＝50.00cm。(2)由于该实验验证的是动能定理，故还需要知道滑块、挡光条和拉力传感器的总质量。(3)由于拉力可以通过拉力传感器的读数直接得到，故不需要满足砝码盘和砝码的总质量远小于滑块、挡光条和拉力传感器的总质量。答案(1)50.00(2)滑块、挡光条和拉力传感器的总质量M(3)否【变式训练】2．如图7所示，某组同学借用“探究a与F、m之间的定量关系”的相关实验思想、原理及操作，进行“研究合外力做功和动能变化的关系”的实验：图7(1)为达到平衡阻力的目的，取下细绳及托盘，通过调整垫片的位置，改变长木板倾斜程度，根据打出的纸带判断小车是否做________运动。(2)连
