电气控制与plc应用技术(课堂PPT).ppt

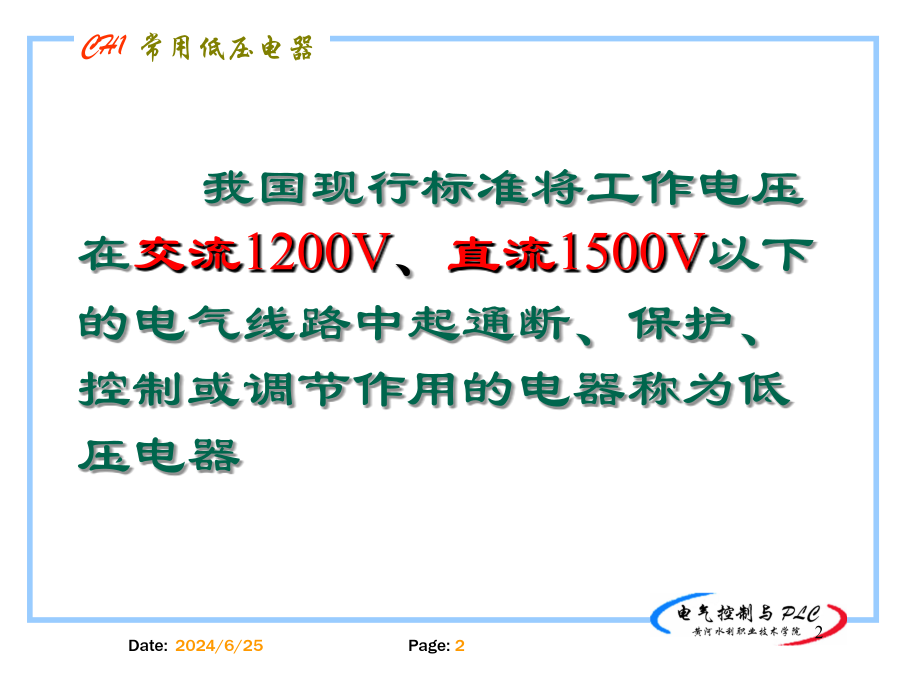

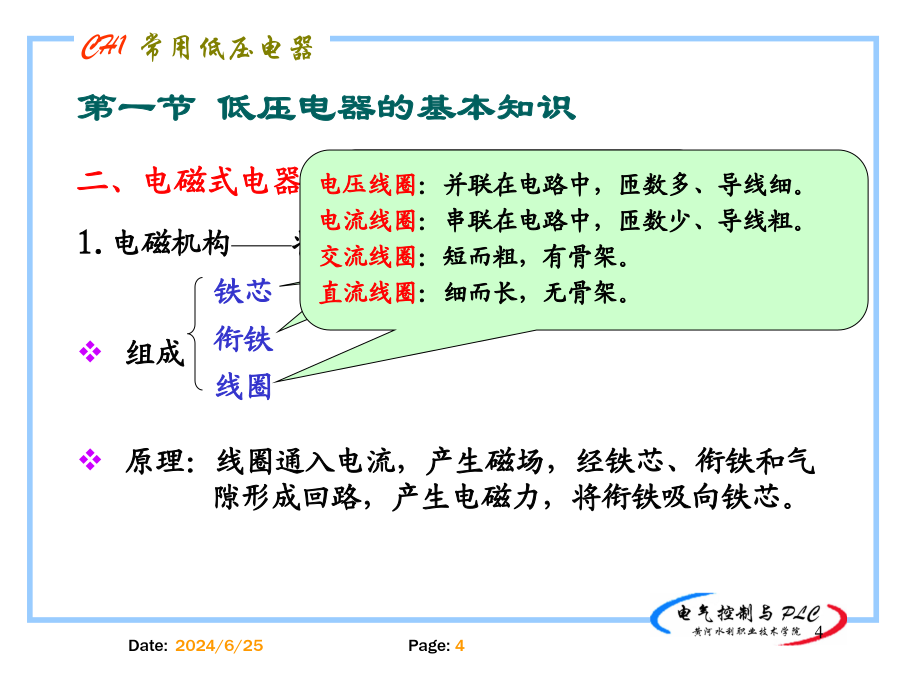

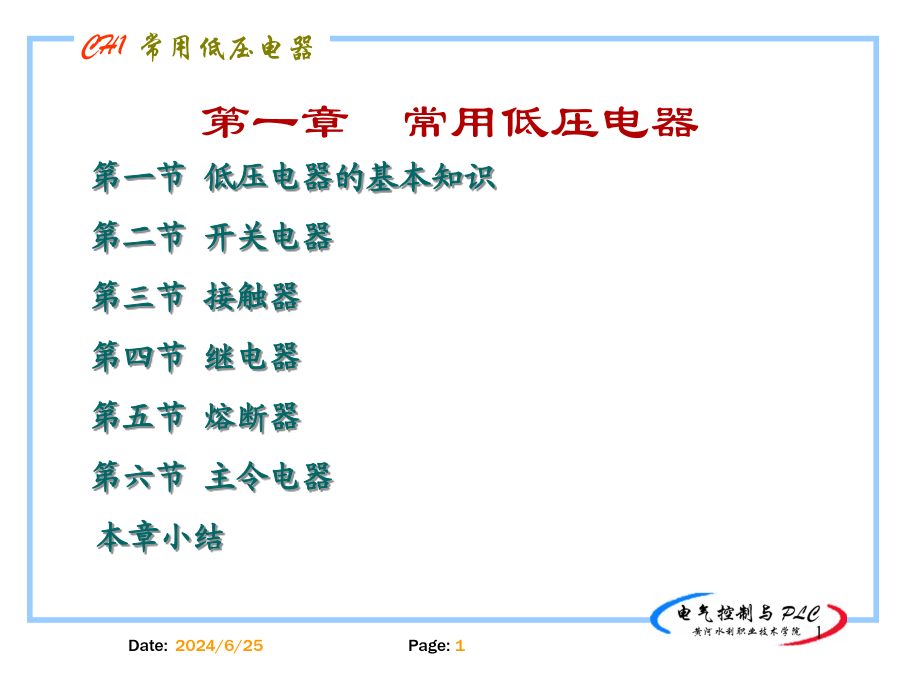

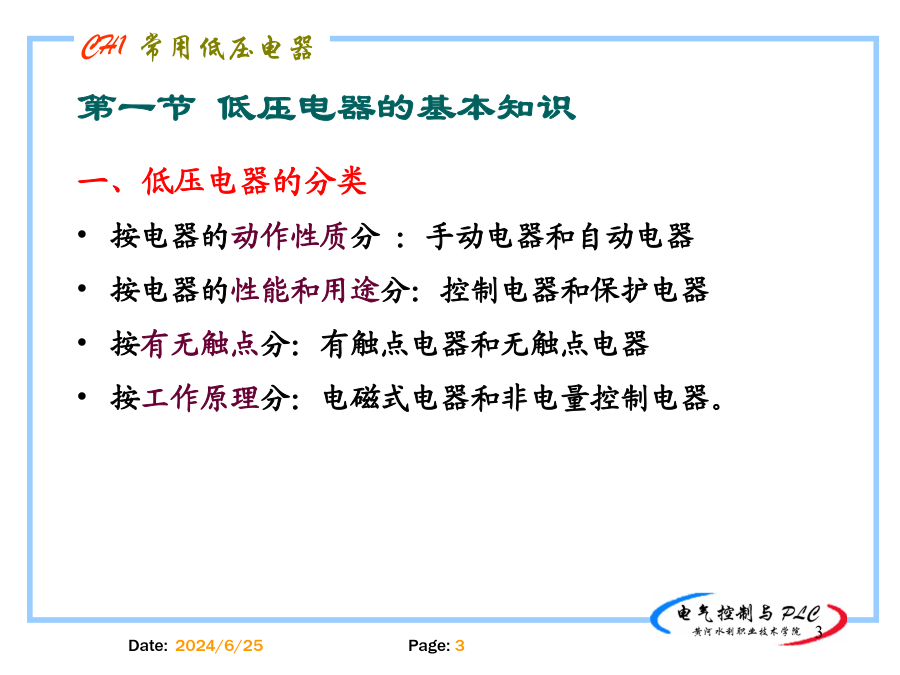

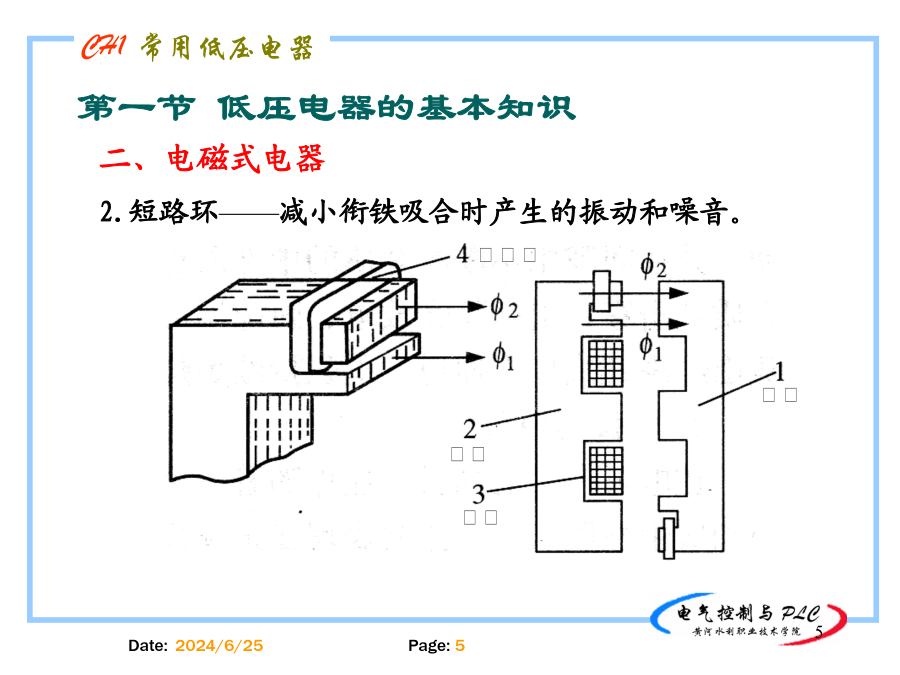

第一章常用低压电器我国现行标准将工作电压在交流1200V、直流1500V以下的电气线路中起通断、保护、控制或调节作用的电器称为低压电器第一节低压电器的基本知识二、电磁式电器1.电磁机构——将电磁能转换为机械能并带动触头动作。组成原理：线圈通入电流，产生磁场，经铁芯、衔铁和气隙形成回路，产生电磁力，将衔铁吸向铁芯。二、电磁式电器2.短路环——减小衔铁吸合时产生的振动和噪音。二、电磁式电器3.触头系统——通过触头的开合控制电路通、断。类型材料：一般采用铜材料制成；对于小容量电器常用银质材料制成二、电磁式电器3.灭弧系统电弧：开关电器切断电流电路时，触头间电压大于10V，电流超过80mA时，触头间会产生蓝色的光柱，即电弧。电弧的危害：延长了切断故障的时间；高温引起电弧附近电气绝缘材料烧坏；形成飞弧造成电源短路事故。灭弧措施：吹弧、拉弧、长弧割短弧、多断口灭弧、利用介质灭弧、改善触头表面材料。3.1电弧的产生3.2灭弧方法1)机械性拉弧：分断触点时，迅速增加电弧长度，使单位长度内维持电弧燃烧的电场强度不够而熄弧2）双断口灭弧(电动力吹弧)3）磁吹灭弧电弧电流越大，灭弧能力越强。它广泛用于直流灭弧装置中4）灭弧栅灭弧5）利用有机固体介质的狭缝灭弧三、低压电器的全型号表示法及代号含义1.类组代号低压电器所属的类别以及在同一类电器中所属的组别RL1-15RL1-60螺旋式熔断器RC1-10RC1-30插入式熔断器CJ10-20CJ20-60交流接触器四、低压电器的主要技术指标五、低压电器的结构要求六、低压电器知名品牌第二节开关电器一、刀开关1.开关板用刀开关（不带熔断器式刀开关）作用：不频繁地手动接通、断开电路和隔离电源用。结构图和符号：第二节开关电器一、刀开关3.负荷开关(1)开启式负荷开关用途：作不频繁带负荷操作和短路保护用。结构：由刀开关和熔断器组合成。瓷底板上装有进线座、静触头、熔丝、出线座及刀片式动触头，工作部分用胶木盖罩住，以防电弧灼伤人手。分类：单相双极和三相三极两种一、刀开关3.负荷开关(2)封闭式负荷开关（铁壳开关）作用：手动通断电路及短路保护。二、组合开关（转换开关）结构：静触头一端固定在胶木盒内，另一端伸出盒外，与电源或负载相连。动触片套在绝缘方杆上，绝缘方轴每次作90°正或反方向的转动，带动静触头通。特点：结构紧凑，安装面积小，操作方便。用途：电源的引入开关；通断小电流电路；控制５ＫＷ以下电动机。29三、低压断路器功能：不频繁通断电路，并能在电路过载、短路及失压时自动分断电路。特点：操作安全，分断能力较高。分类：框架式（万能式）和塑壳式（装置式）结构：触头系统、灭弧装置、脱扣机构、传动机构。万能式低压断路器结构图37触头系统：主触头、辅助触头常开触头（动合触头）常闭触头（动断触头）电磁系统：动、静铁芯，吸引线圈和反作用弹簧灭弧系统：灭弧罩及灭弧栅片灭弧第三节接触器2．工作原理用途：远距离通断直流电路或控制直流电动机的频繁起停。结构：电磁机构、触头系统和灭弧装置。工作原理：与交流接触器基本相同。KM额定电压根据电路中负载电流的种类选择接触器的类型；接触器的额定电压应大于或等于负载回路的额定电压；吸引线圈的额定电压应与所接控制电路的额定电压等级一致；额定电流应大于或等于被控主回路的额定电流。作用：控制、放大、联锁、保护和调节分类：按用途分：控制和保护继电器按动作原理分：电磁式、感应式、电动式、电子式、机械式按输入量分：电流、电压、时间、速度、压力按动作时间分：瞬时、延时继电器特点：额定电流不大于5A一、电流继电器欠电流继电器动作电流Ｉq：使电流继电器开始动作所需的电流值；返回电流Ｉf：电流继电器动作后返回原状态时的电流值；返回系数Ｋf：返回值与动作值之比，Ｋf＝Ｉf/Ｉq。特点：线圈并联在电路中，匝数多，导线细分类：过电压继电器和欠电压继电器结构原理：与电流继电器类似中间继电器实质上是一种电压继电器，结构和工作原理与接触器相同。但它的触点数量较多，在电路中主要是扩展触点的数量。另外其触头的额定电流较大。作用：电动机的过载保护四、热继电器四、热继电器使用与选择作用：按整定时间长短通断电路分类：按构成原理分：电磁式电动式空气阻尼式晶体管式数字式按延时方式分：通电延时型断电延时型(a)(b)(c)(d)(e)(f)(g)(h)四、时间继电器四、时间继电器作用：根据速度的大小通断电路结构：定子、转子和触头原理：与异步电动机类似参数：动作转速：>120rpm复位转速：<100rpm定子---由硅钢片迭成笼型空心圆环套在转子上，装有鼠笼型短路绕组。五、速度继电器压力继电器作用：短路和严重过载保护应用：串接于被保护电路的首端优点：结构简单，维护方便，价格便宜，体小量轻分类：瓷插式熔断器螺旋式熔断器有填料式熔断器无填料密封式熔断
