超滤、反渗透系统演示幻灯片.ppt

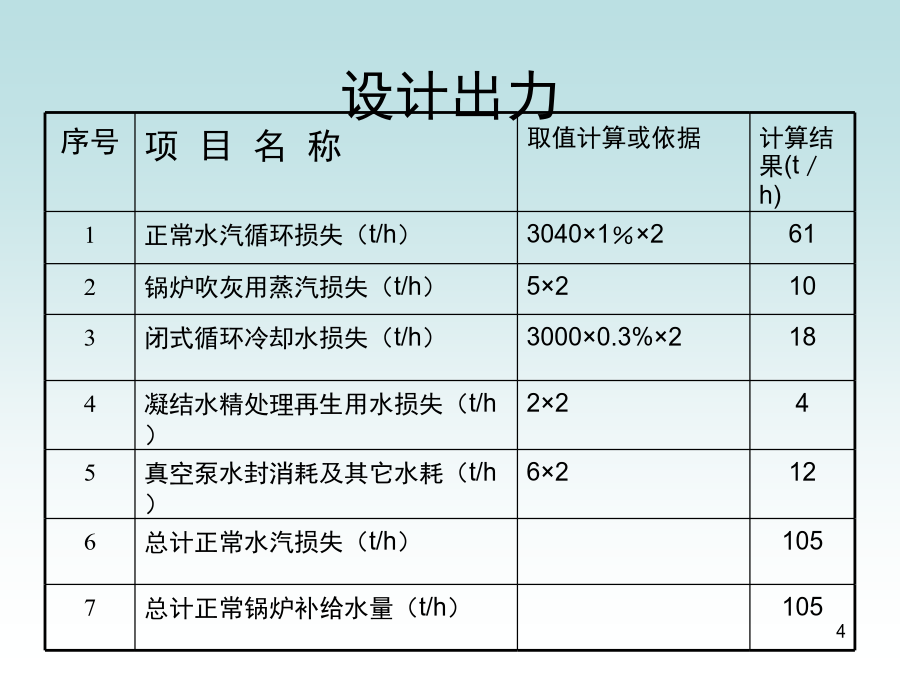

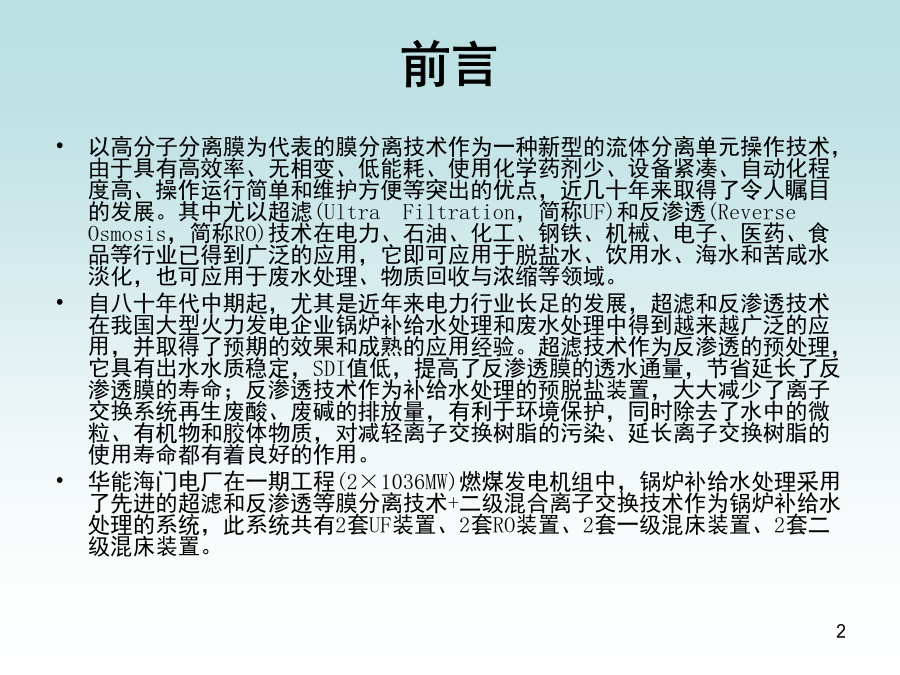

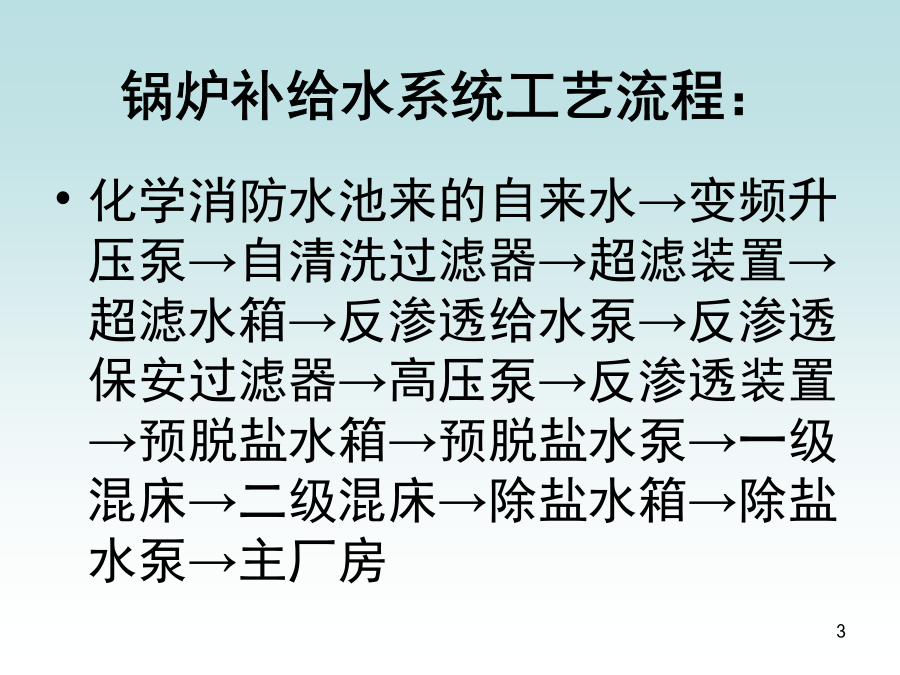

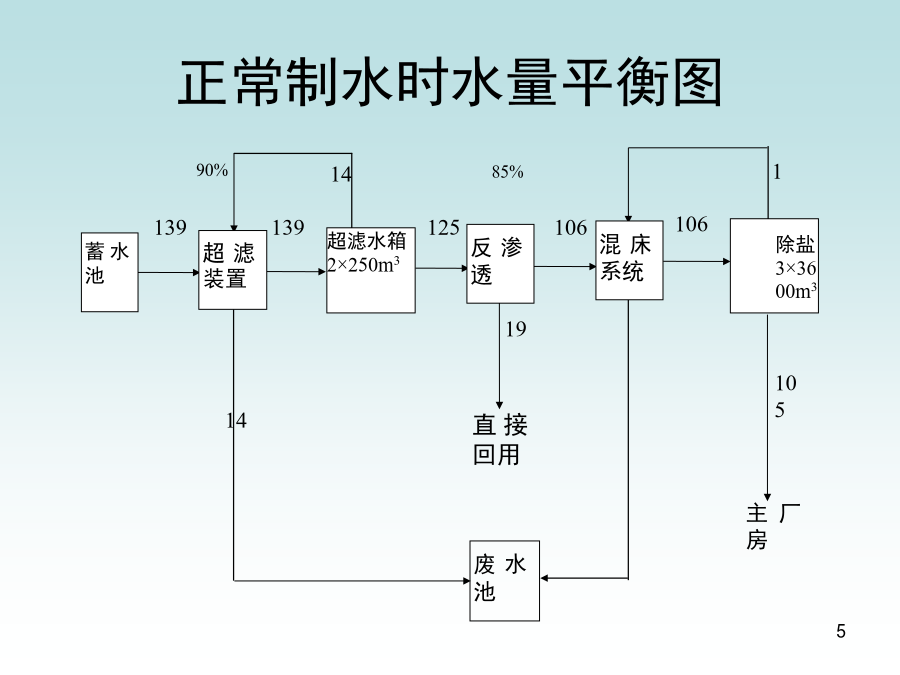

华能海门电厂一期1号、2号机组（21036MW）工程前言锅炉补给水系统工艺流程：设计出力正常制水时水量平衡图最大制水时水量平衡图超滤系统与传统水处理技术相比，超滤膜过滤的优势超滤系统的主要技术指标：污染指数(SDI)值超滤系统主要设备：超滤基本术语自清洗过滤器：自动清洗过滤器超滤装置超滤系统膜组件结构中空纤维UF的结构种类内压操作的过滤方式组件的运行方式化学加强反洗化学加强反洗絮凝剂加药装置杀菌剂加药装置盐酸加药装置NaOH加药装置超滤日常运行检查超滤系统的停用保护：反渗透系统反渗透现象图解(a)渗透；(b)渗透平衡；(c)反渗透某电厂反渗透装置反渗透系统的主要技术指标：反渗透系统主要设备：保安过滤器：反渗透运行要点及工艺参数还原剂加药装置阻垢剂投加装置加碱装置保安过滤器日常运行检查反渗透装置日常运行检查系统停用保护系统停用保护RO2层结构:聚砜支撑层膜分离层(200-300A)不可反洗反渗透膜可以脱除：绝大部分的单价离子一般可达99.5%，只有约0.005%透过几乎100％的两价离子可高达99.9%,只有约0.001%透过极高的脱除率高分子颗粒或胶体等UF不脱除离子物质
