田口方法实战训练PPT精选文档.ppt

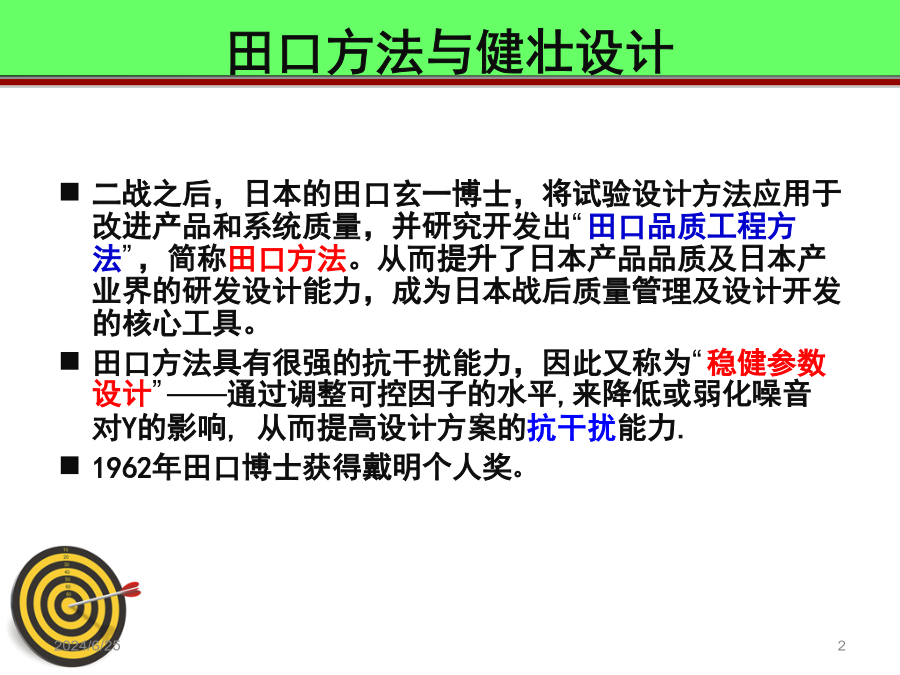

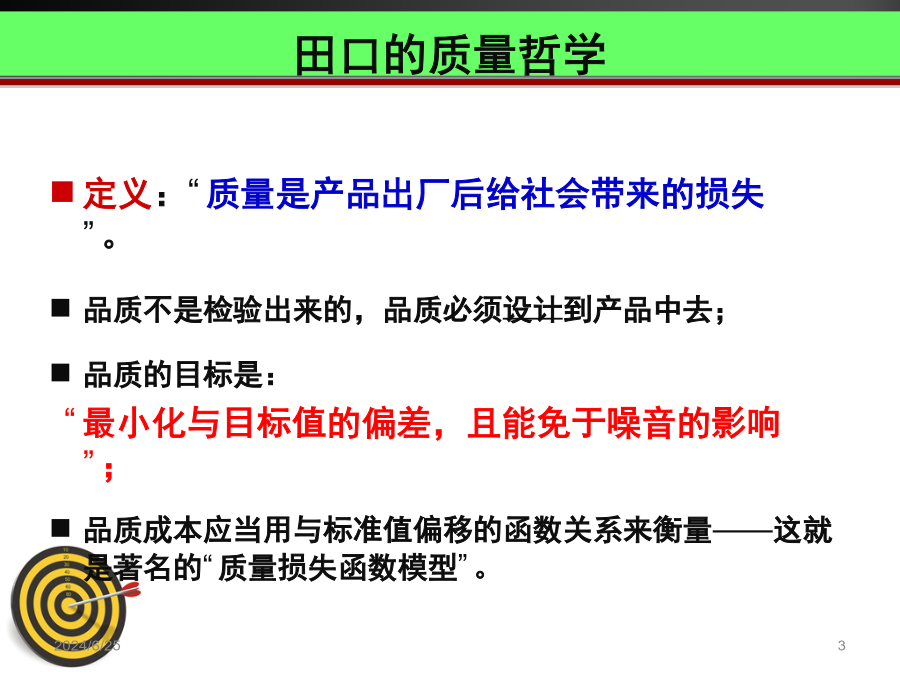

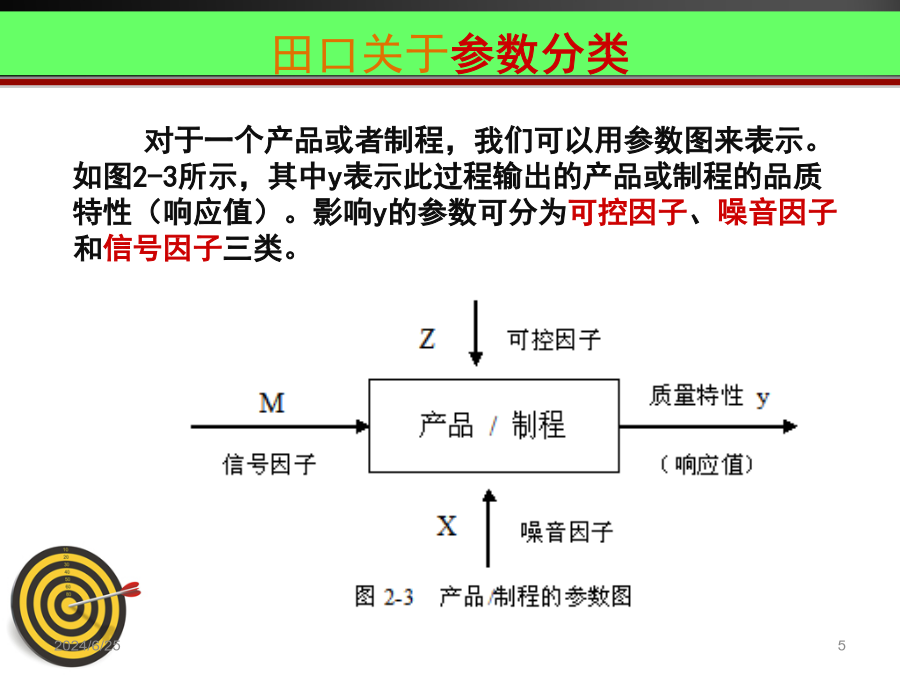

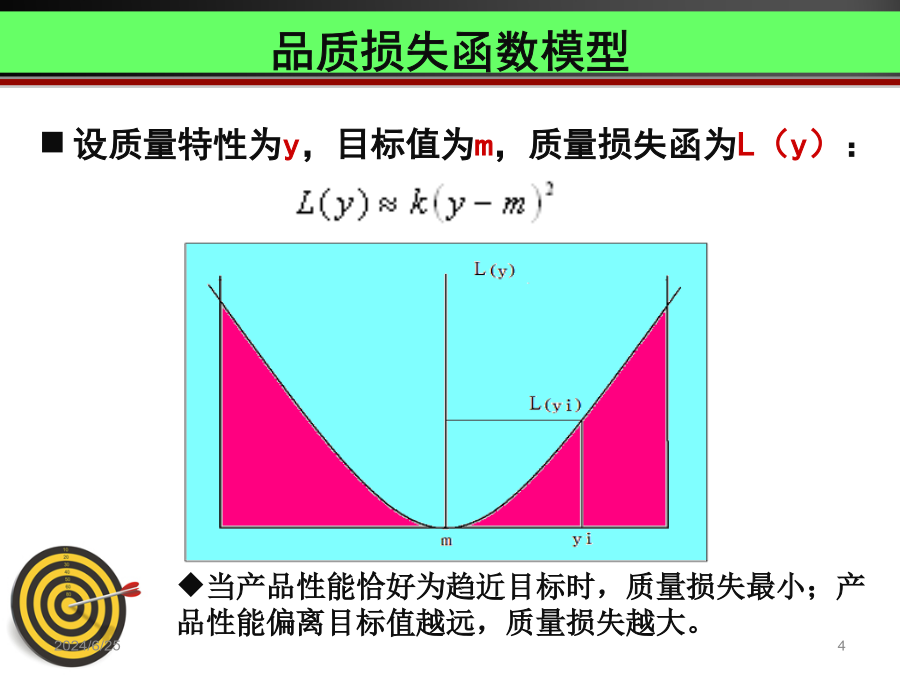

主讲：施荣伟田口方法与健壮设计田口的质量哲学品质损失函数模型田口关于参数分类可控因子与噪音噪音分类1：外部噪音噪音分类2：内部噪音噪音分类3：零件间的变异噪音分析的意义正交表和信噪比是田口方法的重要基础及工具。正交表——建立试验计划的基础信噪比——评价品质优劣的基础正交表L9（3）正交表(样式)正交表的正交性质正交表的优势田口乘积表田口正交表样式设置噪音的简化方法田口正交表样式(简化)信噪比(S/N)在通讯工程里，常以电讯的输出“信号”与“噪音”之比作为品质指标，以此值越大表示通讯品质越好。S/N比的原始定义是指信号噪音比，，可用以下公式表示：S/N=信号/噪音该比值越达，表明品质越好。单位以分贝（db）表示。S/N理论表达式S/N应用公式田口设计选优准则静态设计与动态设计田口方法的类型田口设计的基本程序田口方法与正交实验的区别【例1】改善小组计划采取降低PCB过炉泛黄不良率的ＤＯＥ改善活动。建立试验计划信噪比S/N手工计算工程推断：静态望大设计实例演练步骤1：制定试验计划（选择正交表）修改设计（因子水平命名）步骤2：执行试验，收集数据步骤3：设置SN，构造田口模型步骤4：数据分析步骤5：效应图分析-S/N步骤5：效应图分析-均值步骤6：试验结论步骤7：预测田口设计预测结果田口望目设计实例演习步骤1：制定试验计划（选择正交表）步骤2：执行试验，收集数据步骤3：设置SN，构造田口模型步骤4：数据分析步骤5：效应图分析-SN步骤5：效应图分析-均值步骤6：试验结论｛思考｝？…Minitab三步曲一项有效的试验，必须满足如下条件：正确确定因子及水平；确定合适的实验计划（选择正交表）；确定每次试验都在同样的环境条件下进行；按照随机原则安排实验的顺序；正确选择实验样本并获取实验数据正确合理的选择因子及因子水平，是保证实验能够顺利实现改进目标的最重要的基础。确定因子及水平的方法的来源：工程师的经验及团队知识对流程的调查和了解确定因子及水平的一般原则：可控因子数目应尽可能的多，一般6-8个因子水平数目一般2-3个因子水平间隔尽可能的大些案例1：利用头脑风暴和鱼刺图制程改善模式如何确定试验因子与水平实验的样本规模与度量田口博士著名案例——瓷砖制程设计20世纪50年代日本一家瓷砖公司向德国购买了一套砖窑，有一种型号的瓷砖存在严重品质问题：厚度要求10±0.15mm，约有30%超差，成为不良品。改善小组知道瓷窑内温度的变异，引起瓷砖的变异——瓷砖承受的“温度”是噪音因素。解决问题的两种策略：A）重新设计砖窑，但需要额外花费50万元B）采用稳健设计，找到控制因素水准的最佳组合，以减少尺寸变异这家公司的工程师经过几天头脑风暴后，确定了影响品质的8个因素，他们应用田口试验得到如下数据：因子符号试验计划：L18（21*37）正交表（非对称水平）瓷砖制程设计试验数据瓷砖制程设计：试验数据分析重要因子判定准则与分类第一步：最大化S/N比减小变异、降低噪音的敏感性——选择能使SN比最大化的控制因子水准；第二步：调整平均值到目标值上——选择调节因子，使平均值靠近目标值，而变异维持不变。瓷砖设计因子分类与优化应用Tagdchi应用1：一线铜品质改善运用L18（21*37）直交表，持续改善品质实验数据系统输出实验数据分析Tagdchi应用：一线铜品质改善运用L18（21*37），持续改善品质；望目特性系统输出实验数据分析案由及成果AT&T公司多晶矽沉淀长期存在两大困扰晶片厚度变异过大表面缺点计数太大成果厚度标准差减少到原来的1/4表面缺点数从600/c㎡减少到10/c㎡案例分析：多晶矽沉淀实验实验计划：L18直交表实验样本及数据记录（表面缺点）最适化因子水平组合A1B2C1D3E2F2如果在一个田口设计中加入了信号因素，就变成了一个动态响应设计。信号因子至少须有2个水平。动态设计的目的：研究一个动态系统的信号与响应之间的关系。在正交表中加入信号因子后，其实验的次数（行数）会成倍增加，并与信号因子的水平数成比例。[问题]一位QE工程师正在尝试提高一个测量系统的稳健性。测量系统属于动态的，因为输入信号的改变会影响输出的结果。在这里，信号因素是被测物的真值，而输出响应则是测量所得的值，如果信号因素与输出响应之间是1：1的关系，这个测量系统就是完美的。工程师已找到2个可控因素感觉（A）和报告（B），各有2各水平（1和2）；同时选了2个噪音Noise1、Noise2；另外选了1个信号因子，有3个水平（1、2、3）。信号因子的水平至少要选择2个。菜单：Stat-DOE-Taguchi-CreateTaguchiDesign.动态田口设计菜单：Stat-DOE-Taguchi-AnalyzeTaguchiDesignResponseTableforSignaltoNoiseRat
