基本构造及产状要素演示课件.ppt

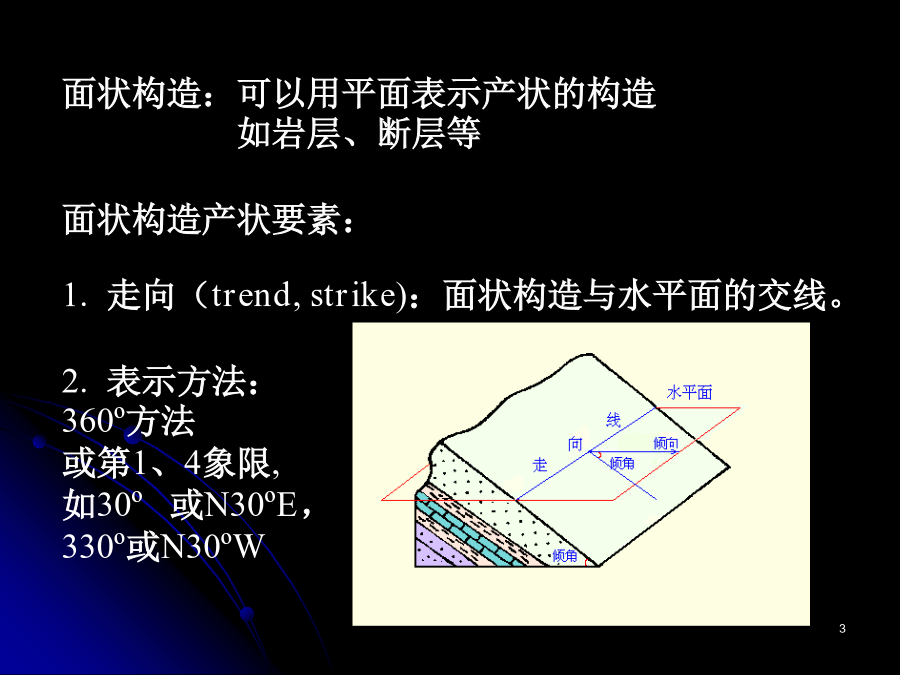

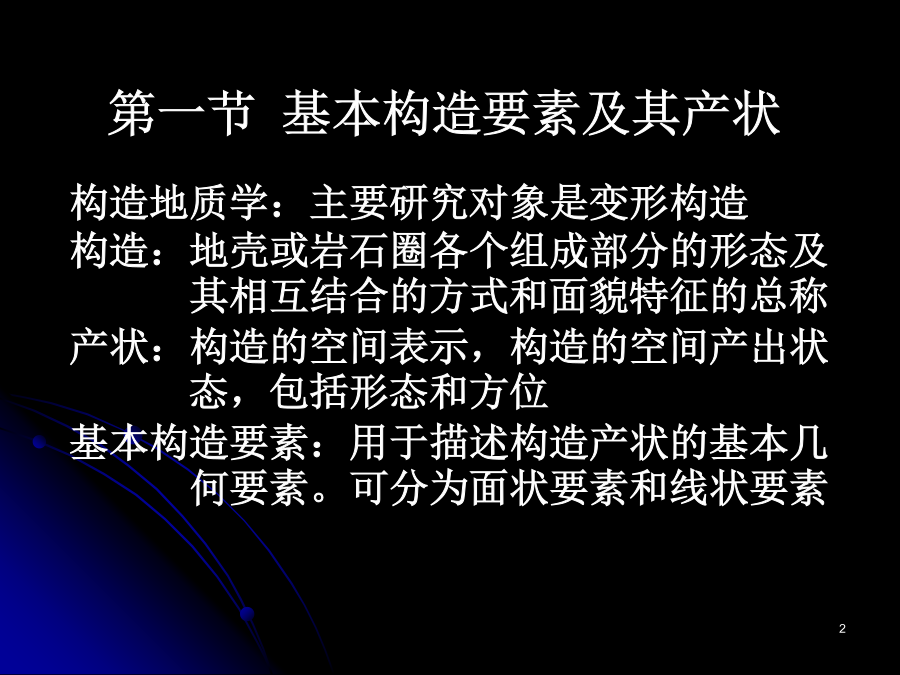

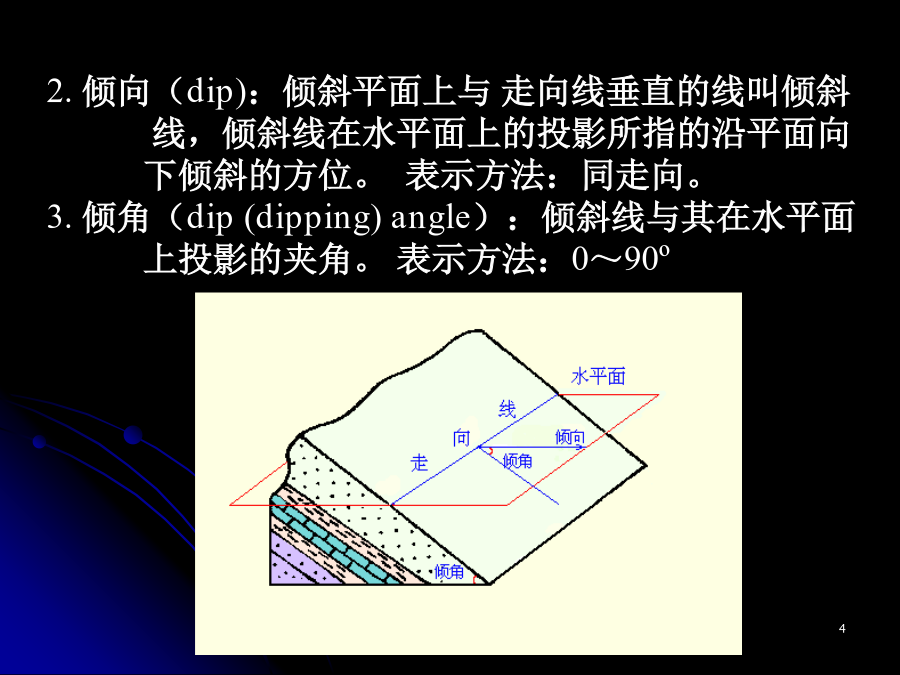

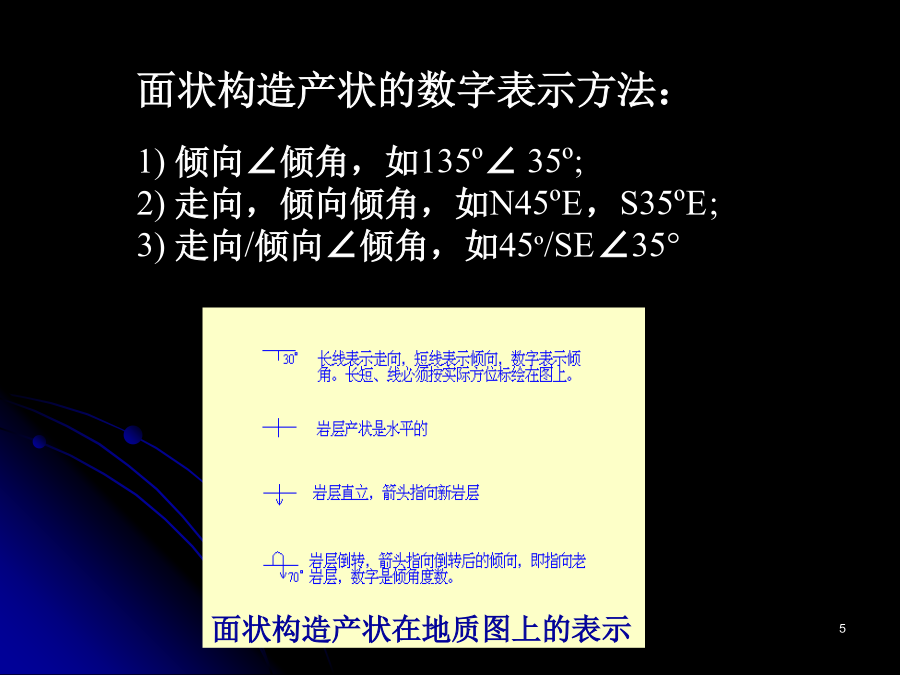

第三章基本构造要素及其产状测定构造地质学：主要研究对象是变形构造构造：地壳或岩石圈各个组成部分的形态及其相互结合的方式和面貌特征的总称产状：构造的空间表示，构造的空间产出状态，包括形态和方位基本构造要素：用于描述构造产状的基本几何要素。可分为面状要素和线状要素面状构造：可以用平面表示产状的构造如岩层、断层等面状构造产状要素：走向（trend,strike)：面状构造与水平面的交线。表示方法：360º方法或第1、4象限,如30º或N30ºE，330º或N30ºW2.倾向（dip)：倾斜平面上与走向线垂直的线叫倾斜线，倾斜线在水平面上的投影所指的沿平面向下倾斜的方位。表示方法：同走向。3.倾角（dip(dipping)angle）：倾斜线与其在水平面上投影的夹角。表示方法：0～90º面状构造产状的数字表示方法：1)倾向∠倾角，如135º∠35º;2)走向，倾向倾角，如N45ºE，S35ºE;3)走向/倾向∠倾角，如45º/SE∠35°Thefoliations(beddings)trend(strike)N30ºEanddipsoutheastwardswithadippingangleof60º.Thefoliations(beddings)trend(strike)N30ºEanddipto(toward)southeastwithadippingangleof60º.Thefoliations(beddings)haveatrend(strike)ofN30ºEandasoutheastwarddipwithadippingangleof60º.Thefoliations(beddings)haveatrend(strike)ofN30ºEanddipsoutheastwardwithadippingangleof60º.线状构造：可以用直线表示产状的构造，如线理、褶皱的枢纽和断层面擦痕等线状构造产状要素：1.独立的产状要素：倾伏向（plunge）：倾斜直线在水平面的投影线所指示的该直线向下倾斜的方向倾伏角：倾斜直线与其水平投影线间所夹之锐角表示方法：顷伏向∠顷伏角，如135º∠35º2.与面状要素共存的线状要素：侧伏角（pitch）：当线状构造包含在某一倾斜平面内时，此线与该平面走向线间所夹之锐角即为此线在该面上的侧伏角。侧伏向：面状构造走向线上，与线状构造构成侧伏锐角开口的那一端的方位。表示方法：面状要素产状，侧伏角侧伏向（用四象限表示）如面理产状为135º∠35º，线理北东侧伏35º（度）线状要素在地质图中的表示方法视产状：面状构造与非正交平面相交迹线的产状视倾向：截面的走向视倾角：面状构造与截面交线与视倾向的夹角真倾角与视倾角间的关系：第二节构造要素的极射投影一、极射赤平投影的原理小圆投影不过球心的平面的投影14极射赤平投影网（吴氏网）的建立16等面积投影网（施密特网）等面积投影网及其原理二、极射赤平投影的应用2.平面的投影及其产状的读取（倾向和走向）3.面状要素极点（法线）的投影4.面交线产状（根据面的真产状求任一方向的视产状）5.两线确定平面（根据视产状求真产状）6.已知面产状及线的侧伏角，求线的产状7.两线夹角8.两面夹角及夹角中分线的产状9.面线夹角实习一1.投影求包含直线258º∠40º及42º∠62º的平面的产状。2.已知铁矿层产状为154º∠40º，求下列各方向剖面上的视倾角：80º、330º。3.在公路转弯处的两陡壁上，测得板状含金石英脉的视倾斜线产状分别为l20º∠16º和227º∠22º，求该板状含金石英脉的真产状。4.求平面245º∠30º和145º∠48º的交线产状。5.求平面335º∠30º和235º∠48º的夹角及夹角平分线的产状。三、投影的旋转操作2.绕水平轴旋转3.绕倾斜轴旋转四、钻孔资料的产状投影33342.利用不定向岩芯求产状不定向岩芯的产状圆锥2.2两个不平行倾斜非定向岩芯确定岩层产状两倾斜不定向钻孔在走向N20ºW上相距100m，NW第一个钻孔轴线产状为30º∠50º，并在25m处遇一层面，μ＝48º；第二钻孔产状为220º∠54º，在45m处遇同一层面，μ＝55º。求层面产状。394.三个任意不平行非定向岩芯确定岩层产状实习二利用下列钻孔资料求岩层产状1.单个定向岩芯确定岩层产状轴线产状220º∠40º，φ＝20º（顺时针），μ＝30º。层面向南东倾斜。2.一钻孔轴线产状35º∠60º，在30m处遇一层面，μ＝62º。其西50m为一直立钻孔，在15m处遇同一层面，μ＝45º。3.钻孔钻孔轴线产状μA90º∠50º45ºB298º∠58º85ºC200º∠40º50º第三节岩层产状及地质界线的平面投影特征地质界线：不同岩层界面（或断层面）与地面的交线，是地质图表示的基本内容，其
