杠杆(画力臂和杠杆平衡条件)(课堂PPT).ppt

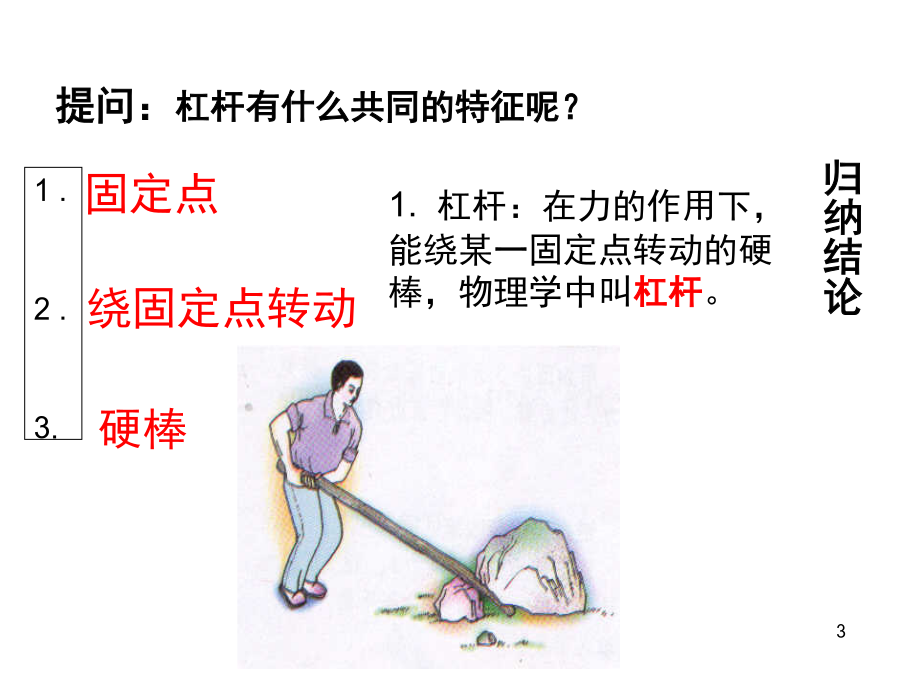

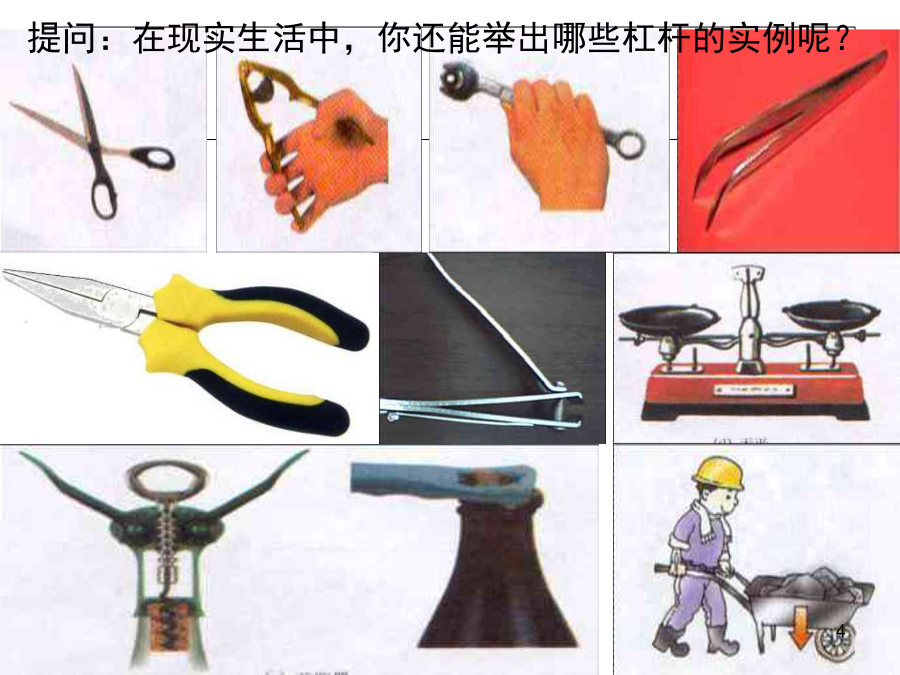

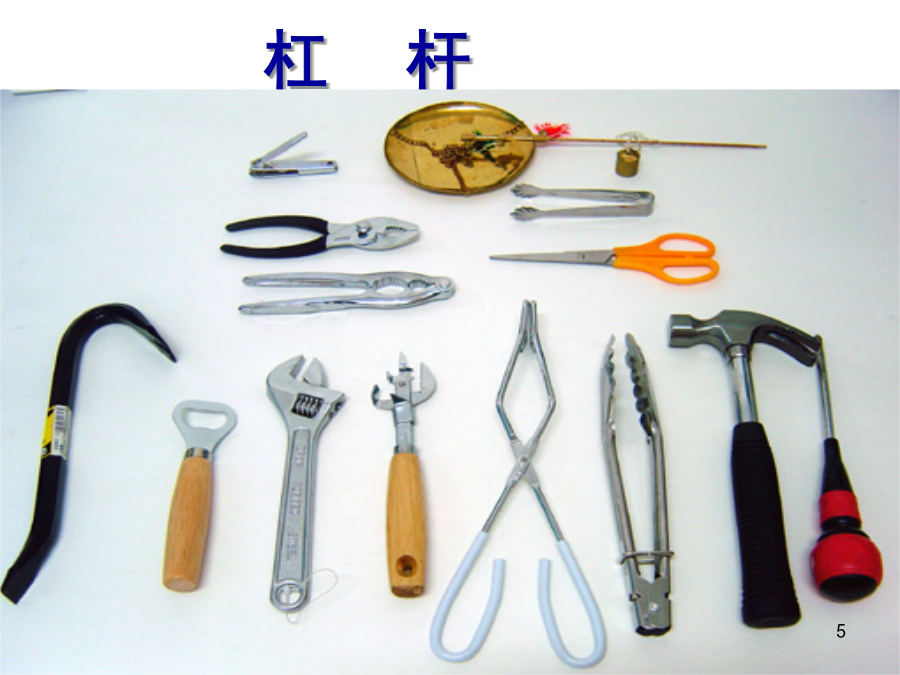

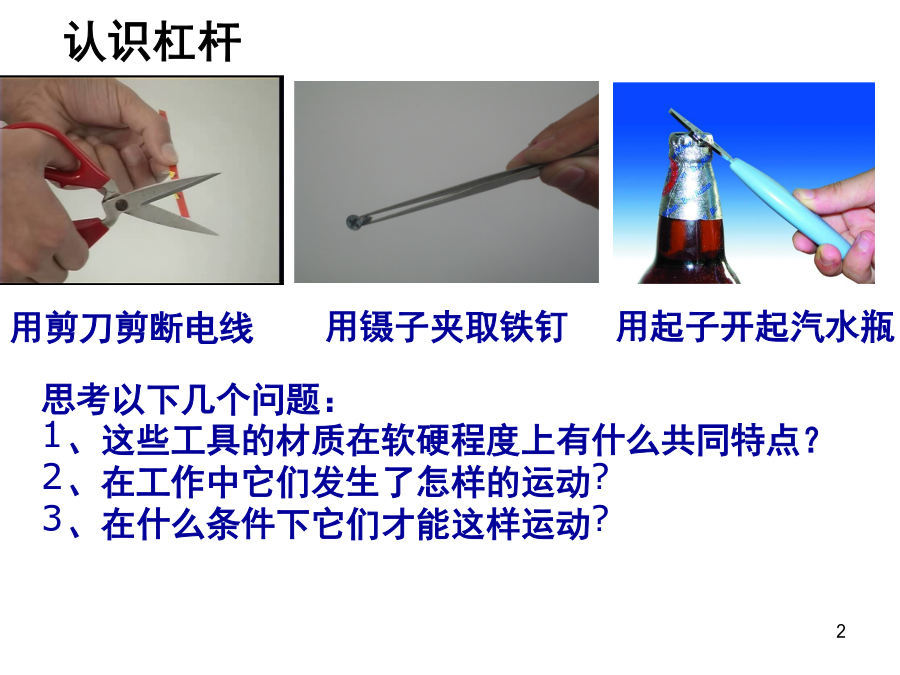

杠杆认识杠杆提问：杠杆有什么共同的特征呢？举例杠杆67891011121314151617提问：什么是力臂？请作出动力臂和阻力臂3、画力臂的方法及步骤：（1）先根据实际情况标出杠杆的支点。（2）再通过力的作用点沿力的方向画力的作用线（可以向两端恰当延长）。（3）最后通过支点向力的作用线作垂线。画出下图杠杆的支点、动力、阻力、动力臂、阻力臂如图所示的杠杆中，动力的力臂用L表示，图中所画力臂正确的是（）探究杠杆的平衡条件1.杠杆平衡：杠杆平衡的条件“给我一个支点，我可以撬动整个地球。”——阿基米德深入思考：你认为阿基米德的“用杠杆撬地球”的愿望可以实现吗？如果认为可以，请你帮他找出杠杆的五个要素，如果认为不可以，请说明理由。在“研究杠杆平衡条件”的实验中：(1)所用的器材有弹簧测力计，支架，线，_______和______________.(2)实验前,先要调节杠杆两端的________.使杠杆在___________.强调这一平衡位置的目的是__________________________________.(3)如图所示的杠杆已处于平衡状态,若左端所挂重物的重力是1N,则弹簧测力计的示数______2N,因为弹簧测力计拉力的力臂______OA的长度(均填“大于”、“小于”或“等于”).如果要在杠杆上直接可以读出力臂值来计算,那么弹簧测力计应沿_________方向拉着杠杆.(4)该实验得到的结论是:____________________________________如图所示为使杠杆平衡，F1、F2、F3三次分别作用在A点，其中______最小。
