辨别串并联电路(课堂PPT).ppt

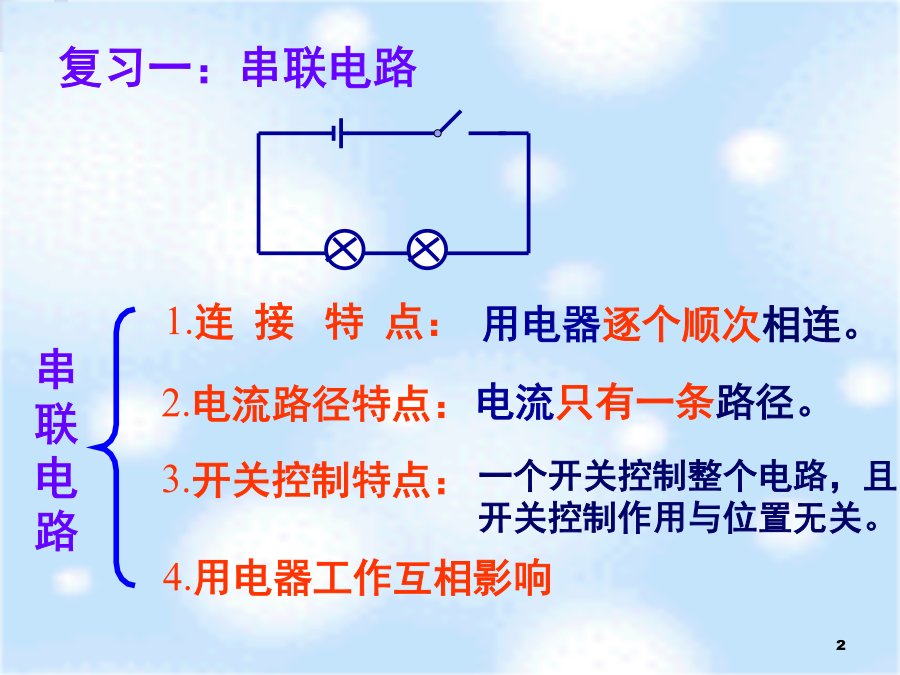

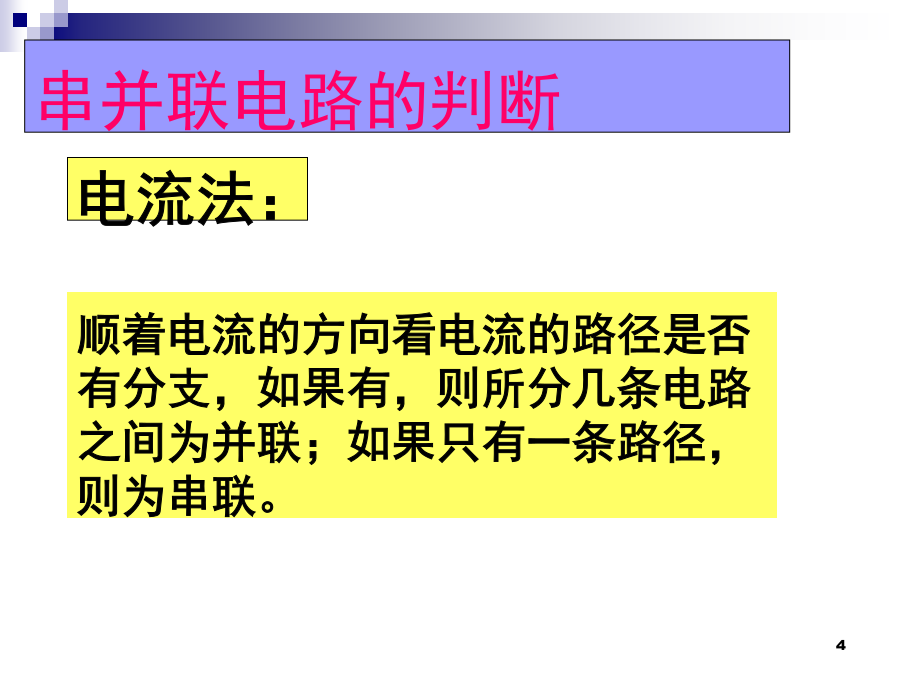

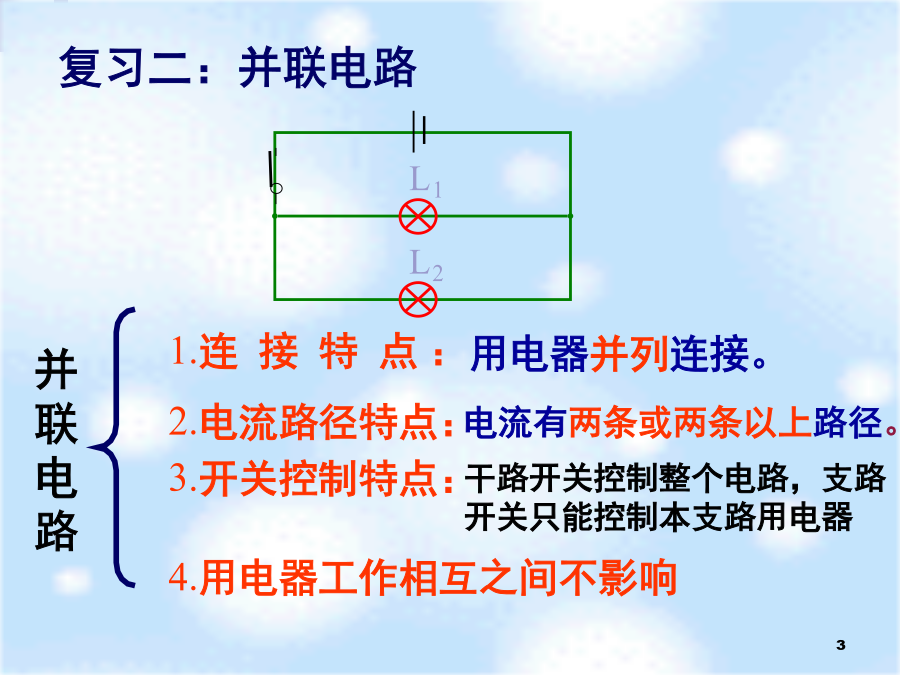

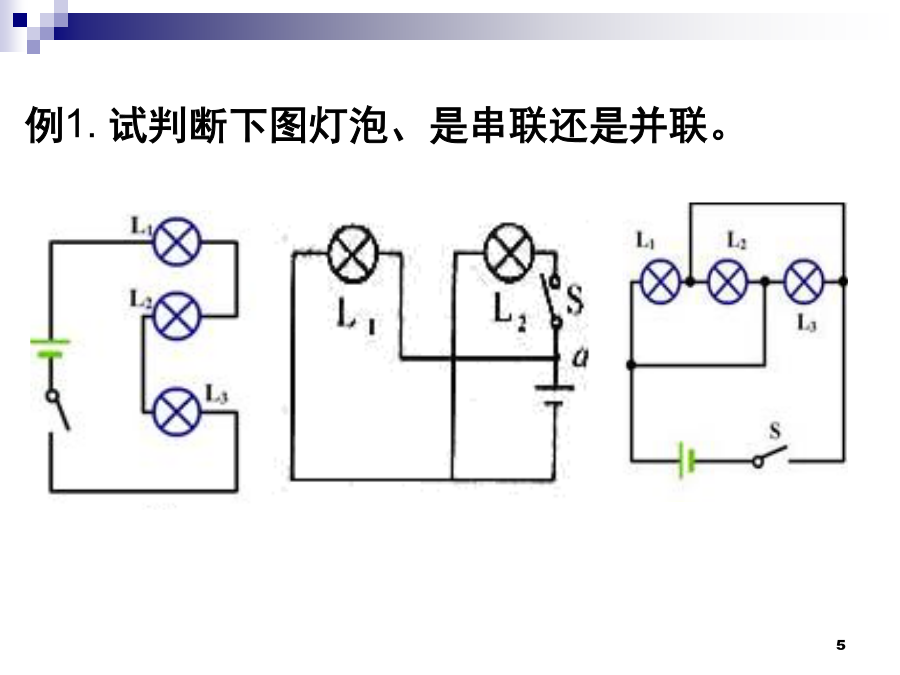

串并联电路的判断例1.试判断下图灯泡、是串联还是并联。例2：如图要使两灯串联，应闭合开关，断开开关;若使两灯并联，应闭合开关，断开开关；若闭合开关S1和S2，断开开关S3则灯发光，若闭合开关S2和S3，会出现的现象。练练手串并联电路的判断例3.试判断下图灯泡、是串联还是并联。串并联电路的判断请你说说元件如何连接的？节点简化例4.试判断下图电阻是串联还是并联。练练手串并联电路的判断1.试判断下图电阻是串联还是并联，电压表测那个用电器电压如何判断电流表的测量对象：如何判断电流表的测量对象：如何判断电压表的测量对象：1、在如图所示的电路中，电源的电压为4．5V，电压表V的示数为2．5V，则L2两端的电压为（）A．0．5VB．2VC．2．5VD．7V方法二：去源法3、如图所示开关S闭合后，电压表测量谁的电压？方法三：节点法4、如图所示的电路中，电源的电压时14V，当开关S闭合时，电压表V1的示数时10V，，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？电路故障判断是联系实际的热点问题，考查的一个热点内容。电路故障一般分为短路和断路两大类。分析识别电路故障时,常常要根据电路中出现的各种反常现象(如灯泡不亮,电流表和电压表示数反常等),分析其发生的各种可能原因,再根据题中给出的其他条件和测试结果等进行综合分析,确定故障。下面结合例题说明几种识别电路故障的常用方法：一：定义判断法二：导线判断法二：电表判断法例4如图所示,开关S闭合后,灯L1,L2均不亮,小华利用一只电压表去查找电路故障.当他将电压表连接在灯L1两端时,电压表有示数；而将电压表连接在灯L2两端时,电压表无示数.该电路的故障,原因.例5如图所示，电源电压为4.5V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，经检查各处接触良好，现进一步用电压表去进行检测，下列说法正确的是（）A．若UAB=0，UBC=4.5V，说明乙灯灯丝断了B．若UAB=4.5V，UBC=0，说明乙灯灯丝断了C．若UAB=0，UAC=4.5V，说明甲灯灯丝断了D．若UBC=0，UAC=4.5V，说明乙灯灯丝断了例6在图3所示的电路中，闭合开关S灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。请判断该电路中存在的故障可能是或。(2)为进一步确定故障，小明同学将一个电流表正确串联在电路中，闭合开关S,观察电流表的示数情况。若电流表有示数，说明故障是；若电流表无示数，说明故障是。(3)为进一步确定故障，小华同学将图中电压表V正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由。
