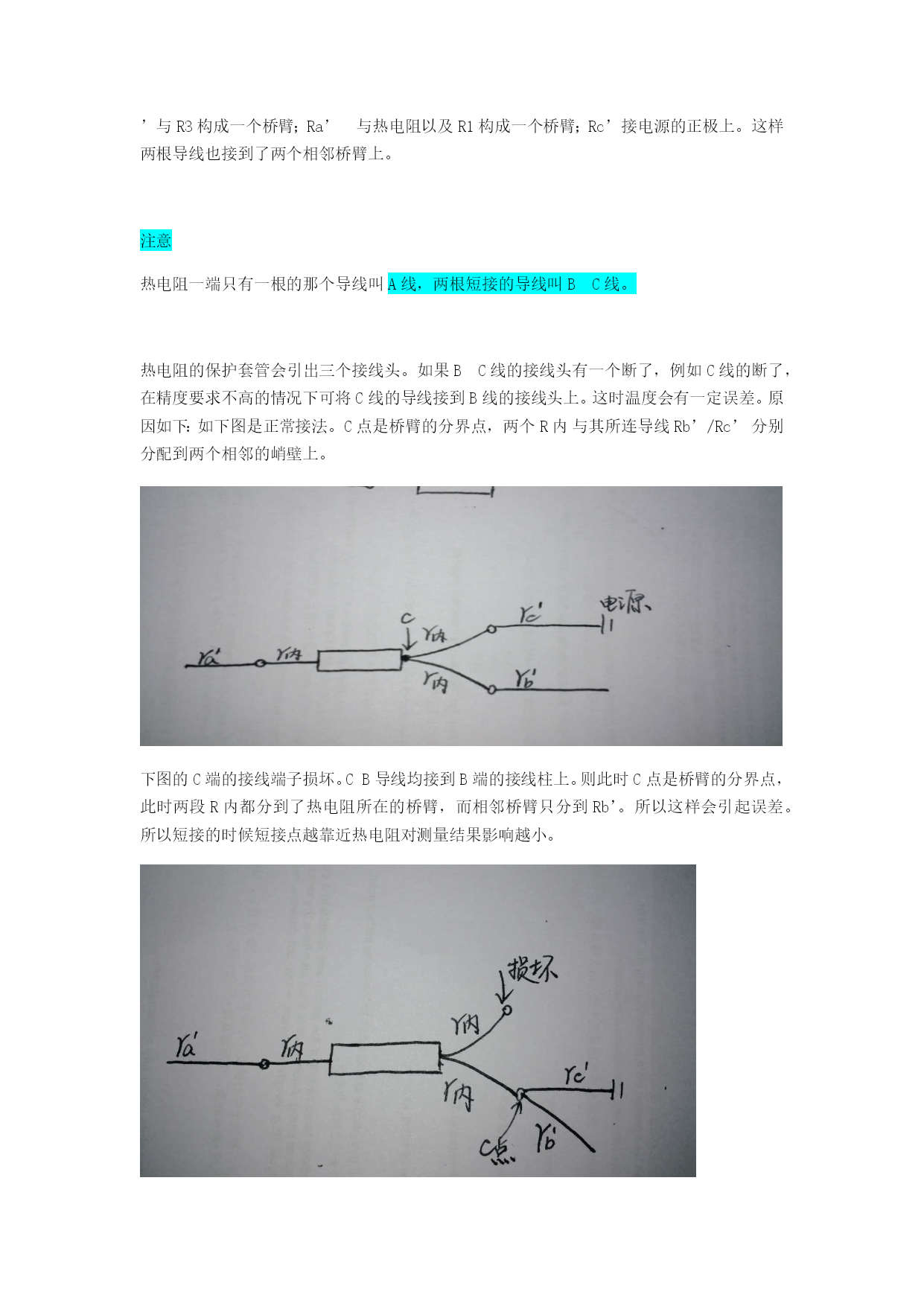

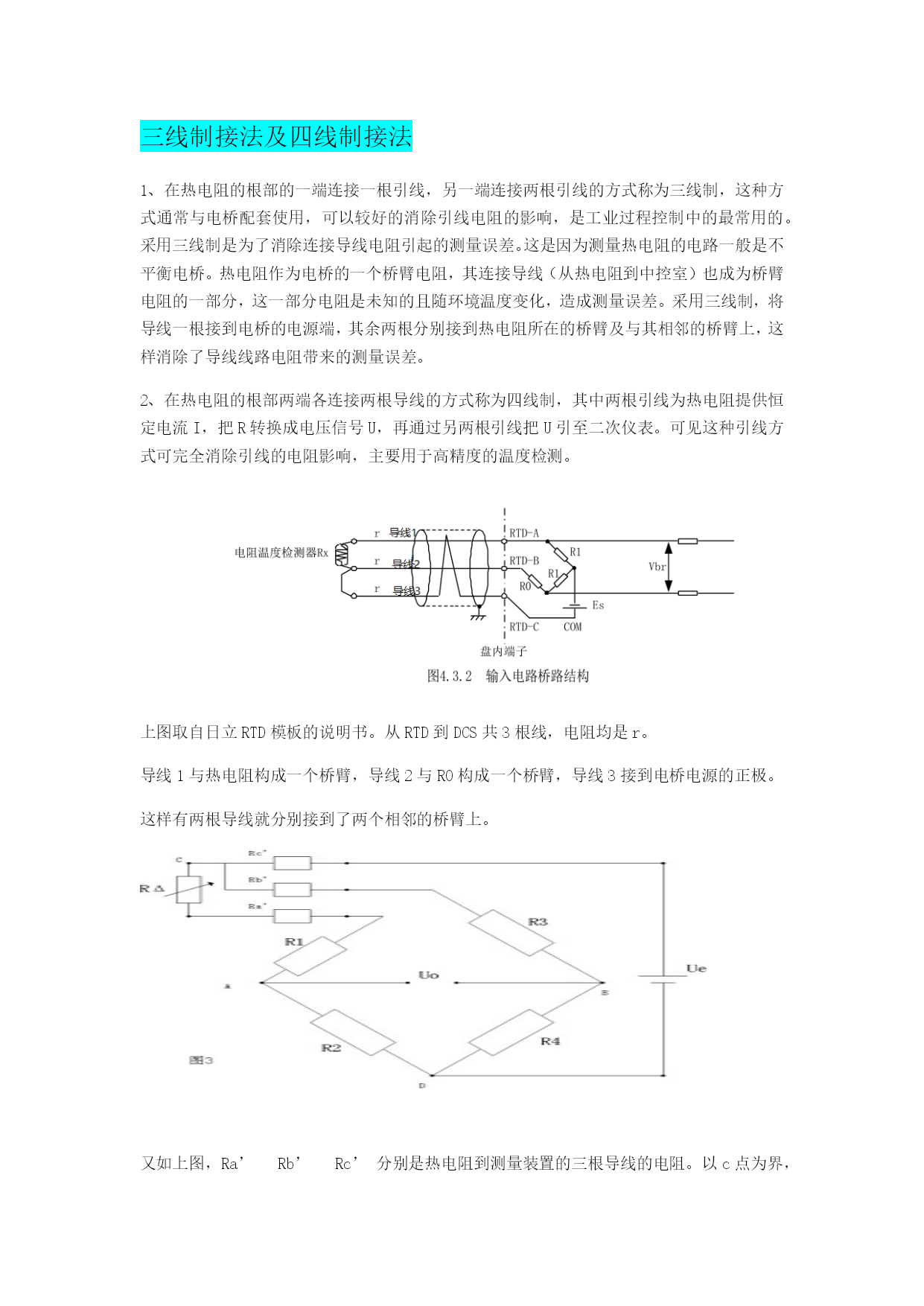

三线制接法及四线制接法1、在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。2、在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。上图取自日立RTD模板的说明书。从RTD到DCS共3根线，电阻均是r。导线1与热电阻构成一个桥臂，导线2与R0构成一个桥臂，导线3接到电桥电源的正极。这样有两根导线就分别接到了两个相邻的桥臂上。又如上图，Ra’Rb’Rc’分别是热电阻到测量装置的三根导线的电阻。以c点为界，Rb’与R3构成一个桥臂；Ra’与热电阻以及R1构成一个桥臂；Rc’接电源的正极上。这样两根导线也接到了两个相邻桥臂上。注意热电阻一端只有一根的那个导线叫A线，两根短接的导线叫BC线。热电阻的保护套管会引出三个接线头。如果BC线的接线头有一个断了，例如C线的断了，在精度要求不高的情况下可将C线的导线接到B线的接线头上。这时温度会有一定误差。原因如下：如下图是正常接法。C点是桥臂的分界点，两个R内与其所连导线Rb’/Rc’分别分配到两个相邻的峭壁上。下图的C端的接线端子损坏。CB导线均接到B端的接线柱上。则此时C点是桥臂的分界点，此时两段R内都分到了热电阻所在的桥臂，而相邻桥臂只分到Rb’。所以这样会引起误差。所以短接的时候短接点越靠近热电阻对测量结果影响越小。（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
