硬盘基础知识详解PPT.ppt

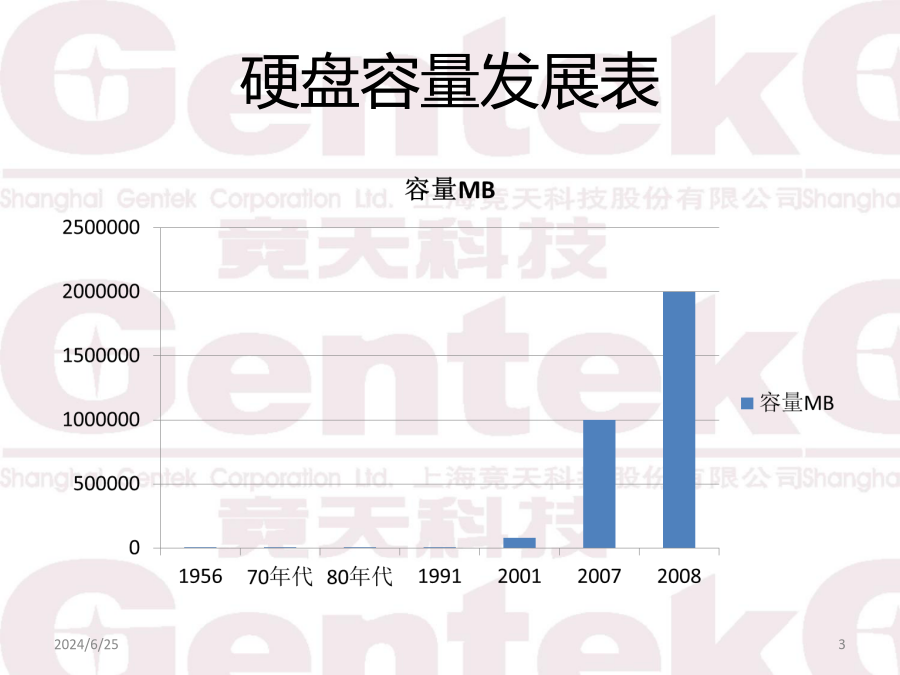

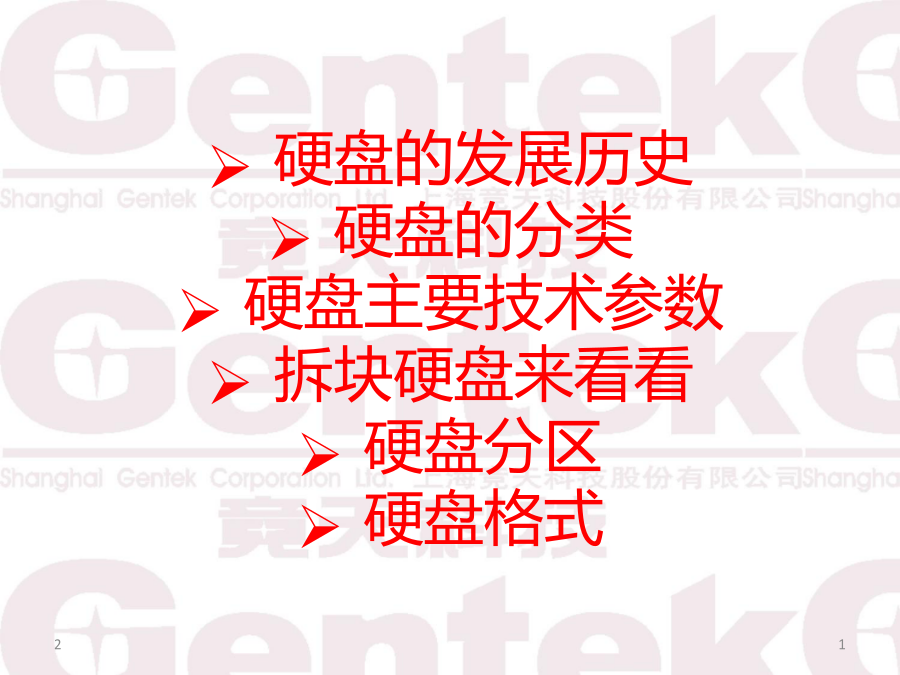

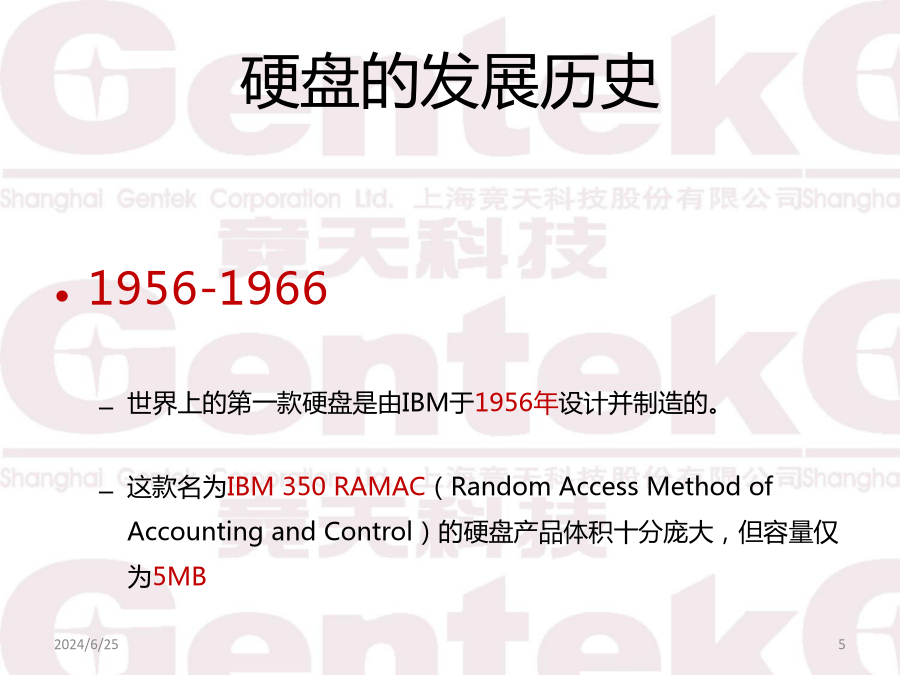

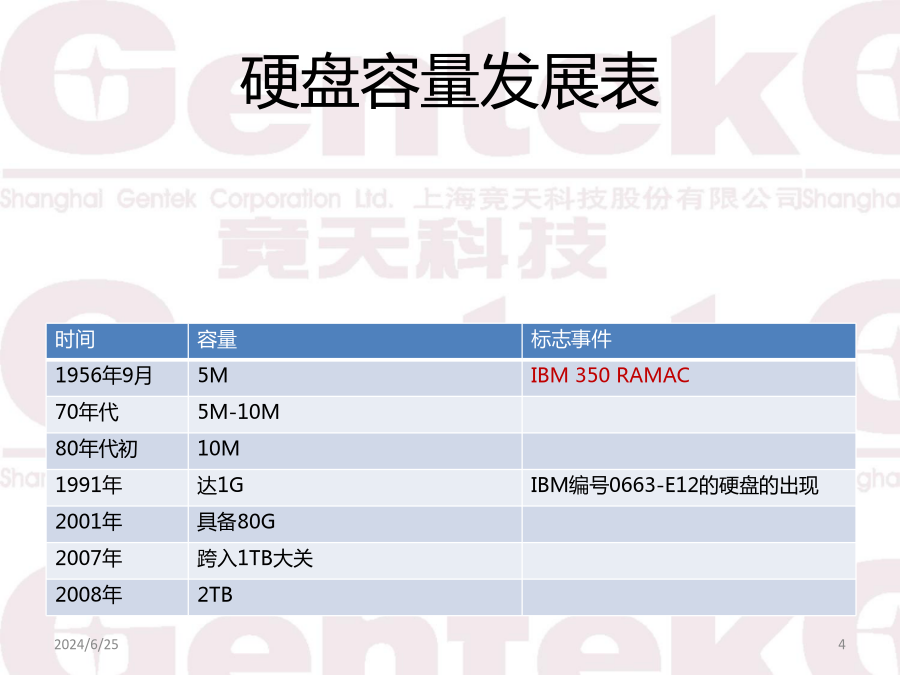

硬盘的发展历史硬盘的分类硬盘主要技术参数拆块硬盘来看看硬盘分区硬盘格式硬盘的发展历史硬盘的分类硬盘主要技术参数拆块硬盘来看看硬盘分区硬盘格式硬盘容量发展表硬盘容量发展表硬盘的发展历史总共使用了50张24英寸的碟片,只有一个磁头,存储密度=2000bit/平方英寸，数据处理能力为1.1KB/s硬盘的发展历史十公斤重,容量是60M,存储密度=1.7MB/每平方英寸硬盘的发展历史1977-1986薄膜磁头硬盘硬盘的发展历史硬盘的发展历史硬盘的发展历史硬盘的分类硬盘主要技术参数拆块硬盘来看看硬盘分区硬盘格式1、盘径：5.25in、3.5in、2.5in和1.8in。2、安装位置：内置式与外置式。3、接口类型：（1）IDE硬盘采用UltraATA设计规范。如UltraATA/100、UltraATA/133。（2）SATA硬盘优点：支持热插拔、传输速度快、执行效率高、布线简洁与更长的信号传输距离（1m\45cm）等。（3）SCSI硬盘优点：应用面广、多任务、宽带宽以及少CPU占用率。（4）其它接口盘：SAS；光纤盘。。。不同盘径硬盘IDE外部接口硬盘的发展历史硬盘的分类硬盘主要技术参数拆块硬盘来看看硬盘分区硬盘格式硬盘主要技术参数硬盘主要技术参数硬盘主要技术参数硬盘主要技术参数硬盘主要技术参数硬盘主要技术参数硬盘主要技术参数硬盘主要技术参数硬盘的发展历史硬盘的分类硬盘主要技术参数拆块硬盘来看看硬盘分区硬盘格式2728363839电磁线圈电机包永久磁铁，是磁头驱动的关键。当硬盘受动强裂震动时，对磁头及盘片起保护使用，以避免磁头将盘片刮伤硬盘的发展历史硬盘的分类硬盘主要技术参数拆块硬盘来看看硬盘分区硬盘格式什么是分区磁盘分区的类型磁盘分区的格式硬盘的内部结构—抽象磁盘寻址相关概念柱面：同一磁道，竖直方向构成的圆柱面，从0开始编号；数据读写是按照柱面进行，即磁头读写数据时首先在同一柱面内从0磁道开始操作，依次向下在同一柱面的不同盘面进行操作；48每个扇区可以存放512个字节和一些其他信息：即数据存储的数据段和数据存储地点的标示符eg扇区头标：标示柱面、磁头、扇区号<地址>以及是否为坏区、校验码等伺服信息硬盘的寻址模式C/H/S寻址1．C/H/S寻址模式2．LBA寻址模式硬盘的内部结构—抽象MasterbootrecordMasterbootrecordMasterbootrecord硬盘分区表结构硬盘分区表结构在MBR分区表中最多4个主分区或者3个主分区＋1个扩展分区，也就是说扩展分区只能有一个，然后可以再细分为多个逻辑分区扩展引导记录EBR和MBR结构相同，记录相应的逻辑分区在MBR分区表中，一个分区最大的容量为2T，且每个分区的起始柱面必须在这个disk的前2T内第一个扇区中的只预留了4个分区表项，我们的要想使用更多的分区，需要借助扩展分区。扩展分区不能直接使用，需要继续划分逻辑分区，逻辑分区数量不限，数量受制于操作系统的设计硬盘首扇区信息MBR分区的缺陷GUID分区表格式（GloballyUniqueIdentifierPartitionTableFormat）操作系统对GUID分区表支持MBR引导全过程硬盘的发展历史硬盘的分类硬盘主要技术参数拆块硬盘来看看硬盘分区硬盘格式常用的分区格式分区格式要实现那些功能FDT：起始簇号N1所有讲解内容了大概原理，实际相关知识更为丰富详实，规定更多，有相应国际标准可查。注：全部资料来自网络，不可做为标准参考，如给您带来不便，本公司不负法律责任。水平有限，请各位指正！谢谢!
