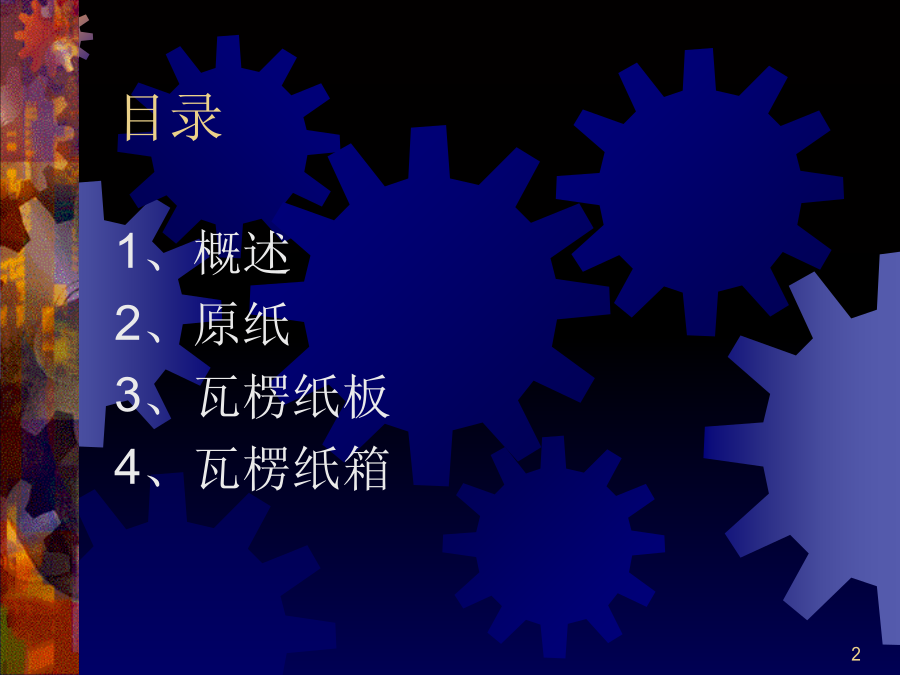

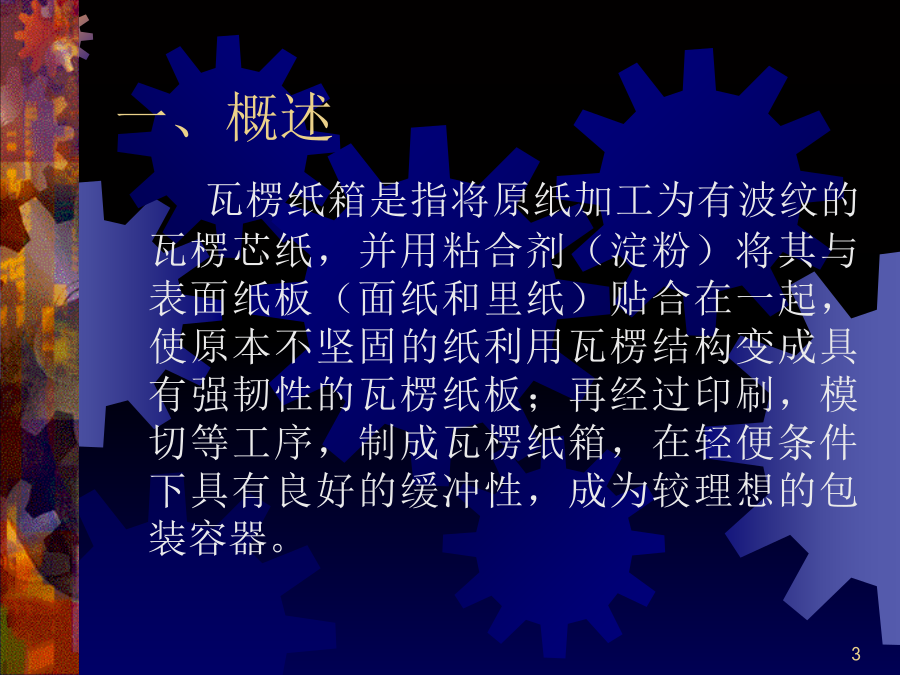

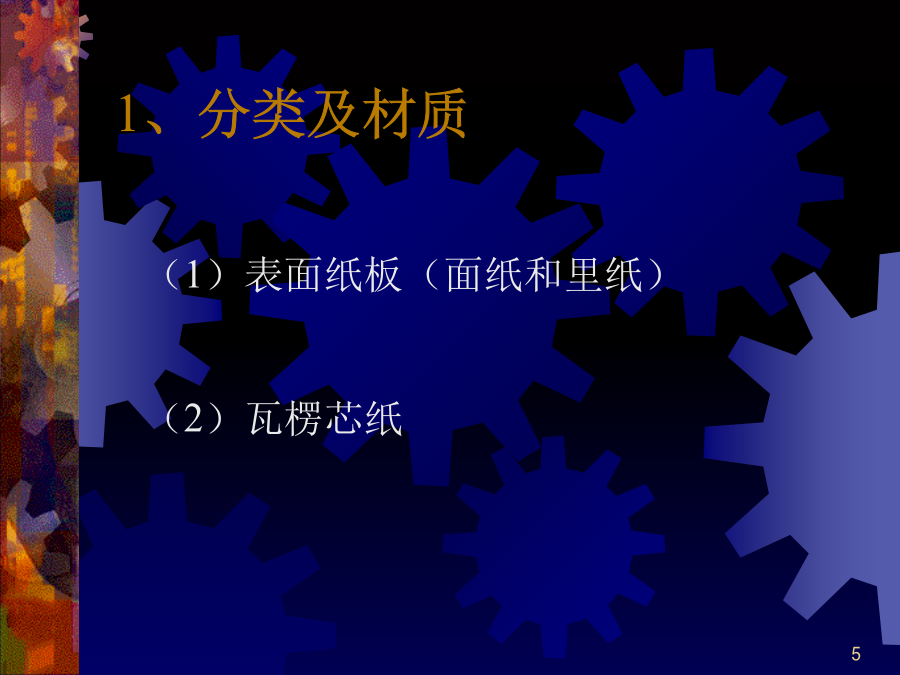

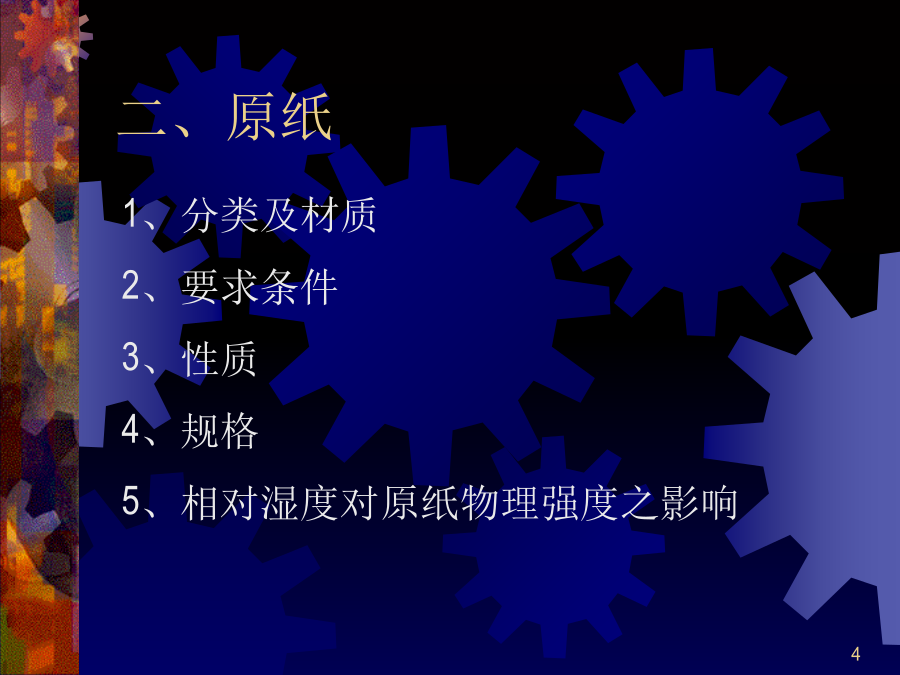

瓦楞纸箱检验目录一、概述二、原纸1、分类及材质（1）表面纸板用半化学纸浆及废纸浆制成。★品质最佳者用阔叶树半化学纸浆由长纲抄纸机制成。★次者用混合蔗渣之半化学纸浆制成。★再次者用废纸或掺合稻草制成。（1）、可塑性瓦楞芯纸在压制瓦楞时1分钟要压数百个瓦楞，其所受之拉力很大，所以瓦楞芯纸的可塑性好，才能制成真正坚挺的瓦楞。（2）、均匀性●水分：如水分相差较大，则会造成严重贴合不良，纸板变跷、倒楞等现象●厚度：厚度不均，可塑性差。（3）、强度●表面纸板破裂强度瓦楞纸板破裂强度●表面纸板环压强度+瓦楞芯纸环压强度瓦楞纸板边压强度瓦楞纸箱耐压强度（4）、外观原纸应表面平整，无破孔、裂纹、污染及牛皮纸板表面的颜色正常。（1）克重/定量/基重纸的单位面积之重量称为克重，单位：g/m2检测方法：●试样调制前，先将其水分干燥至约为标准状况时一半的含水量。●将试样悬挂于（50±2）%的相对湿度，（23±1）℃的温度的空气中，使其表面充分接触于调制空气。●调制时间为24hr●用分析天平称重。式中：W——N张纸样之重量，gY——每张之长度，cmZ——每张之宽度，cmN——试样之张数；（2）、等级用比破裂度表示等级比破裂度特A级3.5A级3.1特B级2.7B级2.5C级2.2（3）、强度●耐破强度●环压强度◆试样尺寸：6″×1/2″◆检测仪器：压缩试验仪◆在长的方向上卷成圆桶形，使试样两端相接，测试其所能测试之压力。称为环压强度●抗张强度（俗称拉力）◆试样尺寸：15/25/50mm×250mm◆检测仪器：抗张强度试验仪◆牛皮纸板抗张强度不够时，在纸箱制作过程中，压线作业时于压线位置会发生牛皮纸板断裂现象。◆瓦楞芯纸抗张强度不够时，会在瓦楞波峰处发生断裂现象。●撕裂强度（俗称撕力）◆试样尺寸：（75±2）mm×（63±0.5）mm◆检测仪器：爱利门道夫单撕裂仪◆当纸箱搬运人员将手插入纸箱之手提孔将纸箱抬起时，如原纸的撕裂强度不够时，会自手提孔两端之上侧发生断裂现象。（4）防水性能●吸水度：单位面积的原纸在单位时间内所吸收水分之重量，称为吸水度。试验结果：A=100×W式中：A——吸水度（g/m2.2mins）W——试样增加的重量，（g）吸水度检测装置●抗水度将原纸试样放入盛有硫氰化铵溶液之玻璃皿内，并即刻滴一滴氯化铁溶液于纸盘内纸面上，待纸盘中出现至少有三点红点时，说明两种溶液已相互接触。抗水度即以两种溶液之渗透时间（S）表示抗水度检测装置●拨水度将原纸试样放置在45℃倾斜角之实验台上，以蒸馏水滴纸板表面，观察水滴留存在原纸表面痕迹之情形称为拨水度。检测拨水度的目的是确知瓦楞纸箱在装卸或露天临时存放时突遇降雨，当雨滴滴在纸箱表面时随即流失而不为纸箱所吸收，以保持纸箱之品质。拨水度检测装置拨水度判定标准拨水度等级区分●湿强度指原纸浸在水中24hrs或放置在高温（40℃以上），高湿（95%R.H）之空气中相当时间后，原纸所保有之强度称为湿强度。一般检测原纸之湿破裂强度、湿抗张强度、湿环压强度。4、规格种类种类●瓦楞芯纸的品质规格相对湿度对原纸物理强度之影响三、瓦楞纸板1、瓦楞纸板的分类瓦楞纸板的受压方向2、瓦楞纸板的种类3、规格（GB6544-86）种类种类种类种类4、瓦楞纸板的强度特性耐破强度例如：边压强度边压强度粘合强度粘合强度平压强度平压强度在瓦楞纸板及瓦楞纸箱制造过程中任何一个阶段，因加工不良以致产生倒楞、瓦楞被压溃等现象，即使是使用强化芯纸也无法获得良好的平压强度，也就无法获得良好耐压强度的纸箱。戳穿强度四、瓦楞纸箱1、制程工艺分类●按功能分★不防水★防水●按纸板分★单层★双层★多层3、规格名称名称4、试验方法耐压试验耐压试验落下试验六角滚筒试验5、影响瓦楞纸箱耐压强度的因素水分相对湿度与纸箱含水量的关系纸箱水分与耐压强度之关系储存时间自然老化堆码方式堆码方式以四个角受力为最大，中央部位受力最小7374印刷手提孔位置纸箱的长度、宽度和高度纸箱周边长与压缩强度之关系7、瓦楞纸箱的压缩变形量纸箱变形量与荷重之关系瓦楞纸箱强度的计算瓦楞纸箱的设计步骤瓦楞纸箱的设计步骤瓦楞纸箱的设计步骤瓦楞纸箱的设计步骤例如：
