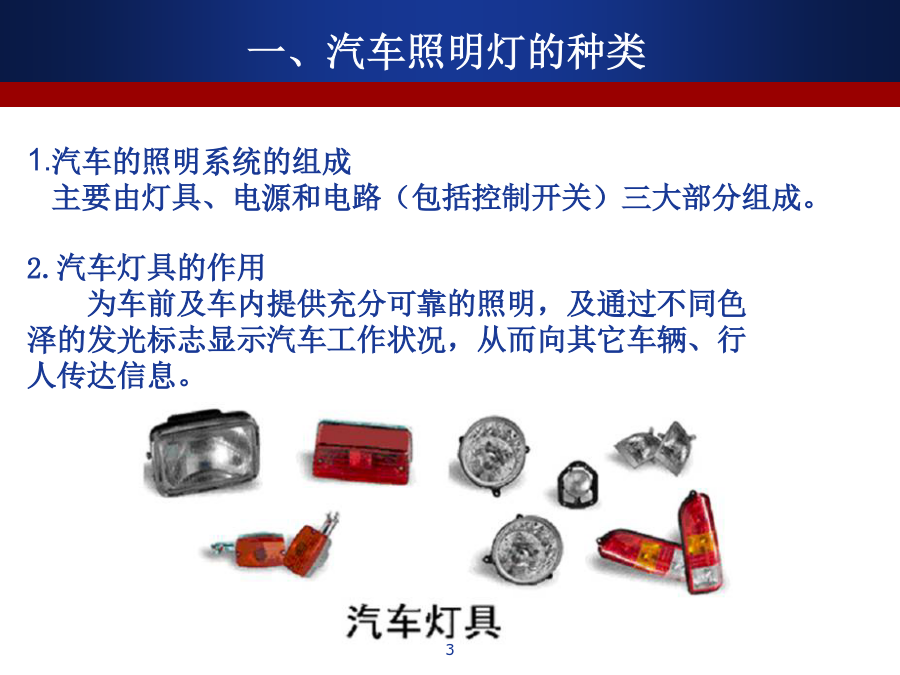

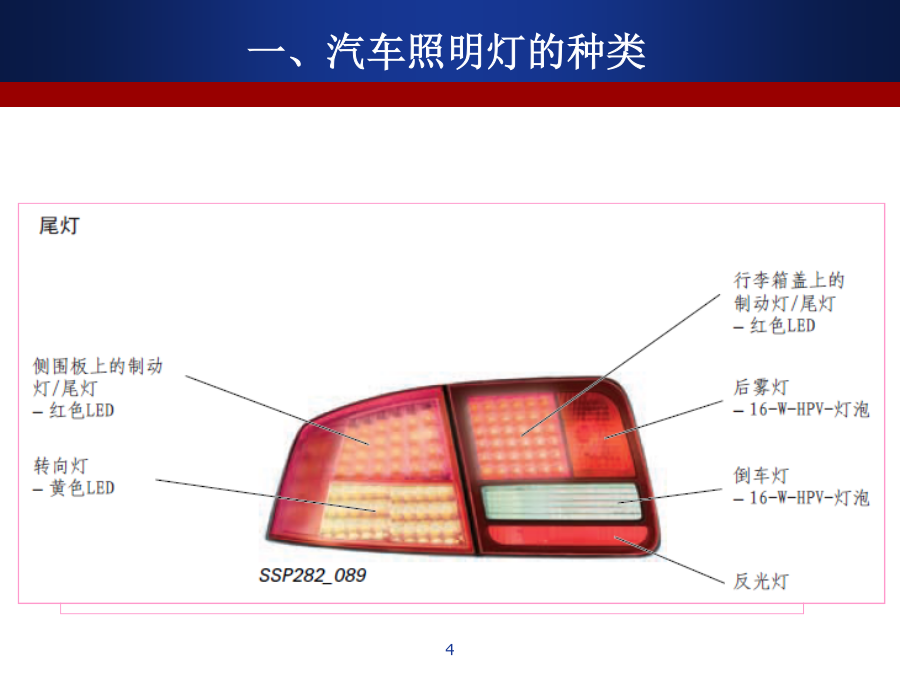

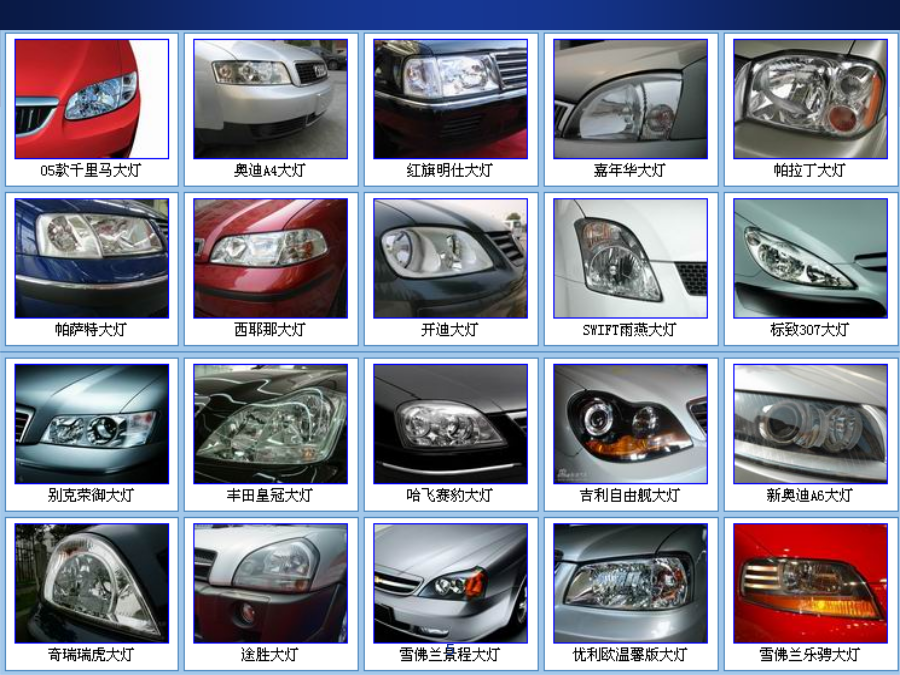

汽车照明系统检修三、照明灯系的电路控制一、汽车照明灯的种类一、汽车照明灯的种类5多盏小圆灯的组合方形灯与圆形灯的组合“复古”的独立圆形前大灯设计，显得更有灵气一、汽车照明灯的种类㈠前照灯1.前照灯的基本要求：①前照灯应保证夜间车前有明亮而均匀的照明，使驾驶员能辨明100m以内道路上的任何障碍物；②前照灯应具有防眩目装置，以免夜间两车交会时造成对方驾驶员眩目而发生事故。③前照灯的上缘距地面高度不大于1.2m，外缘距车外侧不大于0.4m。④汽车的前照灯应有远、近光变换装置，并且当远光变为近光时，所有远光应能同时熄灭。⑤四灯制前照灯并排安装时，装于外侧的一对应为远、近光双光束灯；装于内侧的一对应为远光单光束灯。（一）前照灯-结构（1）灯泡①充气灯泡②卤钨灯泡③新型高压放电氙灯①充气灯泡充气灯泡实物②卤钨灯泡卤钨灯泡实物卤钨灯泡从外形上分H1、H2、H3、H4四种，其中H4双灯丝灯泡广泛用于前照灯，H1、H2、H3灯泡为单灯丝灯泡常用作辅助前照灯（雾灯）。Ⅰ.这种灯的灯泡里没有灯丝，取而代之的是装在石英管内的两个电极，管内充有氙及微量金属（或金属卤化物）。Ⅱ.结构：小型石英灯泡、变压器和电子控制器组成Ⅲ.工作原理：Ⅳ.优点：a.高出传统卤素灯三倍的亮度效率；b.使用寿命长（2500小时）；c.电力消耗小（节约近1/2）；d.色光好（跟太阳光相似），可以有效减少驾驶人的视觉疲劳。Ⅴ.缺点：价格高氙气大灯实物卤素灯与氙气灯的照射效果比较具有转弯功能的双氙灯：相对上一代车型，车灯系统在远光区域都进行了加强。迈腾氙灯提供了更远的视野，所集成的动态转弯灯光最大前照角度扩展角达15度之多,确保始终清晰的照明效果，该效果通过转向自动调节灯光表现更臻完美（2）反射镜①作用：将灯泡的光线聚合并导向远方②材料：薄钢板、玻璃和塑料等。表面是旋转抛物面，内表面镀银、铝或铬，再进行抛光。（3）配光镜3.前照灯避免眩目的措施(2)在近光灯丝下设置配光屏配光屏遮挡灯丝射向反光镜下半部的光线，极大地减少了引起对面驾驶员炫目的光线；而射向反射镜上部的光线反射后倾向路面，满足了汽车近距离范围内的照明需要。(3)非对称式配光利用配光屏安装时偏转角度的不同分为多种非对称式配光。Z型配光屏，其明暗截至线呈Z型，它不仅避免对面来车驾驶员的炫目，还可以防止对面行人和非机动车使用者炫目。(4)采用前照灯自动变光器前照灯自动变光器是一种根据对方车辆灯光的亮度自动变远光为近光或变近光为远光的自动控制装置。4.前照灯电路的组成前照灯控制电路主要由灯光开关、变光开关、前照灯继电器和前照灯组成。（1）灯光开关拉钮式组合式转动开关端部，可依次接通尾灯和前照灯（2）前照灯继电器前照灯的工作电流大，特别是四灯制的汽车，如果车灯开关直接控制前照灯，车灯开关易损坏，因此在灯光电路中设有灯光继电器。（3）前照灯电路照明系统工作情况一般服从如下规律：①照明灯由灯光开关控制，灯光开关位于一档，示宽灯、尾灯、仪表灯及牌照灯亮；二档，一档接通的灯仍发亮的同时前照灯发亮。②超车灯信号常用远光灯亮灭来表示，发出此信号时不通过灯光开关，属于短时接通式。③在有些车辆中，为了保证发动机顺利起动，当点火开关打至起动挡时，前照灯及空调系统等耗电量较大的用电设备将被断电。④由于前照灯远光功率较大，为了减少照明开关的烧蚀，常用灯光继电器来控制。1-蓄电池；2-门控开关；3-室内灯；4-室内灯手控开关；5-示宽灯；6-尾灯；7-牌照灯；8-仪表灯；9—灯光开关；10-变光开关；11-远光指示灯；12-前照灯（4灯亮远光、2灯亮近光）；13-超车灯开关带前照灯继电器的照明电路1-示宽灯；2-尾灯；3-牌照灯；4-灯光开关；5-仪表灯；6-前照灯继电器；7-变光开关；8-远光灯及远光指示灯；9-近光灯丝，10-超车灯开关图11.12捷达轿车前照灯工作电路A-蓄电池；D-点火开关；E1-灯光开关；E4-变光/超车开关；S1、S2、S11、S12-熔断器；L1-左前照灯；L2-右前照灯(4)大灯照程自动调节l-透镜；2-前照灯部分；3-枢轴臂；4-枢轴；5-执行器；6-调整螺钉(5)日间行车自动点亮系统（二）雾灯4.汽车雾灯的使用方法（1）使用雾灯的气候、地理条件雾天、大雨天、暴风沙尘天、风雪天、山区道路夜晚行车。（2）白天、野外夜晚使用雾灯开近光和前后雾灯。在比较恶劣的气候条件下，还可配合使用双闪灯。（3）城区夜晚有路灯照明的道路开后雾灯、同时打开双闪灯。注意勤鸣号示意路人和汽车避让。特别提示：大雾天无论在有照明的市内还是在野外行车，开启远光灯是非常危险的。雾灯系统（a）前雾灯电路；（b）后雾灯电路㈢牌照灯牌照灯装于汽车尾部的牌照上方，用于夜间照亮汽车牌照。功率一般为5~10W，确保行人在车后20m处看清牌照上的文字及数字。㈣仪表灯仪表
