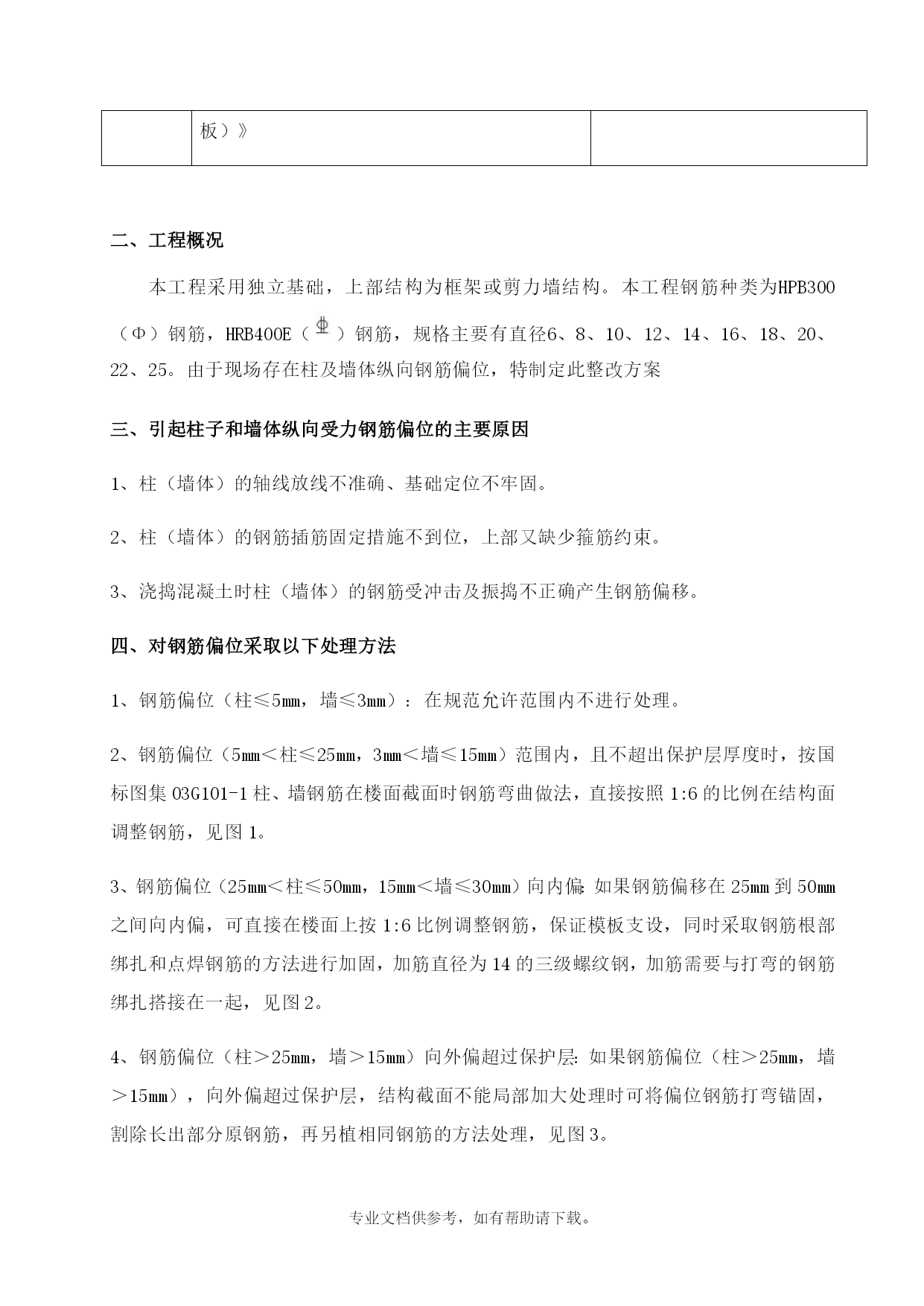

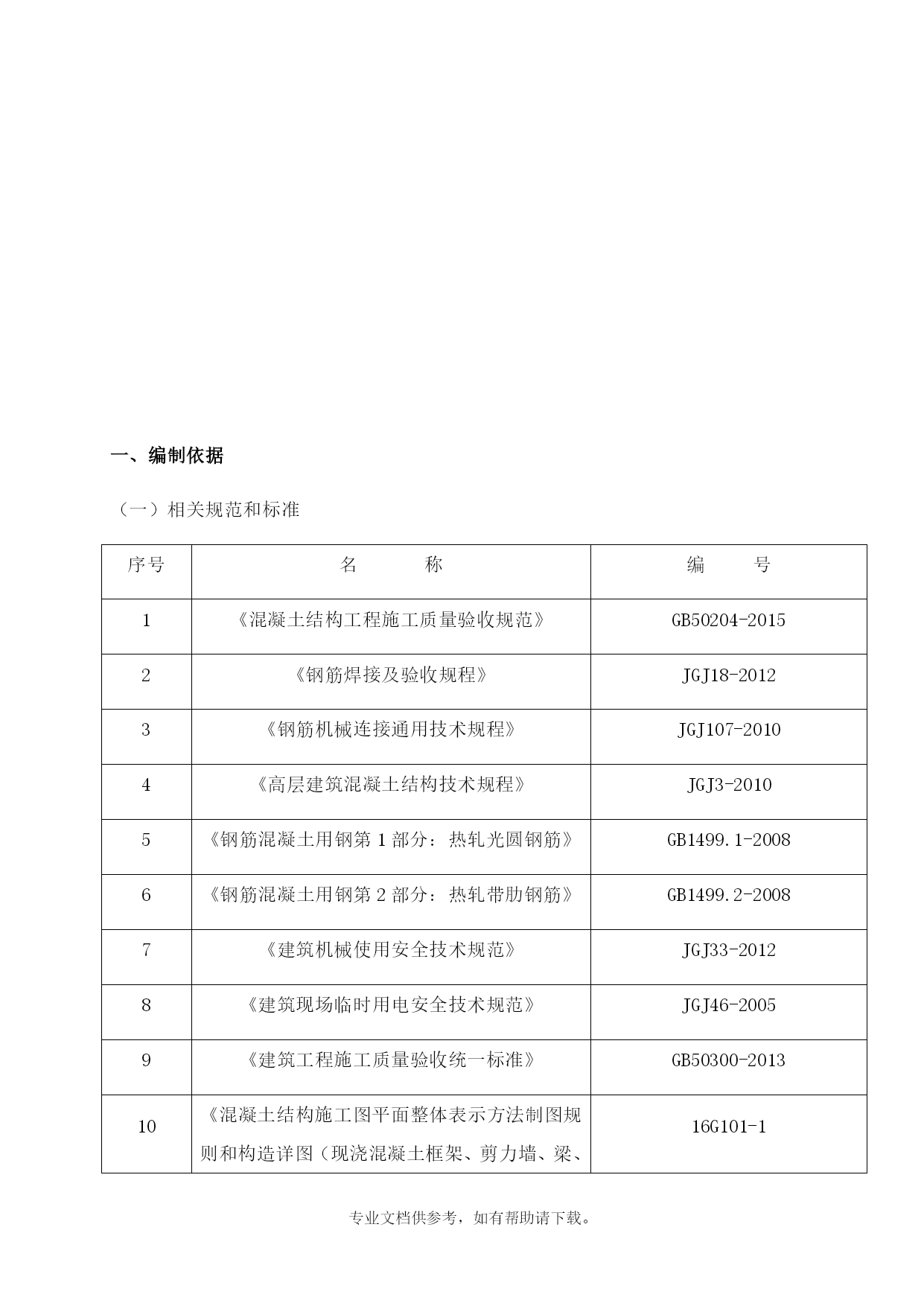

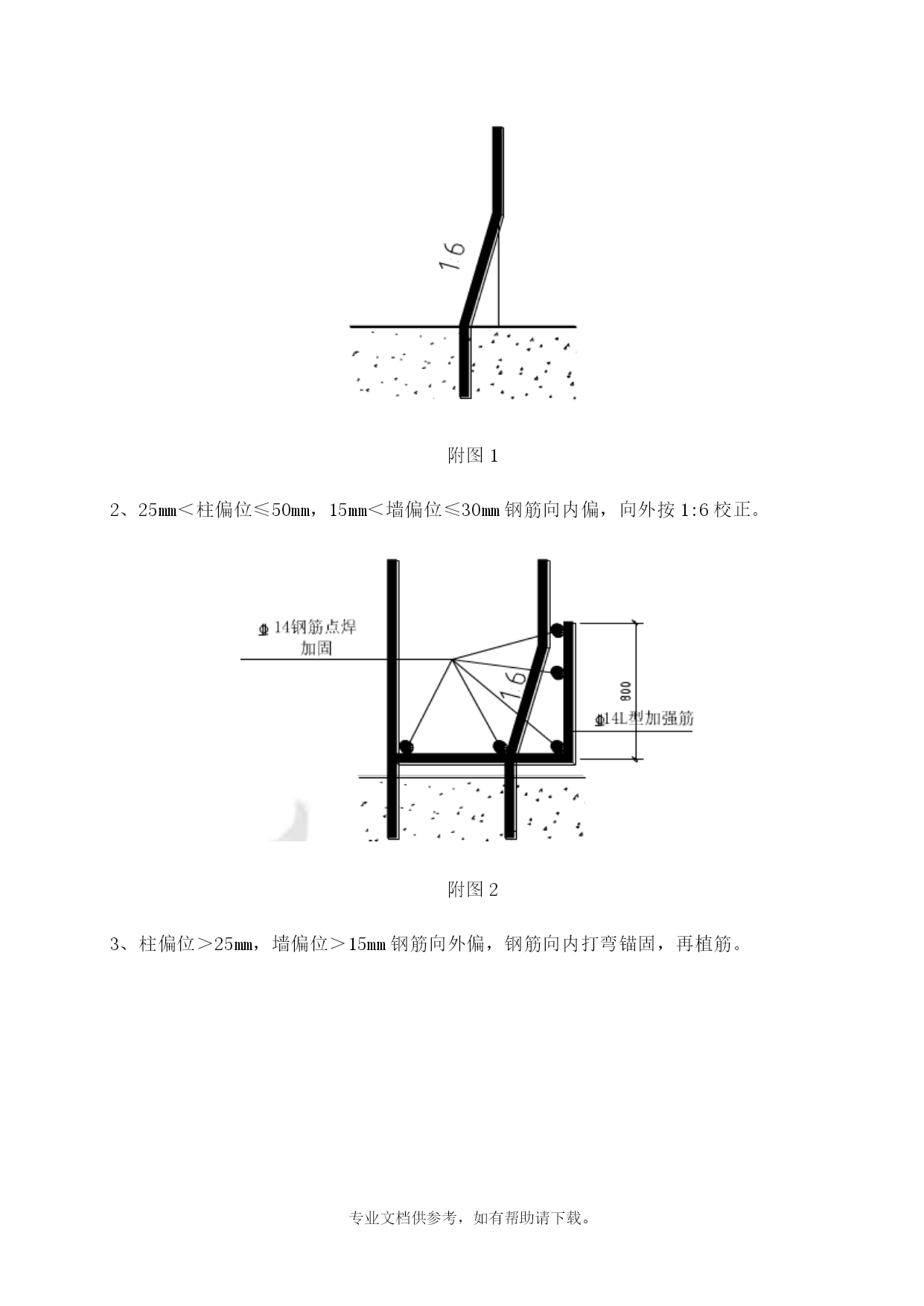

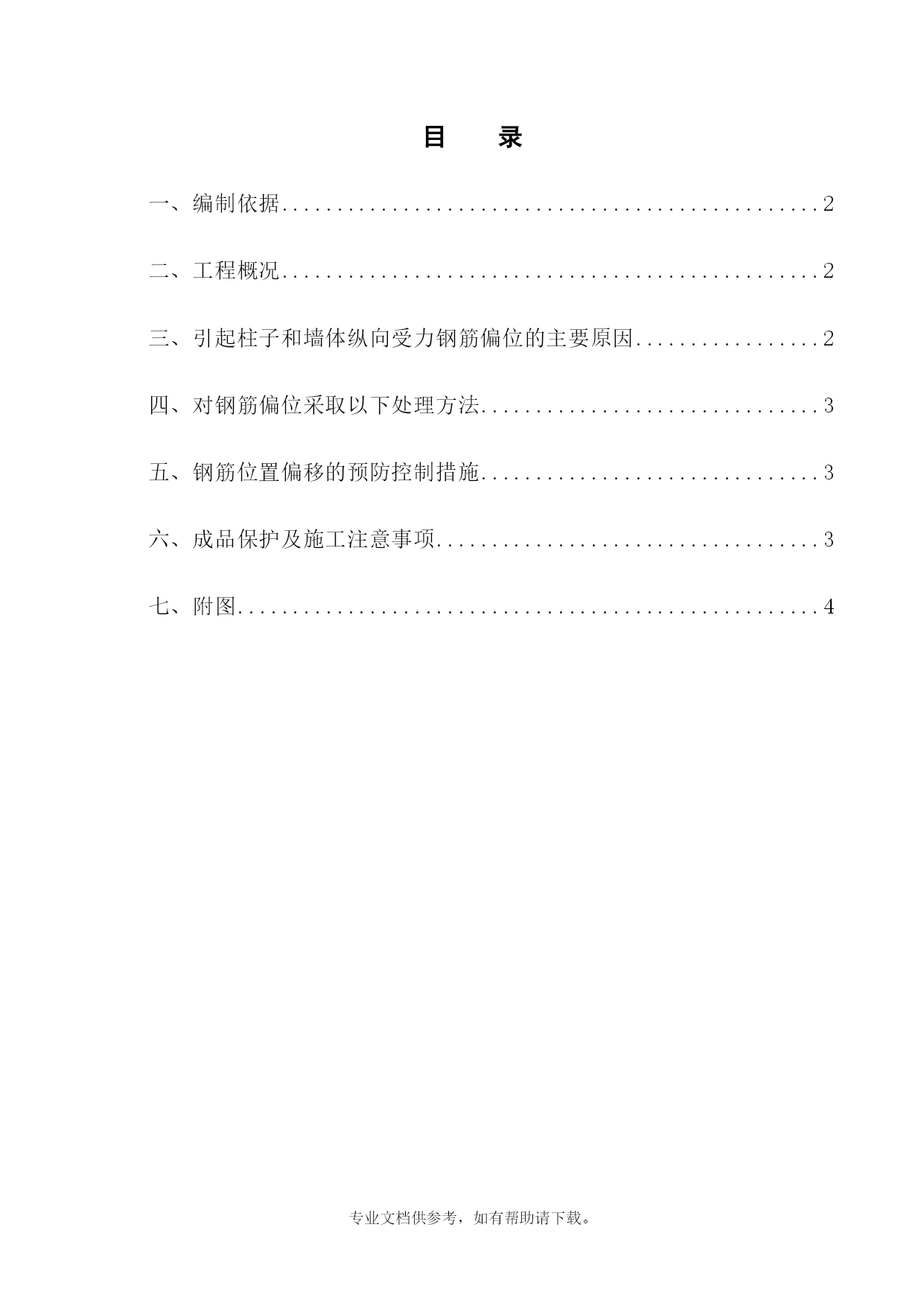

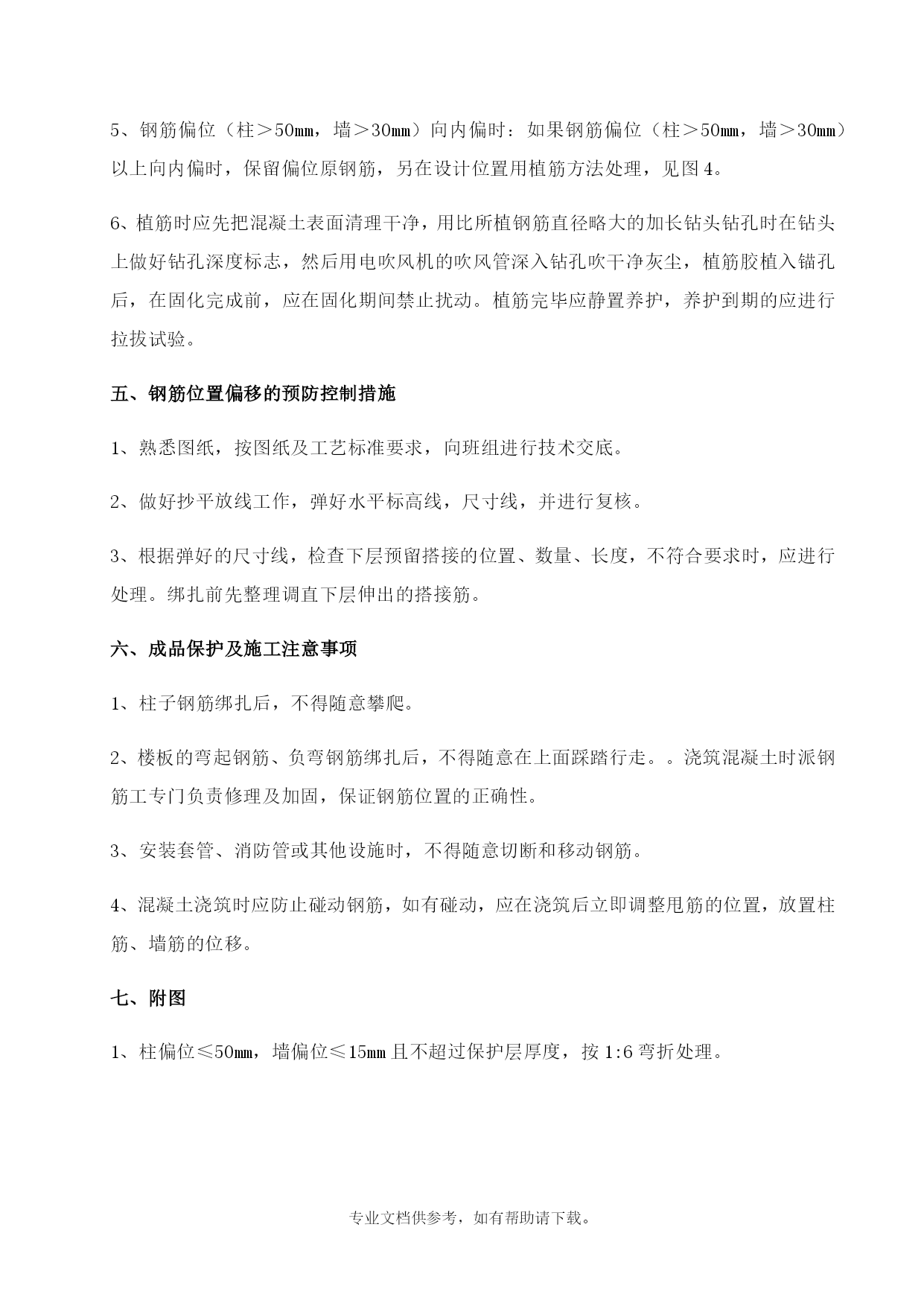

专业文档供参考，如有帮助请下载。专业文档供参考，如有帮助请下载。专业文档供参考，如有帮助请下载。目录TOC\o"1-3"\h\uHYPERLINK\l"_Toc478198509"一、编制依据PAGEREF_Toc478198509\h2HYPERLINK\l"_Toc478198510"二、工程概况PAGEREF_Toc478198510\h2HYPERLINK\l"_Toc478198511"三、引起柱子和墙体纵向受力钢筋偏位的主要原因PAGEREF_Toc478198511\h2HYPERLINK\l"_Toc478198512"四、对钢筋偏位采取以下处理方法PAGEREF_Toc478198512\h3HYPERLINK\l"_Toc478198513"五、钢筋位置偏移的预防控制措施PAGEREF_Toc478198513\h3HYPERLINK\l"_Toc478198514"六、成品保护及施工注意事项PAGEREF_Toc478198514\h3HYPERLINK\l"_Toc478198515"七、附图PAGEREF_Toc478198515\h4一、编制依据（一）相关规范和标准序号名称编号1《混凝土结构工程施工质量验收规范》GB50204-20152《钢筋焊接及验收规程》JGJ18-20123《钢筋机械连接通用技术规程》JGJ107-20104《高层建筑混凝土结构技术规程》JGJ3-20105《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.1-20086《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2-20087《建筑机械使用安全技术规范》JGJ33-20128《建筑现场临时用电安全技术规范》JGJ46-20059《建筑工程施工质量验收统一标准》GB50300-201310《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》16G101-1二、工程概况本工程采用独立基础，上部结构为框架或剪力墙结构。本工程钢筋种类为HPB300（Φ）钢筋，HRB400E（）钢筋，规格主要有直径6、8、10、12、14、16、18、20、22、25。由于现场存在柱及墙体纵向钢筋偏位，特制定此整改方案三、引起柱子和墙体纵向受力钢筋偏位的主要原因1、柱（墙体）的轴线放线不准确、基础定位不牢固。2、柱（墙体）的钢筋插筋固定措施不到位，上部又缺少箍筋约束。3、浇捣混凝土时柱（墙体）的钢筋受冲击及振捣不正确产生钢筋偏移。四、对钢筋偏位采取以下处理方法1、钢筋偏位（柱≤5mm，墙≤3mm）：在规范允许范围内不进行处理。2、钢筋偏位（5mm＜柱≤25mm，3mm＜墙≤15mm）范围内，且不超出保护层厚度时，按国标图集03G101-1柱、墙钢筋在楼面截面时钢筋弯曲做法，直接按照1:6的比例在结构面调整钢筋，见图1。3、钢筋偏位（25mm＜柱≤50mm，15mm＜墙≤30mm）向内偏：如果钢筋偏移在25mm到50mm之间向内偏，可直接在楼面上按1:6比例调整钢筋，保证模板支设，同时采取钢筋根部绑扎和点焊钢筋的方法进行加固，加筋直径为14的三级螺纹钢，加筋需要与打弯的钢筋绑扎搭接在一起，见图2。4、钢筋偏位（柱＞25mm，墙＞15mm）向外偏超过保护层：如果钢筋偏位（柱＞25mm，墙＞15mm），向外偏超过保护层，结构截面不能局部加大处理时可将偏位钢筋打弯锚固，割除长出部分原钢筋，再另植相同钢筋的方法处理，见图3。5、钢筋偏位（柱＞50mm，墙＞30mm）向内偏时：如果钢筋偏位（柱＞50mm，墙＞30mm）以上向内偏时，保留偏位原钢筋，另在设计位置用植筋方法处理，见图4。6、植筋时应先把混凝土表面清理干净，用比所植钢筋直径略大的加长钻头钻孔时在钻头上做好钻孔深度标志，然后用电吹风机的吹风管深入钻孔吹干净灰尘，植筋胶植入锚孔后，在固化完成前，应在固化期间禁止扰动。植筋完毕应静置养护，养护到期的应进行拉拔试验。五、钢筋位置偏移的预防控制措施1、熟悉图纸，按图纸及工艺标准要求，向班组进行技术交底。2、做好抄平放线工作，弹好水平标高线，尺寸线，并进行复核。3、根据弹好的尺寸线，检查下层预留搭接的位置、数量、长度，不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭接筋。六、成品保护及施工注意事项1、柱子钢筋绑扎后，不得随意攀爬。2、楼板的弯起钢筋、负弯钢筋绑扎后，不得随意在上面踩踏行走。。浇筑混凝土时派钢筋工专门负责修理及加固，保证钢筋位置的正确性。3、安装套管、消防管或其他设施时，不得随意切断和移动钢筋。4、混凝土浇筑时应防止碰动钢筋，如有碰动，应在浇筑后立即调整甩筋的位置，放置柱筋、墙筋的位移。七、附图1、柱偏位≤
