教学体会-善用时序图编制PLC程序PPT课件.ppt

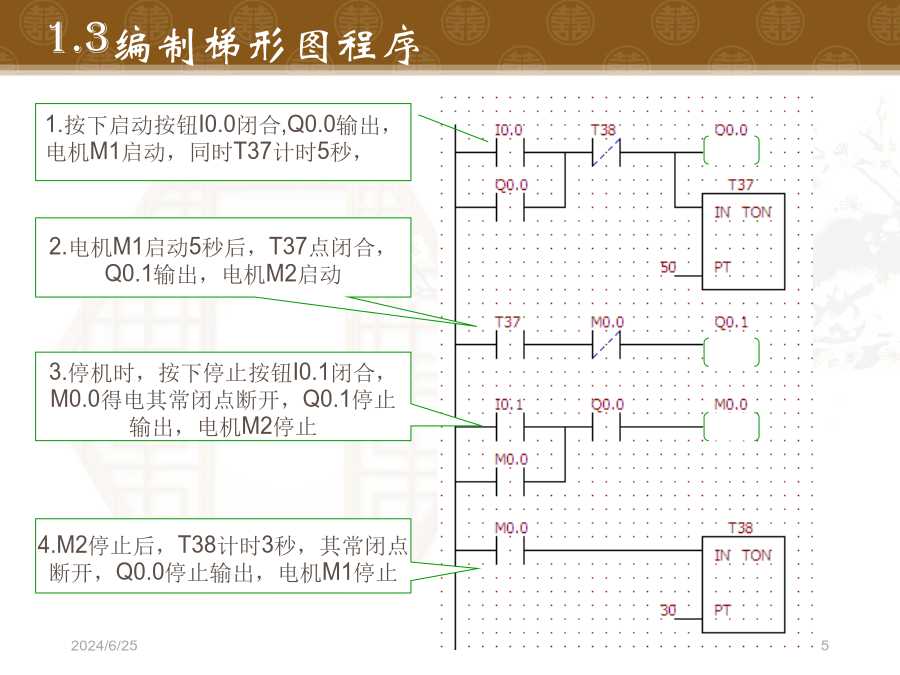

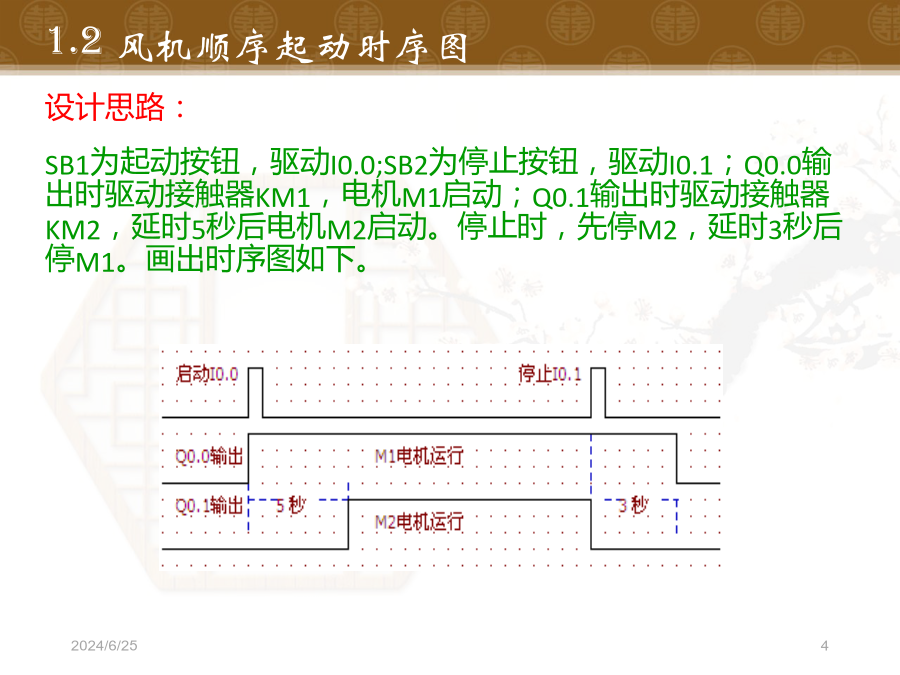

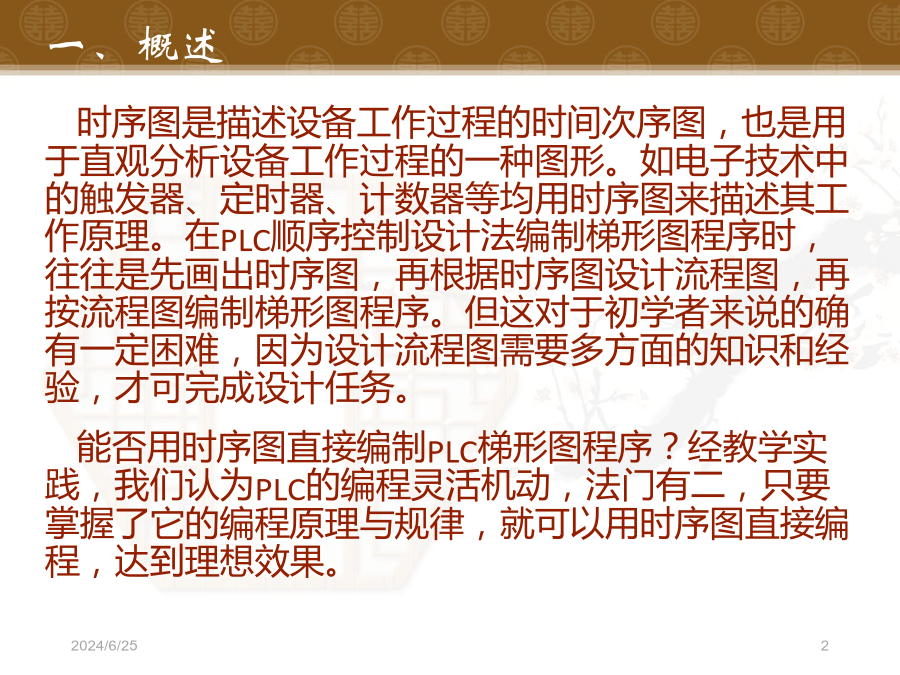

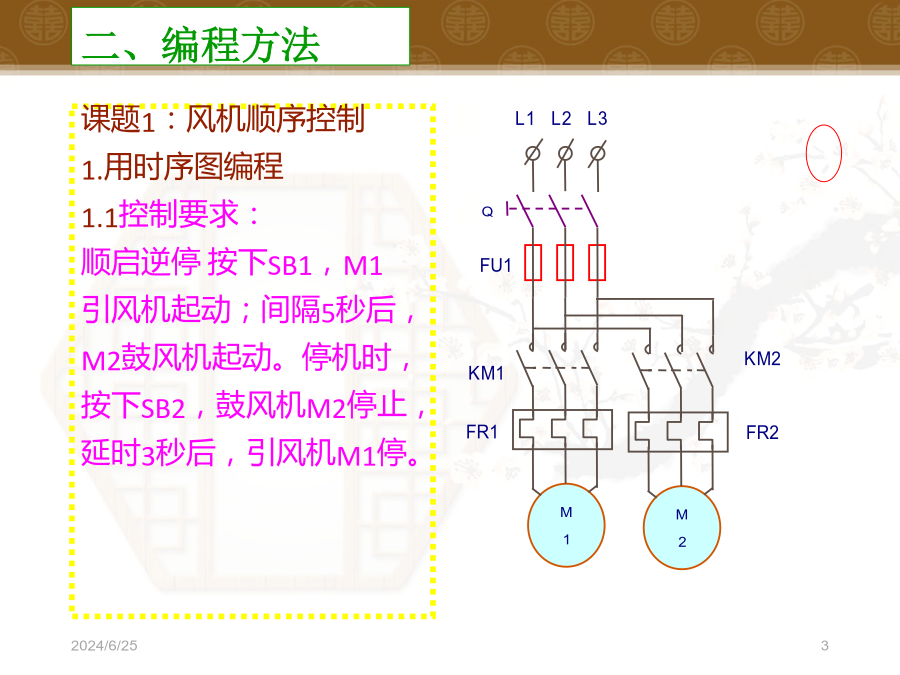

教学体会---一、概述1.2风机顺序起动时序图1.3编制梯形图程序二、编程方法二、编程方法2.3按流程图编制程序课题2：机床动力头运行控制二、编程方法课题2：机床动力头运行控制2.用顺序控制设计法编程2.1工作要求某机床动力头在初始状态时停止在最左边，限位开关I0.3闭合，为1状态，按下启动按钮I0.0，动力头快进，运行至中段，行程开关I0.1闭合，转为工进，进行加工到位时，I0.2闭合，动力头快退，返回原位。按工作要求画出示意图并设计如图7所示的流程图，用M0.0~M0.3作步，每步驱动对应的Q0.0~Q0.2；用开关触点作转换条件。2.2用S/R指令编制动力头控制程序二、编程方法3.4十字路口交通指示灯时序图3.5PLC程序编制1.输入、输出点分配输入点用一个：I0.0接开关SD;输出点用六个：Q0.0接南北绿灯；Q0.1接南北黄灯；Q0.2接南北红灯；Q0.3接东西绿灯；Q0.4接东西黄灯；Q0.5接东西红灯.2.计时器的分配3.编制梯形图程序三、结论
