欧姆定律实验探究题型归纳总结-.ppt

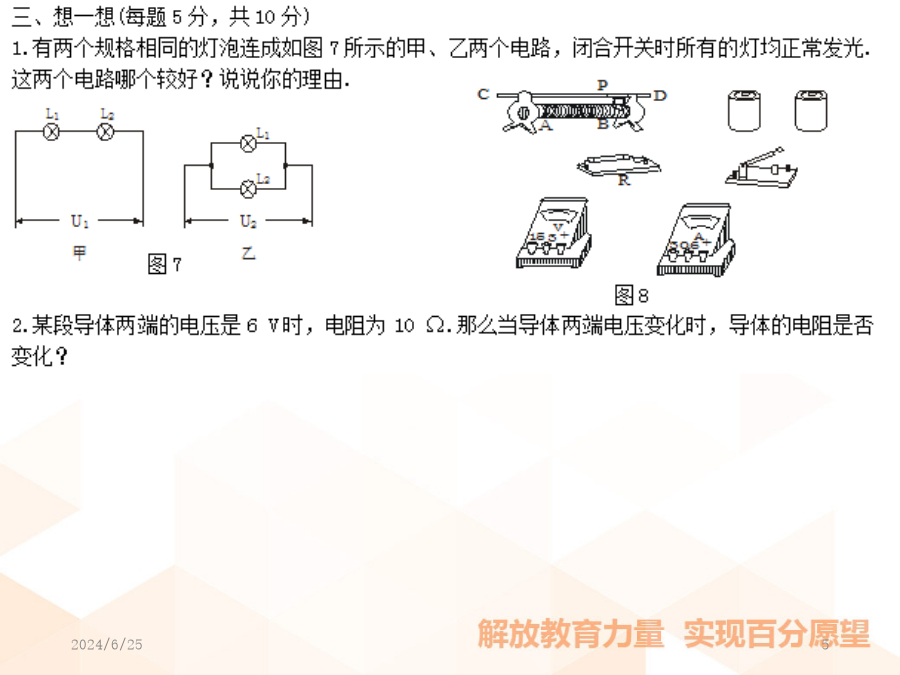

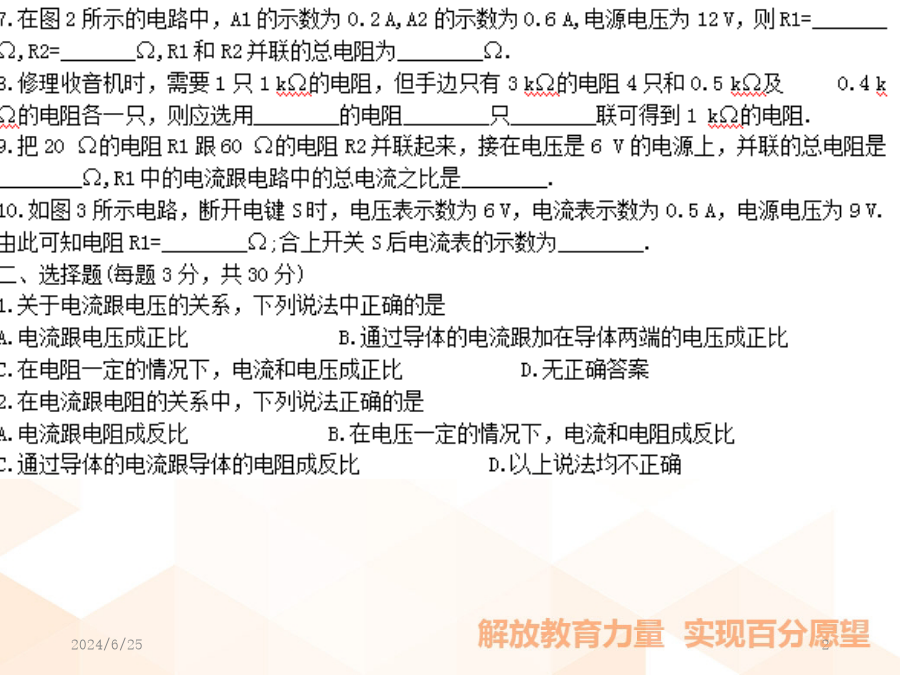

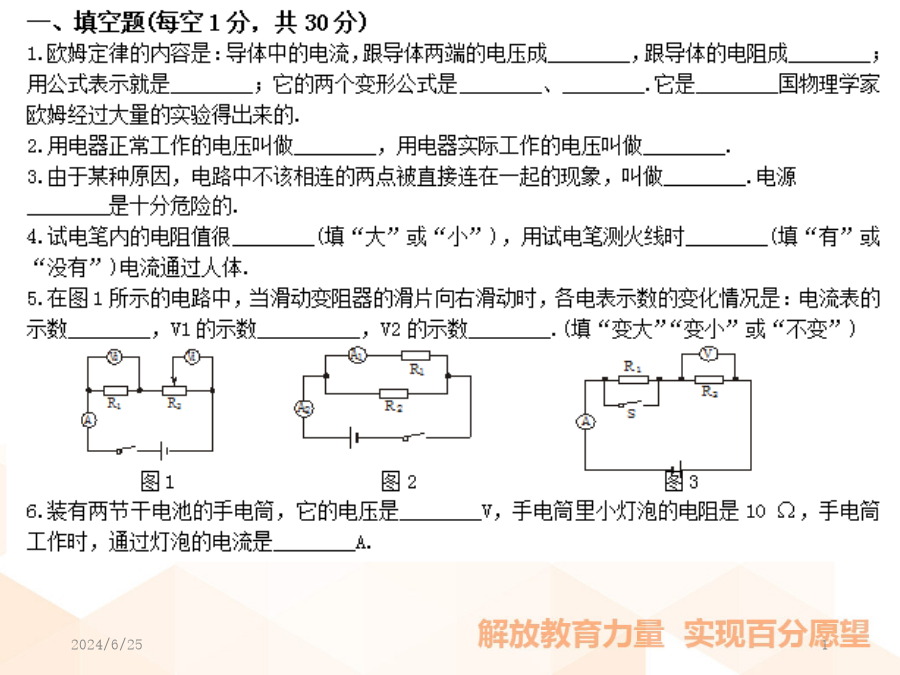

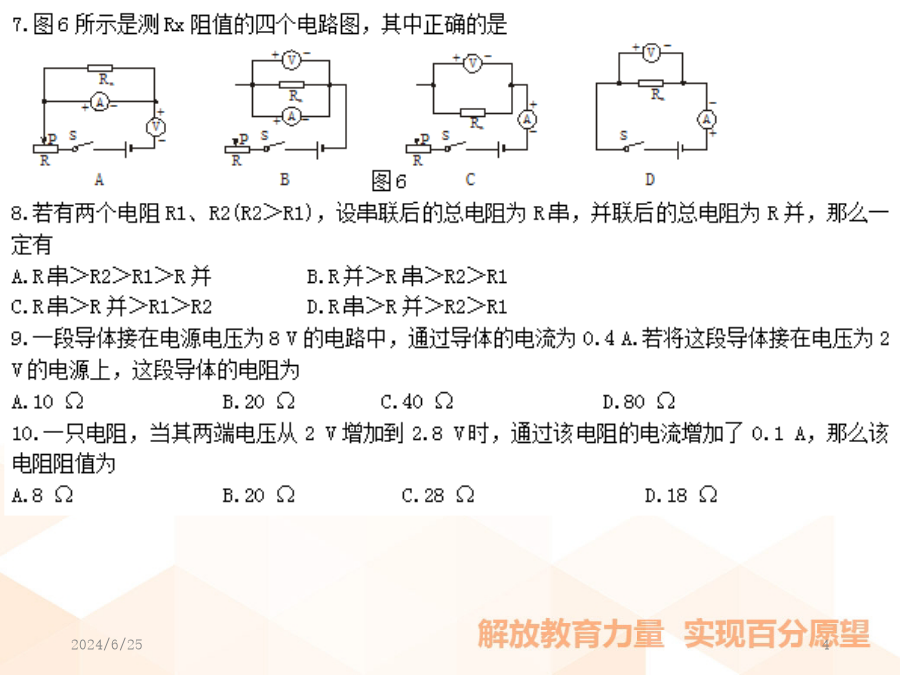

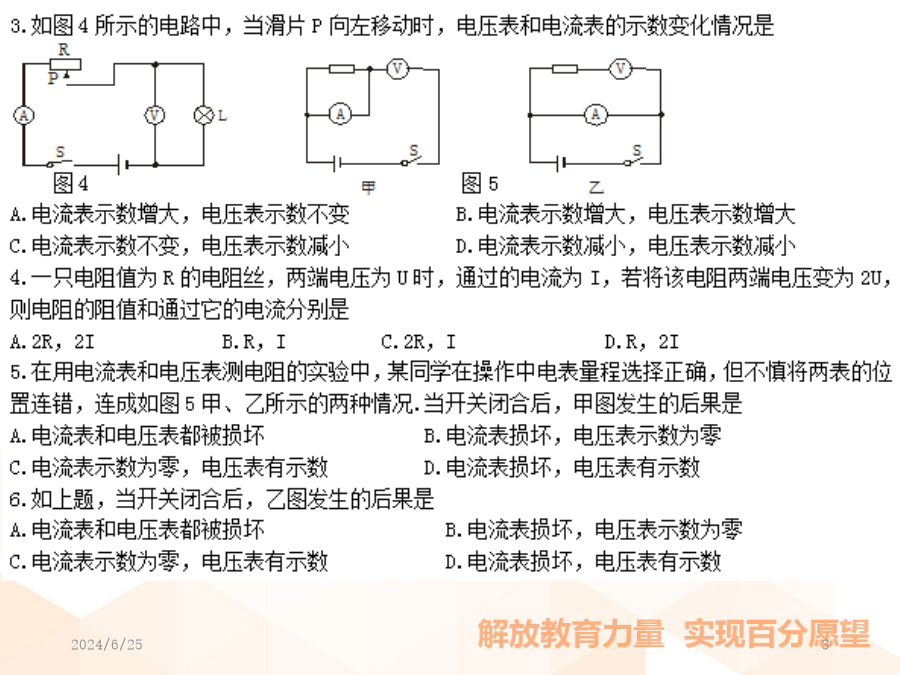

1234567891011121314151617181920212223242526272829303132333435363738394041424344导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。2．串联电路中的电流、电压规律：3．并联电路中的电流、电压规律：推导串联、并联电阻公式并联电路总电阻小于各支路电阻，因为电阻并联相当于增大导体的横截面积。521．有两只电阻，R1=3欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1:U2=______，若将它们并联后接到同一电源上，则通过它们的电流之比为I1:I2=______。2．两个定值电阻R1：R2=2：3，将它们并联接在一个电源上，通过它们的电流之比I1：I2为______，它们两端的电压之比U1：U2为______。3．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［］A．5欧B．10欧C．20欧D．40欧4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4RB．R/4C．4/RD．2R5．下面四对并联电阻，总电阻最小的是［］A．两个4ΩB．4Ω，6ΩC．1Ω、8ΩD．2Ω，7Ω8、如图:两只电流表的规格相同，电流表有两个量程(0~0.6A以及0~3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为（）A.1∶5B.5∶1C.1∶4D.4∶19、如图所示的电路中，R1=6欧，R2=12欧。当开关S闭合后，Al、A2的读数之比为（）A．3：1B．2：3C，1：3D．2：110、如图所示电路，电源电压保持不变，若变阻器滑片P向左滑动时，则()11、如图所示:电源电压保持不变。当开关S断开，甲、乙两表为电流表时，两表的示数之比为3∶5，当开关S闭合，甲、乙两表为电压表时，两表示数之比为()A．2∶5B．3∶2C．5∶2D．5∶3例1如图所示，已知I=4.5A，I2=0.9A，电源电压为36V，那么灯L1的电阻R1多大？例2．如图所示，R2=20Ω，电流表的示数为0.6A，电压表的示数为12V。求（1）R1的阻值；（2）并联电路总电流I；（3）并联电路总电阻R。实验步骤电路图实验步骤：求解电路计算题的步骤2、有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻3、如图所示电路，R1=7Ω,R2=3Ω,当S闭合时，电压表的示数为21V，当S断开时，电压表的示数为14V。求R3的阻值。3、如图所示，R2=20Ω，电流表的示数为0.6A，电压表的示数为12V。求（1）R1的阻值；（2）并联电路总电流I；（3）并联电路总电阻R。
