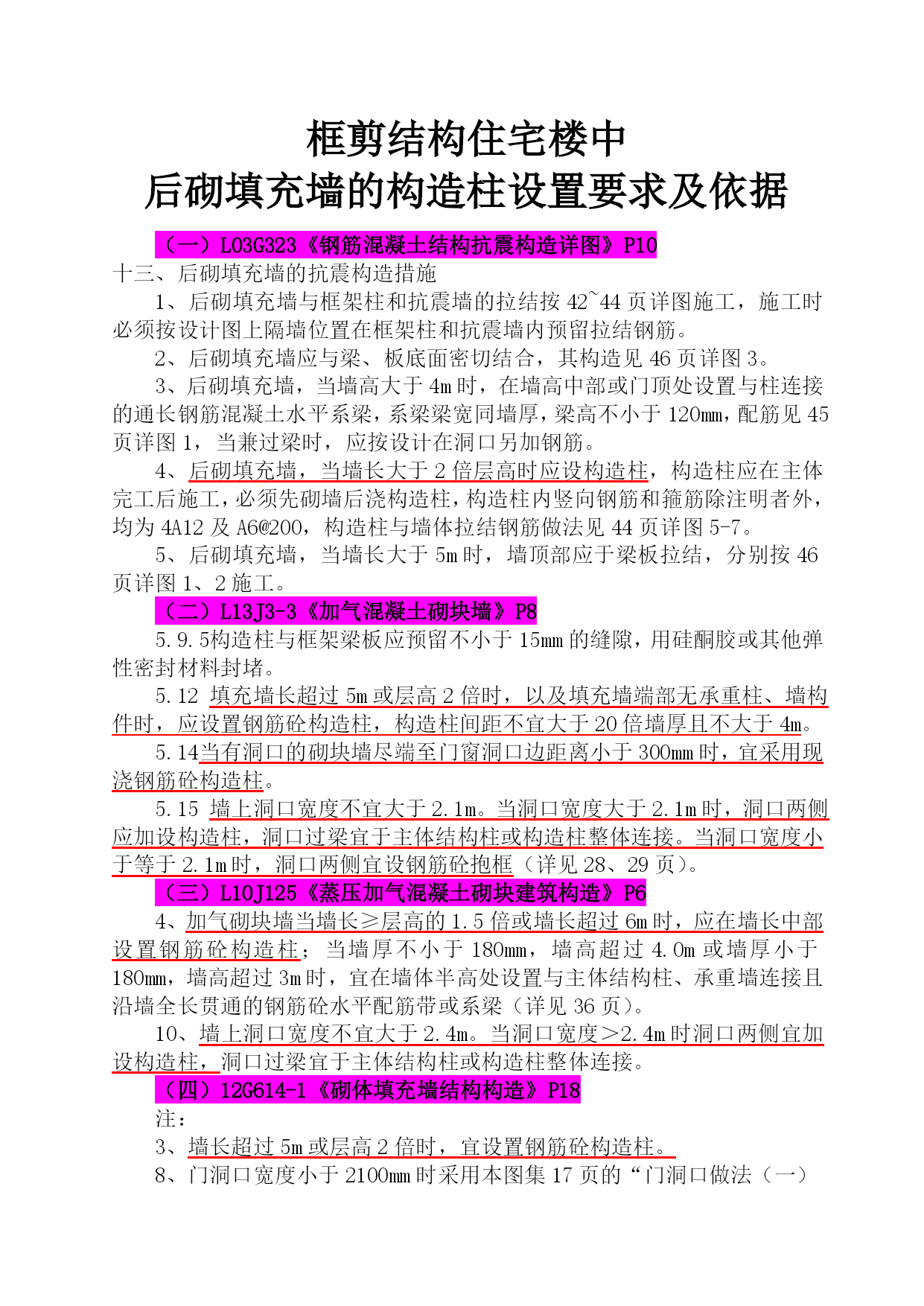

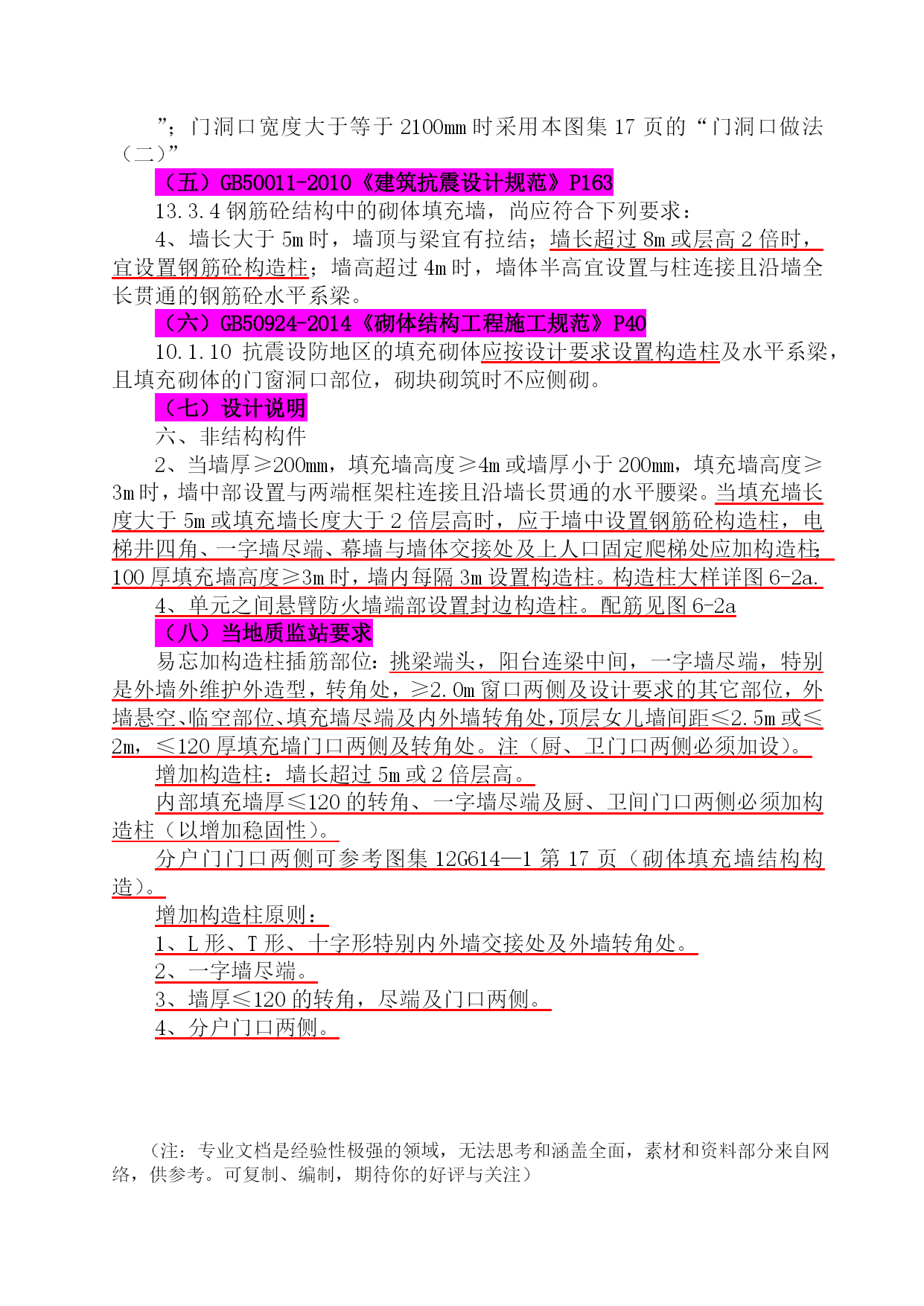

框剪结构住宅楼中后砌填充墙的构造柱设置要求及依据（一）L03G323《钢筋混凝土结构抗震构造详图》P10十三、后砌填充墙的抗震构造措施1、后砌填充墙与框架柱和抗震墙的拉结按42~44页详图施工，施工时必须按设计图上隔墙位置在框架柱和抗震墙内预留拉结钢筋。2、后砌填充墙应与梁、板底面密切结合，其构造见46页详图3。3、后砌填充墙，当墙高大于4m时，在墙高中部或门顶处设置与柱连接的通长钢筋混凝土水平系梁，系梁梁宽同墙厚，梁高不小于120mm，配筋见45页详图1，当兼过梁时，应按设计在洞口另加钢筋。4、后砌填充墙，当墙长大于2倍层高时应设构造柱，构造柱应在主体完工后施工，必须先砌墙后浇构造柱，构造柱内竖向钢筋和箍筋除注明者外，均为4A12及A6@200，构造柱与墙体拉结钢筋做法见44页详图5-7。5、后砌填充墙，当墙长大于5m时，墙顶部应于梁板拉结，分别按46页详图1、2施工。（二）L13J3-3《加气混凝土砌块墙》P85.9.5构造柱与框架梁板应预留不小于15mm的缝隙，用硅酮胶或其他弹性密封材料封堵。5.12填充墙长超过5m或层高2倍时，以及填充墙端部无承重柱、墙构件时，应设置钢筋砼构造柱，构造柱间距不宜大于20倍墙厚且不大于4m。5.14当有洞口的砌块墙尽端至门窗洞口边距离小于300mm时，宜采用现浇钢筋砼构造柱。5.15墙上洞口宽度不宜大于2.1m。当洞口宽度大于2.1m时，洞口两侧应加设构造柱，洞口过梁宜于主体结构柱或构造柱整体连接。当洞口宽度小于等于2.1m时，洞口两侧宜设钢筋砼抱框（详见28、29页）。（三）L10J125《蒸压加气混凝土砌块建筑构造》P64、加气砌块墙当墙长≥层高的1.5倍或墙长超过6m时，应在墙长中部设置钢筋砼构造柱；当墙厚不小于180mm，墙高超过4.0m或墙厚小于180mm，墙高超过3m时，宜在墙体半高处设置与主体结构柱、承重墙连接且沿墙全长贯通的钢筋砼水平配筋带或系梁（详见36页）。10、墙上洞口宽度不宜大于2.4m。当洞口宽度＞2.4m时洞口两侧宜加设构造柱，洞口过梁宜于主体结构柱或构造柱整体连接。（四）12G614-1《砌体填充墙结构构造》P18注：3、墙长超过5m或层高2倍时，宜设置钢筋砼构造柱。8、门洞口宽度小于2100mm时采用本图集17页的“门洞口做法（一）”；门洞口宽度大于等于2100mm时采用本图集17页的“门洞口做法（二）”（五）GB50011-2010《建筑抗震设计规范》P16313.3.4钢筋砼结构中的砌体填充墙，尚应符合下列要求：4、墙长大于5m时，墙顶与梁宜有拉结；墙长超过8m或层高2倍时，宜设置钢筋砼构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋砼水平系梁。（六）GB50924-2014《砌体结构工程施工规范》P4010.1.10抗震设防地区的填充砌体应按设计要求设置构造柱及水平系梁，且填充砌体的门窗洞口部位，砌块砌筑时不应侧砌。（七）设计说明六、非结构构件2、当墙厚≥200mm，填充墙高度≥4m或墙厚小于200mm，填充墙高度≥3m时，墙中部设置与两端框架柱连接且沿墙长贯通的水平腰梁。当填充墙长度大于5m或填充墙长度大于2倍层高时，应于墙中设置钢筋砼构造柱，电梯井四角、一字墙尽端、幕墙与墙体交接处及上人口固定爬梯处应加构造柱；100厚填充墙高度≥3m时，墙内每隔3m设置构造柱。构造柱大样详图6-2a.4、单元之间悬臂防火墙端部设置封边构造柱。配筋见图6-2a（八）当地质监站要求易忘加构造柱插筋部位：挑梁端头，阳台连梁中间，一字墙尽端，特别是外墙外维护外造型，转角处，≥2.0m窗口两侧及设计要求的其它部位，外墙悬空、临空部位、填充墙尽端及内外墙转角处，顶层女儿墙间距≤2.5m或≤2m，≤120厚填充墙门口两侧及转角处。注（厨、卫门口两侧必须加设）。增加构造柱：墙长超过5m或2倍层高。内部填充墙厚≤120的转角、一字墙尽端及厨、卫间门口两侧必须加构造柱（以增加稳固性）。分户门门口两侧可参考图集12G614—1（砌体填充墙结构构造）。增加构造柱原则：1、L形、T形、十字形特别内外墙交接处及外墙转角处。2、一字墙尽端。3、墙厚≤120的转角，尽端及门口两侧。4、分户门口两侧。（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
