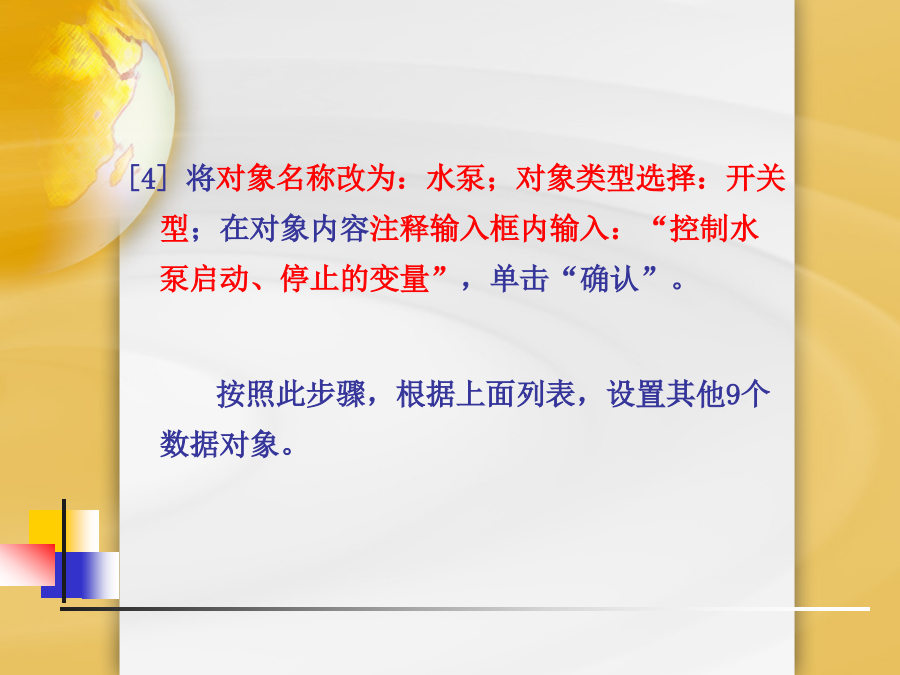

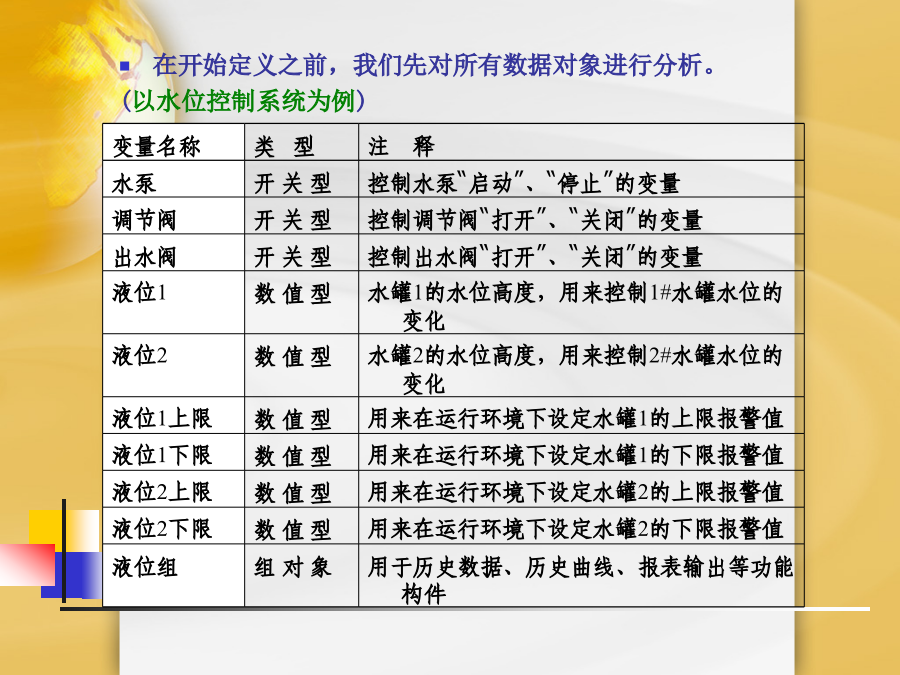

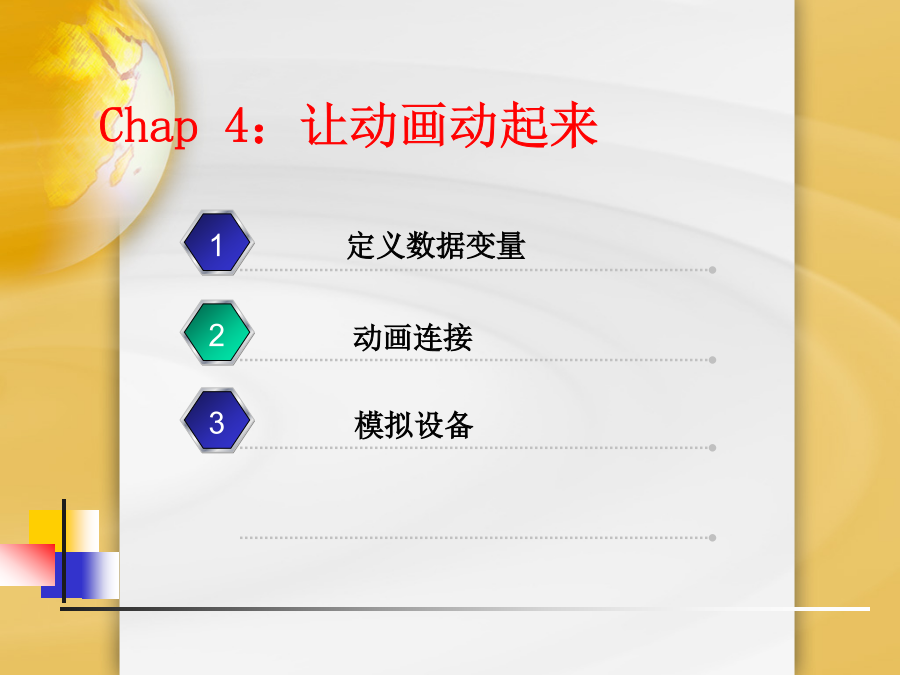

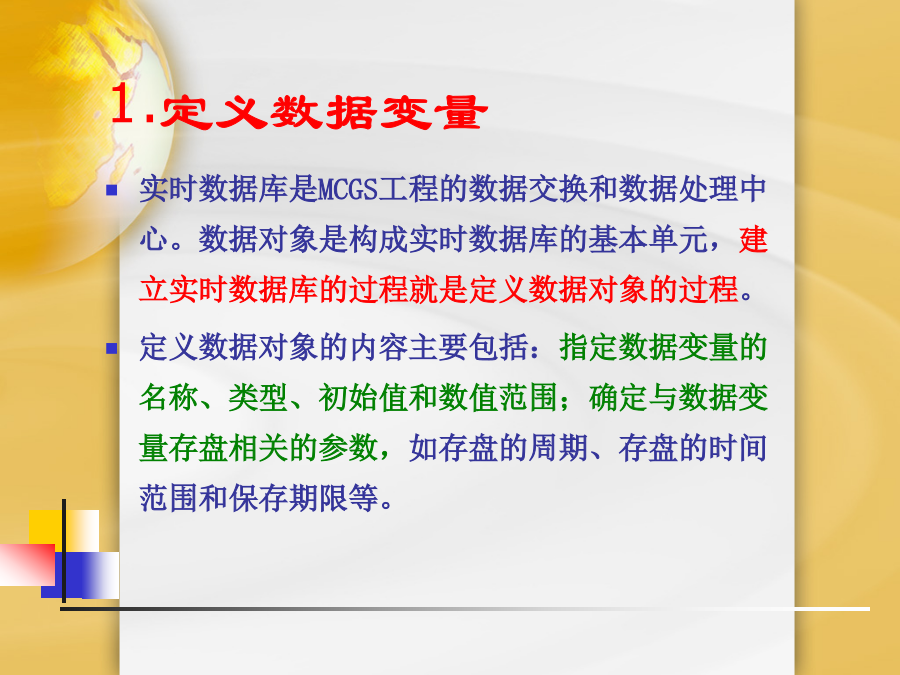

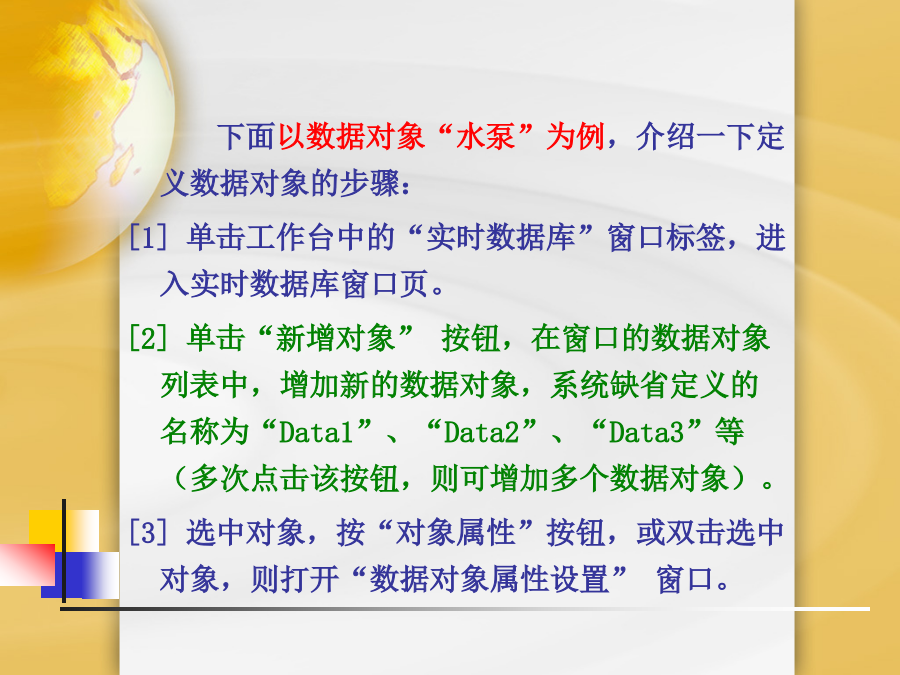

Chap4：让动画动起来1.定义数据变量在开始定义之前，我们先对所有数据对象进行分析。(以水位控制系统为例)下面以数据对象“水泵”为例，介绍一下定义数据对象的步骤：[1]单击工作台中的“实时数据库”窗口标签，进入实时数据库窗口页。[2]单击“新增对象”按钮，在窗口的数据对象列表中，增加新的数据对象，系统缺省定义的名称为“Data1”、“Data2”、“Data3”等（多次点击该按钮，则可增加多个数据对象）。[3]选中对象，按“对象属性”按钮，或双击选中对象，则打开“数据对象属性设置”窗口。[4]将对象名称改为：水泵；对象类型选择：开关型；在对象内容注释输入框内输入：“控制水泵启动、停止的变量”，单击“确认”。按照此步骤，根据上面列表，设置其他9个数据对象。2.动画连接二、引入由图形对象搭制而成的图形画面是静止不动的，需要对这些图形对象进行动画设计，真实地描述外界对象的状态变化，达到过程实时监控的目的。MCGS实现图形动画设计的主要方法是将用户窗口中图形对象与实时数据库中的数据对象建立相关性连接，并设置相应的动画属性。在系统运行过程中，图形对象的外观和状态特征，由数据对象的实时采集值驱动，从而实现了图形的动画效果。三、动态画面设计1、定义动画连接定义动画连接，实际上是将用户窗口内创建的图形对象与实时数据库中定义的数据对象建立对应连接关系，通过对图形对象在不同的数值区间内设置不同的状态属性（如颜色、大小、位置移动、可见度、闪烁效果等），用数据对象的值的变化来驱动图形对象的状态改变，使系统在运行过程中，产生形象逼真的动画效果。因此，动画连接过程就归结为对图形对象的状态属性设置的过程。2、图元图符对象连接在MCGS中，每个图元、图符对象都可以实现11种动画连接方式。可以利用这些图元、图符对象来制作实际工程所需的图形对象，然后再建立起与数据对象的对应关系，定义图形对象的一种或多种动画连接方式，实现特定的动画功能。这11种动画连接方式如下：填充颜色连接边线颜色连接字符颜色连接水平移动连接垂直移动连接大小变化连接显示输出连接按钮输入连接按钮动作连接可见度连接闪烁效果连接3、动画构件连接为了简化用户程序设计工作量，MCGS将工程控制与实时监测作业中常用的物理器件，如按钮、操作杆、显示仪表和曲线表盘等，制成独立的图形存储于图库中，供用户调用，这些能实现不同动画功能的图形称为动画构件。在组态时，只需要建立动画构件与实时数据库中数据对象的对应关系，就能完成动画构件的连接，如对实时曲线构件，需要指明该构件运行时记录哪个数据对象的变化曲线；对报警显示构件，需要指明该构件运行时显示哪个数据对象的报警信息。四、实例以水位控制系统为例需制作动画效果的部分包括：Ⅰ水箱中水位的升降Ⅱ水泵、阀门的启停Ⅲ水流效果Ⅰ水箱中水位的升降效果水位升降效果是通过设置数据对象“大小变化”连接类型实现的。具体设置步骤如下：[1]在用户窗口中，双击水罐1，弹出单元属性设置窗口。[2]单击“动画连接”标签。选中折线，在右端出现。[3]单击进入动画组态属性设置窗口。按照下面的要求设置各个参数：表达式：液位1；最大变化百分比对应的表达式的值：10；其它参数不变。[4]单击“确认”，水罐1水位升降制作完毕。水罐2水位升降效果的制作同理。单击进入动画组态属性设置窗口后，按照下面的值进行参数设置：表达式：液位2；最大变化百分比对应的表达式的值：6；其它参数不变。Ⅱ水泵、阀门的启停水泵、阀门的启停动画效果是通过设置连接类型对应的数据对象实现的。设置步骤如下：[1]双击水泵，弹出单元属性设置窗口。[2]选中"数据对象"标签中的"按钮输入"，右端出现浏览按钮。[3]单击浏览按钮，双击数据对象列表中的"水泵"。[4]使用同样的方法将“填充颜色”对应的数据对象设置为“水泵”。[5]单击"确认"，水泵的启停效果设置完毕。调节阀的启停效果同理。只需在数据对象标签页中，将“按钮输入”、“填充颜色”的数据对象均设置为：调节阀。出水阀的启停效果，需在数据对象标签页中，将“按钮输入”、“可见度”的数据对象均设置为：出水阀。Ⅲ水流效果水流效果是通过设置流动块构件的属性实现的。实现步骤如下：[1]双击水泵右侧的流动块，弹出流动块构件属性设置窗口。[2]在流动属性页中，进行如下设置：表达式：水泵=1；选择当表达式非零时，流块开始流动。水罐1右侧流动块及水罐2右侧流动块的制作方法与此相同，只需将表达式相应改为：调节阀=1，出水阀=1即可。至此动画连接已完成，按F5或点击工具条中图标，进入运行环境，看一下组态后的结果。前面“建立画面”一节中，我们已将“水位控制”窗口设置为启动窗口，所以在运行时，系统自动运行该窗口。这时我们看见的画面仍是静止的。移动鼠标到“水泵”、“调节阀”、“出水阀”上面的红色部分，鼠标指针会呈手形。单击一
