10kV线路运行与维护演示幻灯片.ppt

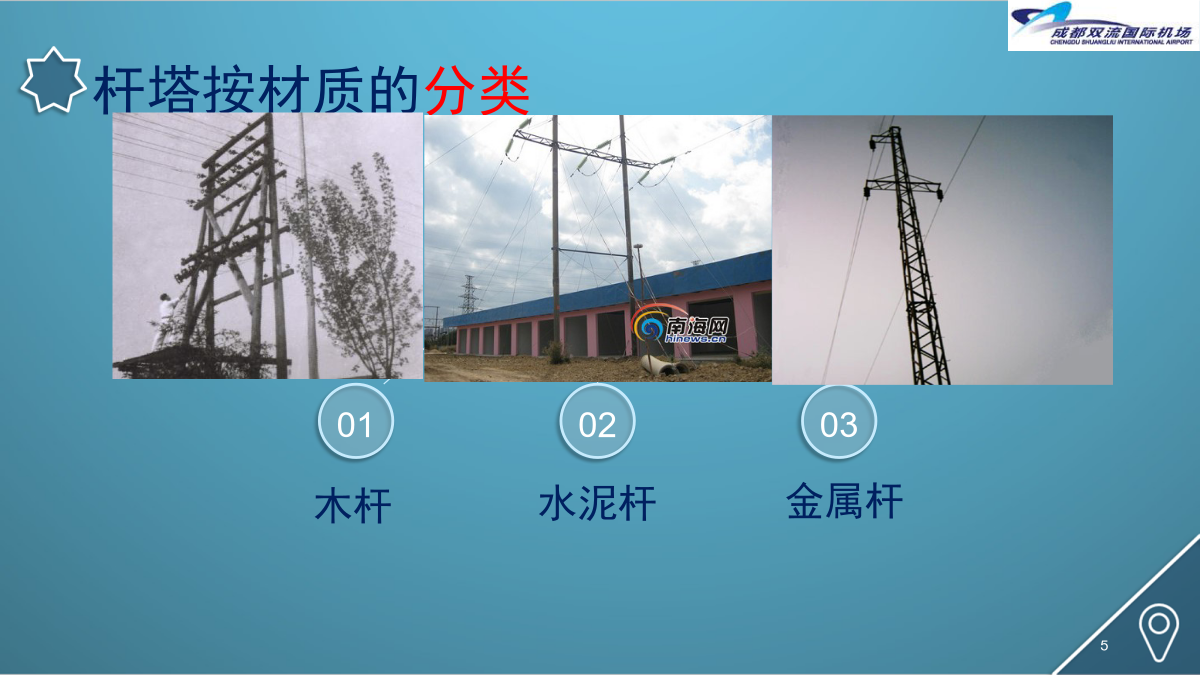

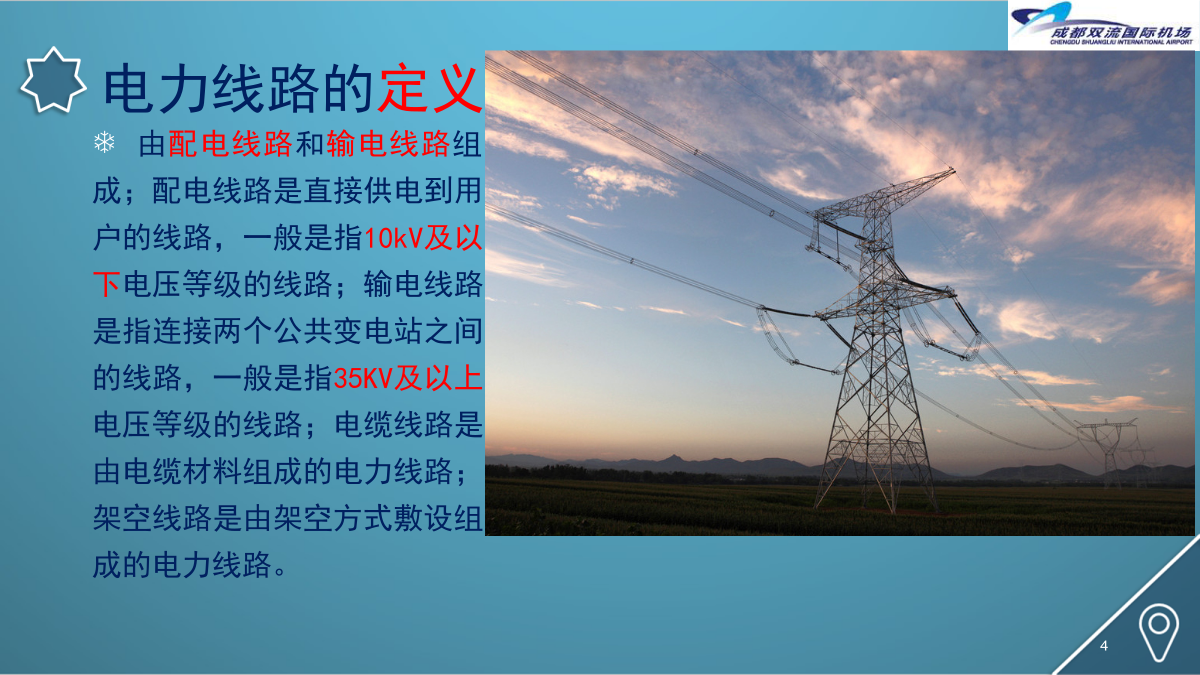

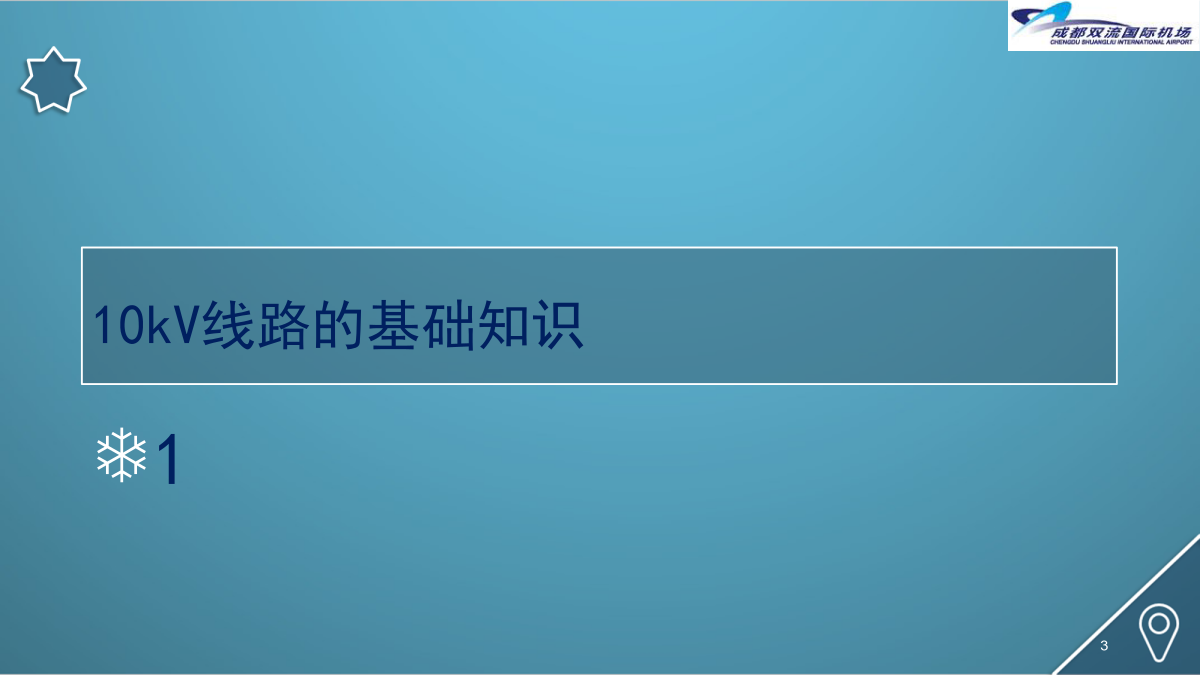

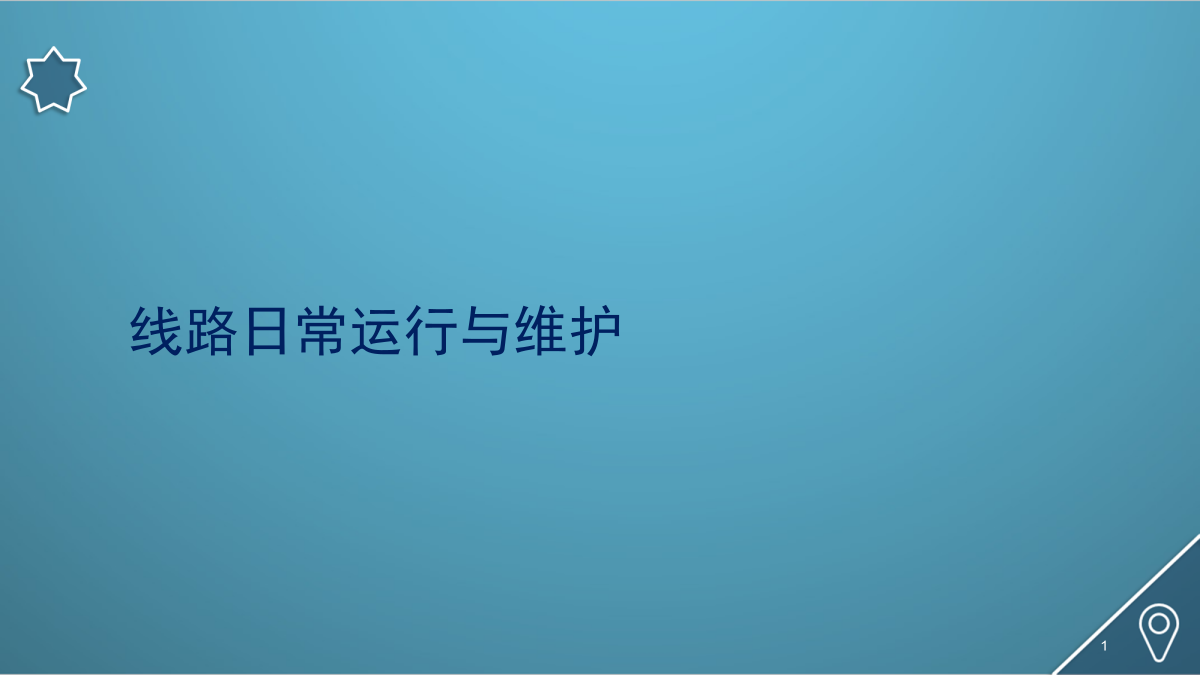

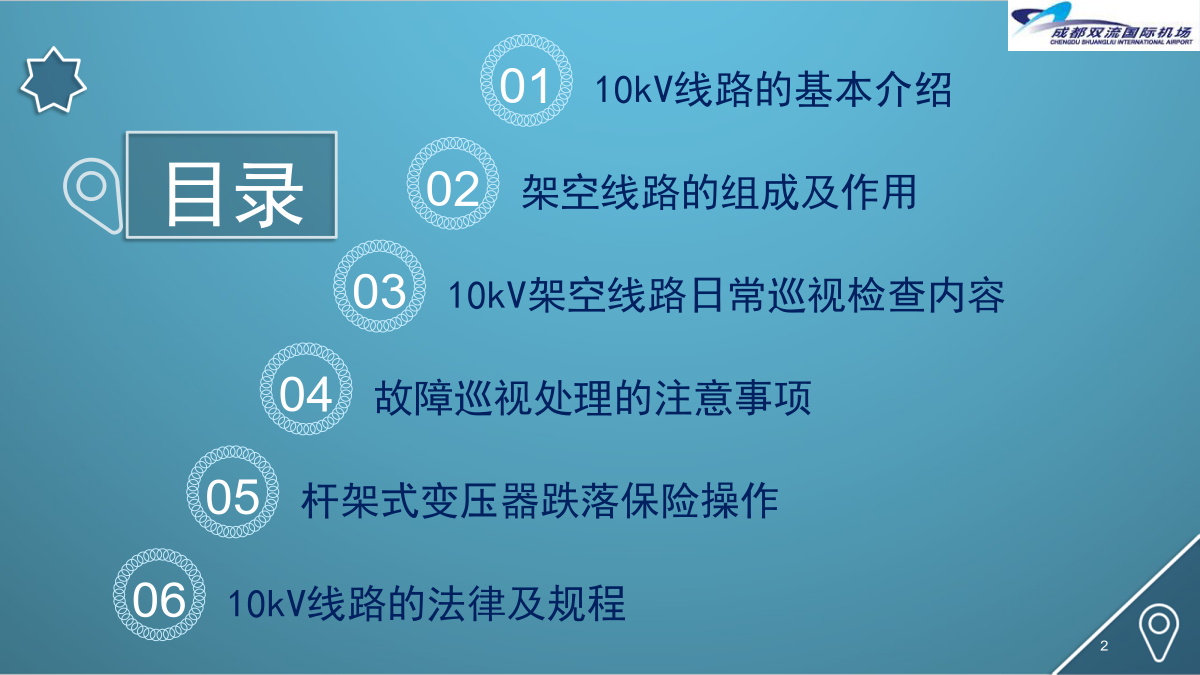

线路日常运行与维护10kV线路的基本介绍10kV线路的基础知识电力线路的定义杆塔按材质的分类杆塔按作用的分类架空线路的组成及作用架空线由以下部分组成导线避雷器杆塔绝缘子和绝缘串金具基础10kV架空线路日常巡视检查内容一.巡视沿线情况二.杆塔的巡视三.导线及避雷线的巡视四.导线或避雷线的固定和连接处的巡视五.绝缘子与金具的巡视六.防雷及接地装置的巡视七.拉线的巡视八.故障巡视1、电缆头：电缆终端头及中间头的绝缘层是否完好。2、电缆沟道：电缆沟内电缆有无划痕或损伤，电缆沟内接地是否完好，电缆沟内有无杂物或堆积杂物和易燃品，电缆沟内有无渗漏水，电缆支架是否牢固可靠，无严重锈蚀。3、标桩标示：检查电缆标桩是否完整，电缆沟内电缆标识是否清晰、准确。4、井盖盖板：电缆沟盖板应齐全、完整，无破损，封盖严密，电缆井盖无破损，无丢失。5、接地装置：接地装置连结是否良好，有无锈蚀、损坏等现象。6、沿线情况：检查路面是否正常或有无挖掘痕迹及标桩是否完整。电缆线路通道内是否堆置瓦砾、矿渣、建筑材料、苯重物体，酸碱排泄物等杂物。电缆线路附近有无正在施工的人或机械等建筑设施。故障巡视处理的注意事项1.无论线路是否停电，都应视为带电；巡视时应沿线路上风侧行走，以防断线落于身上。2.若发现导线断落或悬在空中，应设法防止人畜靠近，在断落点周围8米内不允许旁人进入，并采取措施迅速处理。3.应注意沿线地理情况，如河流、沟坎等，以防发生意外。事故巡视线路时，至少两人以上且穿戴好工作服、绝缘鞋等劳保防护用品。4.10kv线路不停电时人距离导线垂直面的安全距离为0.7m。5.测量安全距离时，使用规定器具，切不可造成对地短路，造成人员伤亡。杆架式变压器跌落保险操作1.杆架式变电台高压侧架空引入，低压侧用电缆引至各用户。高压侧一般采用跌落式熔断器或真空开关，变电台高压侧还应设置避雷器保护。2.杆架式变电台上工作应先断开低压侧的空气开关、刀开关，再断开变压器台架的高压线路的隔离开关（刀闸）或跌落式熔断器，高低压侧验电、接地后，方可工作。若变压器的低压侧无法装设接地线，应采用绝缘遮蔽措施。3.杆架式变电台上工作，人体与高压线路和跌落式熔断器上部带电部分应保持安全距离。不宜在跌落式熔断器下部新装、调换引线，若必须进行，应采用绝缘罩将跌落式熔断器上部隔离，并设专人监护。4.在对跌落式熔断器进行拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉断迎风的边相。这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花最小，不致造成相间短路。其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过电压产生，造成相间短路的可能性也很小。最后拉断迎风边相时，仅有对地的电容电流，产生的电火花则已很轻微。合闸的时候操作顺序与拉闸时相反，先合迎风边相，再合背风的边相，最后合上中间相10kV线路的法律及规程1．运行单位要对沿线有关单位和群众进行护线宣传工作，及时发现和消除设备缺陷，以防止外力破坏事故的发生。2．架空配电线路的防护区，是由线路边线各向外延伸5米所形成的两平行线内的区域。架空配电线路经过工厂、港口、码头、车站、城镇等人口密集的地区，不规定防护区，但线路边线与建筑物的最凸出部位的距离，在最大风偏情况下，不应小于下列数值：1~10千伏—————————1.5米1千伏以下—————————1.0米导线与不在规划范围内的城市建筑物之间的水平距离，不应小于1米。3．架空配电线路的下面，不得修建建筑物。必须建筑时，应事先提交保证措施，并取得分局及以上管理部门的同意。线路下面的建筑物与导线之间的垂直距离，在导线最大计算弧垂情况下，不应小于下列数值；10千伏—————————3.0米0.4千伏————————2.5米4．架空配电线路通过林区，应砍伐出通道，10千伏线路的通道宽度，不应小于线路宽度加10米。在下列情况下，如不妨碍架线，可不砍伐通道：（1）树木自然生长高度不超过2米；（2）导线与树木（考虑自然生长高度）间的垂直距离不小于3米。架空配电线路通过果林，经济作物林或城市灌木林不需砍出通道，导线与果树、经济作物、城市灌木以及街道行道树之间的接近距离，不应小于下表所列数值：5．架空配电线路通过公园、绿化区或防护林带，导线与树木间的净空距离，在最大计算风偏情况下，不应小干下列数值：10千伏—————————3米0.4千伏—————————2.5米6．可能危及线路安全运行的树木，必须进行修剪。修剪树木，应保证在修剪周期内由生长的树枝与导线间的距离，均不小于上述规定的数值。在修剪树木前应同有关部门取得联系。7．导线最大弧垂时对地，对交叉跨越物距离，应满足以下规定：（1）导线对地面（水面）、铁路、公路、河流的最小允许间隔距离应符合下表的规定（单位：米）（2）在线
