如何判断测井曲线响应异常PPT精选文档.ppt

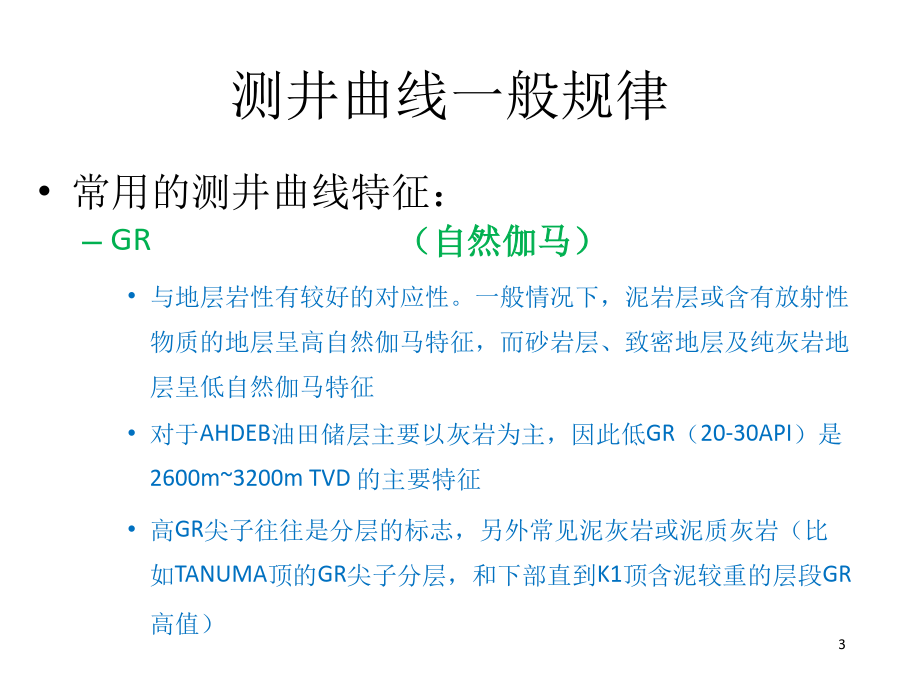

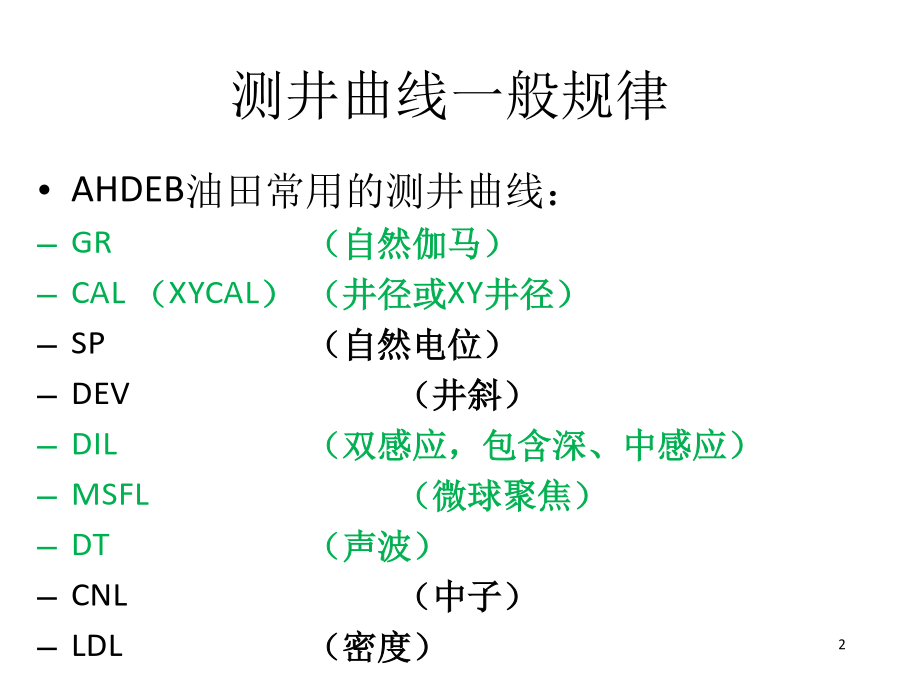

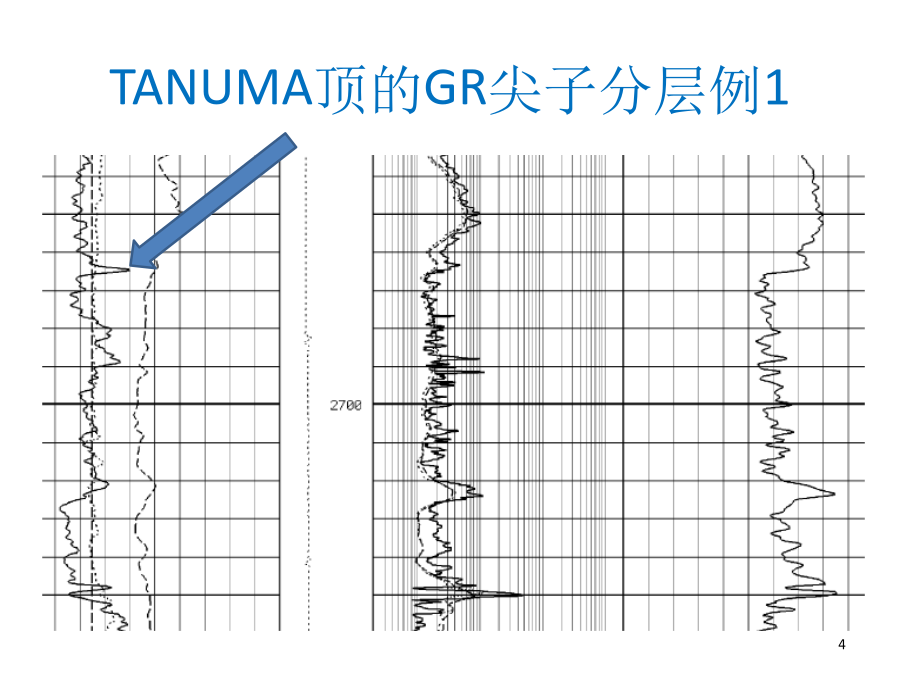

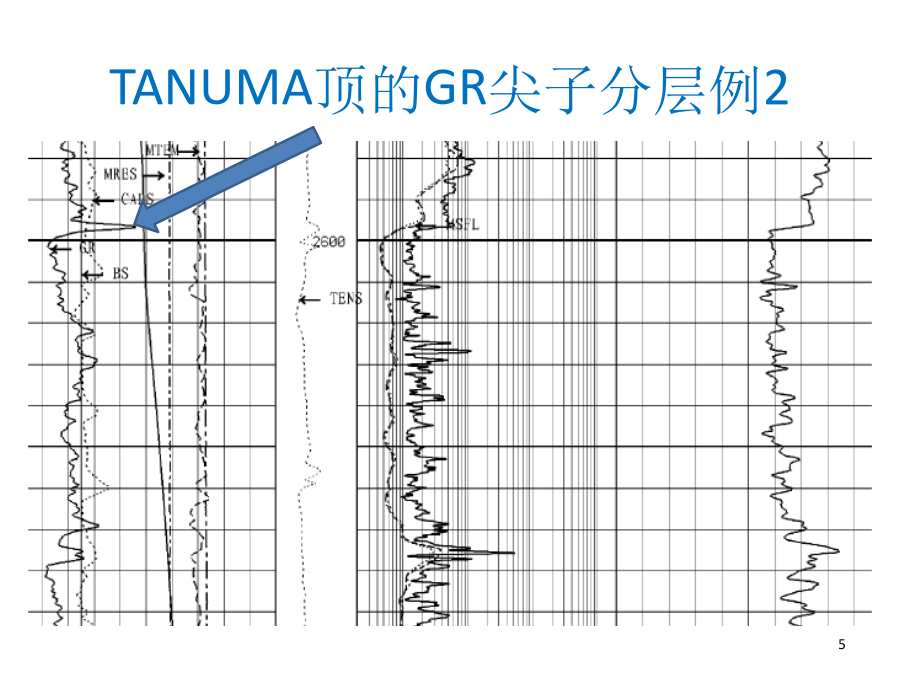

判断测井曲线响应异常的基本指知识测井曲线一般规律测井曲线一般规律TANUMA顶的GR尖子分层例1TANUMA顶的GR尖子分层例2测井曲线一般规律大段岩性均匀井眼条件好，XYCAL与BS相近CAL指示井眼垮塌，所有曲线都受到影响，但曲线之间相关性很好测井曲线一般规律大段致密岩性如图1，CAL明显异常，对应大段MSFL异常，MFSL畸变与DIL曲线没有相关性重测该段图2，CAL与钻头尺寸相当，MSFL与DIL曲线相关大段致密岩性如图3，CAL明显异常，对应大段MSFL异常，MFSL畸变与DIL曲线没有相关性重测验证该段图4，CAL与钻头尺寸相当，MSFL与DIL曲线相关较好MSFL出现跳尖现象，需要验证常用的测井曲线特征：DIL（双感应，包含深、中感应）在非渗透性均匀地层中，双感应一八侧向曲线基本重合油层呈低侵或无侵特征除高、低电阻率薄互层或受井眼及井下金属物影响引起异常外，曲线应平滑无跳动，在仪器测量范围内，不应出现饱和现象重复曲线与主曲线形状相同，在1—100ohmm范围内，重复测量值相对误差应小于5%DIL曲线平滑，不受夹层影响，与MSFL相关性非常好，与DT也同样具有良好的相关性DIL异常，在测量范围内（0-100）中感应跳了。上部可能受到大井眼影响，但是下部明显异常，应该验证常用的测井曲线特征：DT（声波）测井前、后应分别在无水泥粘附的套管中测量不少于10m的时差曲线，测量值应在187us/m±8(57us/ft±2us/ft)以内。声波时差曲线数值不应低于岩石的骨架值一般情况下，声波时差计算的地层孔隙度与补偿中子、补偿密度或岩性密度计算的地层孔隙度接近,因此三孔隙度曲线相关性非常好，是相互验证的追加选择重复曲线与主曲线形状相同，渗透层的重复测量值误差在±8.3"/m(±2.5pis/ft)以内DT套管值应该在57us/ft±2us/ftDT（红色）声波测井曲线异常，与其他曲线（尤其是中子密度曲线）没有相关性，应该验证总结第三，测井的所有曲线都是有其相关性的，简单总结一下比如：电性曲线相关性一定很好，SP-MSFL-DIL三孔隙度曲线相关性一定很好，DT-DEN-CN大井径会影响MSFL（降低）、DT/CN（孔隙度增大），DEN（密度降低），但是基本不会影响GR和DILGR泥岩指示性很好，MSFL对于薄互层的分辨也很好没有原因的曲线跳尖或者饱和、回零都应该验证最后，一定要善于对比临井测井响应特征，认真学习测井原始资料验收标准，监督测井队伍的测前测后刻度检验
