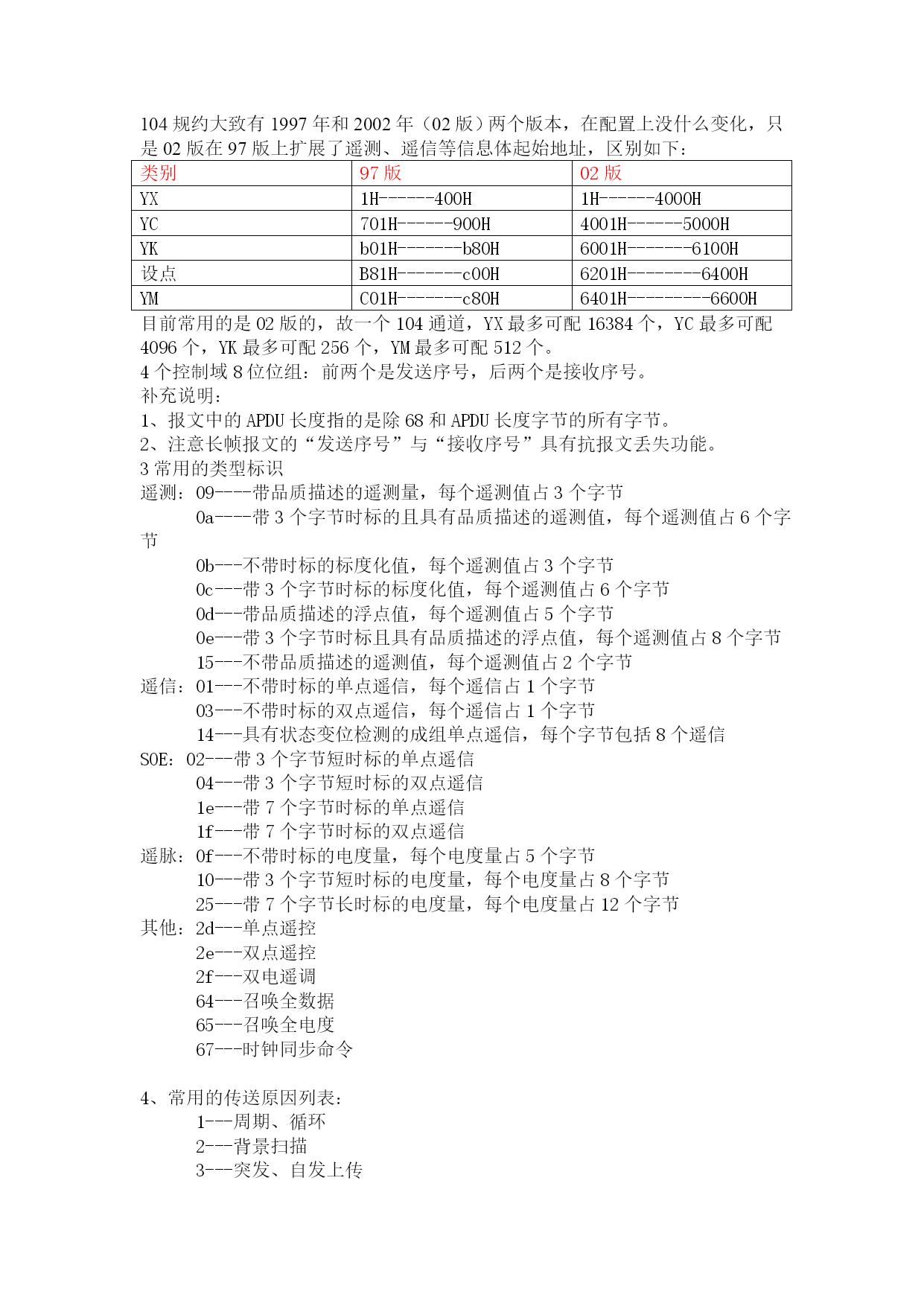

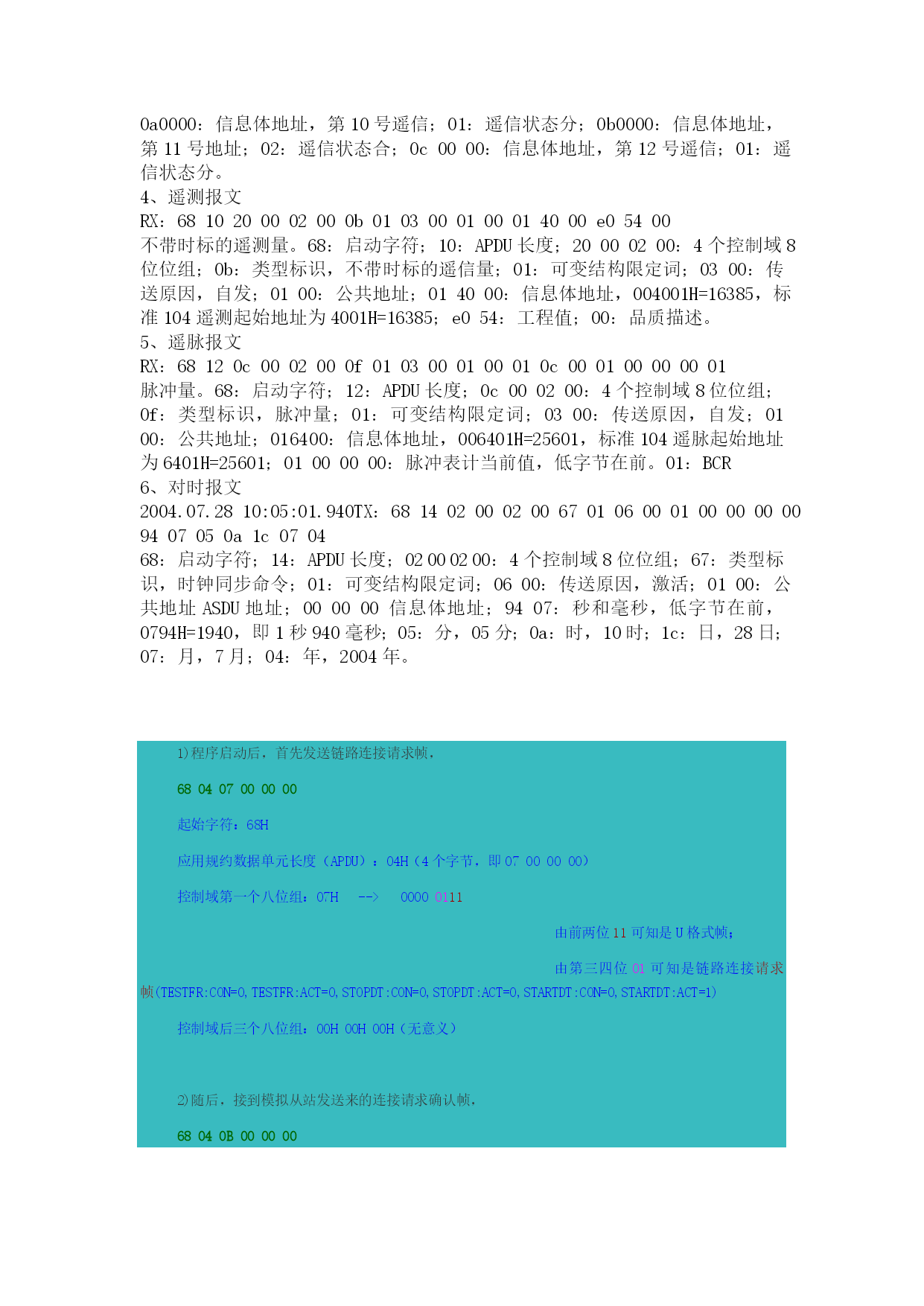

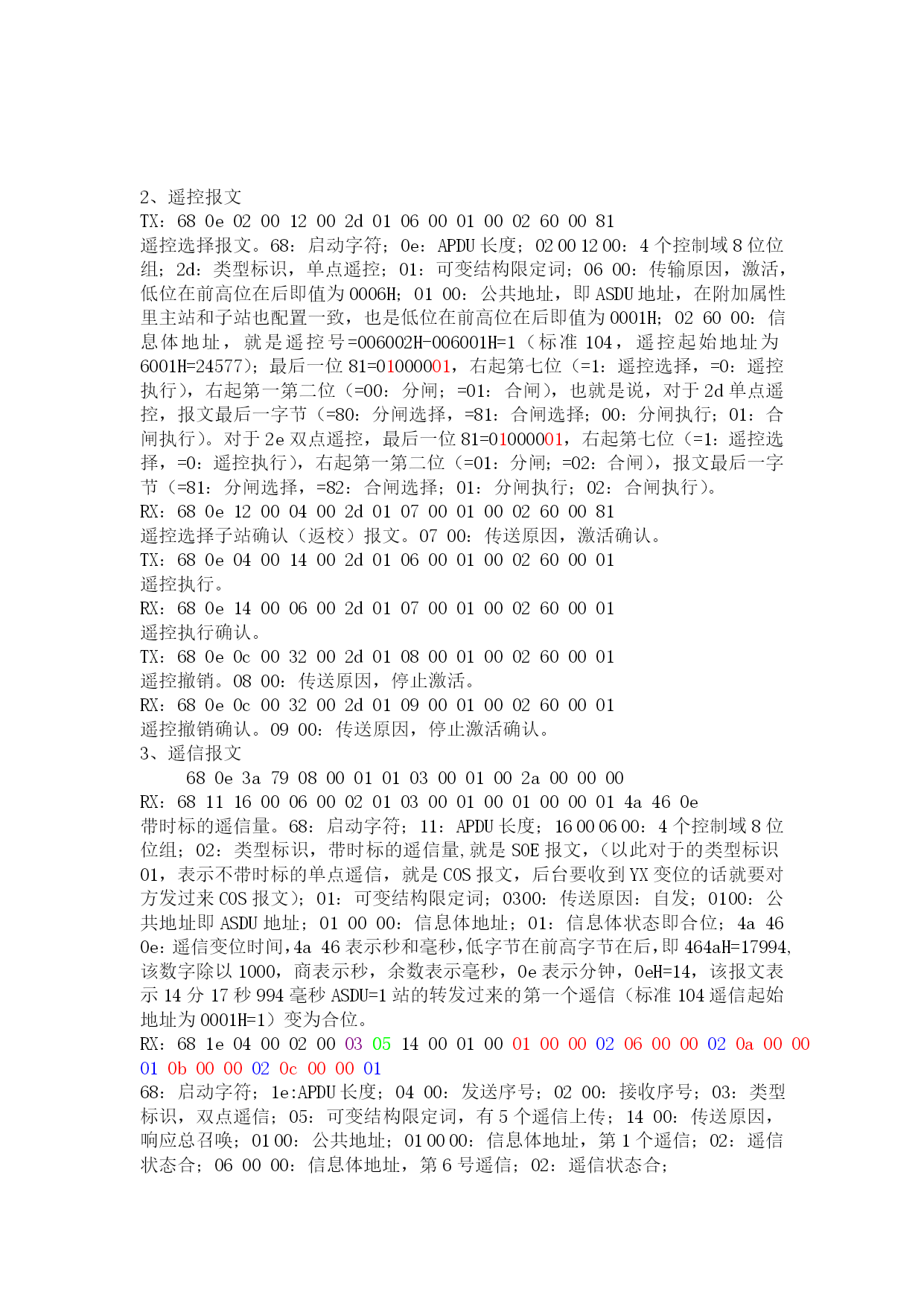

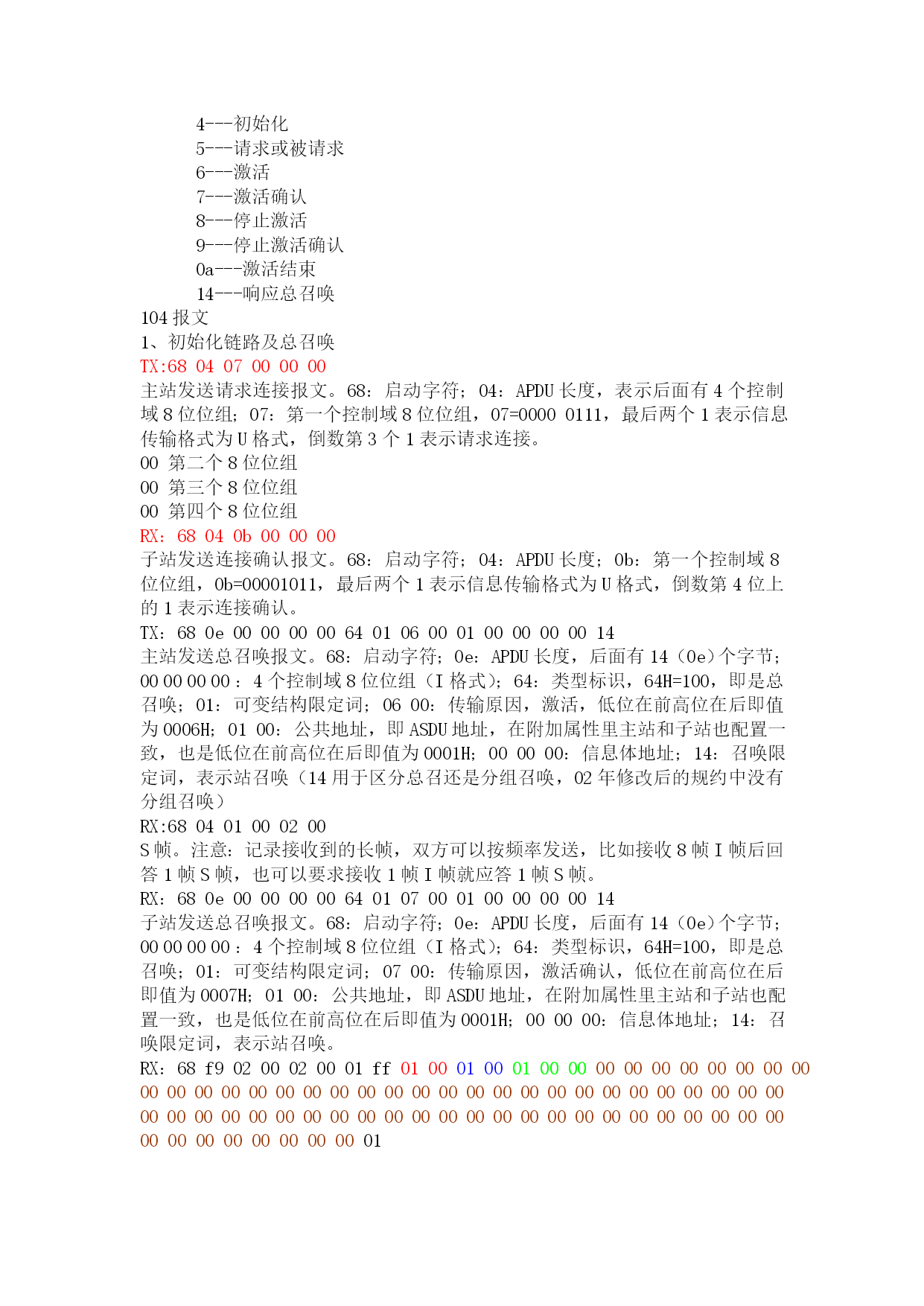

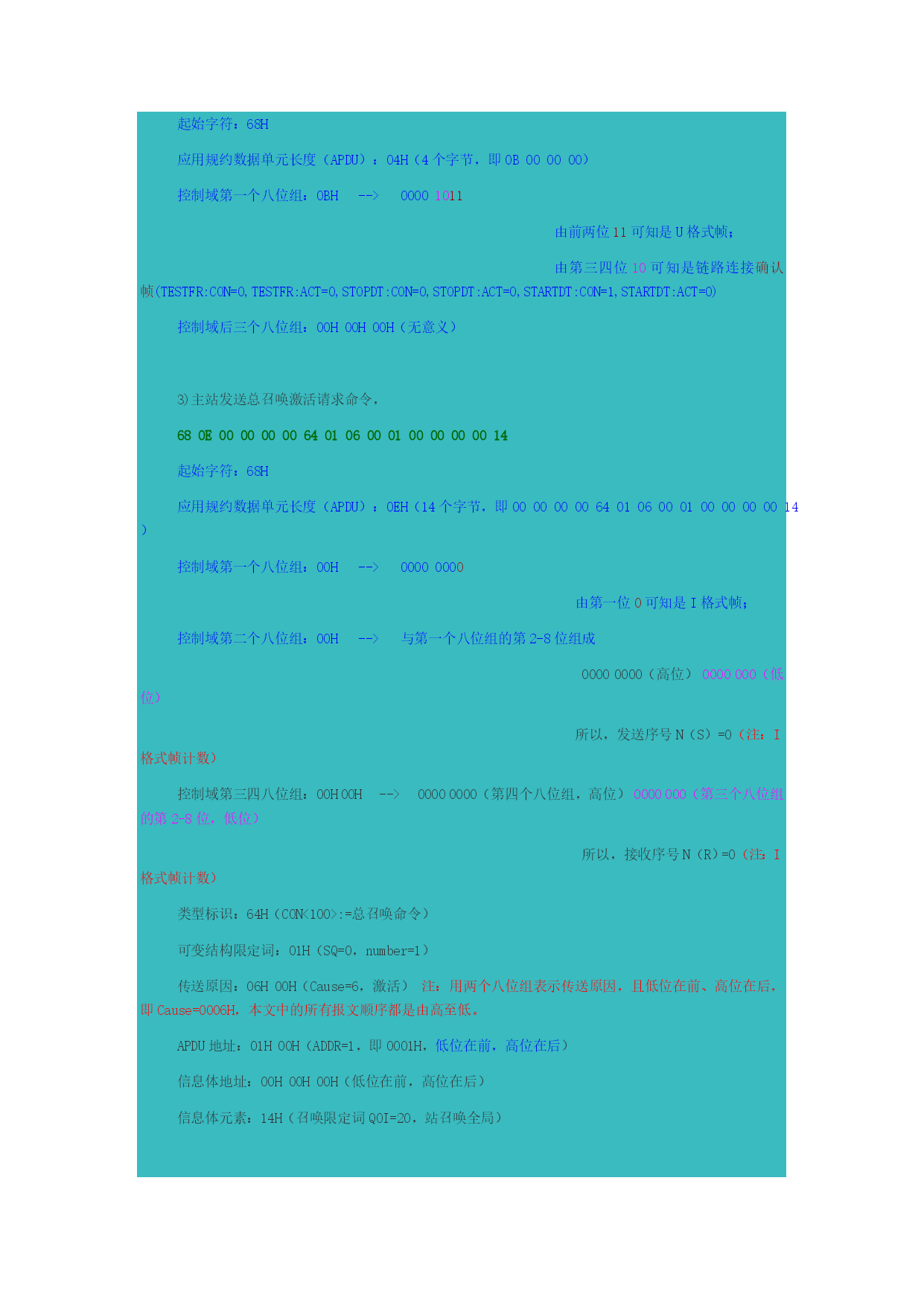

104规约大致有1997年和2002年（02版）两个版本，在配置上没什么变化，只是02版在97版上扩展了遥测、遥信等信息体起始地址，区别如下：类别97版02版YX1H------400H1H------4000HYC701H------900H4001H------5000HYKb01H-------b80H6001H-------6100H设点B81H-------c00H6201H--------6400HYMC01H-------c80H6401H---------6600H目前常用的是02版的，故一个104通道，YX最多可配16384个，YC最多可配4096个，YK最多可配256个，YM最多可配512个。4个控制域8位位组：前两个是发送序号，后两个是接收序号。补充说明：1、报文中的APDU长度指的是除68和APDU长度字节的所有字节。2、注意长帧报文的“发送序号”与“接收序号”具有抗报文丢失功能。3常用的类型标识遥测：09----带品质描述的遥测量，每个遥测值占3个字节0a----带3个字节时标的且具有品质描述的遥测值，每个遥测值占6个字节0b---不带时标的标度化值，每个遥测值占3个字节0c---带3个字节时标的标度化值，每个遥测值占6个字节0d---带品质描述的浮点值，每个遥测值占5个字节0e---带3个字节时标且具有品质描述的浮点值，每个遥测值占8个字节15---不带品质描述的遥测值，每个遥测值占2个字节遥信：01---不带时标的单点遥信，每个遥信占1个字节03---不带时标的双点遥信，每个遥信占1个字节14---具有状态变位检测的成组单点遥信，每个字节包括8个遥信SOE：02---带3个字节短时标的单点遥信04---带3个字节短时标的双点遥信1e---带7个字节时标的单点遥信1f---带7个字节时标的双点遥信遥脉：0f---不带时标的电度量，每个电度量占5个字节10---带3个字节短时标的电度量，每个电度量占8个字节25---带7个字节长时标的电度量，每个电度量占12个字节其他：2d---单点遥控2e---双点遥控2f---双电遥调64---召唤全数据65---召唤全电度67---时钟同步命令4、常用的传送原因列表：1---周期、循环2---背景扫描3---突发、自发上传4---初始化5---请求或被请求6---激活7---激活确认8---停止激活9---停止激活确认0a---激活结束14---响应总召唤104报文1、初始化链路及总召唤TX:680407000000主站发送请求连接报文。68：启动字符；04：APDU长度，表示后面有4个控制域8位位组；07：第一个控制域8位位组，07=00000111，最后两个1表示信息传输格式为U格式，倒数第3个1表示请求连接。00第二个8位位组00第三个8位位组00第四个8位位组RX：68040b000000子站发送连接确认报文。68：启动字符；04：APDU长度；0b：第一个控制域8位位组，0b=00001011，最后两个1表示信息传输格式为U格式，倒数第4位上的1表示连接确认。TX：680e0000000064010600010000000014主站发送总召唤报文。68：启动字符；0e：APDU长度，后面有14（0e）个字节；00000000：4个控制域8位位组（I格式）；64：类型标识，64H=100，即是总召唤；01：可变结构限定词；0600：传输原因，激活，低位在前高位在后即值为0006H；0100：公共地址，即ASDU地址，在附加属性里主站和子站也配置一致，也是低位在前高位在后即值为0001H；000000：信息体地址；14：召唤限定词，表示站召唤（14用于区分总召还是分组召唤，02年修改后的规约中没有分组召唤）RX:680401000200S帧。注意：记录接收到的长帧，双方可以按频率发送，比如接收8帧I帧后回答1帧S帧，也可以要求接收1帧I帧就应答1帧S帧。RX：680e0000000064010700010000000014子站发送总召唤报文。68：启动字符；0e：APDU长度，后面有14（0e）个字节；00000000：4个控制域8位位组（I格式）；64：类型标识，64H=100，即是总召唤；01：可变结构限定词；0700：传输原因，激活确认，低位在前高位在后即值为0007H；0100：公共地址，即ASDU地址，在附加属性里主站和子站也配置一致，也是低位在前高位在后即值为0001H；000000：信息体地址；14：召唤限定词，表示站召唤。RX：68f90200020001ff01000100010000000000000000000000000000000000000000000000000000000000000000000000000000000000
