PPR产品材料及配方.doc

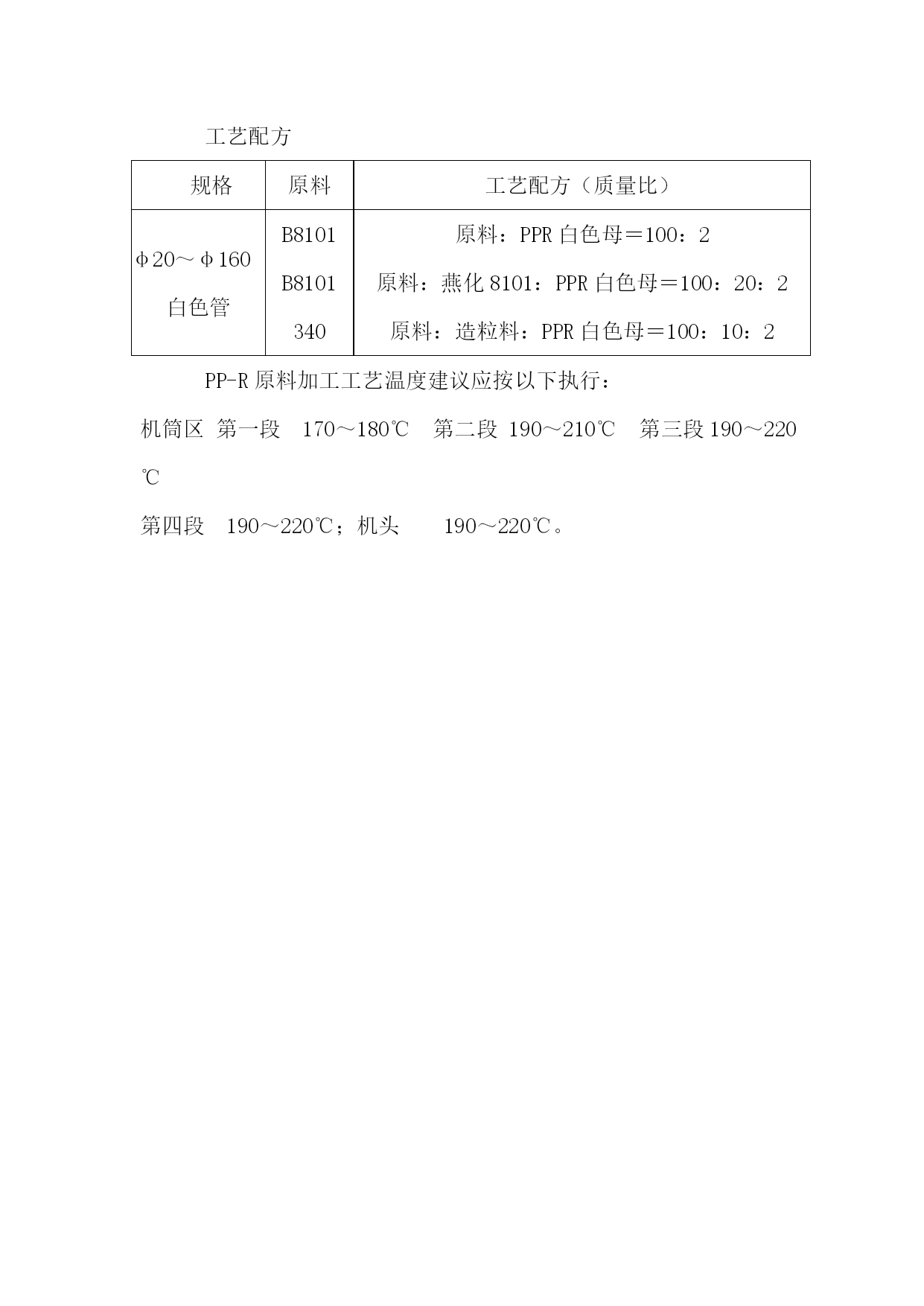

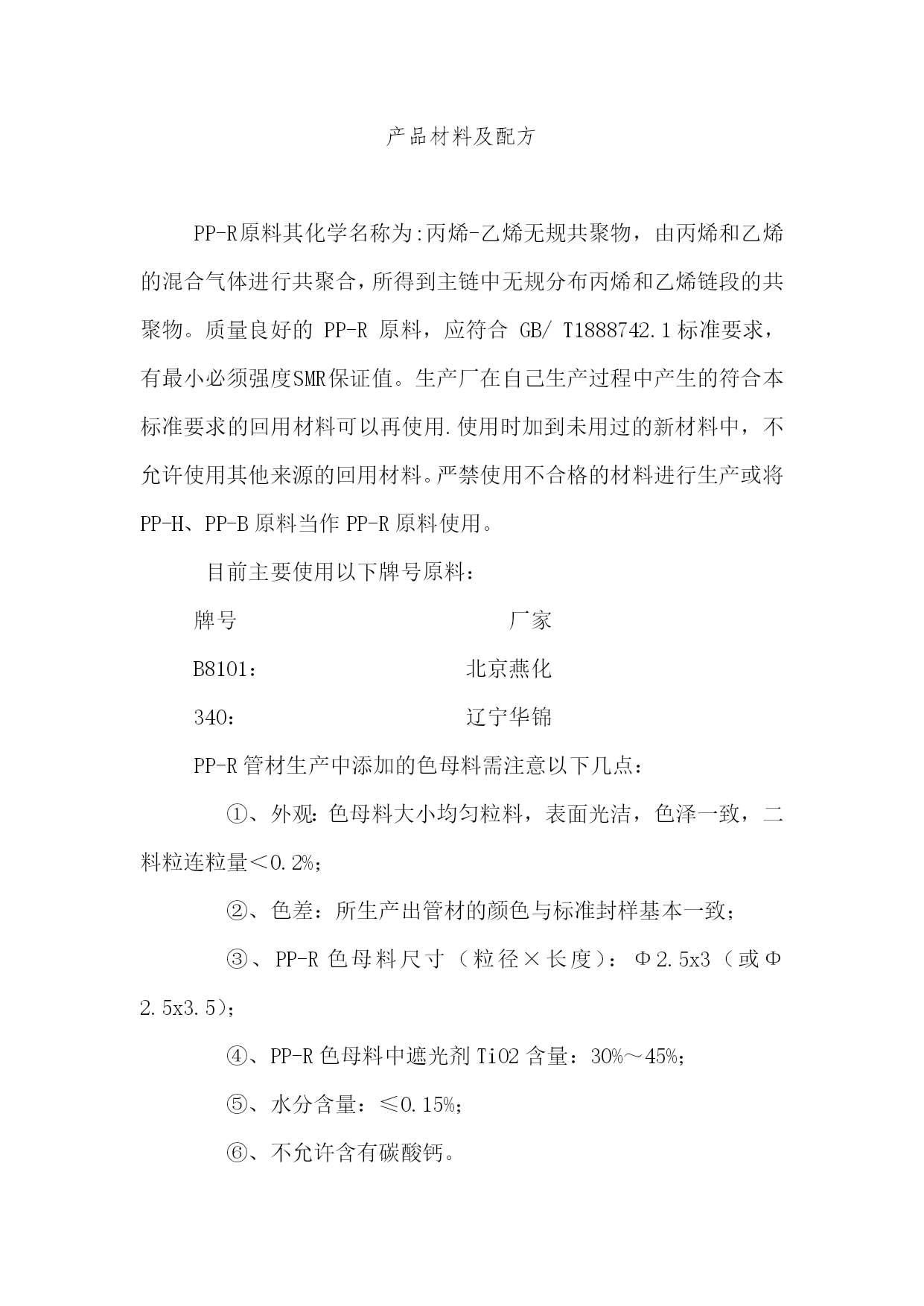

产品材料及配方PP-R原料其化学名称为:丙烯-乙烯无规共聚物，由丙烯和乙烯的混合气体进行共聚合，所得到主链中无规分布丙烯和乙烯链段的共聚物。质量良好的PP-R原料，应符合GB/T1888742.1标准要求，有最小必须强度SMR保证值。生产厂在自己生产过程中产生的符合本标准要求的回用材料可以再使用.使用时加到未用过的新材料中，不允许使用其他来源的回用材料。严禁使用不合格的材料进行生产或将PP-H、PP-B原料当作PP-R原料使用。目前主要使用以下牌号原料：牌号厂家B8101：北京燕化340：辽宁华锦PP-R管材生产中添加的色母料需注意以下几点：=1\*GB3①、外观：色母料大小均匀粒料，表面光洁，色泽一致，二料粒连粒量＜0.2%；②、色差：所生产出管材的颜色与标准封样基本一致；=3\*GB3③、PP-R色母料尺寸（粒径×长度）：Φ2.5x3（或Φ2.5x3.5）；=4\*GB3④、PP-R色母料中遮光剂TiO2含量：30%～45%；=5\*GB3⑤、水分含量：≤0.15%；⑥、不允许含有碳酸钙。工艺配方规格原料工艺配方（质量比）φ20～φ160白色管B8101B8101340原料：PPR白色母＝100：2原料：燕化8101：PPR白色母＝100：20：2原料：造粒料：PPR白色母＝100：10：2PP-R原料加工工艺温度建议应按以下执行：机筒区第一段170～180℃第二段190～210℃第三段190～220℃第四段190～220℃；机头190～220℃。
