opnet-安装过程中仿真出错问题.doc

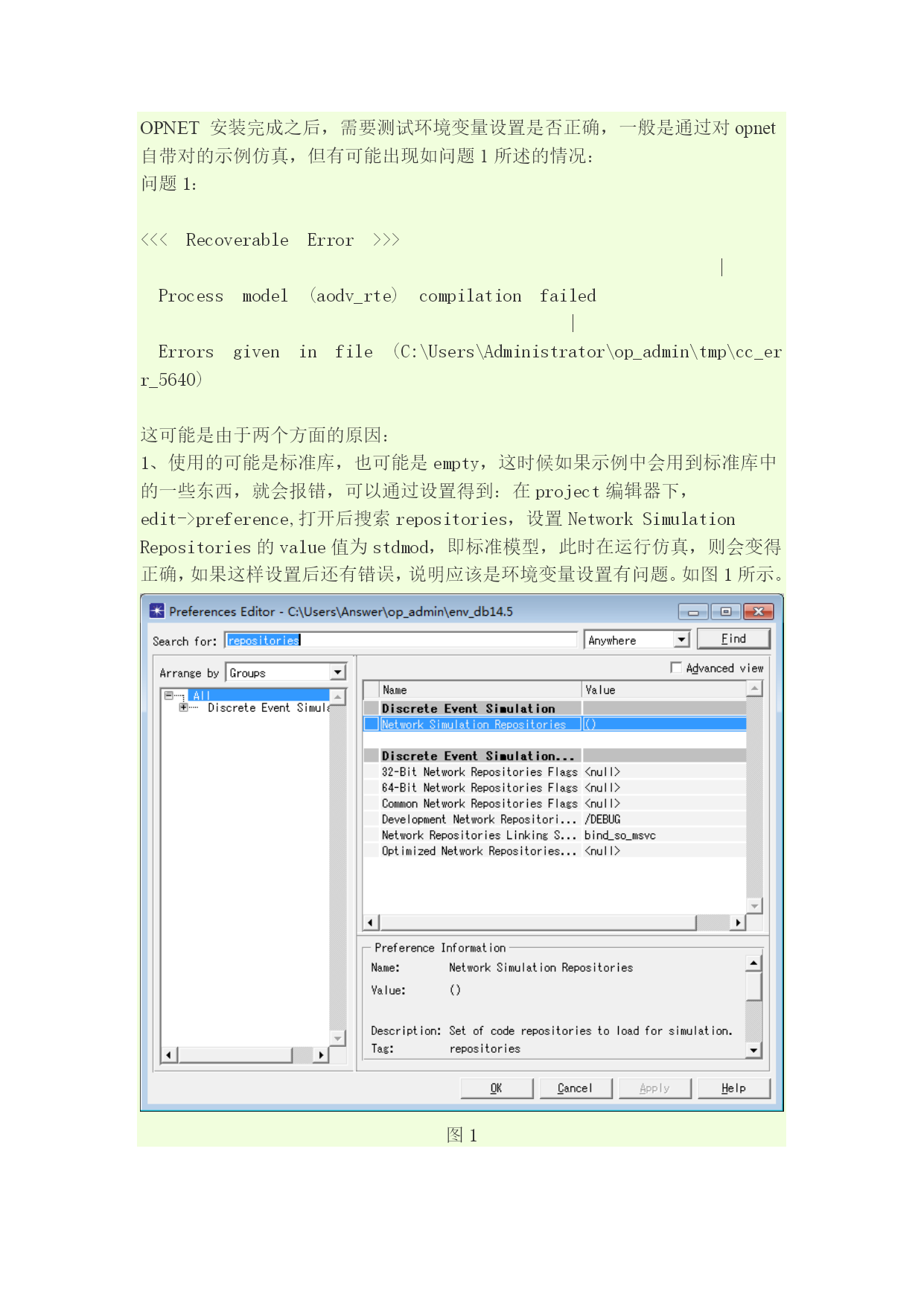

OPNET安装完成之后，需要测试环境变量设置是否正确，一般是通过对opnet自带对的示例仿真，但有可能出现如问题1所述的情况：问题1：<<<RecoverableError>>>|Processmodel(aodv_rte)compilationfailed|Errorsgiveninfile(C:\Users\Administrator\op_admin\tmp\cc_err_5640)这可能是由于两个方面的原因：1、使用的可能是标准库，也可能是empty，这时候如果示例中会用到标准库中的一些东西，就会报错，可以通过设置得到：在project编辑器下，edit->preference,打开后搜索repositories，设置NetworkSimulationRepositories的value值为stdmod，即标准模型，此时在运行仿真，则会变得正确，如果这样设置后还有错误，说明应该是环境变量设置有问题。如图1所示。图12、使用自己建立的模型进行仿真时，如果出现如图2所示的问题：问题2：<<<ProgramAbort>>>Thesetofmodelsnecessaryforrunningthesimulationisincomplete.Checkthatallthe'repositories'attributesarecomplete.T(0),EV(-),MOD(NONE),PROC(sim_load_repos_load)图2这是因为我们用的模型库已经不是标准的模型库了，我们是自己创建的模型库，所以需要修改设置：就是将问题1设置的NetworkSimulationRepository值stdmod删除，变回empty，如图3所示。图3这样仿真就会正确了。即使repository设置正确，有可能还会出现其它问题，以下几个是我遇到的：问题3：fatalerrorC1074:'IDB'isillegalextensionforPDBfile（fatalerrorC1074:“IDB”是PDB文件的非法扩展）这个问题主要是有兼容性问题造成的，我的系统时win732旗舰版，opnet14.5a以及vs2010，打开opnet和vs程序的属性，在兼容性里设置如图4、如图5所示。图4图5问题4：Errorsreportedbythebinderprogramfollow(thesemessageshavebeensavedin(C:\Users\Answer\op_admin\tmp\bind_err_8944):LINK:fatalerrorLNK1181:cannotopeninputfile'kernel32.lib'或者LINK:fatalerrorLNK1181:cannotopeninputfile'windef.h'这个问题主要是有环境变量设置中没有把一些库函数包含进去，有两个可能，第一，环境变量自己设置路径有误，如果检查无误之后，有可能就是因为有些文件opnet包含的时候是小写开头的文件，而不同的vs版本的这些文件可能时大写开头的，解决方法就是在vs安装报下搜索无法打开的文件，如果该文件所在的路径没被包含进去，则包含其路径，如果文件名称存在大小写的问题，将文件中的名称改掉，如：Kernel.lib改为kernel.lib。问题5：<<<RecoverableError>>>Objectrepositoryconstructionfailedduetoerrorsencounteredbythebinderprogram(bind_so_msvc)T(0),EV(-),MOD(NONE),PROC(sim_load_repos_rebuild)从网上找了这个问题的一些资料，有一个人是这样说的：出现这个错误一般是编译连接出错unresolvedexternalsymbol，常见的有以下可能性：（1）PipelineStage(Ccode)文件名与函数名不一样，这时改为同名就行了。（2）进程模型用到一个无法定位的外部函数，这时在进程模型编辑器中选择File->DeclareExternalFiles…，然后选中含有该外部函数的外部文件。（3）外部文件用到一个无法定位的函数，这时查看是否漏掉include需要用到的头文件。这个问题如果是伴随着问题4的问题，那么问题4解决了之后，它也就消失了就如第三点说的一样，至于是不是无法定位一个外部函数，这个得开自己的进程模型中有没有用到这个外部函数了，用到的话肯定需要声明呐！至于第一条的情况，我还没那么幸运遇到，无能为力。问题6：Errorsreportedbythebinderprogramfollow(thesemessageshavebeensavedin(C:\Users\Ans
