生活焚烧电厂热控课件演示幻灯片.ppt

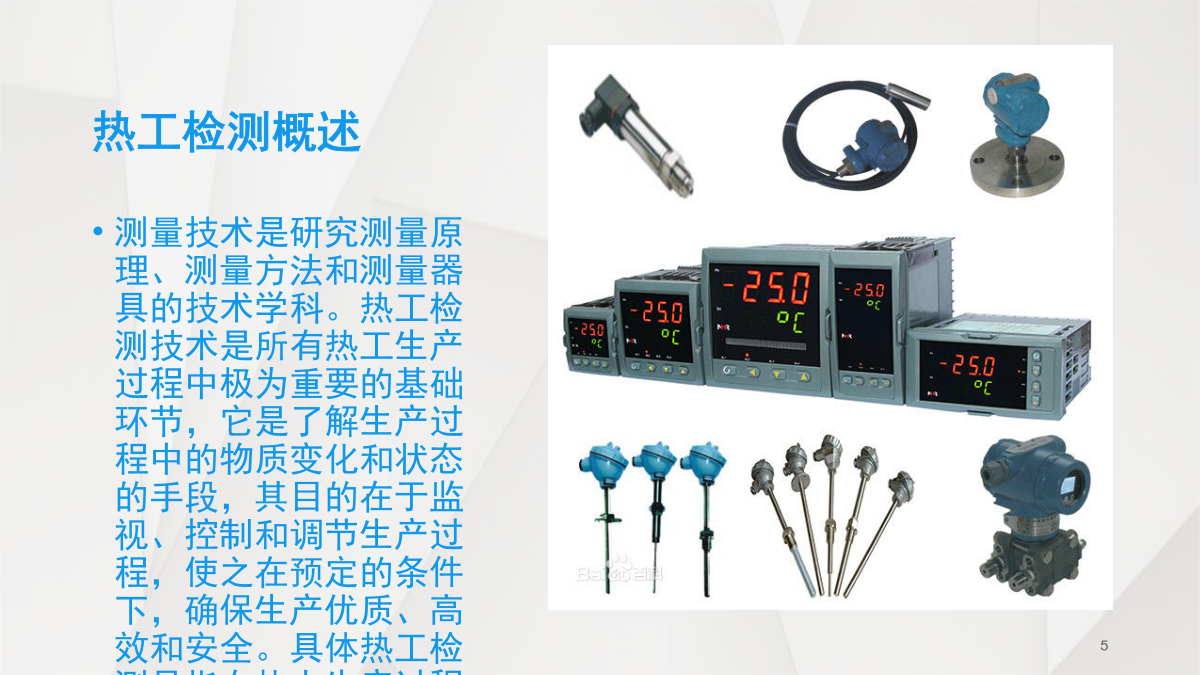

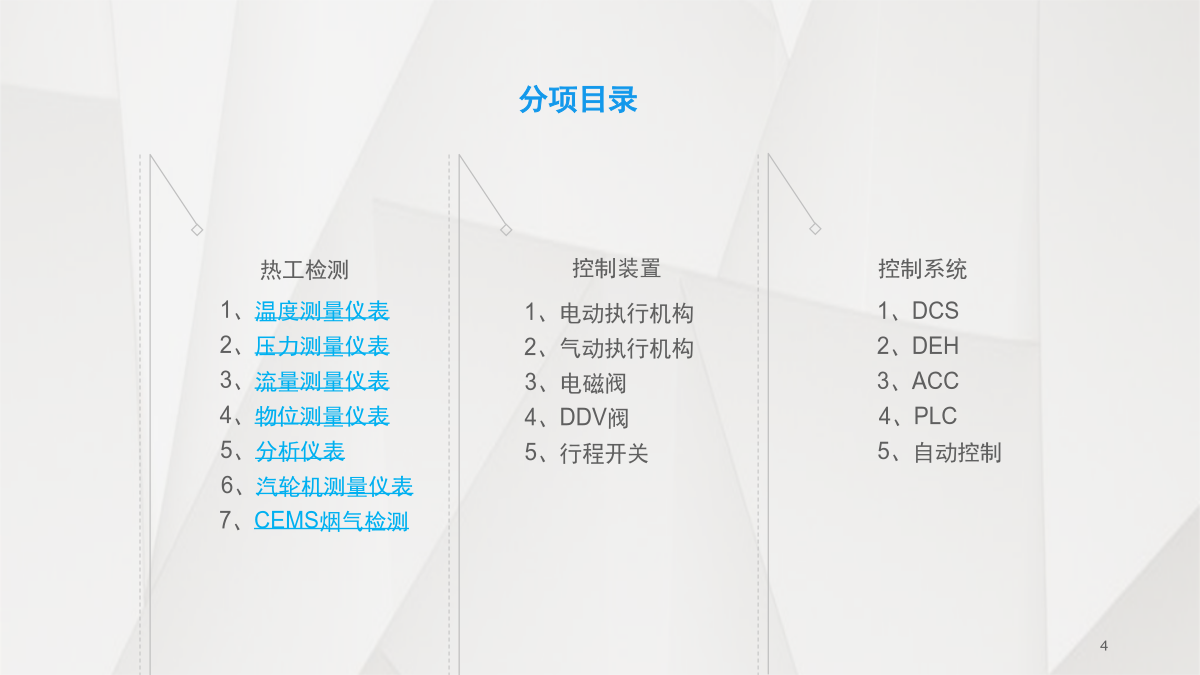

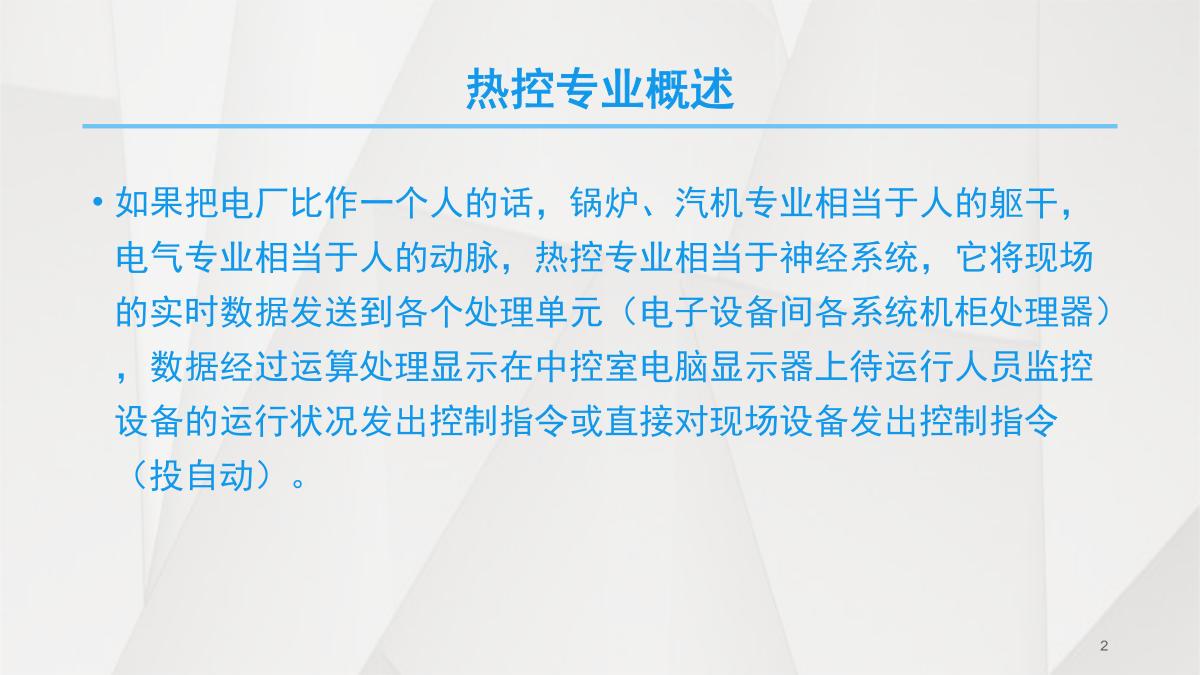

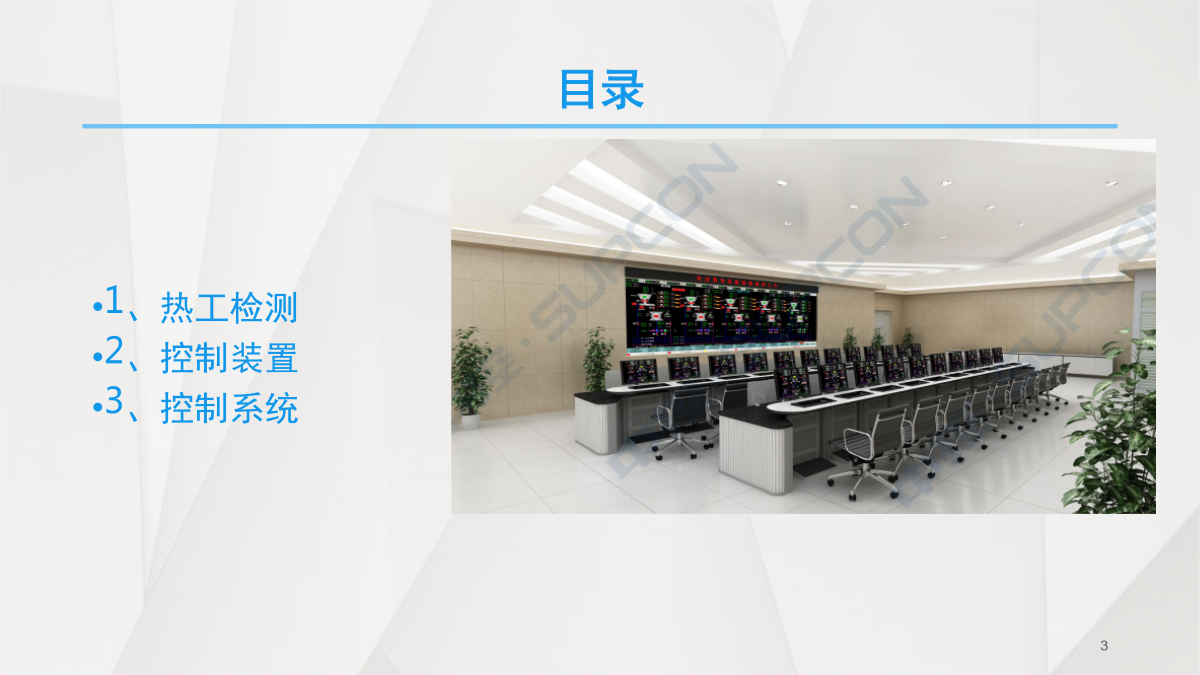

热工仪表及控制装置培训课件热控专业概述目录热工检测概述温度测量仪表-热电偶热电偶分度号温度测量仪表-热电偶温度测量仪表-热电阻温度测量仪表-热电阻温度测量仪表-二次表温度测量仪表-温度变送器温度测量仪表-双金属温度计温度测量仪表-双金属温度计压力测量仪表-压力变送器压力测量仪表-压力变送器压力测量仪表-压力变送器压力测量仪表-压力开关压力表通过表内的敏感元件（弹簧管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。按使用类型分为普通压力表、氨压力表、氧气压力表、电接点压力表、远传压力表、耐振压力表、带检验指针压力表、双针双管或双针单管压力表、数显压力表、数字精密压力表等。本厂主要是用弹簧管式和膜盒式压力表。流量测量仪表-流量计概述压力测量仪表-差压式流量计压力测量仪表-容积式流量计压力测量仪表-涡街式流量计压力测量仪表-电磁式流量计压力测量仪表-超声波式流量计液位测量仪表-概述液位测量仪表-磁翻板液位测量仪表-压力式液位料为测量仪表-超声波液位料为测量仪表-雷达液位测量仪表-电接点液位测量仪表-双色水位计料位测量仪表-重锤式料位计料位测量仪表-阻旋式料位计分析测量仪表-概述分析测量仪表-氧量氧分析仪分析测量仪表-在线PH计分析测量仪表-在线电导率计分析测量仪表-在线溶氧仪分析测量仪表-COD检测仪分析测量仪表-总磷分析仪分析测量仪表-浊度仪汽轮机安全监视及保护系统主要包括监视保护系统（TSI）TSI系统能连续地监测汽轮机的各种重要参数，例如：可对转速、偏心、轴振、瓦振、轴位移、胀差等参数进行监测，帮助运行人员判明机器故障，使得这些故障在引起严重损坏前能及时遮断汽轮发电机组，保证机组安全。TSI监测信息提供了动平衡和在线诊断数据，维修人员可通过诊断数据的帮助，分析可能的机器故障。本厂TSI系统有热膨胀、轴向位移、振动、转速、表决、电源等卡件及传感器。以机械零位为基准，监测汽轮机转子在轴向的窜动量。汽轮机轴向位移过大时，轻则可能造成烧瓦、轴颈局部弯曲事故，重则会导致汽轮机动静部分发生摩擦、碰撞，从而造成叶片折断、大轴弯曲、隔板和叶轮碎裂等恶性事故。汽轮机轴向位移设计报警限值、停机保护限值，越过停机限值时ETS动作停机。汽轮机测量仪表（TSI）-振动传感器汽轮机测量仪表（TSI）-转速传感器汽轮机测量仪表（TSI）-热膨胀传感器CEMS烟气检测-系统概述CEMS烟气检测-污染源CEMS烟气检测-系统图CEMS烟气检测-排放标准一种能提供直线或旋转运动的驱动装置，它利用某种驱动能源并在某种控制信号作用下工作。执行机构使用液体、气体、电力或其它能源并通过电机、气缸或其它装置将其转化成驱动作用。其基本类型有部分回转(Part-Turn)、多回转(Multi-Turn)及直行程(Linear)三种驱动方式控制装置-气动执行机构控制装置-电磁阀控制装置-DDV阀行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。控制系统-概述控制系统-DCS控制系统-DCS控制系统-汽包水位三冲量自动控制控制系统-DEH控制系统-ACC(自动燃烧控制系统)PLC控制系统，ProgrammableLogicController，可编程逻辑控制器，专为工业生产设计的一种数字运算操作的电子装置，它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。是工业控制的核心部分。
