590DSELitev2.09软件上下载方法.doc

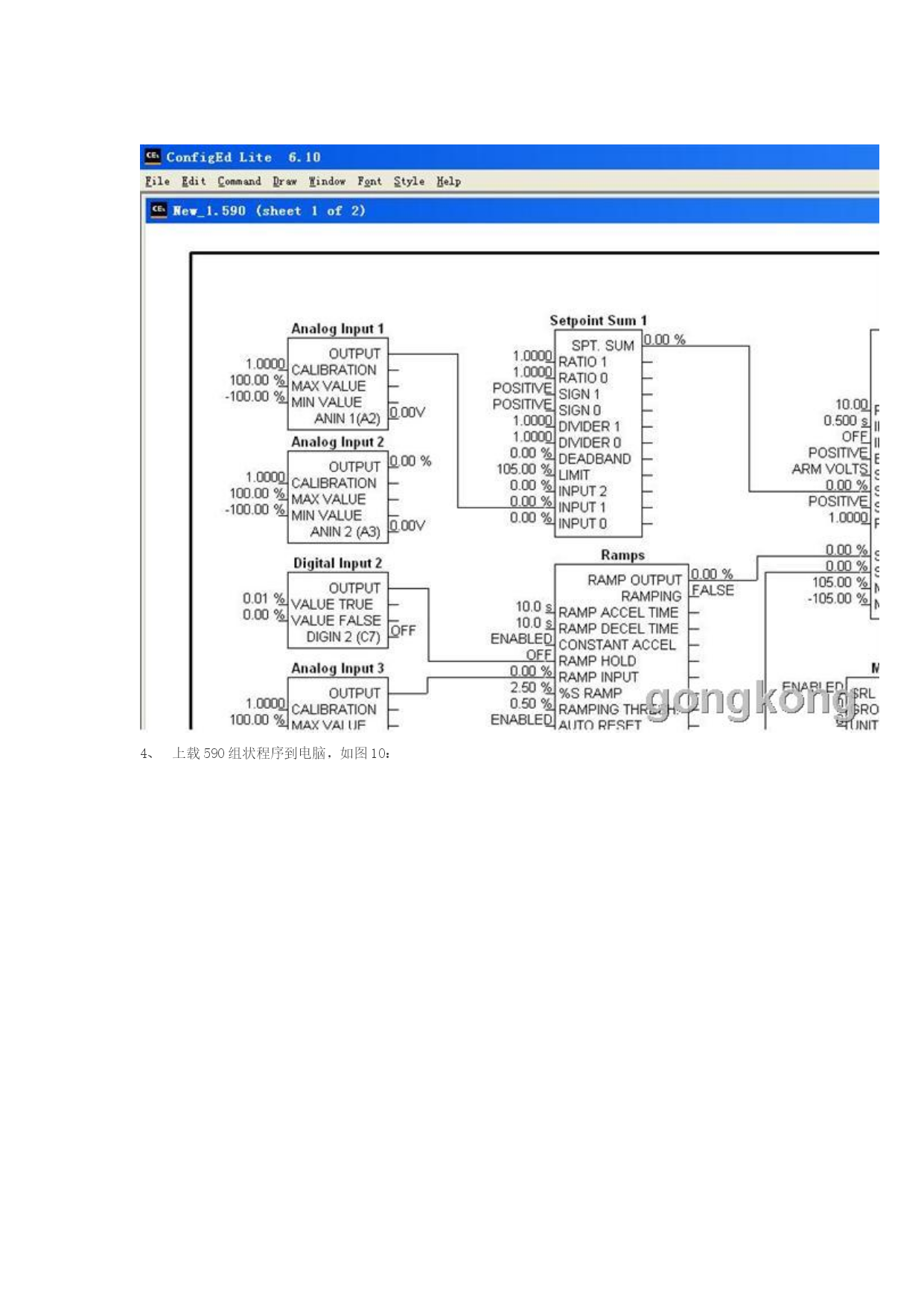

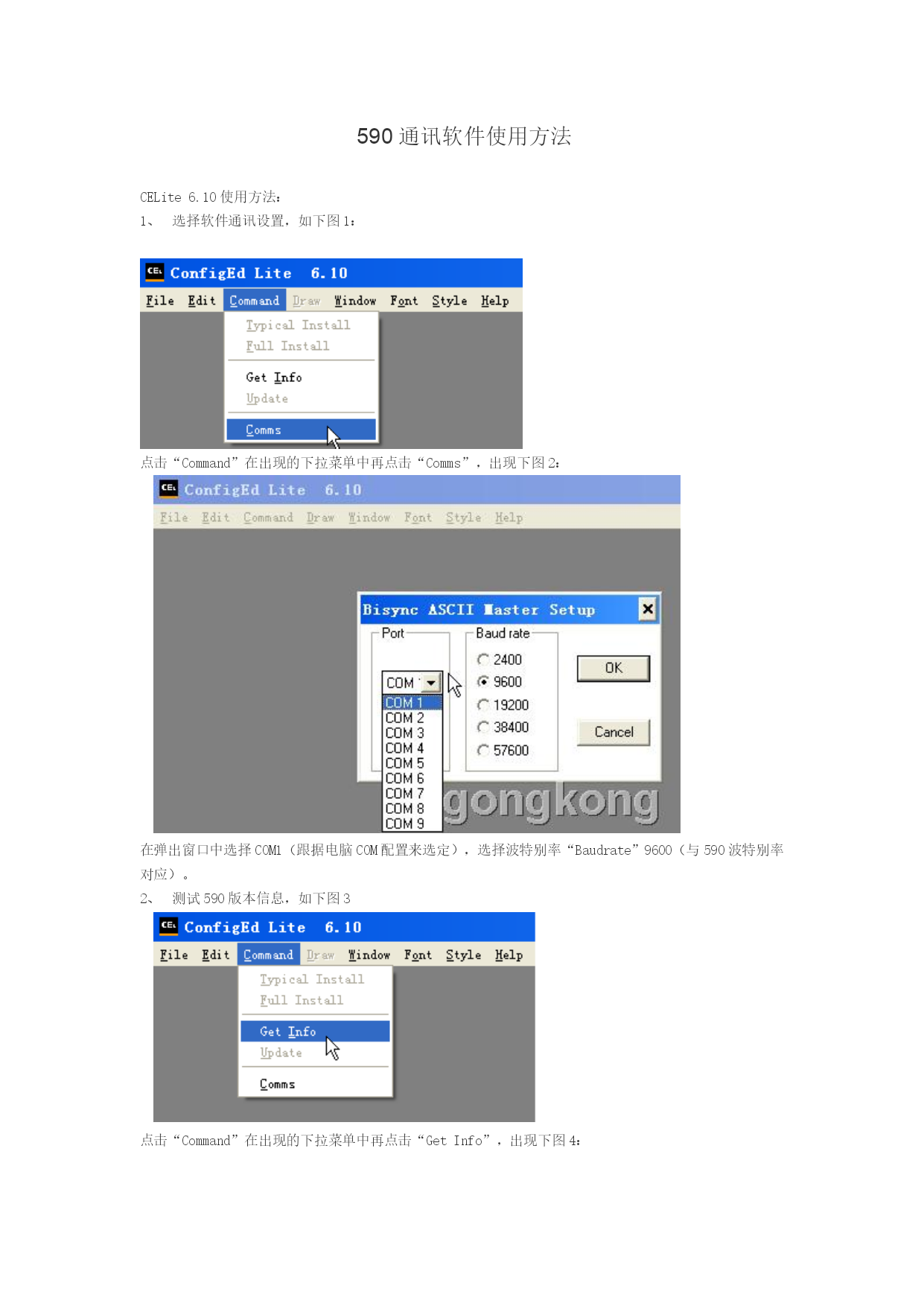

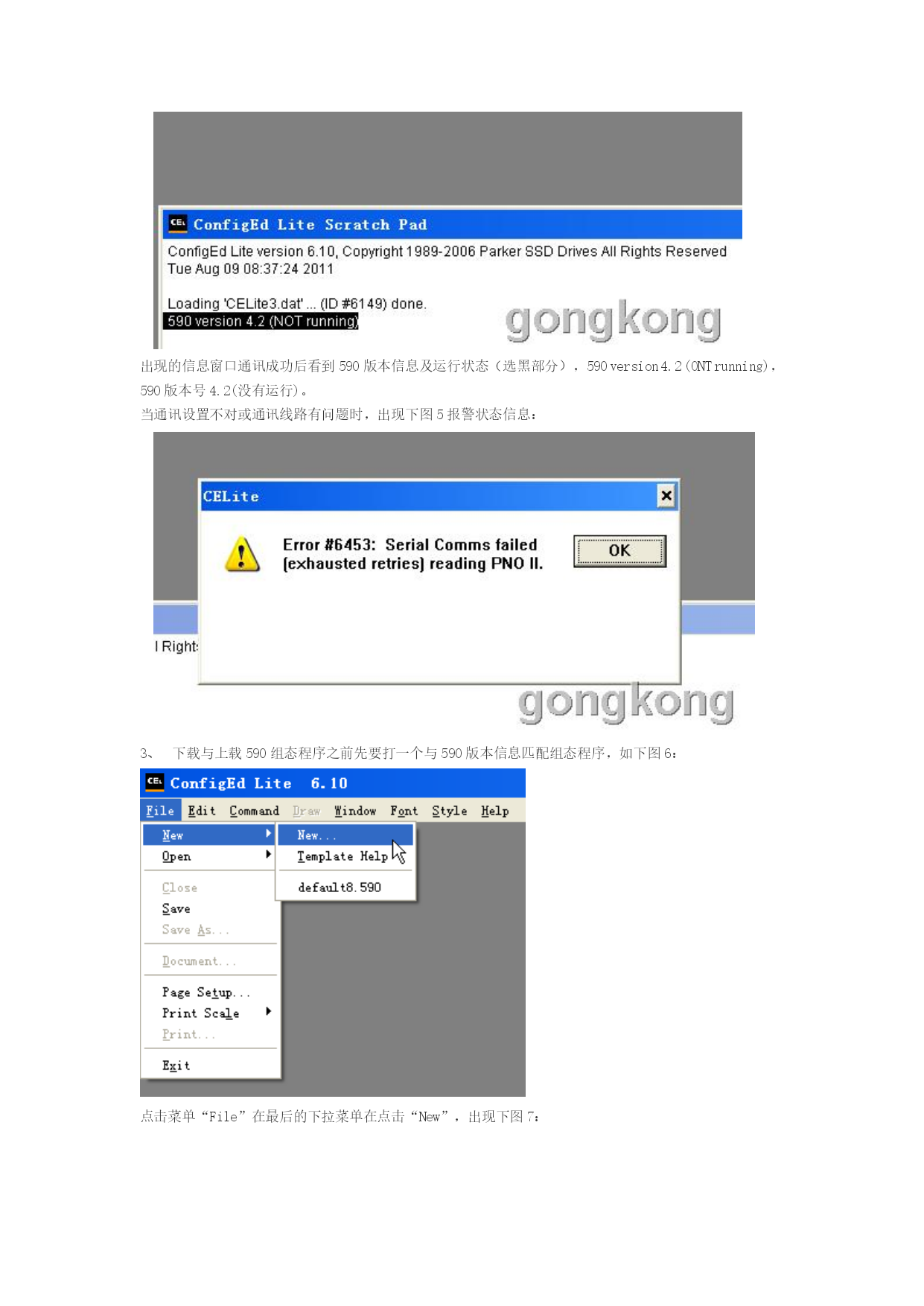

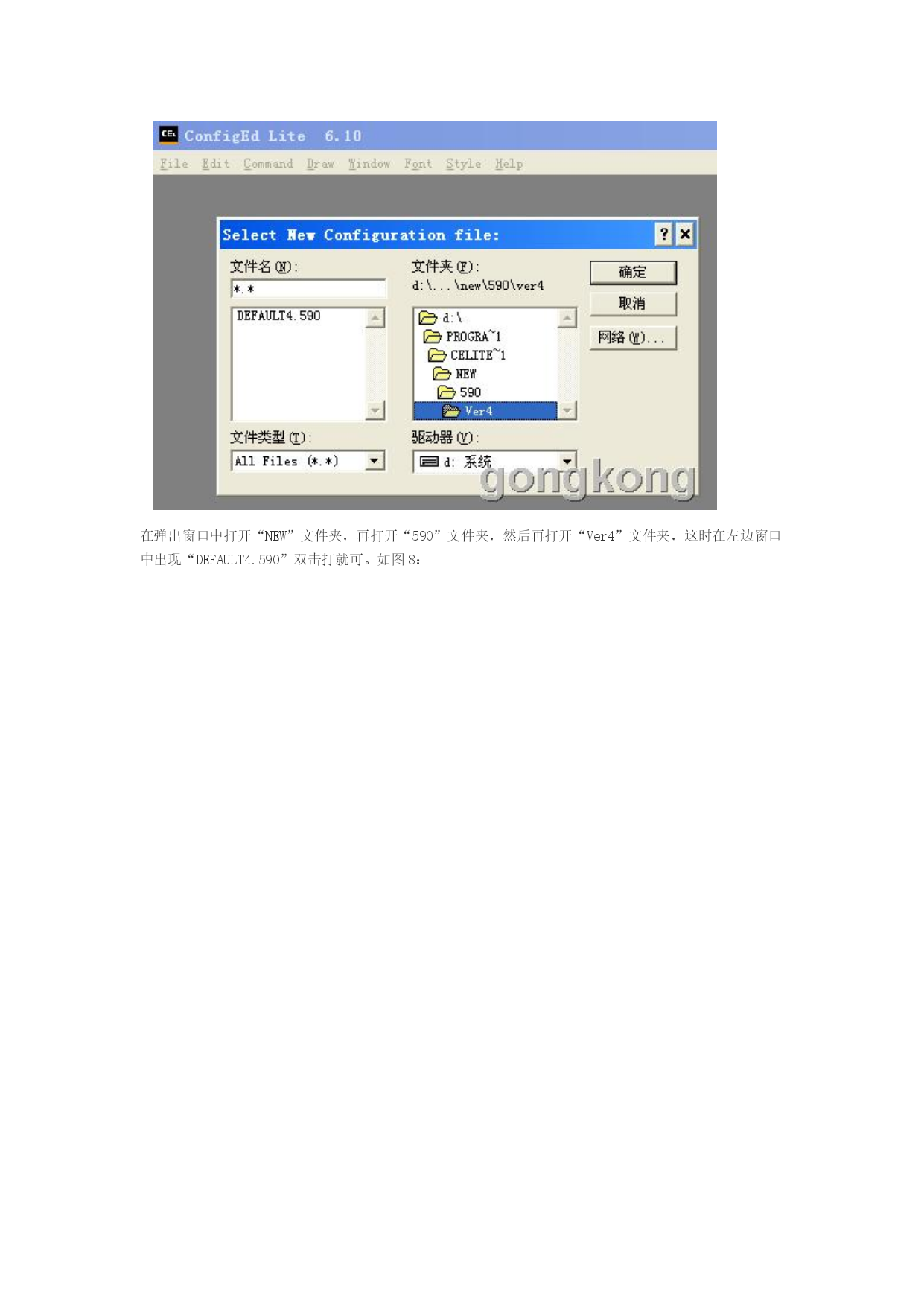

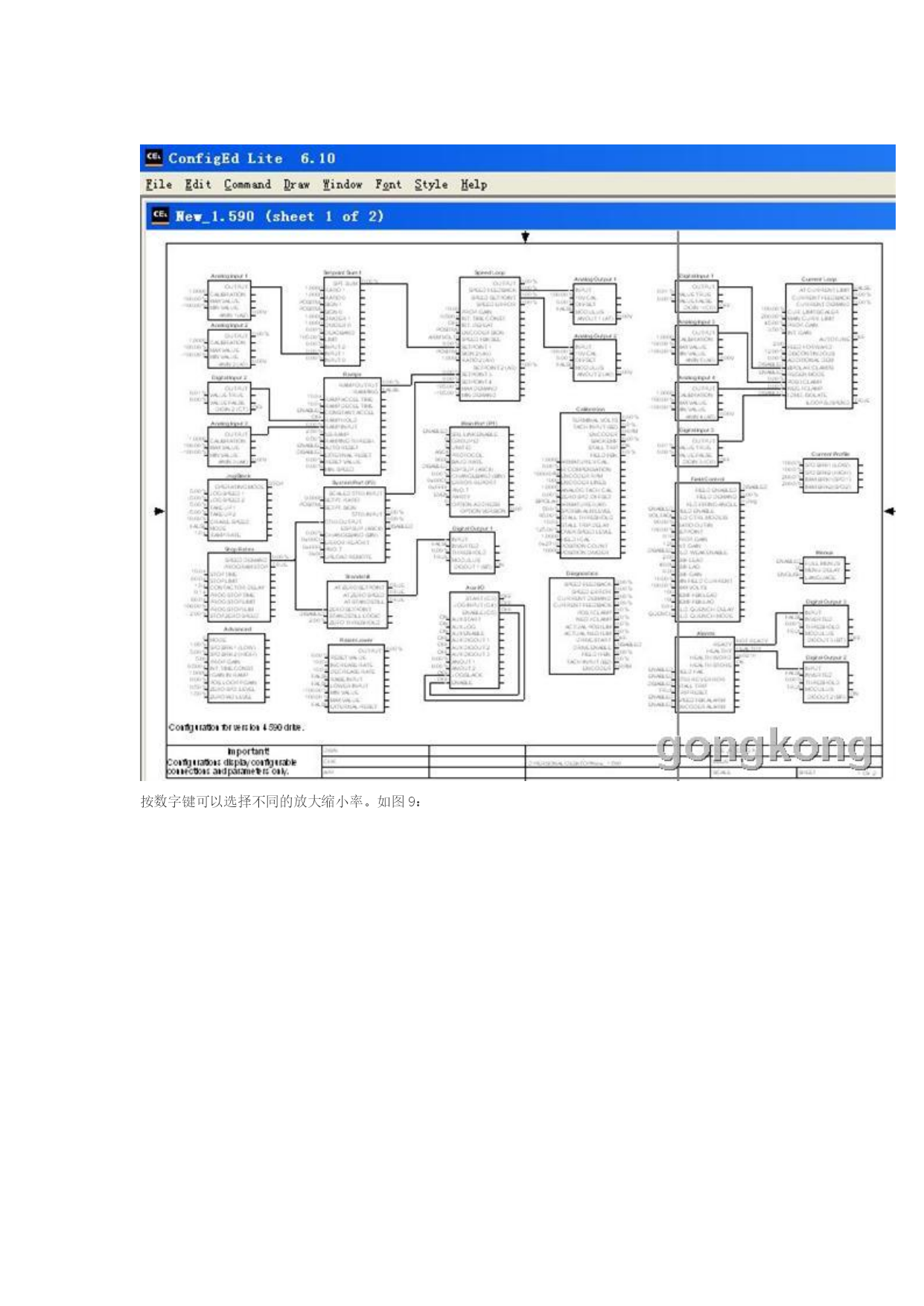

590通讯软件使用方法CELite6.10使用方法：1、选择软件通讯设置，如下图1：点击“Command”在出现的下拉菜单中再点击“Comms”，出现下图2：在弹出窗口中选择COM1（跟据电脑COM配置来选定），选择波特别率“Baudrate”9600（与590波特别率对应）。2、测试590版本信息，如下图3点击“Command”在出现的下拉菜单中再点击“GetInfo”，出现下图4：出现的信息窗口通讯成功后看到590版本信息及运行状态（选黑部分），590version4.2(ONTrunning)，590版本号4.2(没有运行)。当通讯设置不对或通讯线路有问题时，出现下图5报警状态信息：3、下载与上载590组态程序之前先要打一个与590版本信息匹配组态程序，如下图6：点击菜单“File”在最后的下拉菜单在点击“New”，出现下图7：在弹出窗口中打开“NEW”文件夹，再打开“590”文件夹，然后再打开“Ver4”文件夹，这时在左边窗口中出现“DEFAULT4.590”双击打就可。如图8：按数字键可以选择不同的放大缩小率。如图9：4、上载590组状程序到电脑，如图10：在下拉菜单中点击“ExtractDriveParameters”就可，如图11：上载进度条满后，上载590组态程序完成。5、下载组态程序到590，在下拉菜单中点击“FullInstall”，如图12：在弹出窗口中点击“Install”，如图13：下载进度条满后，下载完成，如图14：DSELite2.09使用方法：1、在每次打开组态软件时，软件都会自动连接590并在下面的信息窗口中显示590版本信息。如下图15：本次使用的590C系列，590Version4.2(NOTrunning)，590版本号4.2(没有运行)。如果通讯不成功或没有连接590，不显示590版本信息。2、软件的通讯设置，点击工具图标“CommPort”，如图16：出现下拉窗口选择“COM1”（跟据电脑COM配置来选定），再选波特率为“AUTO”（自动），如图17：3、下载与上载590组态程序之前先要打一个与590版本信息匹配组态程序，如下图18：在最后下拉菜单中点击“Ver4”，最选择“DEFAULT4.590”就可以，如下图19：按数字键可以选择不同的放大缩小率。4、上载590组状程序到电脑，在下拉菜单中点击“ExtractDriveParameters”如图20：在右下角中有进度条显示，进度条满上载590组态程序完成。如图21：5、下载组态程序到590，在下拉菜单中点击“Install”，如图22：右下角进度条满下载组态程序到590完成。如图23590P假负载调试设置一、恢复出厂参数同时按住上下键“▲▼”，然后接通控制（辅助）电源，所有指示灯闪烁后放开。恢复出厂参数成功，切记不能操作保存参数动作。二、调整运行参数MENULEVEL→(M键)DIAGNOSTTCS→(▲键)CONFIGUREDRIVE→(M键)CONFIGUREENABLE→(M键)DISABLED改为ENABLED→(E建)CONFIGUREENABLE→(▼键)NOMMOTORVOLTS(电枢电压设设置)→(M键)改为200V→(E建)NOMMOTORVOLTS→(▼键)ARMATURECURRENT(电枢电流设置)→(M键)改为10A→(E建)ARMATURECURRENT→(▼键)FIELDCURRENT(励磁电流设置)→(M键)改为1A→(E建)FIELDCURRENT→(▼键)FLD.VOLTSRATIO（励磁电压输入比率设置）→(M键)改为50%→(E建)FLD.VOLTSRATIO→(▼键)SPD.PROR.GAIN（速度环比例值设置）→(M键)改为1.00→(E建)SPD.PROR.GAIN→(▼键)CONFIGUREENABLE→(M键)ENABLED改为DISABLED→(E建)MENULEVEL完成设置。三、电机电枢额定电流、励磁额定电流参数设置额定值设置：MENULEVEL→(M键)DIAGNOSTTCS→(▲键)CONFIGUREDRIVE→(M键)CONFIGUREENABLE→(M键)DISABLED改为ENABLED→(E建)CONFIGUREENABLE→(▼键)ARMATURECURRENT(电枢电流设置)→(M键)改为电枢额定电流值→(E建)ARMATURECURRENT→(▼键)FIELDCURRENT(励磁电流设置)→(M键)改为励磁额定电流值→(E建)FIELDCURRENT→(▼键)CONFIGUREENABLE→(M键)ENABLED改为DISABLED→(E建)MENULEVEL完成设置；保存参数：MENULEVEL→(M键)DIAGNOSTTCS→(▲键)PARAMETER
