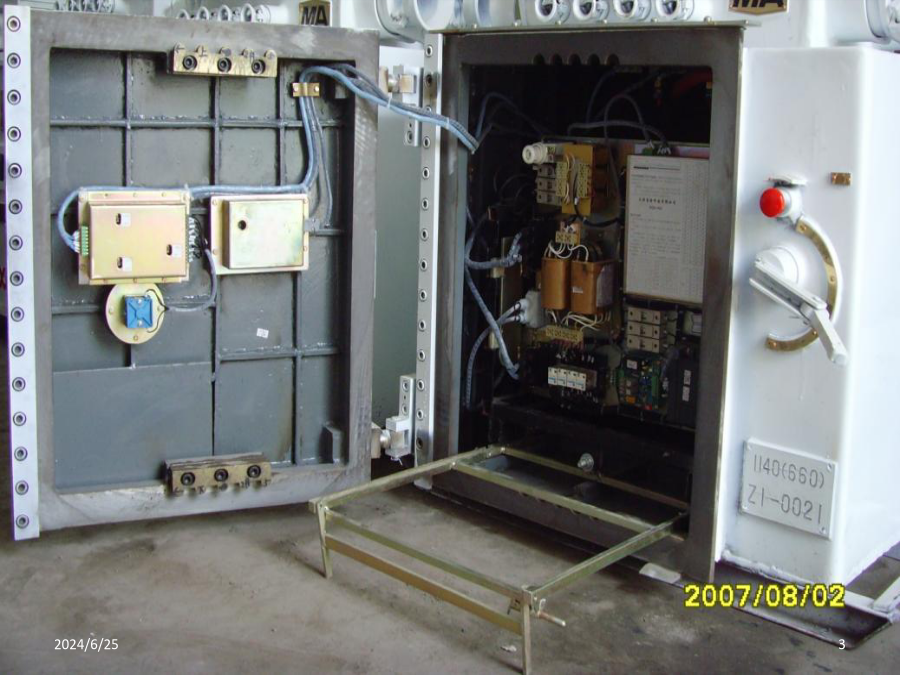

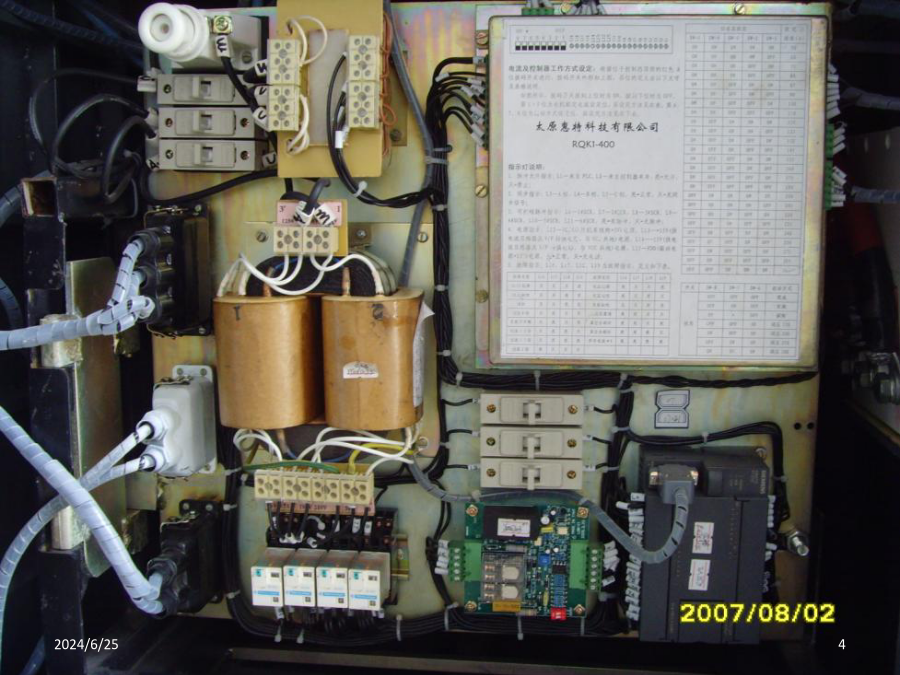

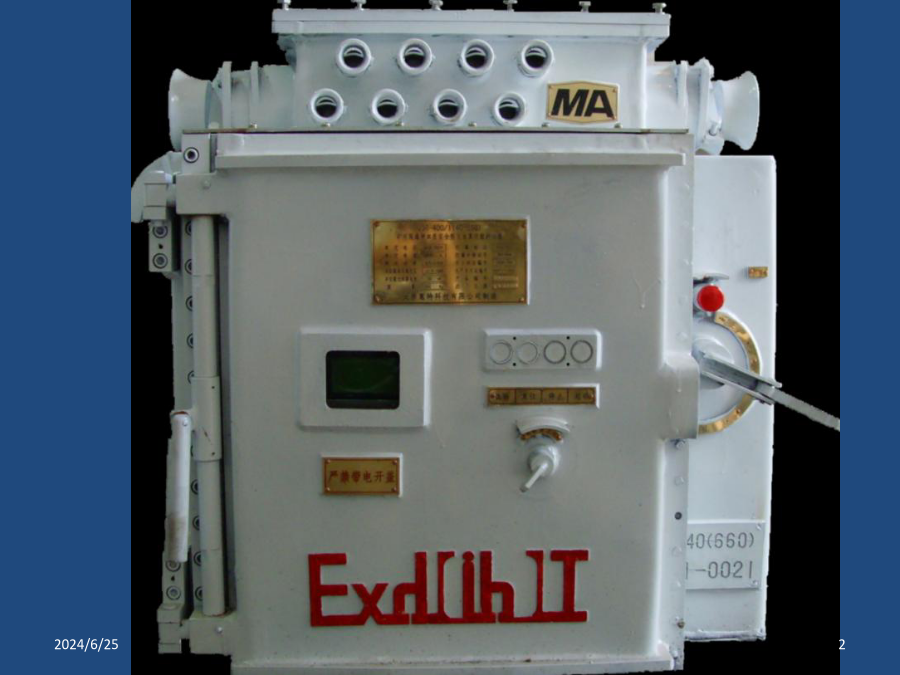

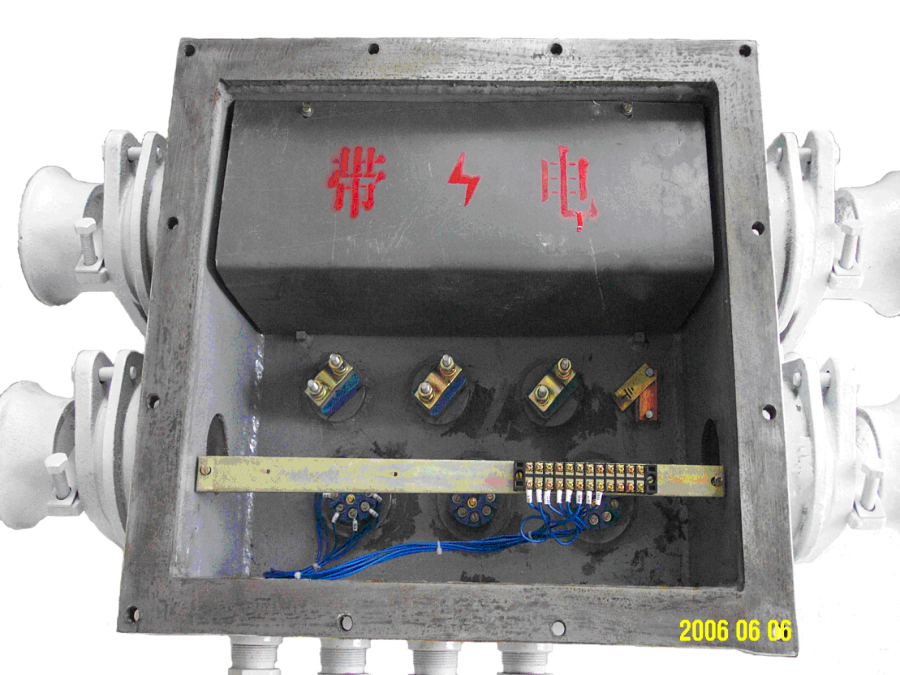

QJR系列矿用隔爆兼本质安全型交流真空软起动器培训讲义太原惠特技有限公司23451、隔离换向开关2、可控硅组件3、真空接触器4、电源变压器5、同步变压器6、熔断器7、电流传感器8、控制器9、中文液晶显示器10、可编程序控制器11、继电器12、压敏电阻13、阻容吸收14、先导组件15、驱动板16、漏电保护器17、闭锁按钮18、转换开关19、终端元件板1、多台开关的本控/远控操作取决于首台的选择，除首台外其余开关的本控/远控选择开关须打到远控位2、首台、中间台的单台/多台选择开关要打到多台位，末台打到单台位3、闭锁可以从首台的远控盒连接，也可以从末台开关的85、86端子连接；若要从末台连接闭锁开关，则末台的单台/多台选择开关要打到多台位4、如中间某台开关打到单台位，则其前面的开关正常启动，其后的开关将拒动5、如仅启动某些开关，只需把其余开关的检修/工作选择开关打到检修位即可多台级联及闭锁在多台使用时，任一台起动器停止工作，都将使所有起动器停止运行。任意一台故障停机，所有开关不能启动。在多台使用时，使用前先要调整各电机的转向，并且要核对显示器显示设定状态信息是否正确、一致。闭锁接点必须是无源的接点，要求正常工作时闭合，故障时断开。终端元件必须和闭锁接点安装在一处，否则，会失去闭锁线路开路、短路保护功能!293031型号规格位名SW-8保护性能（说明书）c)断相保护d)过载、过流保护e)短路保护起动过程中当电流达到8Ie（+20%，-10%）整定电流时，短路保护动作切断起动器，动作时间0.2-0.4s。短路保护用复位按钮手动复位。f)堵转保护在电机全压运行过程中，控制器检测负载电流，当电流达到2Ie整定电流时，控制器发出运行过载故障信号，PLC动作切断起动器。g)过电压保护起动器的晶闸管两端设置压敏电阻及阻容保护。压敏电阻漏电流1mA电压为2200V。负荷出线侧接有星型连接的压敏电阻,防止电动机绕组过电压。1234567891011故障分析与排除故障现象51QJR原理简述：1、上电：Q0.7输出，开始漏电检测（若有漏电，I0.7灭，显示器显示漏电）2、启动：I0.6亮→Q0.7灭，停止漏电检测①Q0.5亮→KA2吸合→KA2-2闭合，先导自保；KA2-1闭合，KM2吸合→KM2-3断开，断开漏电检测回路；KM2-2闭合，将KM2吸合信号反馈给PLC，I1.3亮②Q0.0亮，输出软起信号给控制器→I0.0亮，控制器收到信号后反馈给PLC；控制器根据同步变压器、电流传感器提供信号，按预设程序触发可控硅的导通，起动器开始软起动3、20秒后：I0.2亮，控制器给PLC发送软起完成信号→Q0.6亮→KA1吸合→KM1吸合→KM1-1闭合，将KM1吸合信号反馈给PLC，I1.1亮4、总结：启动→KA2吸合→KM2吸合→软起完成后→KA1吸合→KM1吸合停止→触发可控硅全开通→KA1断开→KM1断开→延时0.5秒后→KA2断开→KM2断开复位开关使用：接线①正确连接电源与电机；②正确连接远控与级联线路；③检查开关内部线路有无虚接、端子是否插好；④检查保险是否损坏。设定①电源变压器，电压等级设定，1140V还是660V；②漏电保护器，漏电保护等级，1140V都拔至ON（左），660V都拔至OFF（右）；③控制器，8个拔动开关（竖着为OFF，摁下为ON），从右到右依次为1-8，电流整定1-5、起动方式设定6-8，参照控制器表面贴纸；④PLC，POT0（左）起动延时和POT1（右）预警时间的设定，顺时针增大，逆时针减小，默认为0；⑤先导，3个转换开关，本控/远控、单台/多台、软起/硬起的选择;⑥工作/检修开关，打至工作位（往左拔）。核对显示器显示参数是否正确。显示正确即可起动，起动后还要设定电机转向。发生故障，要根据显示屏显示及PLCI/O指示灯来判断出现何种故障，根据“软起动产品检修流程”排除故障1、起动器概述2、软起动与直接起动机械特性的比较红线是在软起动下的机械特性曲线，蓝线是在不同电压等级下直接起动的机械特性曲线。3、软起动与直接起动电流特性的比较红线是在软起动下的电流特性曲线，蓝线是在直接起动下的电流特性曲线。4、软起动与直接起动的比较结果
