110kV氧化锌避雷器.doc

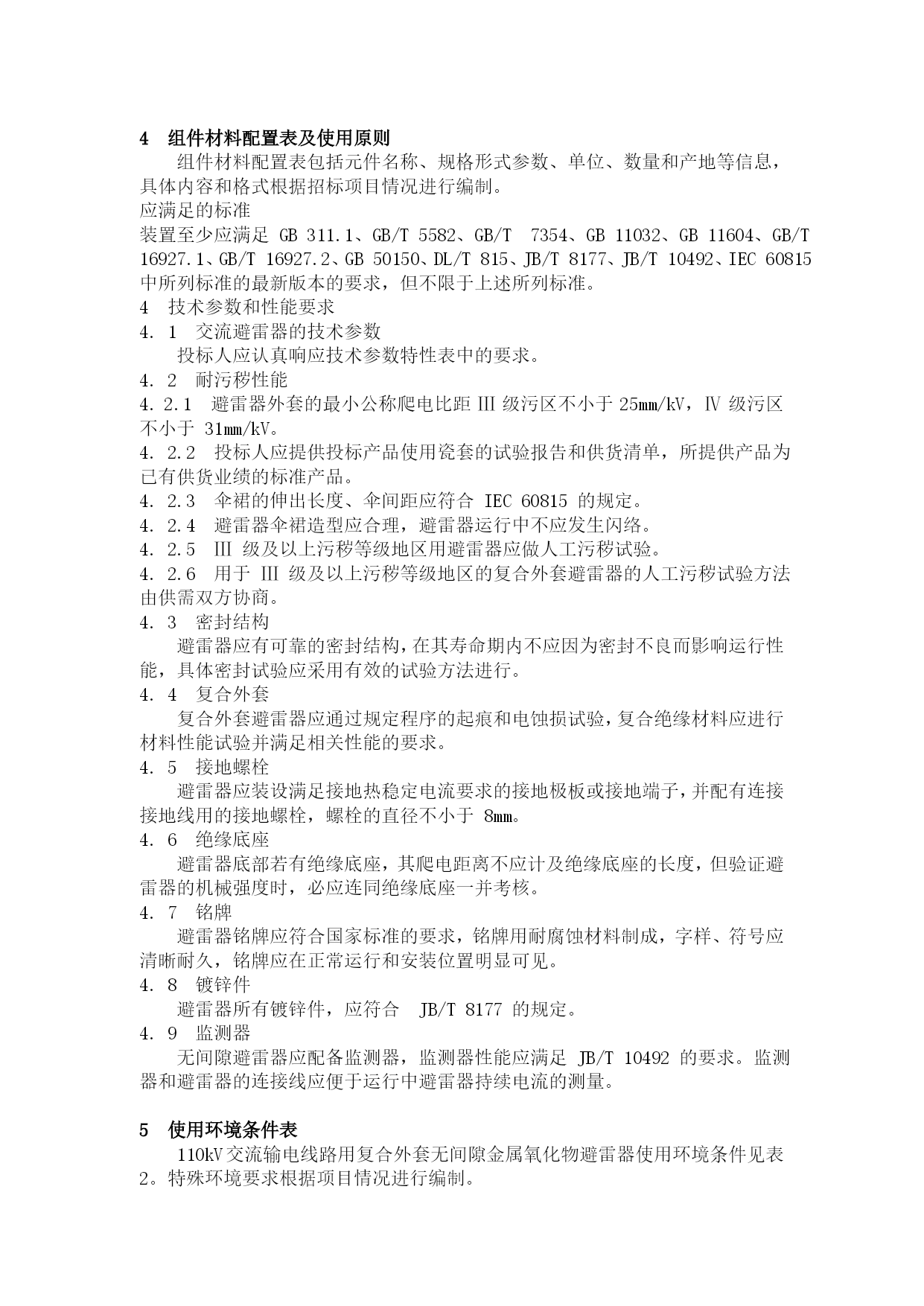

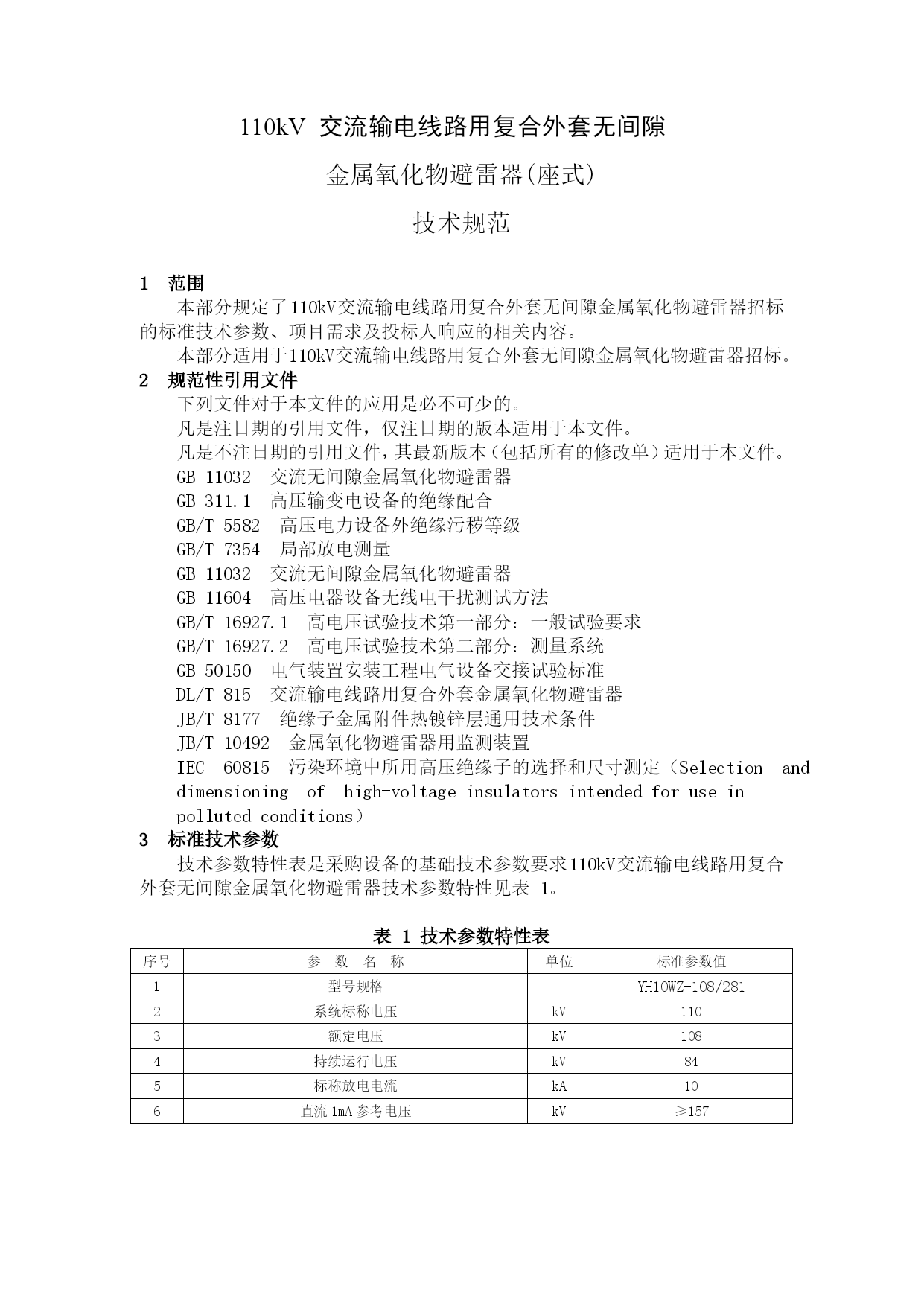

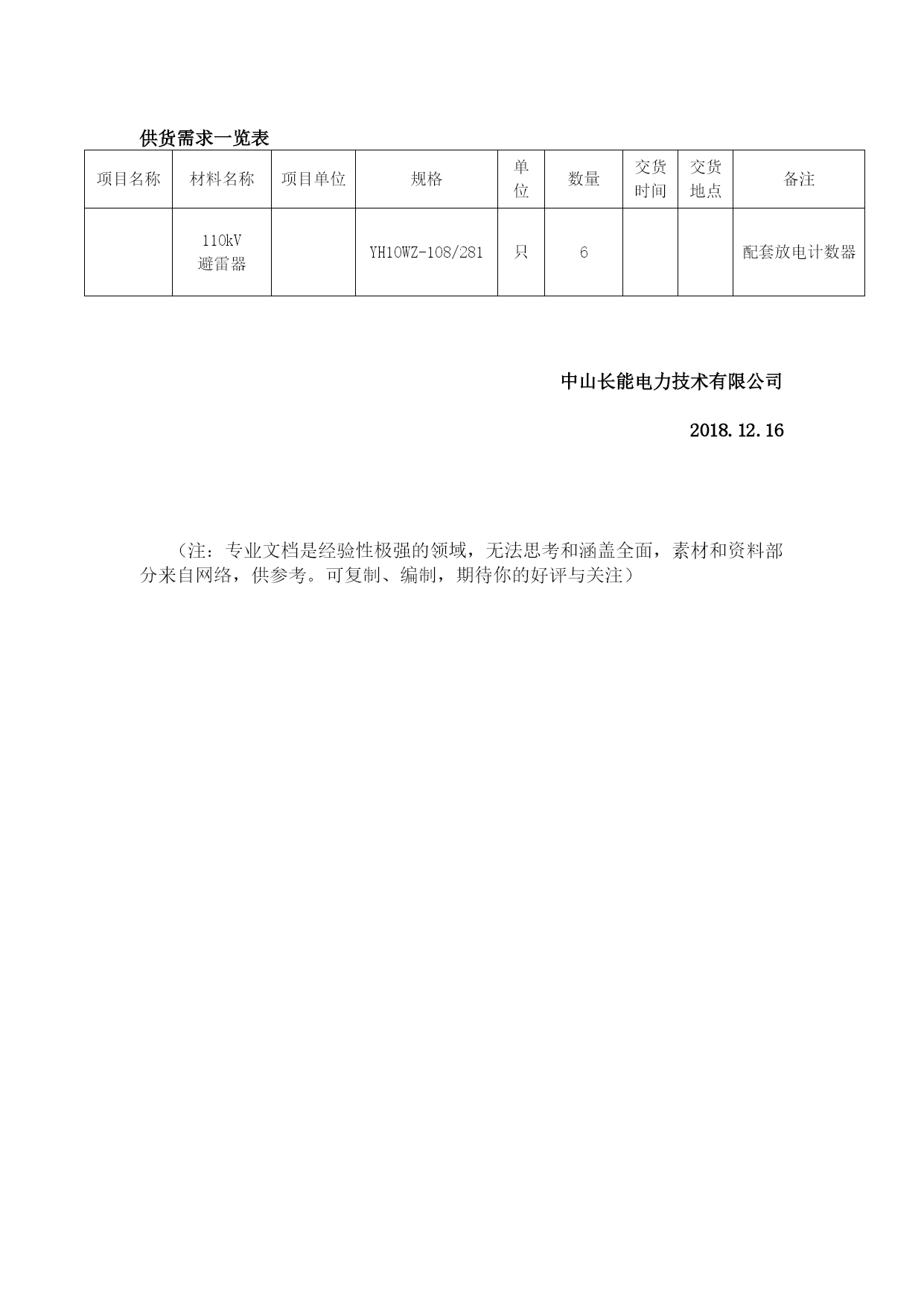

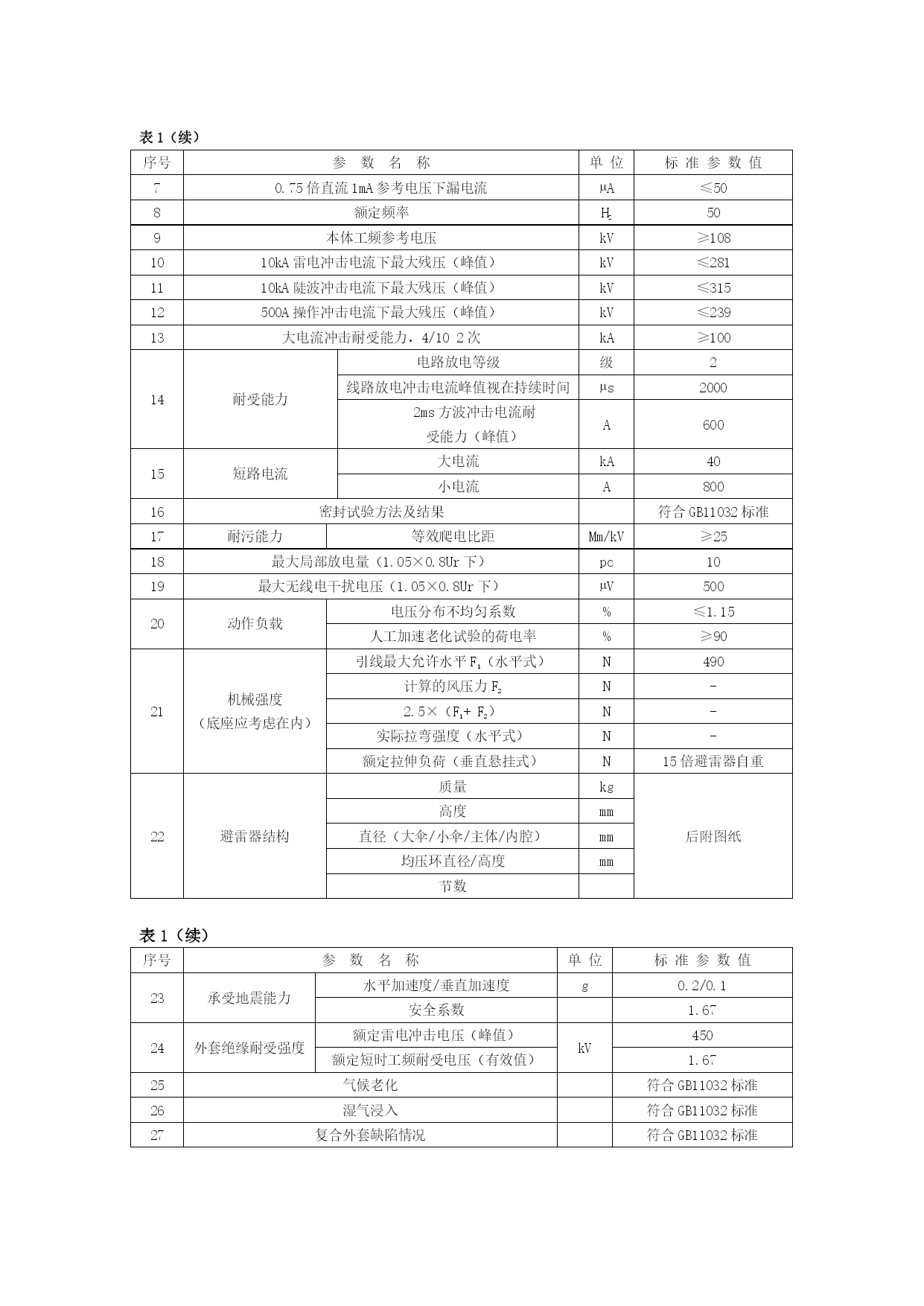

110kV交流输电线路用复合外套无间隙金属氧化物避雷器(座式)技术规范1范围本部分规定了110kV交流输电线路用复合外套无间隙金属氧化物避雷器招标的标准技术参数、项目需求及投标人响应的相关内容。本部分适用于110kV交流输电线路用复合外套无间隙金属氧化物避雷器招标。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB11032交流无间隙金属氧化物避雷器GB311.1高压输变电设备的绝缘配合GB/T5582高压电力设备外绝缘污秽等级GB/T7354局部放电测量GB11032交流无间隙金属氧化物避雷器GB11604高压电器设备无线电干扰测试方法GB/T16927.1高电压试验技术第一部分：一般试验要求GB/T16927.2高电压试验技术第二部分：测量系统GB50150电气装置安装工程电气设备交接试验标准DL/T815交流输电线路用复合外套金属氧化物避雷器JB/T8177绝缘子金属附件热镀锌层通用技术条件JB/T10492金属氧化物避雷器用监测装置IEC60815污染环境中所用高压绝缘子的选择和尺寸测定（Selectionanddimensioningofhigh-voltageinsulatorsintendedforuseinpollutedconditions）3标准技术参数技术参数特性表是采购设备的基础技术参数要求110kV交流输电线路用复合外套无间隙金属氧化物避雷器技术参数特性见表1。表1技术参数特性表序号参数名称单位标准参数值1型号规格YH10WZ-108/2812系统标称电压kV1103额定电压kV1084持续运行电压kV845标称放电电流kA106直流1mA参考电压kV≥157表1（续）序号参数名称单位标准参数值70.75倍直流1mA参考电压下漏电流µA≤508额定频率HZ509本体工频参考电压kV≥1081010kA雷电冲击电流下最大残压（峰值）kV≤2811110kA陡波冲击电流下最大残压（峰值）kV≤31512500A操作冲击电流下最大残压（峰值）kV≤23913大电流冲击耐受能力，4/102次kA≥10014耐受能力电路放电等级级2线路放电冲击电流峰值视在持续时间µs20002ms方波冲击电流耐受能力（峰值）A60015短路电流大电流kA40小电流A80016密封试验方法及结果符合GB11032标准17耐污能力等效爬电比距Mm/kV≥2518最大局部放电量（1.05×0.8Ur下）pc1019最大无线电干扰电压（1.05×0.8Ur下）µV50020动作负载电压分布不均匀系数%≤1.15人工加速老化试验的荷电率%≥9021机械强度（底座应考虑在内）引线最大允许水平F1（水平式）N490计算的风压力F2N-2.5×（F1+F2）N-实际拉弯强度（水平式）N-额定拉伸负荷（垂直悬挂式）N15倍避雷器自重22避雷器结构质量kg后附图纸高度mm直径（大伞/小伞/主体/内腔）mm均压环直径/高度mm节数表1（续）序号参数名称单位标准参数值23承受地震能力水平加速度/垂直加速度g0.2/0.1安全系数1.6724外套绝缘耐受强度额定雷电冲击电压（峰值）kV450额定短时工频耐受电压（有效值）1.6725气候老化符合GB11032标准26湿气浸入符合GB11032标准27复合外套缺陷情况符合GB11032标准4组件材料配置表及使用原则组件材料配置表包括元件名称、规格形式参数、单位、数量和产地等信息，具体内容和格式根据招标项目情况进行编制。应满足的标准装置至少应满足GB311.1、GB/T5582、GB/T7354、GB11032、GB11604、GB/T16927.1、GB/T16927.2、GB50150、DL/T815、JB/T8177、JB/T10492、IEC60815中所列标准的最新版本的要求，但不限于上述所列标准。4技术参数和性能要求4.1交流避雷器的技术参数投标人应认真响应技术参数特性表中的要求。4.2耐污秽性能4.2.1避雷器外套的最小公称爬电比距Ⅲ级污区不小于25mm/kV，Ⅳ级污区不小于31mm/kV。4.2.2投标人应提供投标产品使用瓷套的试验报告和供货清单，所提供产品为已有供货业绩的标准产品。4.2.3伞裙的伸出长度、伞间距应符合IEC60815的规定。4.2.4避雷器伞裙造型应合理，避雷器运行中不应发生闪络。4.2.5Ⅲ级及以上污秽等级地区用避雷器应做人工污秽试验。4.2.6用于Ⅲ级及以上污秽等级地区的复合外套避雷器的人工污秽试验方法由供需双方协商。4.3密封结构避雷器应有可靠的密封结构，在其寿命期内不应因为密封不良而影响运行性能，具体密封试验应采用有效的试验方法进行。4.4
