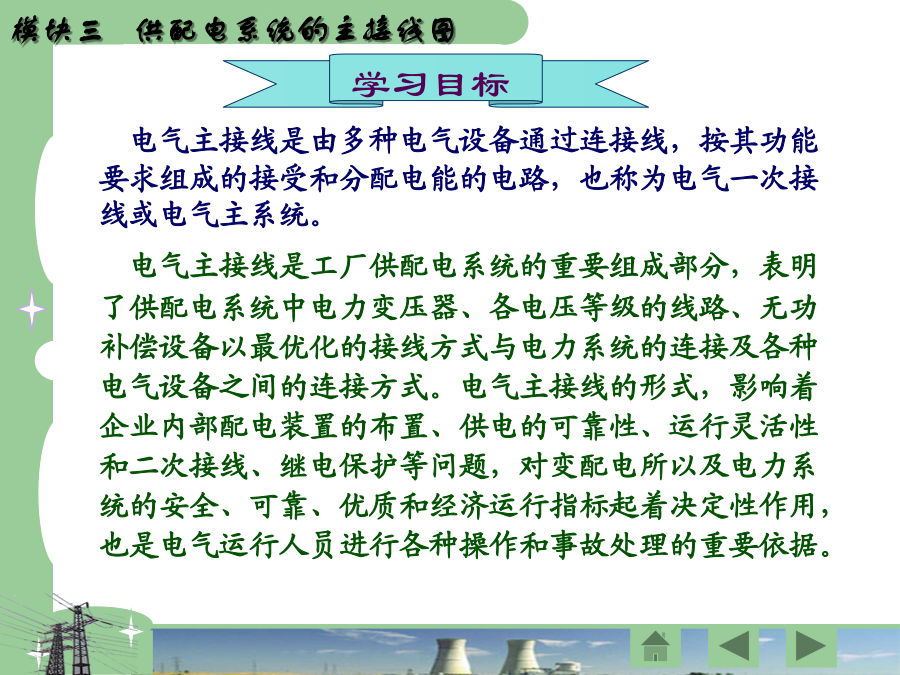

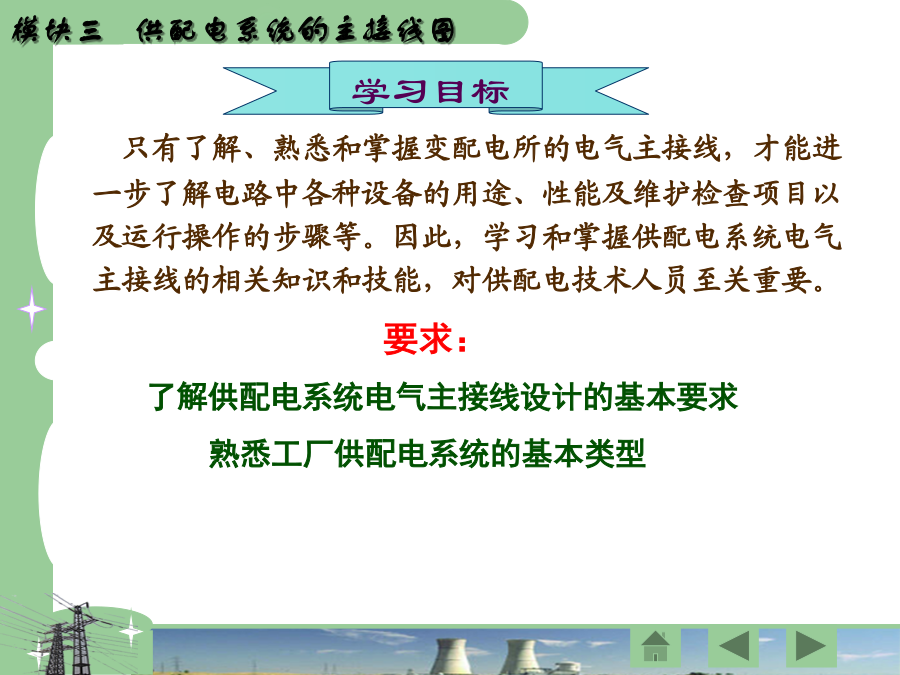

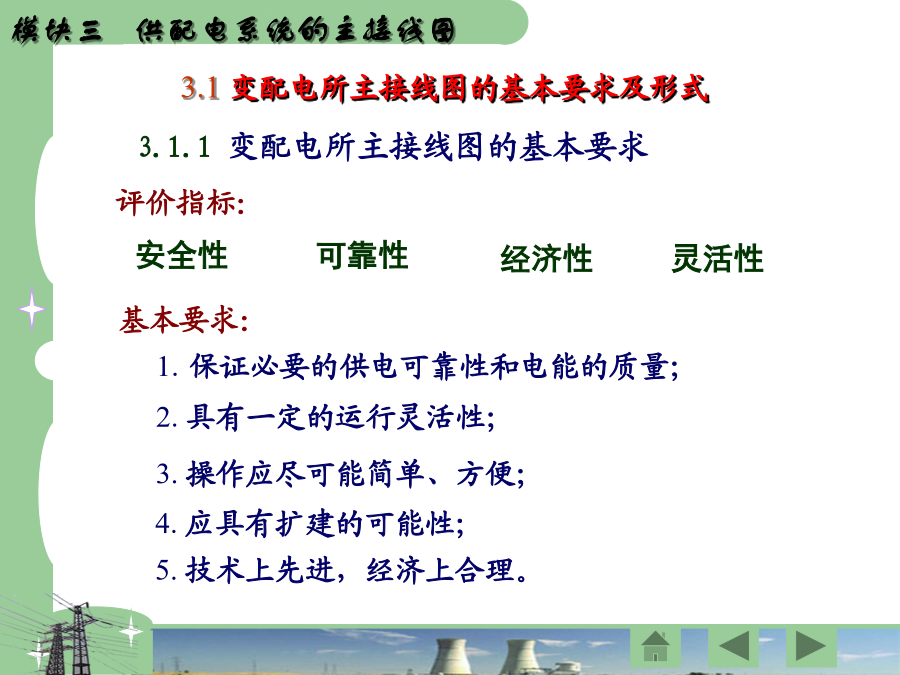

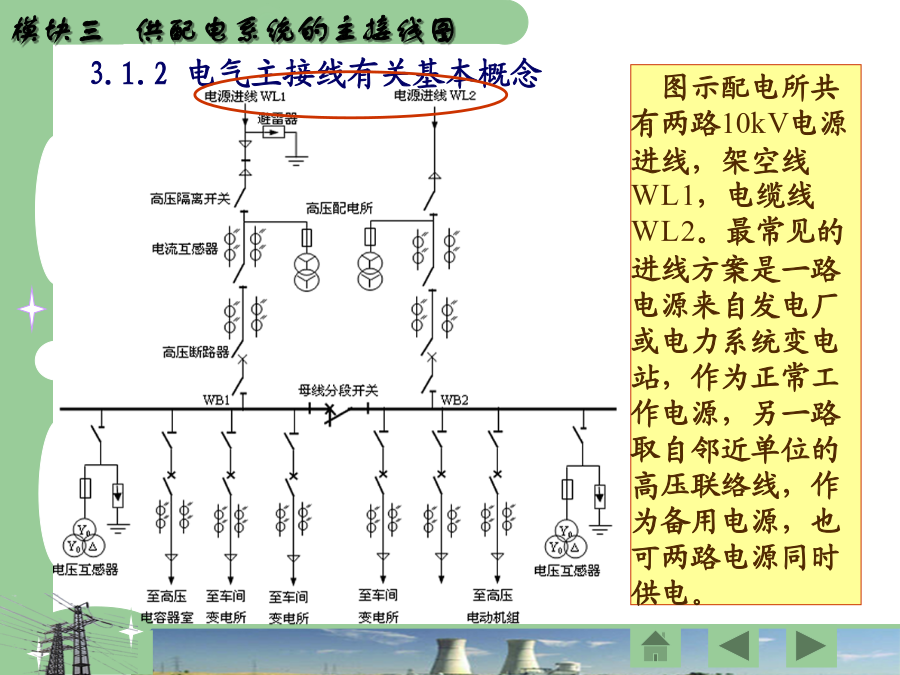

模块三电气主接线是由多种电气设备通过连接线，按其功能要求组成的接受和分配电能的电路，也称为电气一次接线或电气主系统。电气主接线是工厂供配电系统的重要组成部分，表明了供配电系统中电力变压器、各电压等级的线路、无功补偿设备以最优化的接线方式与电力系统的连接及各种电气设备之间的连接方式。电气主接线的形式，影响着企业内部配电装置的布置、供电的可靠性、运行灵活性和二次接线、继电保护等问题，对变配电所以及电力系统的安全、可靠、优质和经济运行指标起着决定性作用，也是电气运行人员进行各种操作和事故处理的重要依据。只有了解、熟悉和掌握变配电所的电气主接线，才能进一步了解电路中各种设备的用途、性能及维护检查项目以及运行操作的步骤等。因此，学习和掌握供配电系统电气主接线的相关知识和技能，对供配电技术人员至关重要。3.1变配电所主接线图的基本要求及形式3.1.2电气主接线有关基本概念变电站的主接线模拟图何谓母线？母线在供配电系统中起什么作用？3.1.3变配电所主接线图的形式2、单母线分段接线当一段母线或母线隔离开关故障或检修时，必须断开接在该分段上的全部电源和出线，这样就减少了系统的发电量，并使该段单回路供电的用户停电；任一出线断路器检修时，该回路必须停止工作。3.1.3.2双母线接线2、双母线带旁母接线2、双母线带旁母接线3.1.3.3桥式接线3.2变配电所主接线图的选择原则和主要配置3.2.2主要配置：主要配置：3.3变配电所主接线图的实例分析1.只装有一台主变压器的小型变电所主接线图1.只装有一台主变压器的小型变电所主接线图1.只装有一台主变压器的小型变电所主接线图2.装有两台主变压器的变电所主接线图2.装有两台主变压器的变电所主接线图2.装有两台主变压器的变电所主接线图你能回答吗？模块小结END谢谢大家！
