《数字逻辑与电路》复习题及答案.doc

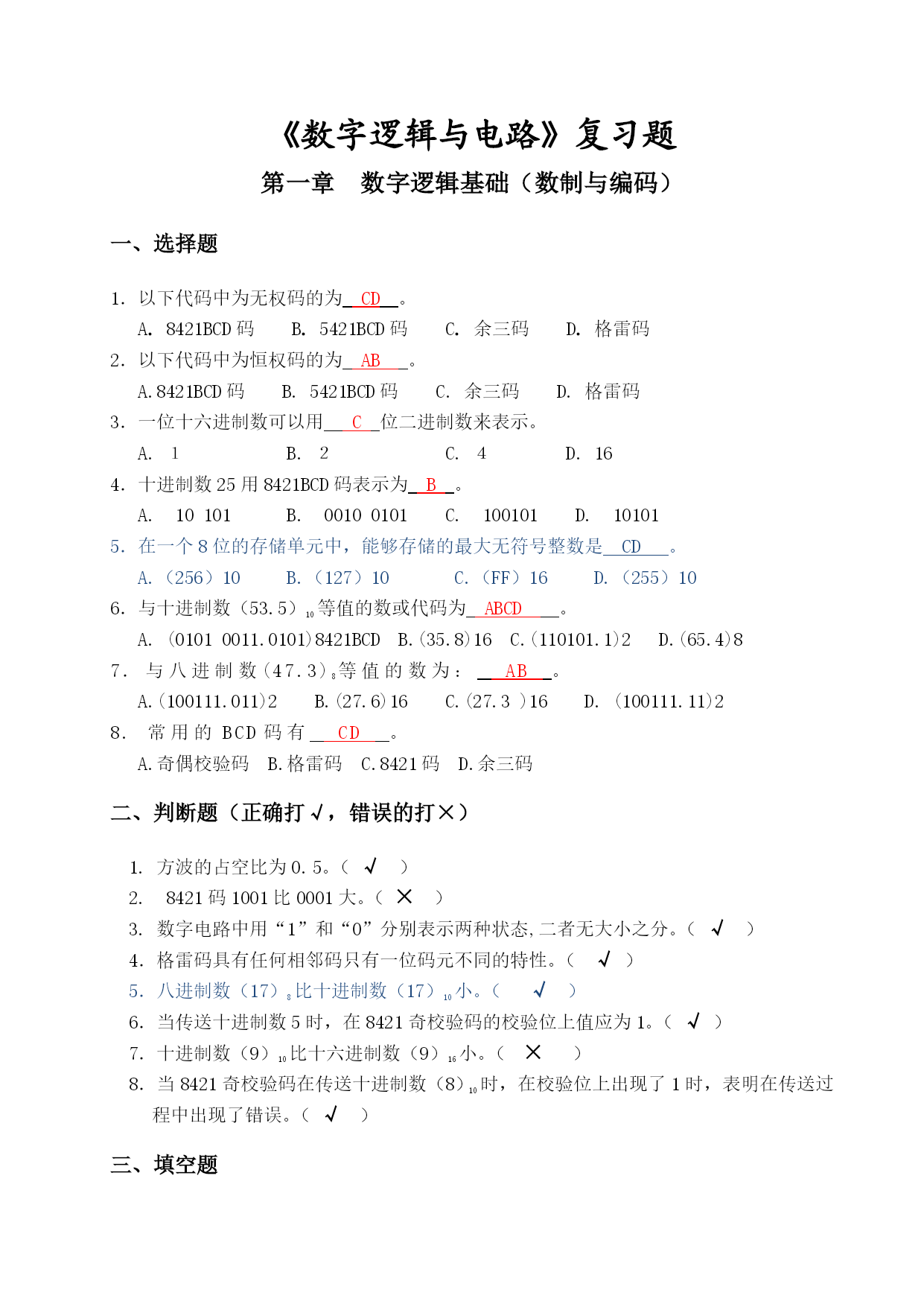

《数字逻辑与电路》复习题第一章数字逻辑基础（数制与编码）一、选择题1．以下代码中为无权码的为CD。A.8421BCD码B.5421BCD码C.余三码D.格雷码2．以下代码中为恒权码的为AB。A.8421BCD码B.5421BCD码C.余三码D.格雷码3．一位十六进制数可以用C位二进制数来表示。A.１B.２C.４D.164．十进制数25用8421BCD码表示为B。A.10101B.00100101C.100101D.101015．在一个8位的存储单元中，能够存储的最大无符号整数是CD。A.（256）10B.（127）10C.（FF）16D.（255）106．与十进制数（53.5）10等值的数或代码为ABCD。A.(01010011.0101)8421BCDB.(35.8)16C.(110101.1)2D.(65.4)87．与八进制数(47.3)8等值的数为：AB。A.(100111.011)2B.(27.6)16C.(27.3)16D.(100111.11)28.常用的BCD码有CD。A.奇偶校验码B.格雷码C.8421码D.余三码二、判断题（正确打√，错误的打×）1.方波的占空比为0.5。（√）2.8421码1001比0001大。（×）3.数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。（√）4．格雷码具有任何相邻码只有一位码元不同的特性。（√）5．八进制数（17）8比十进制数（17）10小。（√）6．当传送十进制数5时，在8421奇校验码的校验位上值应为1。（√）7．十进制数（9）10比十六进制数（9）16小。（×）8．当8421奇校验码在传送十进制数（8）10时，在校验位上出现了1时，表明在传送过程中出现了错误。（√）三、填空题数字信号的特点是在时间上和幅值上都是断续变化的，其高电平和低电平常用1和0来表示。分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。在数字电路中，常用的计数制除十进制外，还有二进制、八进制、十六进制。常用的BCD码有8421BCD码、2421BCD码、5421BCD码、余三码等。常用的可靠性代码有格雷码、奇偶校验码。（10110010.1011）2=(262.54)8=(B2.B)16(35.4)8=（11101.1）2=(29.5)10=(1D.8)16=(00101001.0101)8421BCD（39.75)10=（100111.11）=(47.6)8=(27.C)16(5E.C)16=（1011110.11）2=(136.6)8=(94.75)10=(10010100.01110101)8421BCD（01111000)8421BCD=（1001110）2=(116)8=(78)10=(4E)16四、思考题在数字系统中为什么要采用二进制？因为数字信号有在时间和幅值上离散的特点，它正好可以用二进制的1和0来表示两种不同的状态。格雷码的特点是什么？为什么说它是可靠性代码？格雷码的任意两组相邻代码之间只有一位不同，其余各位都相同，它是一种循环码。这个特性使它在形成和传输过程中可能引起的错误较少，因此称之为可靠性代码。奇偶校验码的特点是什么？为什么说它是可靠性代码？奇偶校验码可校验二进制信息在传送过程中1的个数为奇数还是偶数，从而发现可能出现的错误。第一章数字逻辑基础（函数与化简）一、选择题1.以下表达式中符合逻辑运算法则的是D。A.C·C=C2B.1+1=10C.0<1D.A+1=12.逻辑变量的取值１和０可以表示：ABCD。A.开关的闭合、断开B.电位的高、低C.真与假D.电流的有、无3.当逻辑函数有n个变量时，共有D个变量取值组合？A.nB.2nC.n2D.2n4.逻辑函数的表示方法中具有唯一性的是AD。A.真值表B.表达式C.逻辑图D.卡诺图5.F=A+BD+CDE+D=ＡＣ。A.B.C.D.6.逻辑函数F==Ａ。A.BB.AC.D.7．求一个逻辑函数F的对偶式，可将F中的ＡＣＤ。A.“·”换成“+”，“+”换成“·”B.原变量换成反变量，反变量换成原变量C.变量不变D.常数中“0”换成“1”，“1”换成“0”E.常数不变8．A+BC=Ｃ。A、A+BB、A+CC、（A+B）（A+C）D、B+C9．在何种输入情况下，“与非”运算的结果是逻辑0。ＤA．全部输入是0B.任一输入是0C.仅一输入是0D.全部输入是110．在何种输入情况下，“或非”运算的结果是逻辑0。ＢＣＤA．全部输入是0B.全部输入是1C.任一输入为0，其他输入为1D.任一输入为1二、判断题（正确打√，错误的打×）1．逻辑变量的取值，１比０大。（×）。2．异或函数与同或函数在逻辑上互为反函数。（√）。3．若两个函数具有相同的真值表，则两个逻辑函数必然相等。（√）。4．因为逻辑表达式A+B+AB=A+B成立，所以A
