梁柱接头处的施工.doc

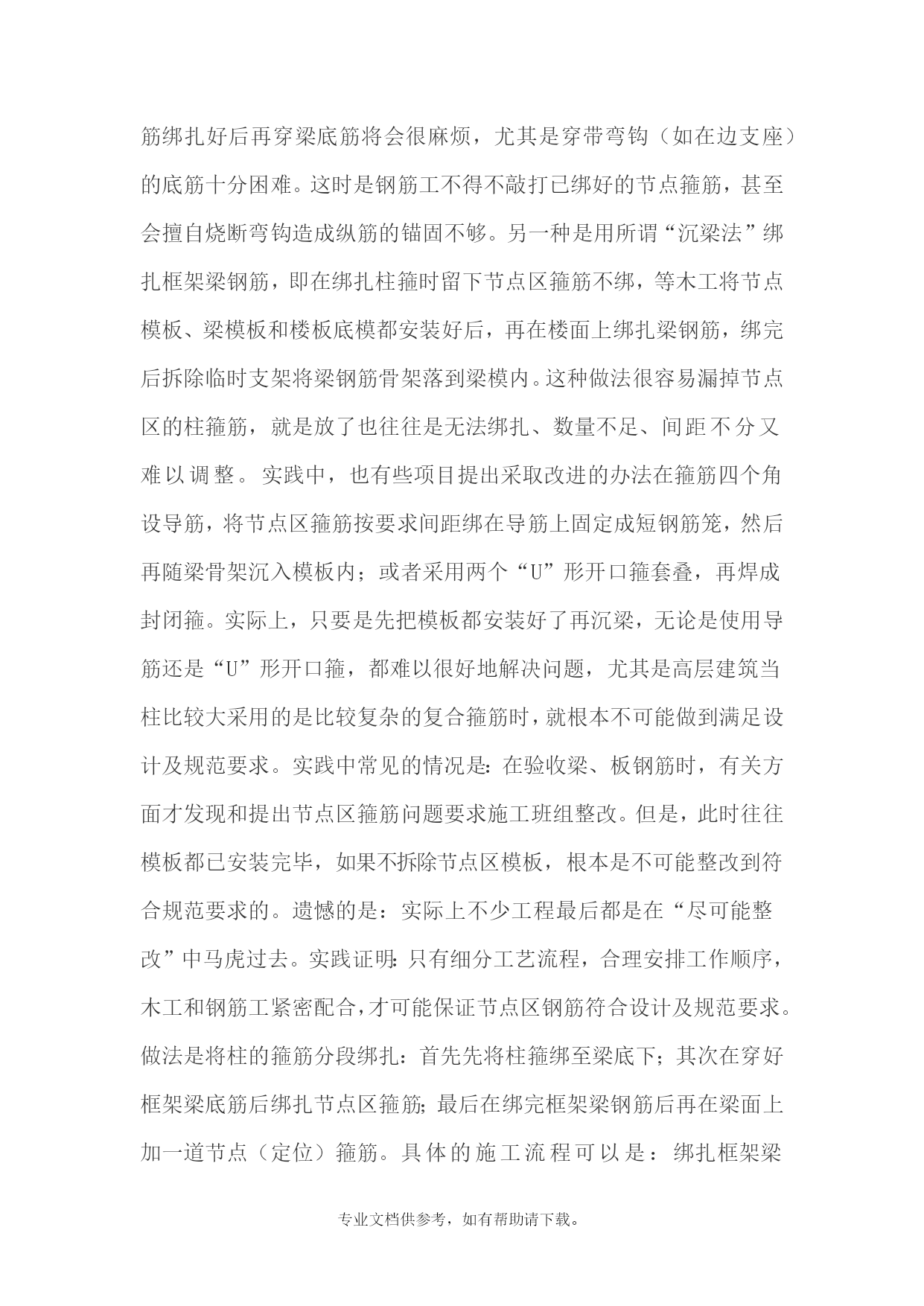

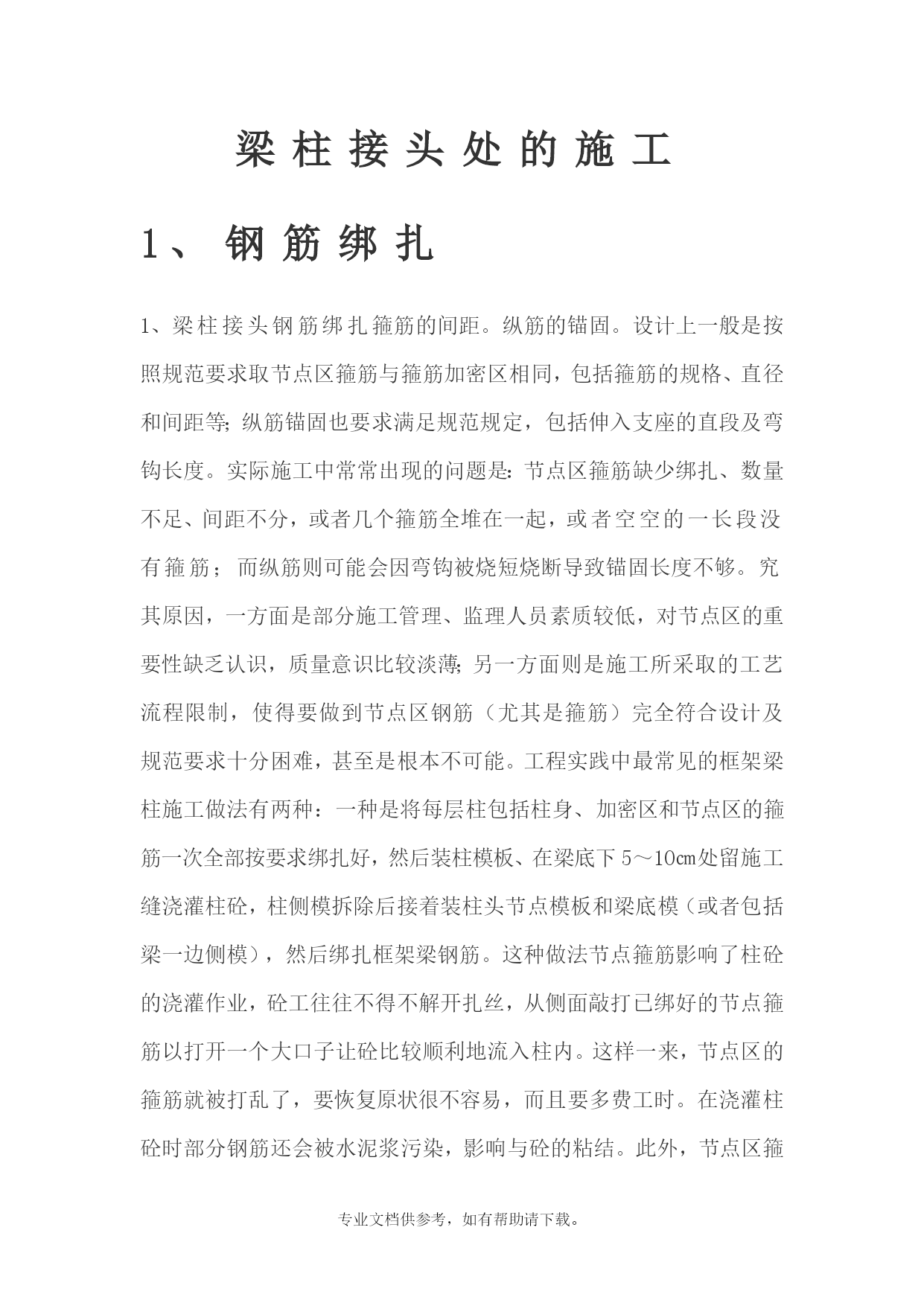

专业文档供参考，如有帮助请下载。专业文档供参考，如有帮助请下载。专业文档供参考，如有帮助请下载。梁柱接头处的施工1、钢筋绑扎1、梁柱接头钢筋绑扎箍筋的间距。纵筋的锚固。设计上一般是按照规范要求取节点区箍筋与箍筋加密区相同，包括箍筋的规格、直径和间距等；纵筋锚固也要求满足规范规定，包括伸入支座的直段及弯钩长度。实际施工中常常出现的问题是：节点区箍筋缺少绑扎、数量不足、间距不分，或者几个箍筋全堆在一起，或者空空的一长段没有箍筋；而纵筋则可能会因弯钩被烧短烧断导致锚固长度不够。究其原因，一方面是部分施工管理、监理人员素质较低，对节点区的重要性缺乏认识，质量意识比较淡薄；另一方面则是施工所采取的工艺流程限制，使得要做到节点区钢筋（尤其是箍筋）完全符合设计及规范要求十分困难，甚至是根本不可能。工程实践中最常见的框架梁柱施工做法有两种：一种是将每层柱包括柱身、加密区和节点区的箍筋一次全部按要求绑扎好，然后装柱模板、在梁底下5～10㎝处留施工缝浇灌柱砼，柱侧模拆除后接着装柱头节点模板和梁底模（或者包括梁一边侧模），然后绑扎框架梁钢筋。这种做法节点箍筋影响了柱砼的浇灌作业，砼工往往不得不解开扎丝，从侧面敲打已绑好的节点箍筋以打开一个大口子让砼比较顺利地流入柱内。这样一来，节点区的箍筋就被打乱了，要恢复原状很不容易，而且要多费工时。在浇灌柱砼时部分钢筋还会被水泥浆污染，影响与砼的粘结。此外，节点区箍筋绑扎好后再穿梁底筋将会很麻烦，尤其是穿带弯钩（如在边支座）的底筋十分困难。这时是钢筋工不得不敲打已绑好的节点箍筋，甚至会擅自烧断弯钩造成纵筋的锚固不够。另一种是用所谓“沉梁法”绑扎框架梁钢筋，即在绑扎柱箍时留下节点区箍筋不绑，等木工将节点模板、梁模板和楼板底模都安装好后，再在楼面上绑扎梁钢筋，绑完后拆除临时支架将梁钢筋骨架落到梁模内。这种做法很容易漏掉节点区的柱箍筋，就是放了也往往是无法绑扎、数量不足、间距不分又难以调整。实践中，也有些项目提出采取改进的办法在箍筋四个角设导筋，将节点区箍筋按要求间距绑在导筋上固定成短钢筋笼，然后再随梁骨架沉入模板内；或者采用两个“U”形开口箍套叠，再焊成封闭箍。实际上，只要是先把模板都安装好了再沉梁，无论是使用导筋还是“U”形开口箍，都难以很好地解决问题，尤其是高层建筑当柱比较大采用的是比较复杂的复合箍筋时，就根本不可能做到满足设计及规范要求。实践中常见的情况是：在验收梁、板钢筋时，有关方面才发现和提出节点区箍筋问题要求施工班组整改。但是，此时往往模板都已安装完毕，如果不拆除节点区模板，根本是不可能整改到符合规范要求的。遗憾的是：实际上不少工程最后都是在“尽可能整改”中马虎过去。实践证明：只有细分工艺流程，合理安排工作顺序，木工和钢筋工紧密配合，才可能保证节点区钢筋符合设计及规范要求。做法是将柱的箍筋分段绑扎：首先先将柱箍绑至梁底下；其次在穿好框架梁底筋后绑扎节点区箍筋；最后在绑完框架梁钢筋后再在梁面上加一道节点（定位）箍筋。具体的施工流程可以是：绑扎框架梁以下柱箍安装柱模浇灌柱砼（顶层边柱要注意留够梁筋的锚固位置）拆除柱模安装框架梁底模安放框架梁底筋绑扎节点箍筋绑扎框架梁钢筋梁面处加节点（定位）箍筋一道安装节点区模板安装框架梁侧模及楼板底模。这样的安排可能要增加绑扎框架梁钢筋使用的操作架，这时可以用工具式脚手架来解决。如果楼板底模是用钢管做顶撑，也可以先搭顶撑架，利用它来做绑扎梁钢筋的操作架。绑扎接头中钢筋横向净距大于或等于钢筋直径且不小于25mm。同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：a对梁类、板类及墙类构件，不宜大于25%；b对柱类构件，不宜大于50%。2、梁柱接头处的模板支设安装梁支柱前，支柱上垫通长木脚手板，支柱间距600mm，梁底支柱与楼板支柱同时安装。支柱安好后安装大小龙骨，大龙骨间距500mm，小龙骨间距300mm，根据梁底标高调节支柱高度，调平大龙骨，长度超过4m的梁起拱千分之二，然后铺梁底模，再安装梁侧模，加定型模板，安装侧模的龙骨和斜撑，斜撑间距600mm，模板间贴塑料胶带，以防漏浆（见梁模板支设图）。安装梁柱模板到梁柱接头处，取提前做好的定型梁柱接头模板进行安装，模板拼缝处粘贴塑料胶带，然后安装70*100的木方，最后安装斜撑（见梁柱接头模板支设）。3、梁柱接头处混凝土浇筑（混凝土标号超过两个等级）梁柱不同强度等级混凝土分别浇捣的施工根据高层建筑多数使用商品混凝土或现场搅拌站泵送浇捣的情况，梁柱节点核心区的混凝土浇捣方法为：不管柱顶留或不留施工缝，均应先用塔吊吊斗或混凝土泵输送柱等级的混凝土就位，分层振捣，在楼面梁板处留出45°斜面。在混凝土初凝前，随之泵送浇筑楼面梁板的混凝土。采用这种方法浇捣楼层柱、墙、梁、板混凝土时，应重点控制
