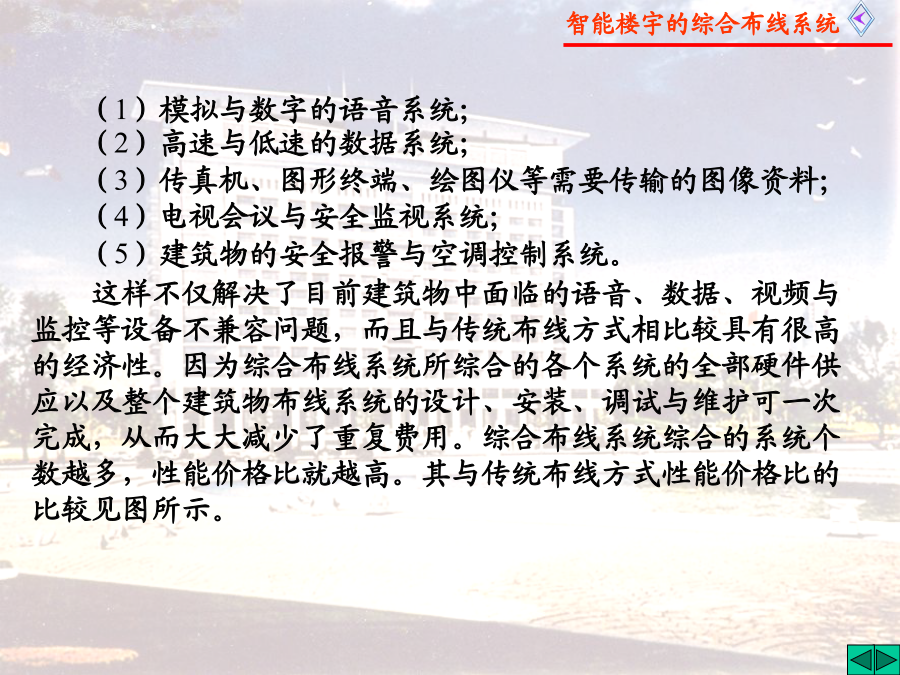

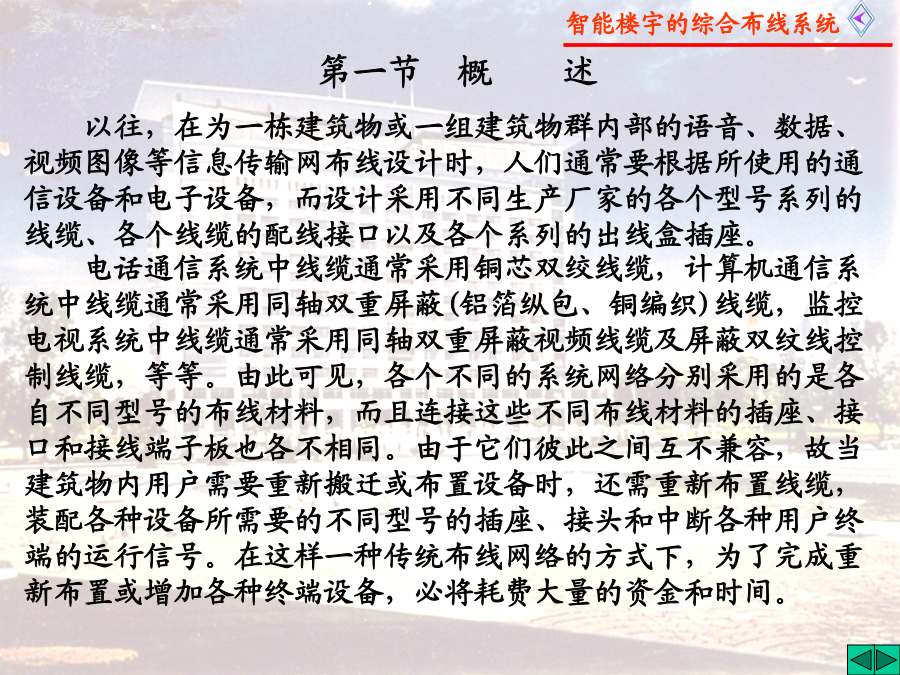

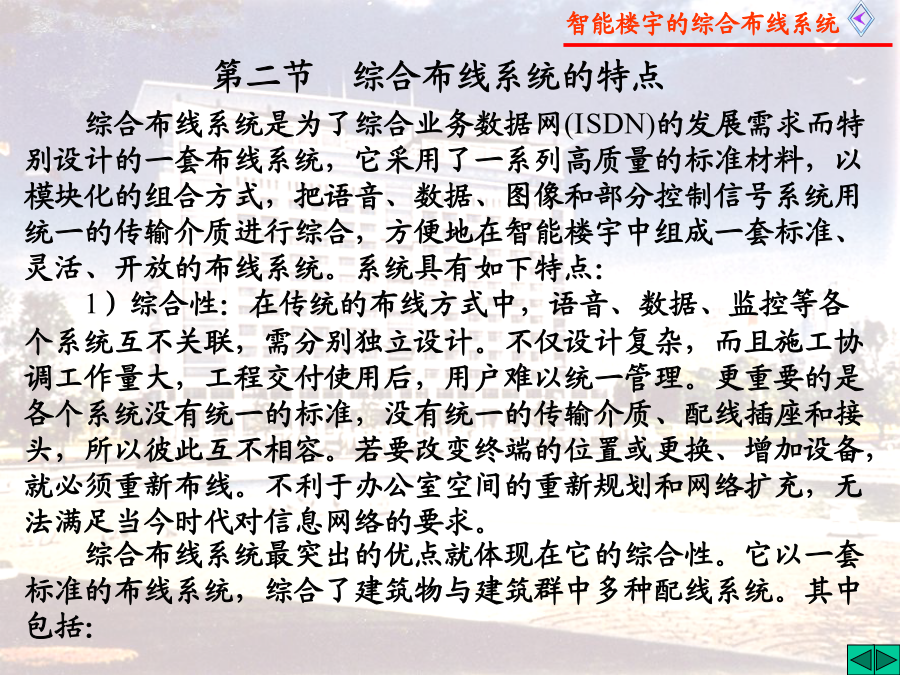

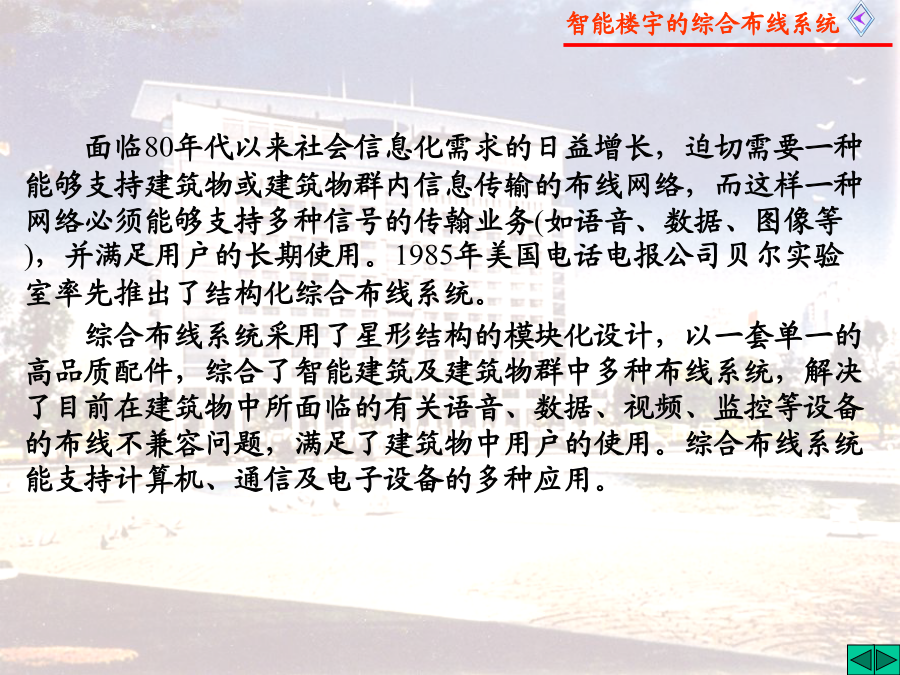

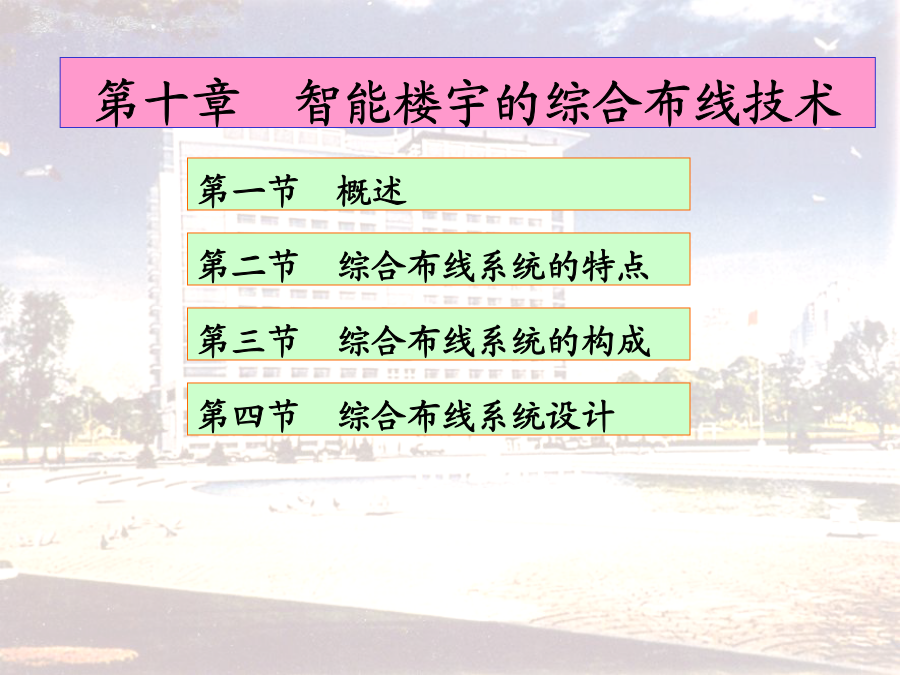

第十章智能楼宇的综合布线技术以往,在为一栋建筑物或一组建筑物群内部的语音、数据、视频图像等信息传输网布线设计时,人们通常要根据所使用的通信设备和电子设备,而设计采用不同生产厂家的各个型号系列的线缆、各个线缆的配线接口以及各个系列的出线盒插座。面临80年代以来社会信息化需求的日益增长,迫切需要一种能够支持建筑物或建筑物群内信息传输的布线网络,而这样一种网络必须能够支持多种信号的传翰业务(如语音、数据、图像等),并满足用户的长期使用。1985年美国电话电报公司贝尔实验室率先推出了结构化综合布线系统。第二节综合布线系统的特点(1)模拟与数字的语音系统;传统方式2)模块化设计综合布线系统采用星形拓扑结构的模块化设计,使系统很容易在配线上扩充和重新规划。由于工作站是由节点向外增设,所以每条线路与其他线路无关。若一条线路出现故障,并不影响其他线路的运行,为线路的运行维护及故障检修提供了方便,保证了系统的可靠性。另外在更改和重新布置设备时,只会影响与此相关那条线路,不会因此而更改整体配线系统。这样不仅可保护先前在配线方面的投资,而且能将当前和未来的语音和数据设备、互联设备、网络管理产品方便地扩展进去,所以具有发展性。第三节综合布线系统的构成传输介质三、综合布线系统的结构2)水平子系统:水平子系统的作用是将干线子系统线路延伸到用户工作区,并端接在信息插座上。故水平子系统是由每个工作区的信息插座开始,经水平路由一直到交连处端接。其组成应包括工作区的信息插座和信息插座直交连区之间的水平电缆。若终端设备与设备间位于同一楼层,水平布线子系统将在设备间的布线交连处端接。若终端设备与设备间不在同一楼层,则水平布线子系统在楼层接线间或卫星接线间(中间接线间)的交连处端接。水平子系统一般采用4对双绞线,可以支持大多数现代通信设备。在需要宽带及高速应用时,可以采用光缆。4)干线子系统:干线子系统提供主设备间(如计算机房、程控交换机房)至各楼层管理间的干线(馈电线)电缆的路由。该系统由大对数电缆馈线或光缆组成,电缆或光缆的两端分别端接在设备间和楼层管理间的配线架上。第四节综合布线系统设计综合布线系统一般可根据非屏蔽双绞线缆、屏蔽双绞线缆和光纤线缆以及相关支撑的硬件设备材料的选择分为三个设计等级。2.增强型设计等级适用于配置建筑物中等标准的场所,布线要求不仅具有增强的功能,而且还具有扩展的余地。可先采用铜芯线缆组网,满足语音、语音与数据综合而传输速率要求较高的用户。增强型配置为:3.综合型设计等级适用于建筑物配置标准较高的场所,布线系统不但采用了铜芯双绞线缆,而且为了满足高质量的高频宽带信号,采用了多模光纤线缆和双介质混合体线缆(铜芯线缆和光纤线混合成缆)组网。综合型配置为:二、综合布线系统设计的一般步骤具体步骤如下:配线间:设备间子系统:
