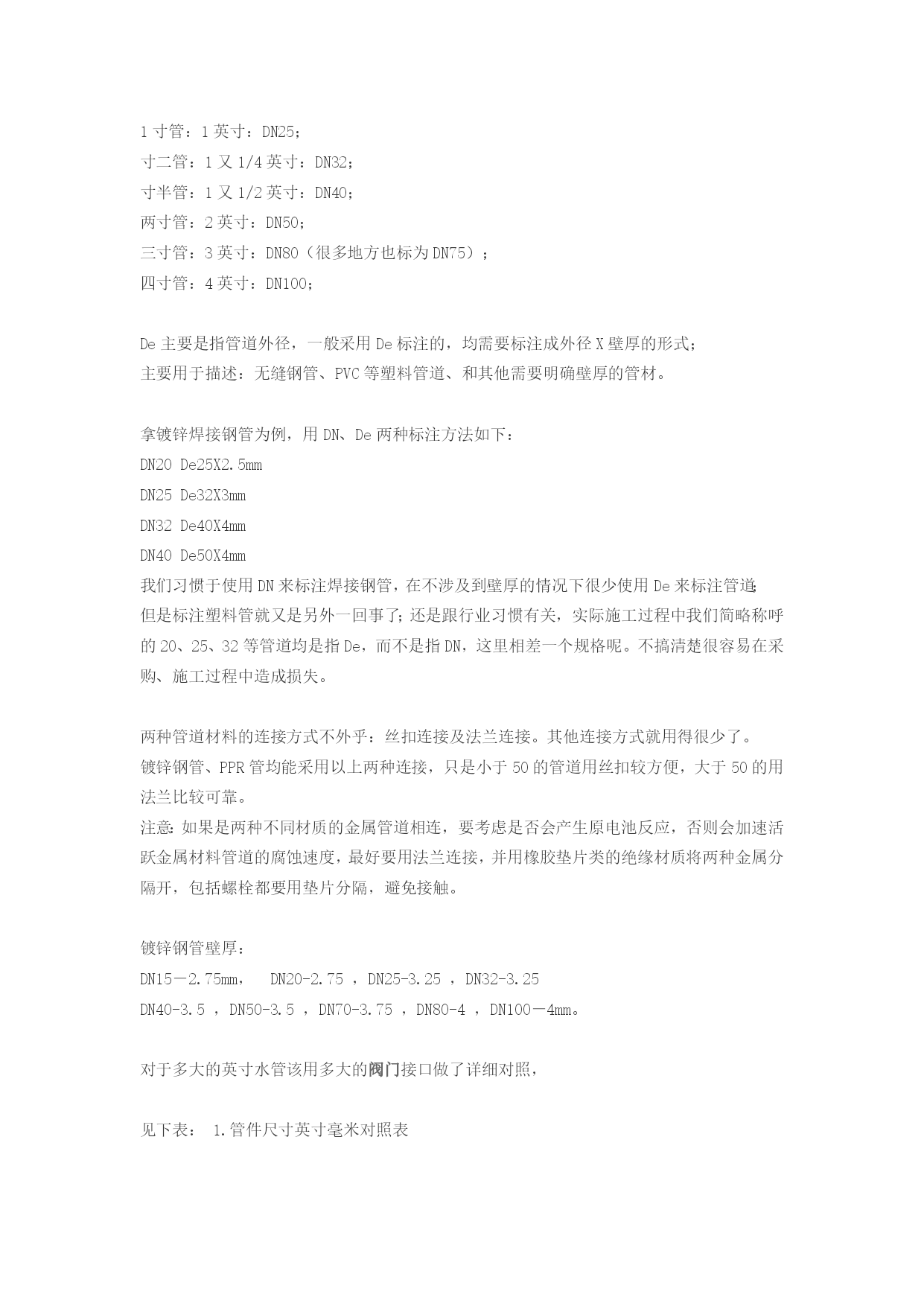

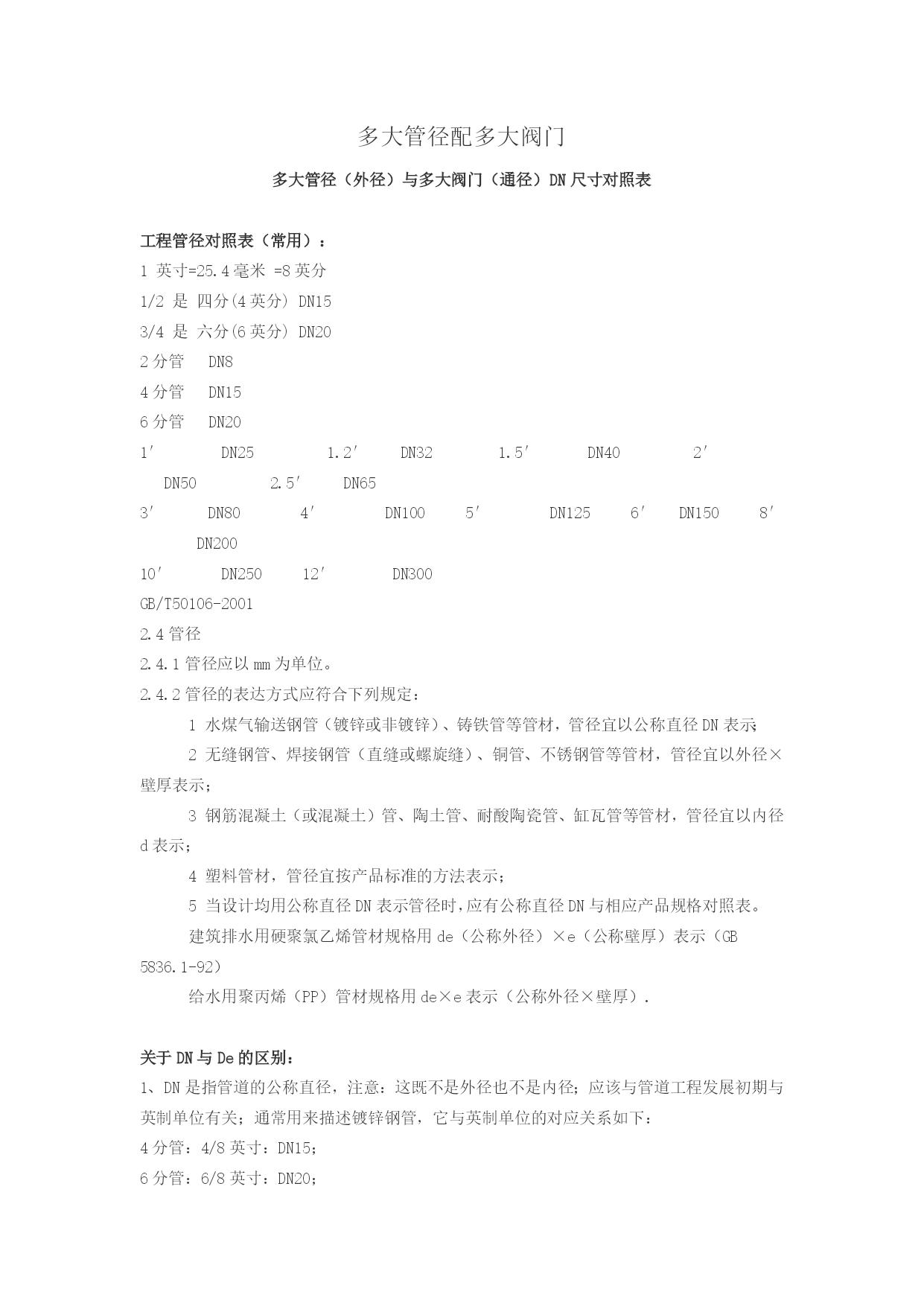

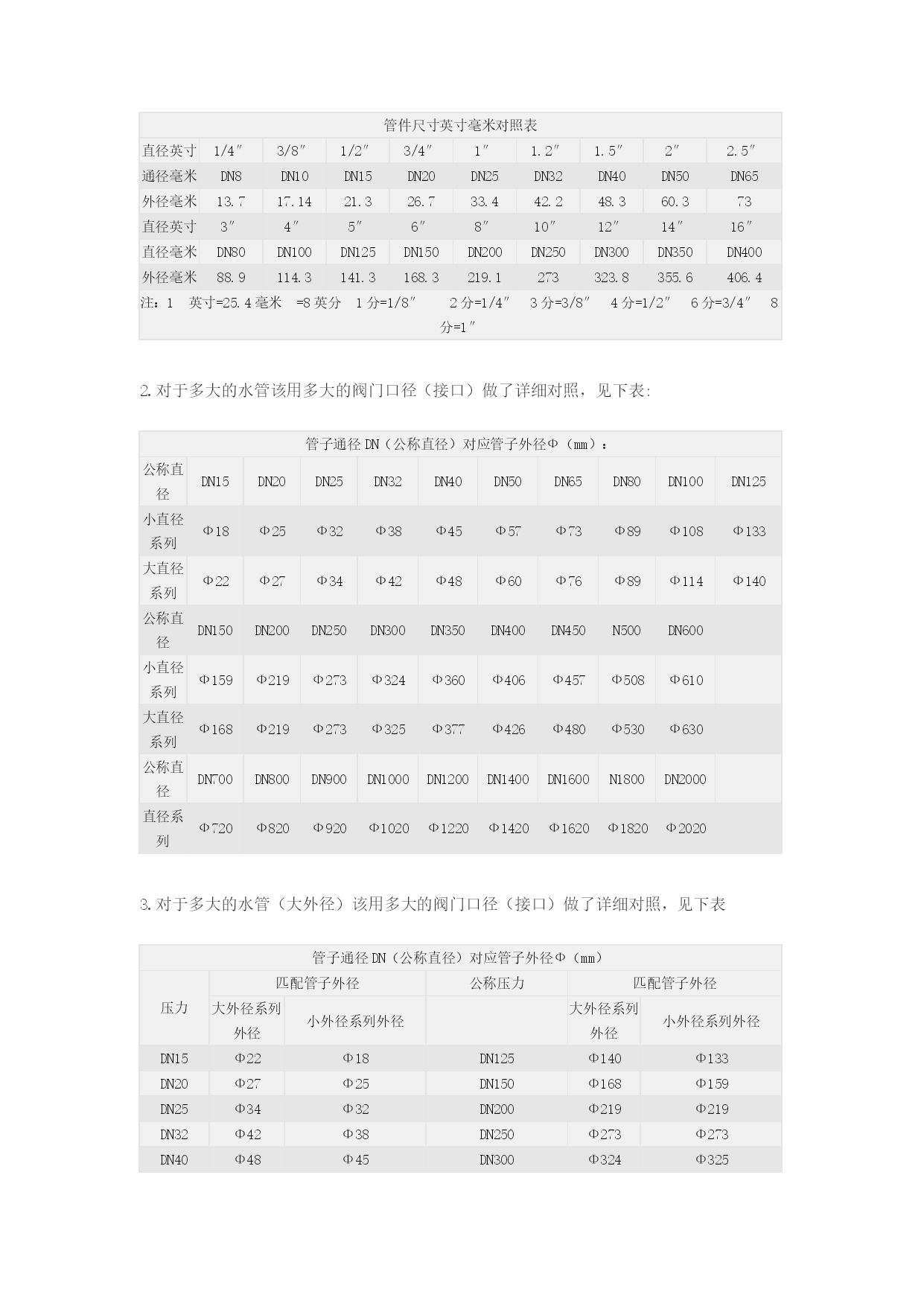

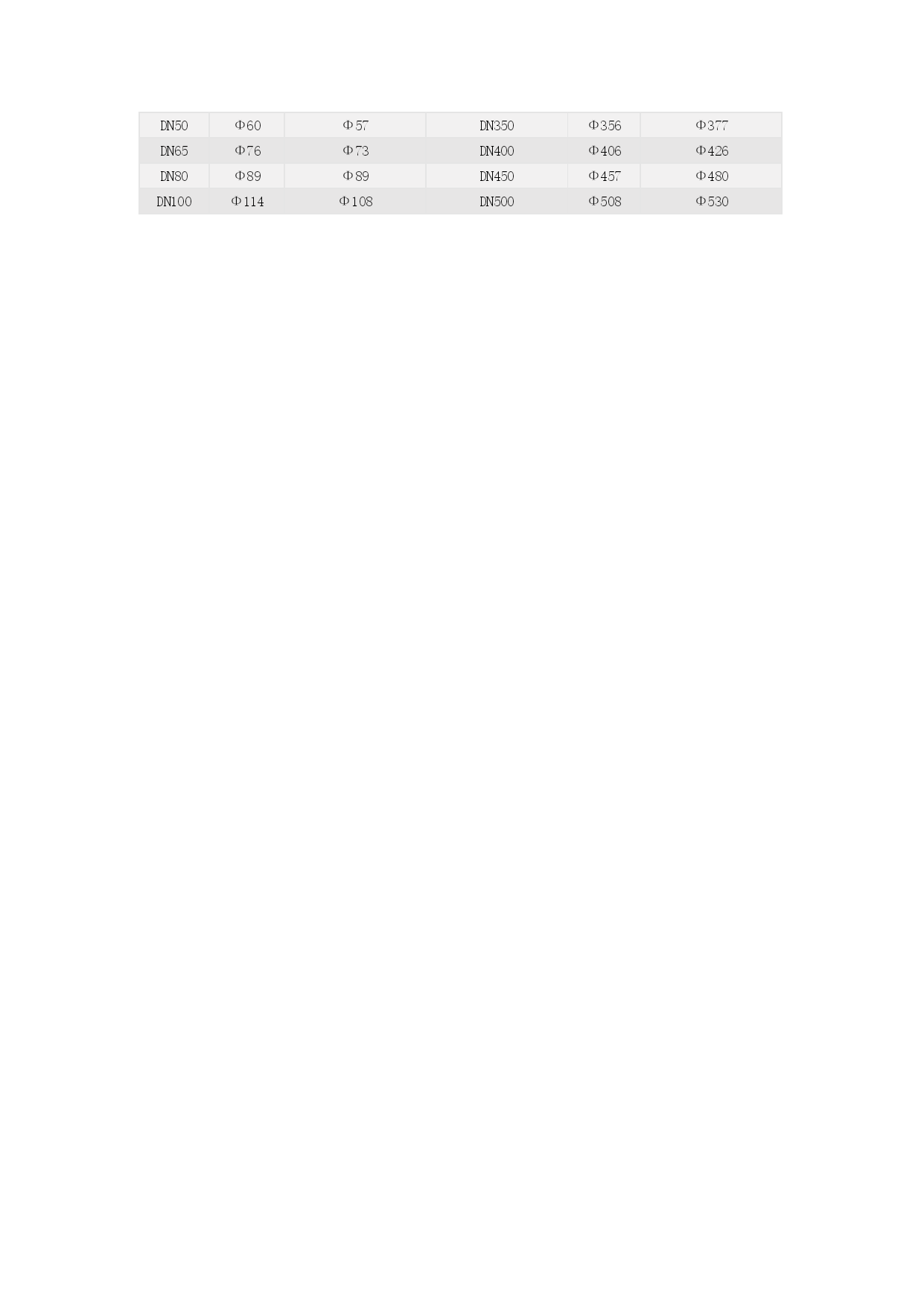

............多大管径配多大阀门多大管径（外径）与多大阀门（通径）DN尺寸对照表工程管径对照表（常用）：1英寸=25.4毫米=8英分1/2是四分(4英分)DN153/4是六分(6英分)DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。2.4.2管径的表达方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25X2.5mmDN25De32X3mmDN32De40X4mmDN40De50X4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。镀锌钢管壁厚：DN15－2.75mm，DN20-2.75，DN25-3.25，DN32-3.25DN40-3.5，DN50-3.5，DN70-3.75，DN80-4，DN100－4mm。对于多大的英寸水管该用多大的HYPERLINK"http://www.cnlnfamen.com/"阀门接口做了详细对照，见下表：1.管件尺寸英寸毫米对照表管件尺寸英寸毫米对照表直径英寸1/4″3/8″1/2″3/4″1″1.2″1.5″2″2.5″通径毫米DN8DN10DN15DN20DN25DN32DN40DN50DN65外径毫米13.717.1421.326.733.442.248.360.373直径英寸3″4″5″6″8″10″12″14″16″直径毫米DN80DN100DN125DN150DN200DN250DN300DN350DN400外径毫米88.9114.3141.3168.3219.1273323.8355.6406.4注：1英寸=25.4毫米=8英分1分=1/8″2分=1/4″3分=3/8″4分=1/2″6分=3/4″8分=1″2.对于多大的水管该用多大的阀门口径（接口）做了详细对照，见下表:管子通径DN（公称直径）对应管子外径Ф（mm）：公称直径DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125小直径系列Ф18Ф25Ф32Ф38Ф45Ф57Ф73Ф89Ф108Ф133大直径系列Ф22Ф27Ф34Ф42Ф48Ф60Ф76Ф89Ф114Ф140公称直径DN150DN200DN250DN300DN350DN400DN450N500DN600小直径系列Ф159Ф219Ф273Ф324Ф360Ф406Ф457Ф508Ф610大直径系列Ф168Ф219Ф273Ф325Ф377Ф426Ф480Ф530Ф630公称直径DN700DN800DN900DN
