常见基础类型优秀课件.ppt

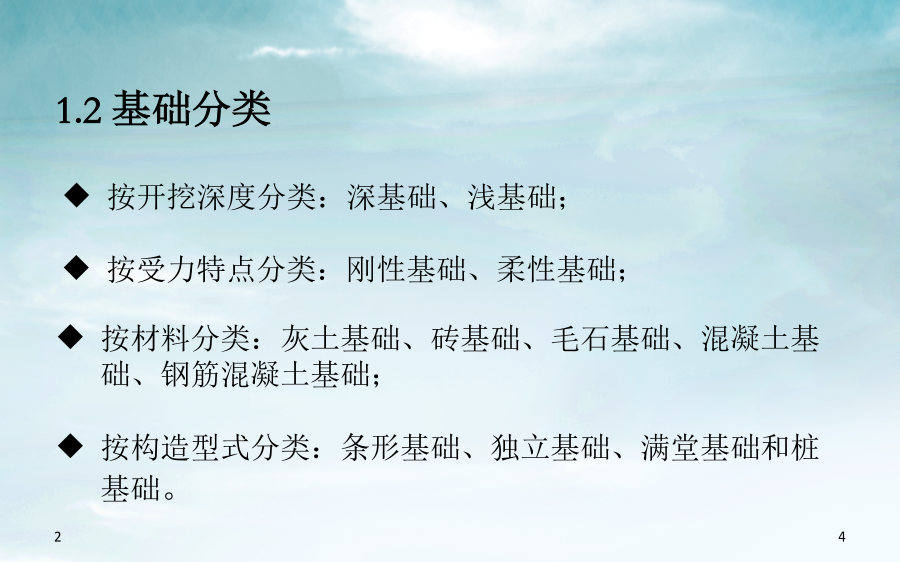

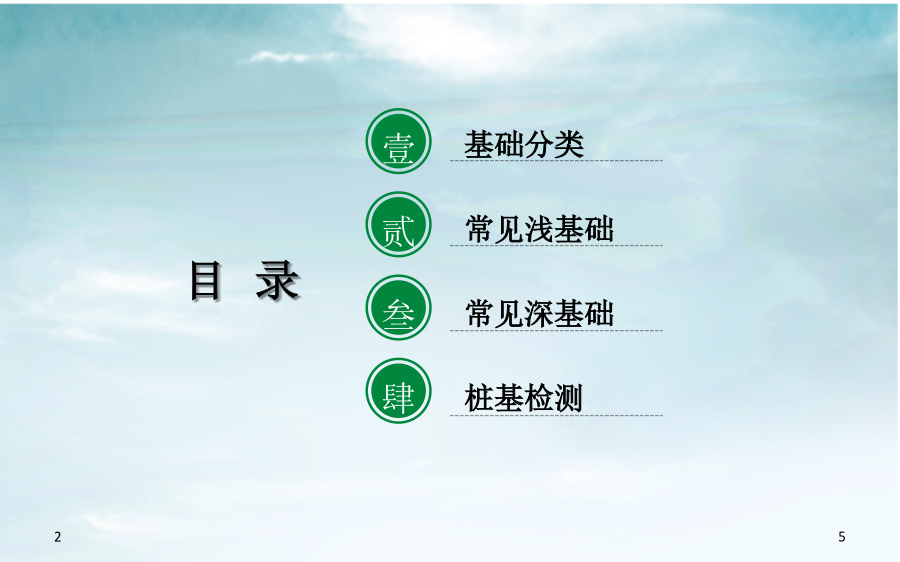

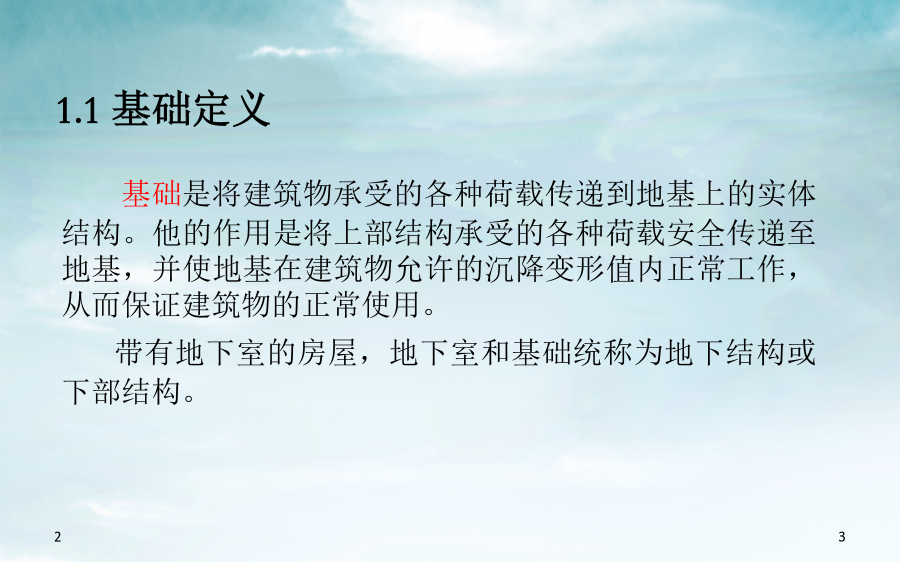

常见基础类型目录1.1基础定义1.2基础分类目录按基础埋置深度不大，一般浅于5m，只需经过挖槽、排水等普通施工程序就可建造起来的称为浅基础。常见的浅基础有独立基础、条形基础、十字交叉基础、筏型和箱型基础。小跨度桥梁墩台下、单层工业厂房排架柱下或公共建筑框架柱下常采用独立基础（单独基础）。由于每个基础的长宽可以调整，因此框架柱荷载不等时，通常可以采用该类基础，调整相邻柱的基础底面积，控制不均匀沉降的差值达到允许值。单独基础采用抗弯、抗剪强度低的砌体材料（如砖、毛石、素混凝土等）且满足刚度要求时，通常称为刚性基础；采用抗弯、抗剪强度高得钢筋混凝土材料时，称为钢筋混凝土柱下独立基础，简称扩展基础。当柱的荷载过大，地基承载力不足时，可将单独基础底面联接形成条形基础承受一排柱列的总荷载。民用住宅砌体结构大部分采用墙下条形基础。条形基础分别采用抗弯、抗剪强度低和高得材料时，称为刚性基础和扩展基础（墙下钢筋混凝土条形基础）。柱下条形基础在柱网的双向布置，相交于柱位处形成交叉条形基础。当地基软弱，柱网的柱荷载不均匀，需要基础具有空间刚度以调整不均匀沉降时多采用此类基础。砌体结构房屋的全部墙底部，框架、剪力墙的全部柱、墙底部用钢筋混凝土平板或带梁板覆盖全部地基土体的基础形式称为筏形基础。当持力层埋深较浅或经人工处理得到硬壳持力层时采用墙下等厚度平板式筏形基础较为合理。柱下筏形基础在构造上，沿纵横柱列方向加肋梁成为梁板式筏形基础。箱形基础是由钢筋混凝土的底板、顶板和内外纵横墙体组成的格式空间结构。其埋深大，整体刚度好。由于箱形基础刚度很大，在荷载作用下，建筑物仅发生大致均匀的沉降与不大的整体倾斜。箱形基础是高层建筑人防工程必须的基础形式。其缺点是施工技术复杂，工期长，造价高。目录若浅层土质不良，须将基础埋置于较深的良好土层，并将借助特殊施工方法建造的称为深基础。常见的深基础有桩基础、沉井和沉箱基础、地下连续墙深基础。桩基础是将上部结构荷载通过桩穿过软弱土层传递给下部坚硬土层的基础形式。它由若干根桩和承台两个部分组成。桩是全部或部分埋入地基土中的钢筋混凝土（或其他材料）柱体。承台是框架柱下或桥墩、桥台下的锚固段，从而使上部结构荷载可以向下传递。它又可以将全部桩顶箍住，将上部结构荷载传递给各桩使其共同承受外力。桩基础多适用于以下情况：荷载较大，地基上部土层较弱，适宜的地基持力层位置较深，采用浅基础或人工基础在技术上、经济上不合理；在建筑物荷载作用下，地基沉降计算结果超过有关规定或建筑物对不均匀沉降敏感时，采用桩基础穿过高压缩性土层，将荷载传到较坚实土层，减小地基沉降并使沉降较均匀，另外桩基还能增强建筑物的整体抗震性；当施工水位或地下水位较高，河道冲刷较大，河道不稳定或冲刷深度不宜计算准确而采用浅基础施工困难，多采用桩基础。3.2沉井和沉箱基础目录4桩基检测4桩基检测4桩基检测谢谢
