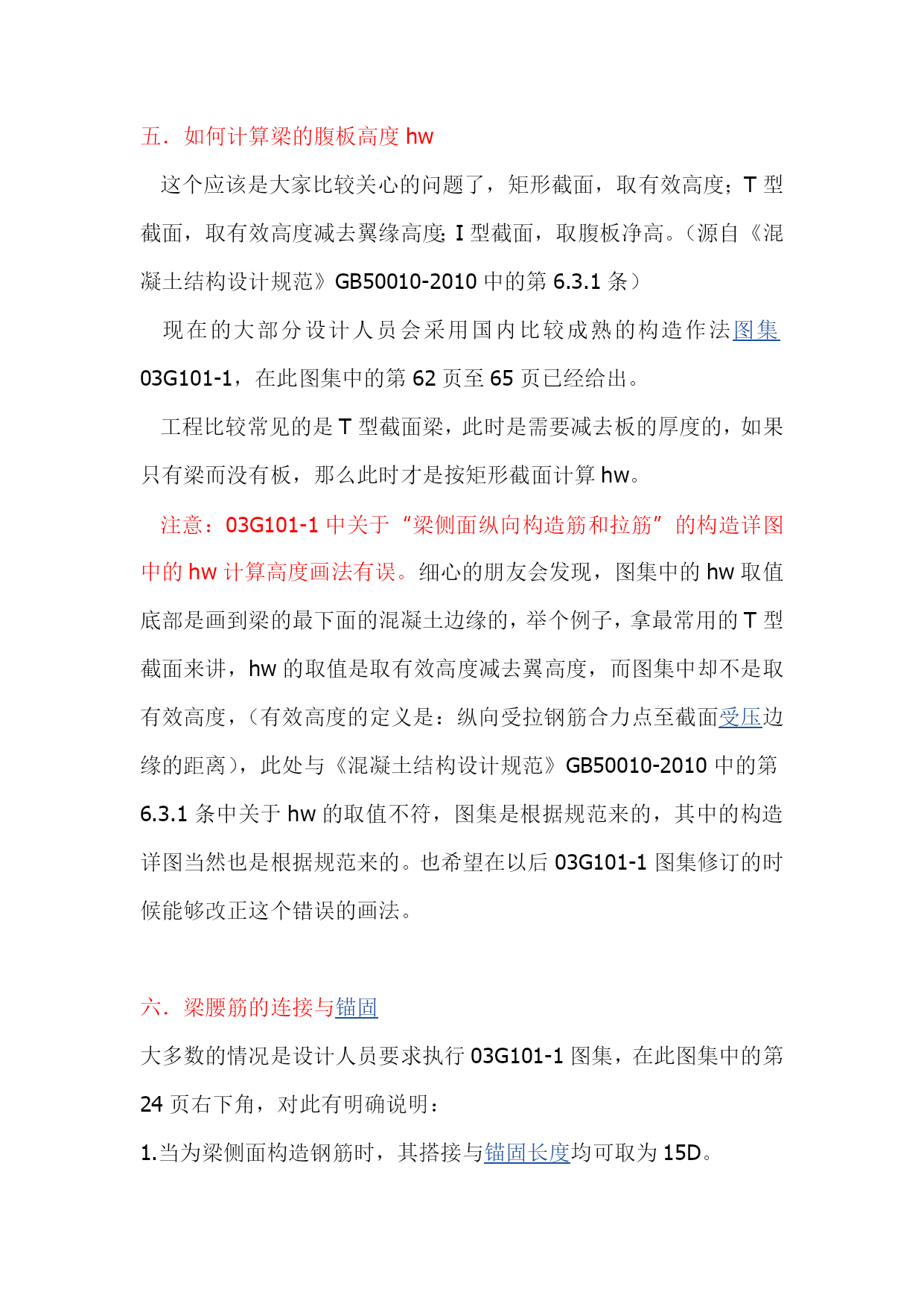

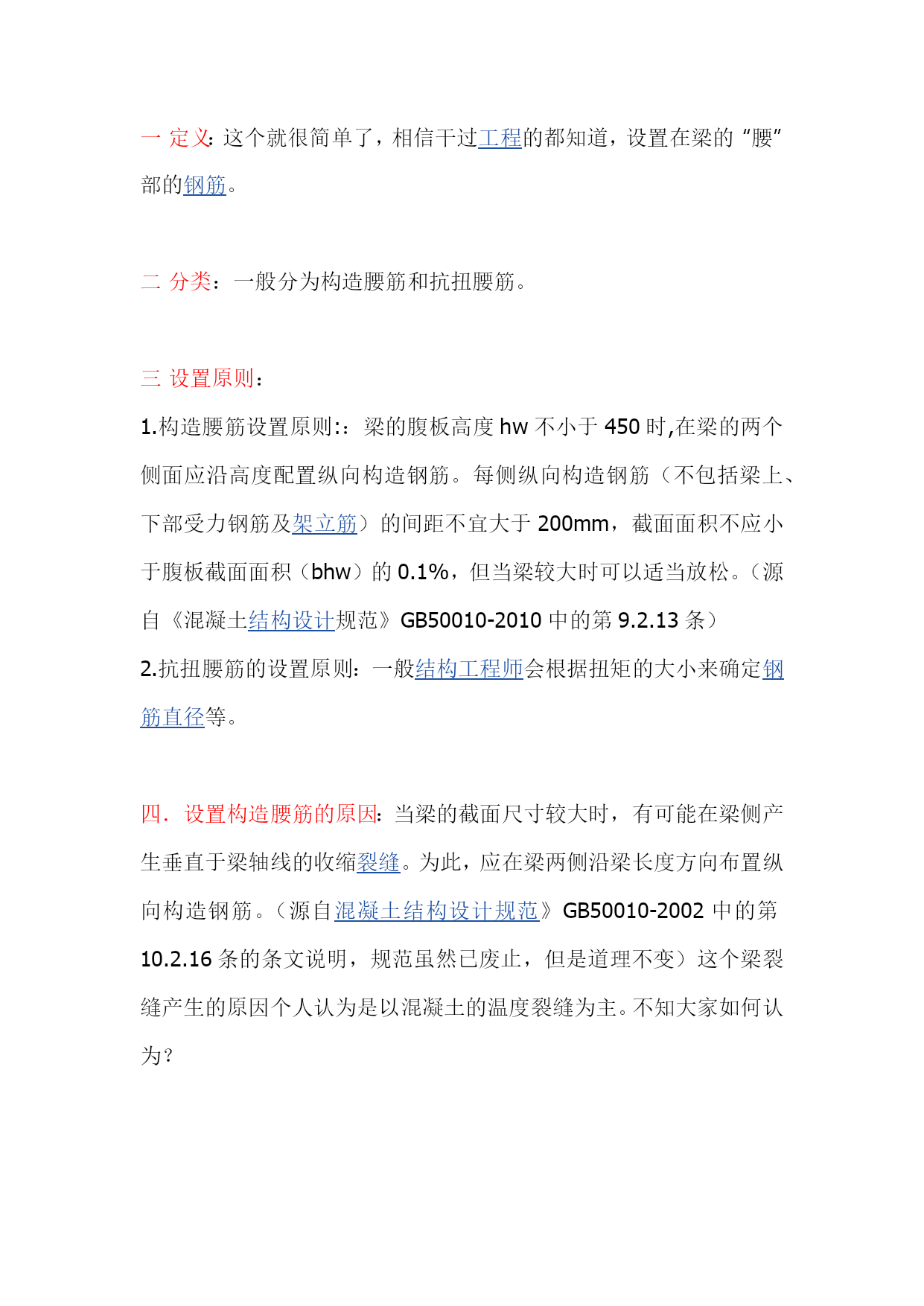

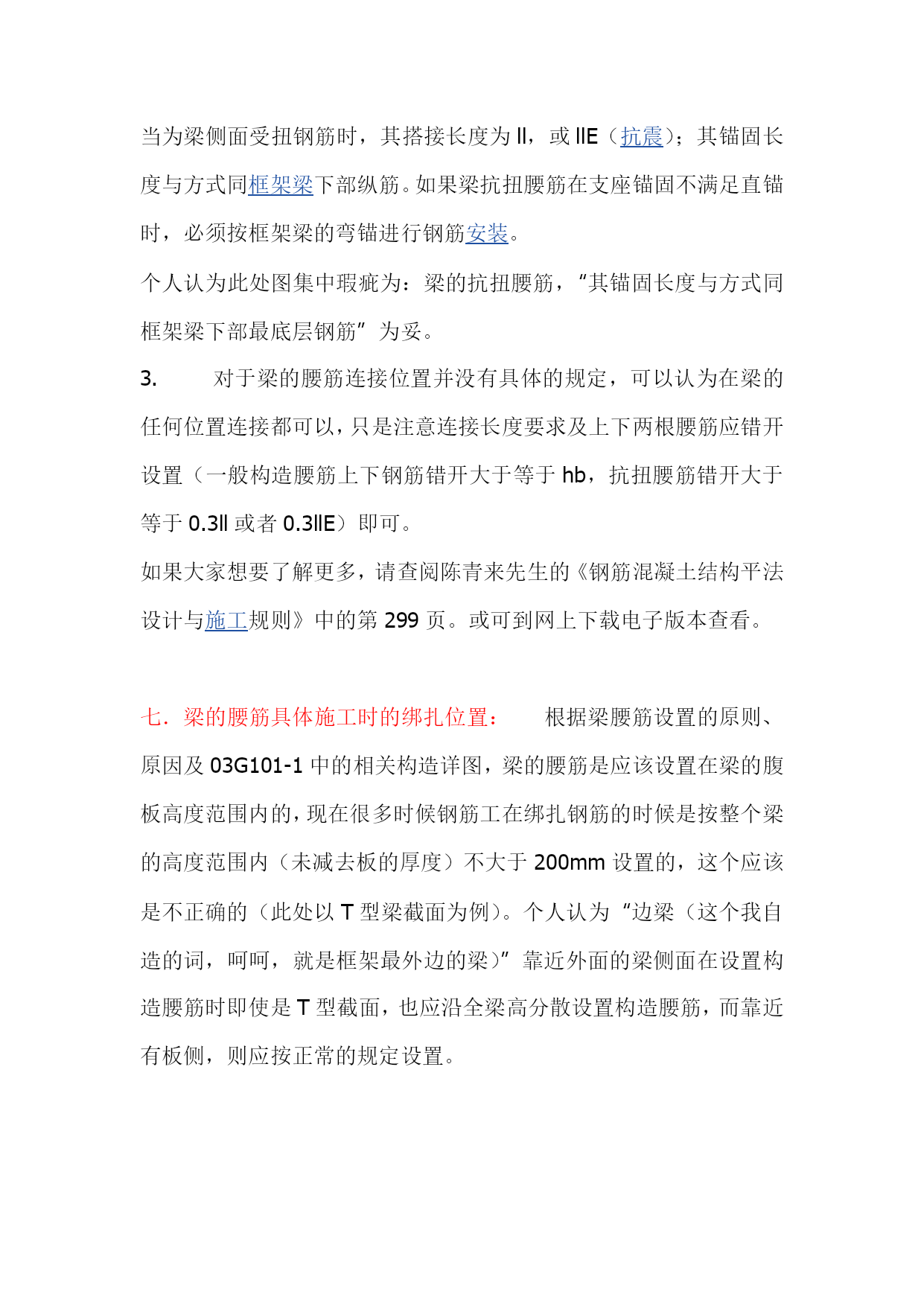

一定义：这个就很简单了，相信干过HYPERLINK"http://www.co188.com/jh/t76304.html"\t"_blank"工程的都知道，设置在梁的“腰”部的HYPERLINK"http://www.co188.com/jh/t75865.html"\t"_blank"钢筋。二分类：一般分为构造腰筋和抗扭腰筋。三设置原则：1.构造腰筋设置原则:：梁的腹板高度hw不小于450时,在梁的两个侧面应沿高度配置纵向构造钢筋。每侧纵向构造钢筋（不包括梁上、下部受力钢筋及HYPERLINK"http://www.co188.com/jh/t76489.html"\t"_blank"架立筋）的间距不宜大于200mm，截面面积不应小于腹板截面面积（bhw）的0.1%，但当梁较大时可以适当放松。（源自《混凝土HYPERLINK"http://bbs.co188.com/forum.php?gid=32"\t"_blank"结构设计规范》GB50010-2010中的第9.2.13条）2.抗扭腰筋的设置原则：一般HYPERLINK"http://bbs.co188.com/forum.php?gid=32"\t"_blank"结构工程师会根据扭矩的大小来确定HYPERLINK"http://www.co188.com/jh/t75942.html"\t"_blank"钢筋直径等。四．设置构造腰筋的原因：当梁的截面尺寸较大时，有可能在梁侧产生垂直于梁轴线的收缩HYPERLINK"http://www.co188.com/jh/t78877.html"\t"_blank"裂缝。为此，应在梁两侧沿梁长度方向布置纵向构造钢筋。（源自HYPERLINK"http://bbs.co188.com/forum-2519-1.html"\t"_blank"混凝土结构设计规范》GB50010-2002中的第10.2.16条的条文说明，规范虽然已废止，但是道理不变）这个梁裂缝产生的原因个人认为是以混凝土的温度裂缝为主。不知大家如何认为？五．如何计算梁的腹板高度hw这个应该是大家比较关心的问题了，矩形截面，取有效高度；T型截面，取有效高度减去翼缘高度；I型截面，取腹板净高。（源自《混凝土结构设计规范》GB50010-2010中的第6.3.1条）现在的大部分设计人员会采用国内比较成熟的构造作法HYPERLINK"http://www.co188.com/jh/t79982.html"\t"_blank"图集03G101-1，在此图集中的至65页已经给出。工程比较常见的是T型截面梁，此时是需要减去板的厚度的，如果只有梁而没有板，那么此时才是按矩形截面计算hw。注意：03G101-1中关于“梁侧面纵向构造筋和拉筋”的构造详图中的hw计算高度画法有误。细心的朋友会发现，图集中的hw取值底部是画到梁的最下面的混凝土边缘的，举个例子，拿最常用的T型截面来讲，hw的取值是取有效高度减去翼高度，而图集中却不是取有效高度，（有效高度的定义是：纵向受拉钢筋合力点至截面HYPERLINK"http://www.co188.com/jh/t77634.html"\t"_blank"受压边缘的距离），此处与《混凝土结构设计规范》GB50010-2010中的第6.3.1条中关于hw的取值不符，图集是根据规范来的，其中的构造详图当然也是根据规范来的。也希望在以后03G101-1图集修订的时候能够改正这个错误的画法。六．梁腰筋的连接与HYPERLINK"http://www.co188.com/jh/t82005.html"\t"_blank"锚固大多数的情况是设计人员要求执行03G101-1图集，在此图集中的右下角，对此有明确说明：1.当为梁侧面构造钢筋时，其搭接与HYPERLINK"http://www.co188.com/jh/t82013.html"\t"_blank"锚固长度均可取为15D。2.当为梁侧面受扭钢筋时，其搭接长度为ll，或llE（HYPERLINK"http://www.co188.com/jh/t78062.html"\t"_blank"抗震）；其锚固长度与方式同HYPERLINK"http://www.co188.com/jh/t78617.html"\t"_blank"框架梁下部纵筋。如果梁抗扭腰筋在支座锚固不满足直锚时，必须按框架梁的弯锚进行钢筋HYPERLINK"http://www.co188.com/jh/t84133.html"\t"_blank"安装。个人认为此处图集中瑕疵为：梁的抗扭腰筋，“其锚固长度与方式同框架梁下部最底层钢筋”为妥。3.对于梁的腰
