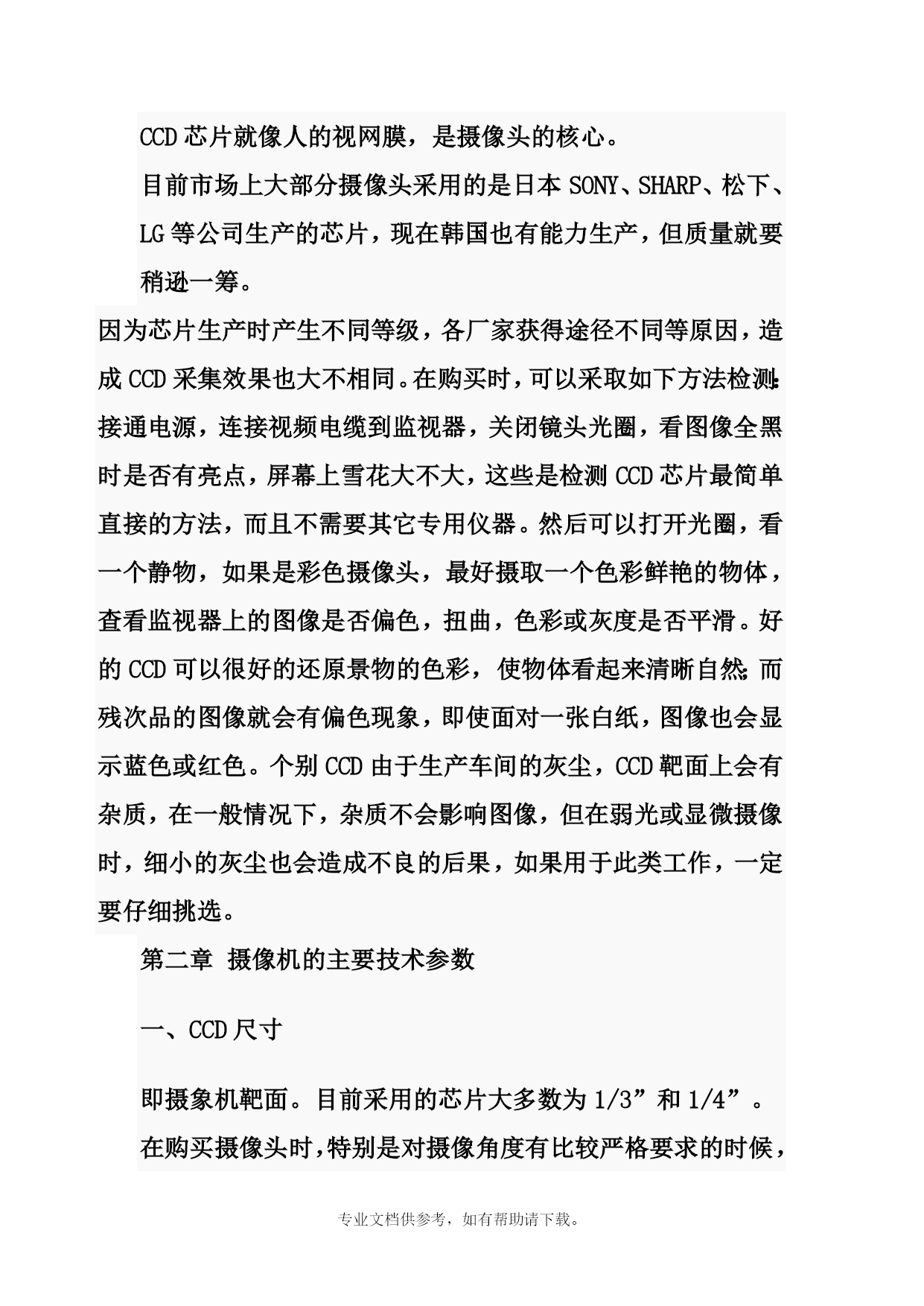

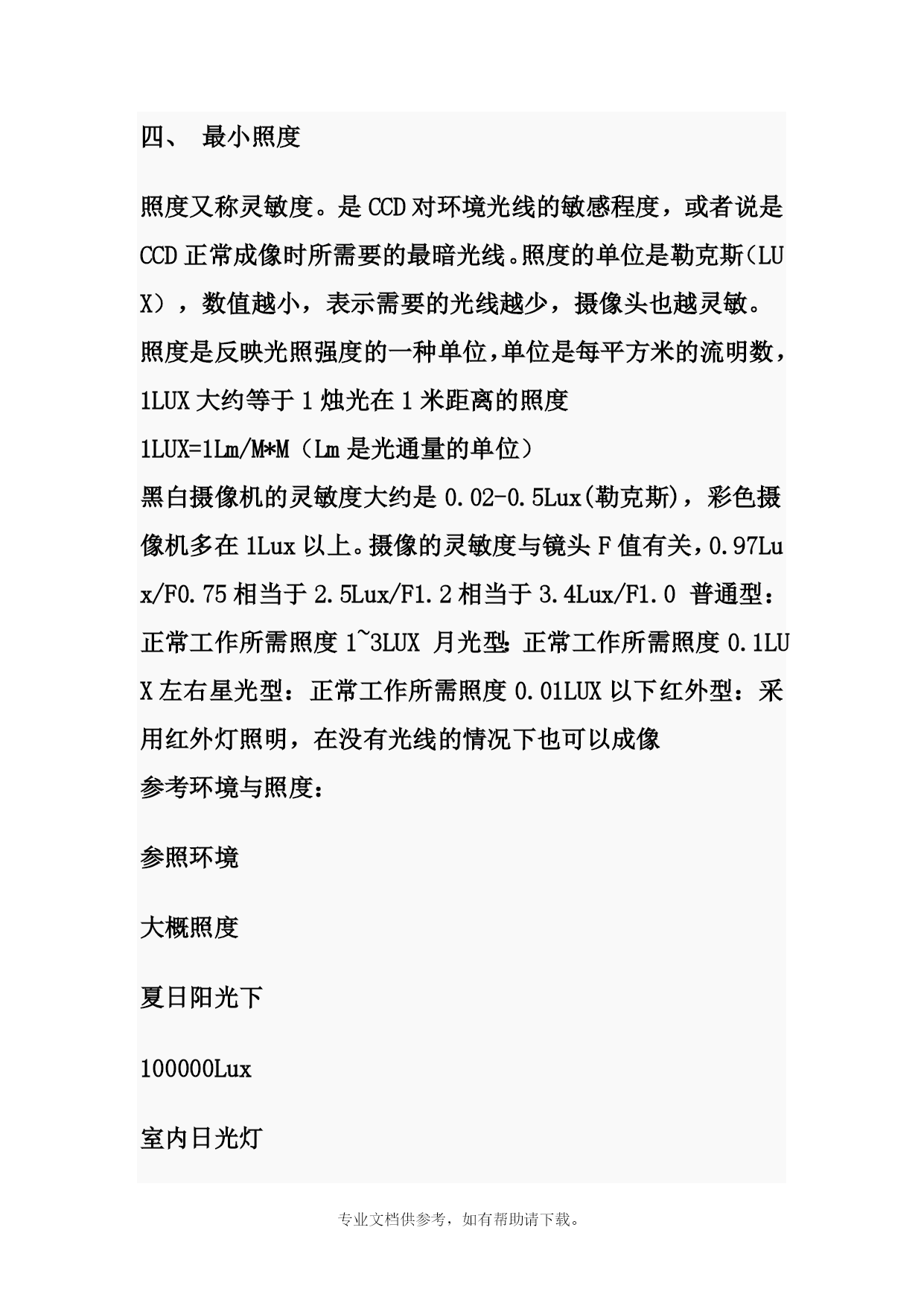

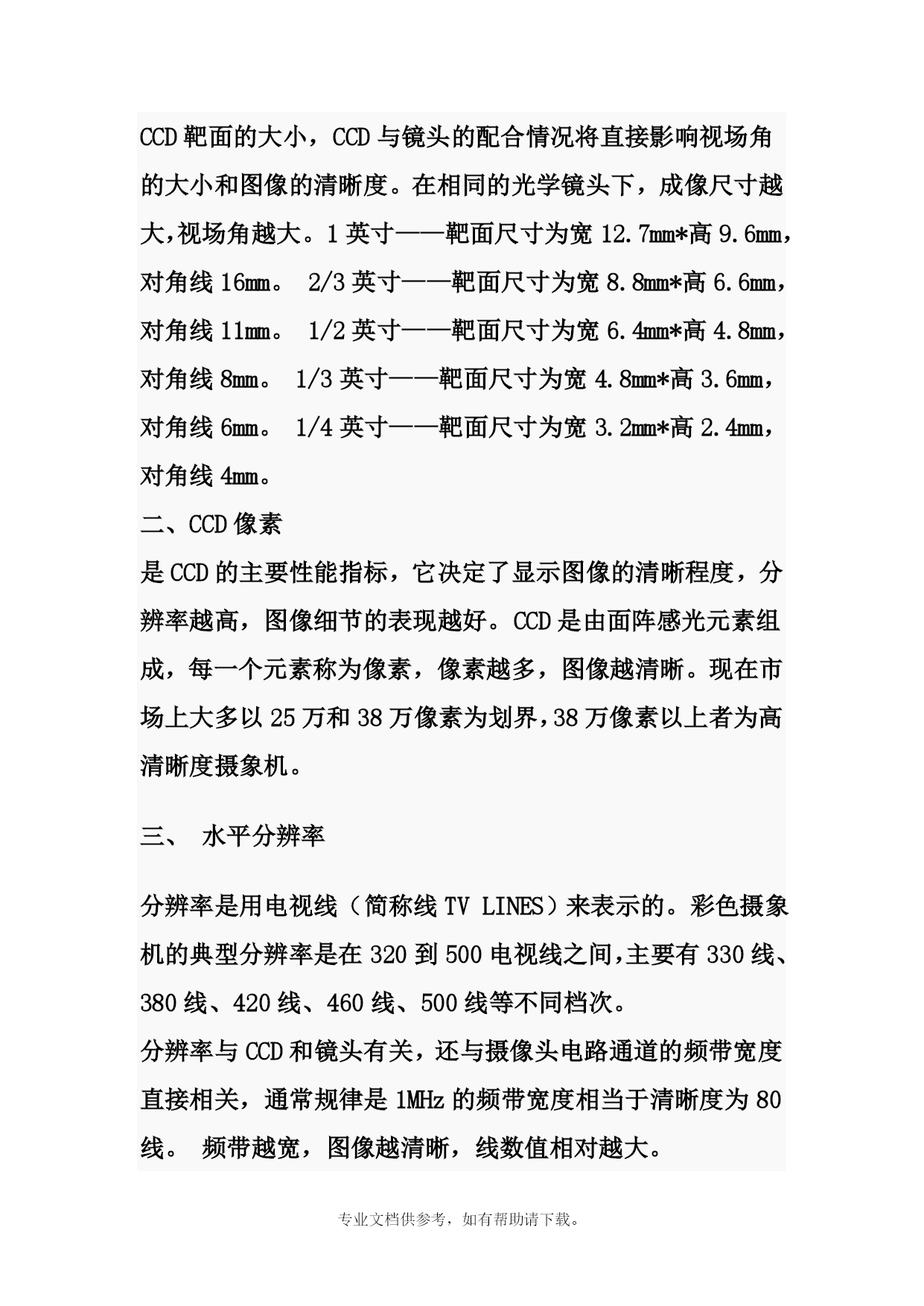

专业文档供参考，如有帮助请下载。专业文档供参考，如有帮助请下载。专业文档供参考，如有帮助请下载。CCD芯片就像人的视网膜，是摄像头的核心。目前市场上大部分摄像头采用的是日本SONY、SHARP、松下、LG等公司生产的芯片，现在韩国也有能力生产，但质量就要稍逊一筹。因为芯片生产时产生不同等级，各厂家获得途径不同等原因，造成CCD采集效果也大不相同。在购买时，可以采取如下方法检测：接通电源，连接视频电缆到监视器，关闭镜头光圈，看图像全黑时是否有亮点，屏幕上雪花大不大，这些是检测CCD芯片最简单直接的方法，而且不需要其它专用仪器。然后可以打开光圈，看一个静物，如果是彩色摄像头，最好摄取一个色彩鲜艳的物体，查看监视器上的图像是否偏色，扭曲，色彩或灰度是否平滑。好的CCD可以很好的还原景物的色彩，使物体看起来清晰自然；而残次品的图像就会有偏色现象，即使面对一张白纸，图像也会显示蓝色或红色。个别CCD由于生产车间的灰尘，CCD靶面上会有杂质，在一般情况下，杂质不会影响图像，但在弱光或显微摄像时，细小的灰尘也会造成不良的后果，如果用于此类工作，一定要仔细挑选。第二章摄像机的主要技术参数一、CCD尺寸即摄象机靶面。目前采用的芯片大多数为1/3”和1/4”。在购买摄像头时，特别是对摄像角度有比较严格要求的时候，CCD靶面的大小，CCD与镜头的配合情况将直接影响视场角的大小和图像的清晰度。在相同的光学镜头下，成像尺寸越大，视场角越大。1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。2/3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。1/4英寸——靶面尺寸为宽3.2mm*高2.4mm，对角线4mm。二、CCD像素是CCD的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，图像细节的表现越好。CCD是由面阵感光元素组成，每一个元素称为像素，像素越多，图像越清晰。现在市场上大多以25万和38万像素为划界，38万像素以上者为高清晰度摄象机。三、水平分辨率分辨率是用电视线（简称线TVLINES）来表示的。彩色摄象机的典型分辨率是在320到500电视线之间，主要有330线、380线、420线、460线、500线等不同档次。分辨率与CCD和镜头有关，还与摄像头电路通道的频带宽度直接相关，通常规律是1MHz的频带宽度相当于清晰度为80线。频带越宽，图像越清晰，线数值相对越大。四、最小照度照度又称灵敏度。是CCD对环境光线的敏感程度，或者说是CCD正常成像时所需要的最暗光线。照度的单位是勒克斯（LUX），数值越小，表示需要的光线越少，摄像头也越灵敏。照度是反映光照强度的一种单位，单位是每平方米的流明数，1LUX大约等于1烛光在1米距离的照度1LUX=1Lm/M*M（Lm是光通量的单位）黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux以上。摄像的灵敏度与镜头F值有关，0.97Lux/F0.75相当于2.5Lux/F1.2相当于3.4Lux/F1.0普通型：正常工作所需照度1~3LUX月光型：正常工作所需照度0.1LUX左右星光型：正常工作所需照度0.01LUX以下红外型：采用红外灯照明，在没有光线的情况下也可以成像参考环境与照度：参照环境大概照度夏日阳光下100000Lux室内日光灯100Lux阴天室外10000Lux黄昏室内10Lux电视台演播室1000Lux20cm处烛光10-15Lux距60W台灯60cm桌面300Lux夜间路灯0.1Lux照度值不仅与镜头的光圈大小（F值）有关，与测试时的周边环境也有着较大的关系，以光圈大小（F值）而言，光圈愈大则其所代表的F值愈小，所需的照度愈低。五、扫描制式根据各国供电所采用的频率不同，有PAL制和NTSC制之分。50HZ：PAL制，隔行扫描（PAL）制式（黑白为CCIR），标准为625行，50场。60HZ：NTSC制式，525行，60场（黑白为EIA）。六、摄象机电源交流有220V、110V、24V，直流为12V或9V。七、信噪比当摄像机摄取较亮场景时，监视器显示的画面通常比较明快，观察者不易看出画面中的干扰噪点；而取较暗场景时，监视器显示的画面就比较昏暗，观察者很容易看到画面中雪花状的干扰噪点。干扰噪点的强弱与摄像机的信噪比指标有直接关系，即信噪比越高，干扰噪点对画面的影响就越小。信噪比是信号电压对于噪声电压的比值，通常用符号S/N来表示。由于在一般情况下，信号电压远高于噪声电压，比值非常大，信噪比的单位用DB来表示。一般摄像机给出的信噪比值均是在AGC（自动增益控制）关闭时的值，因为当AGC接通时，会对小信号进行提升，
