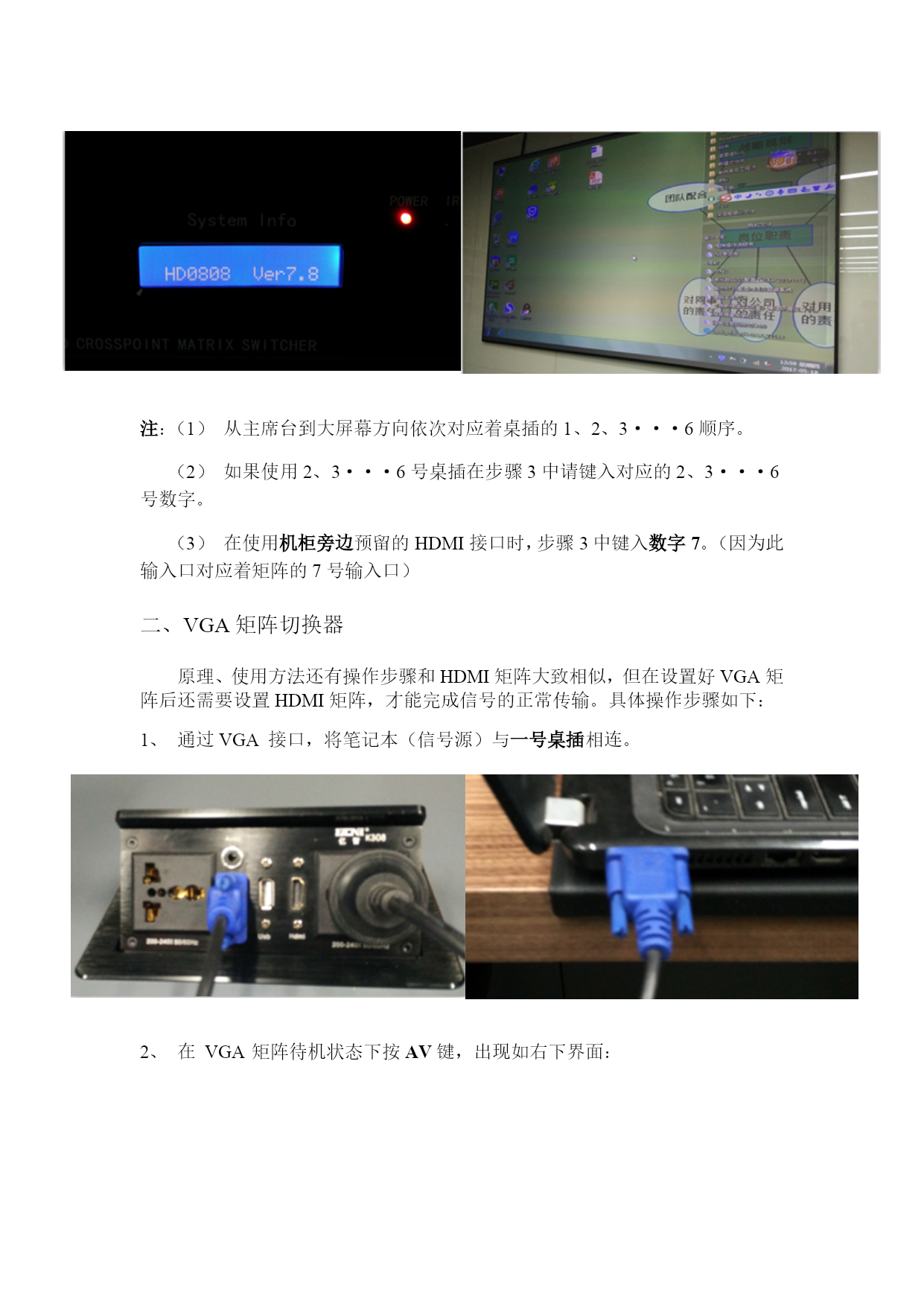

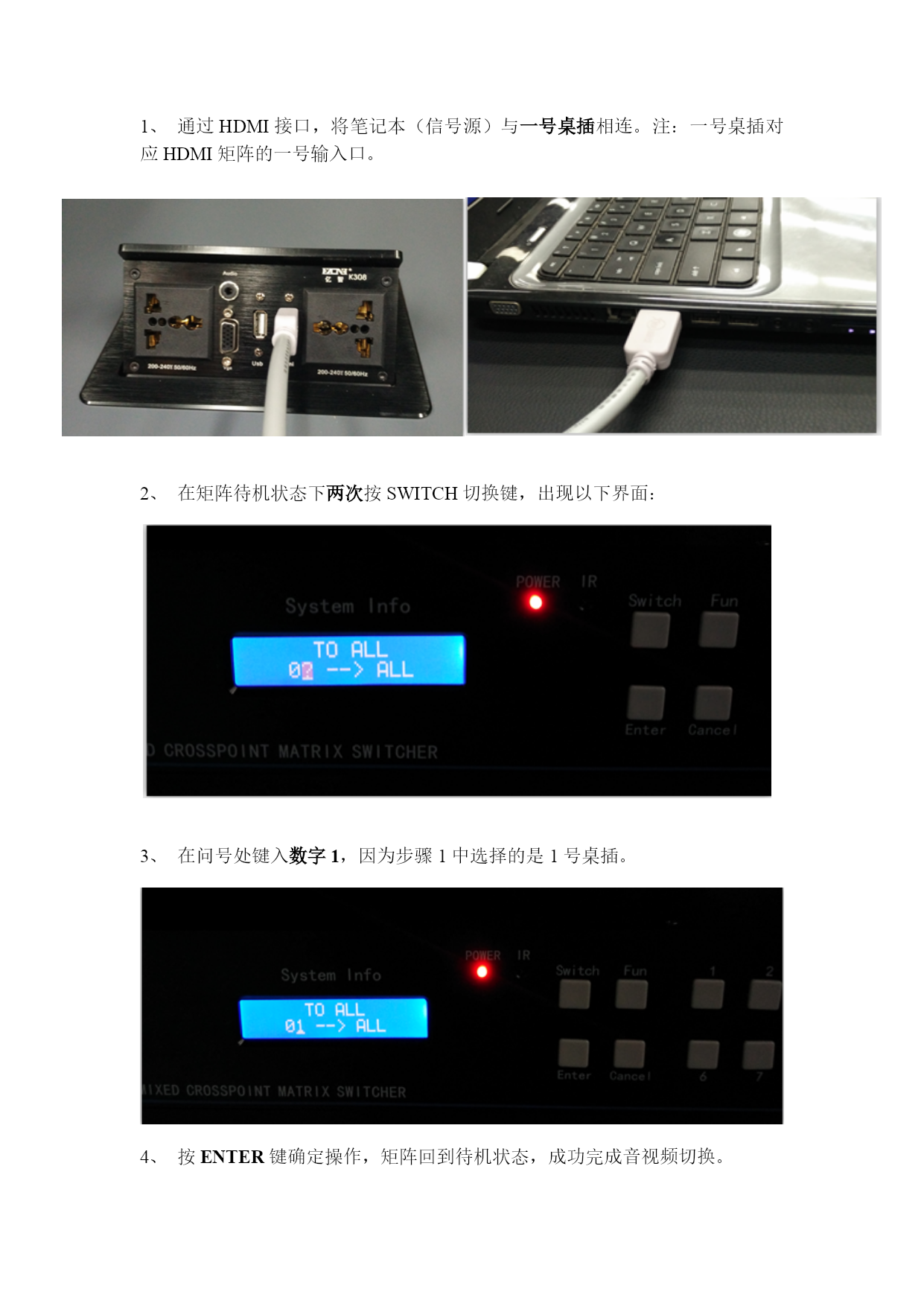

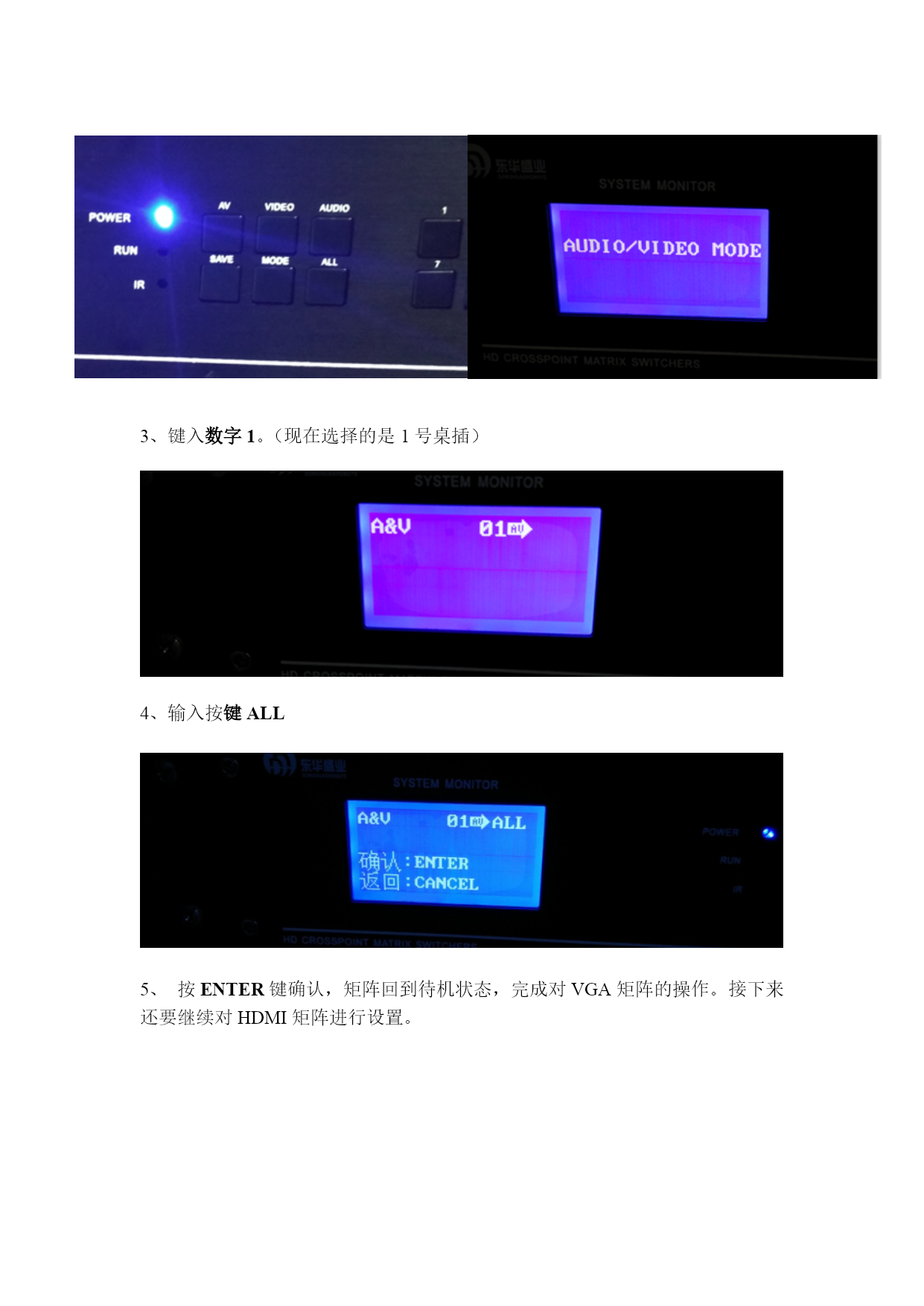

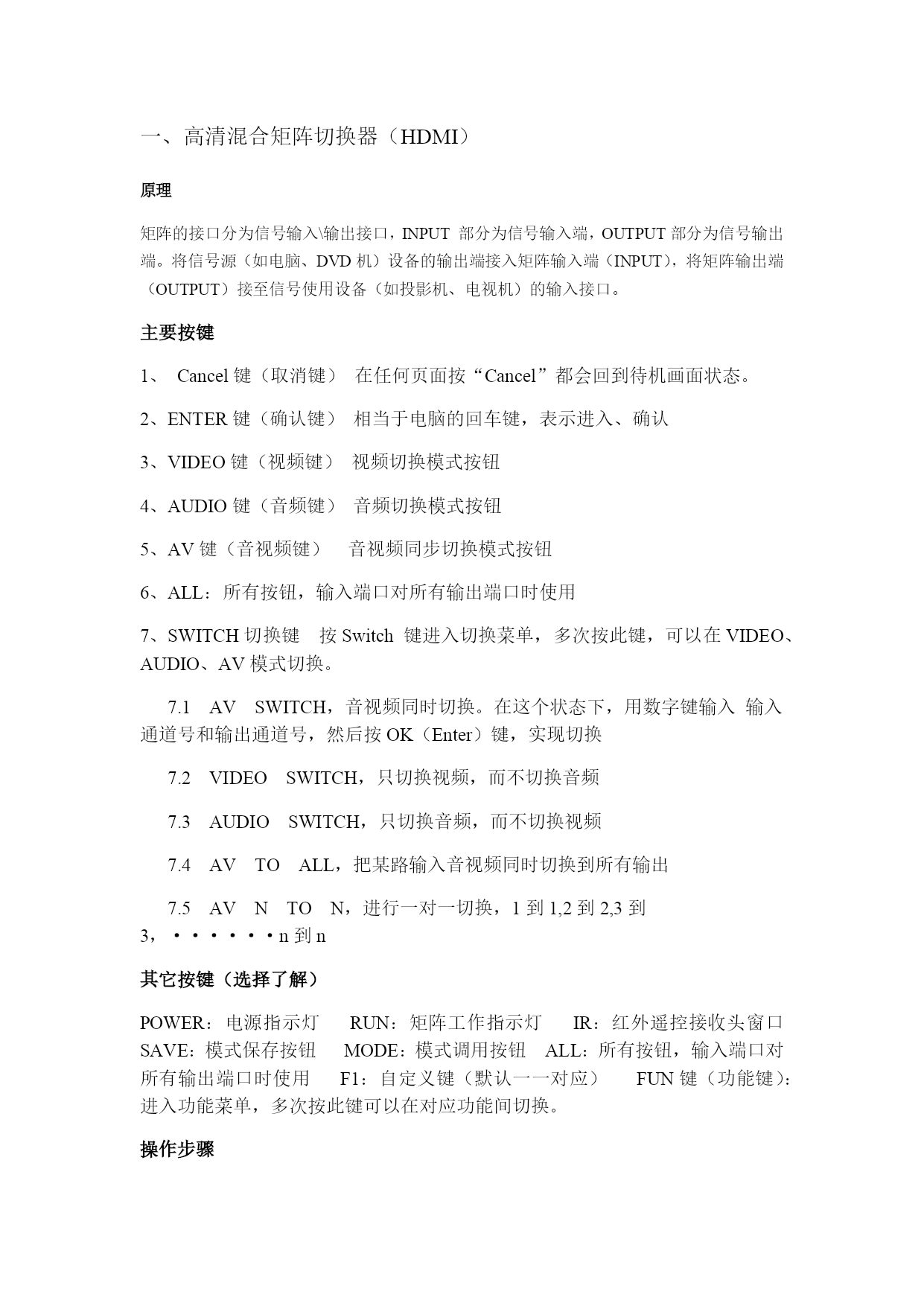

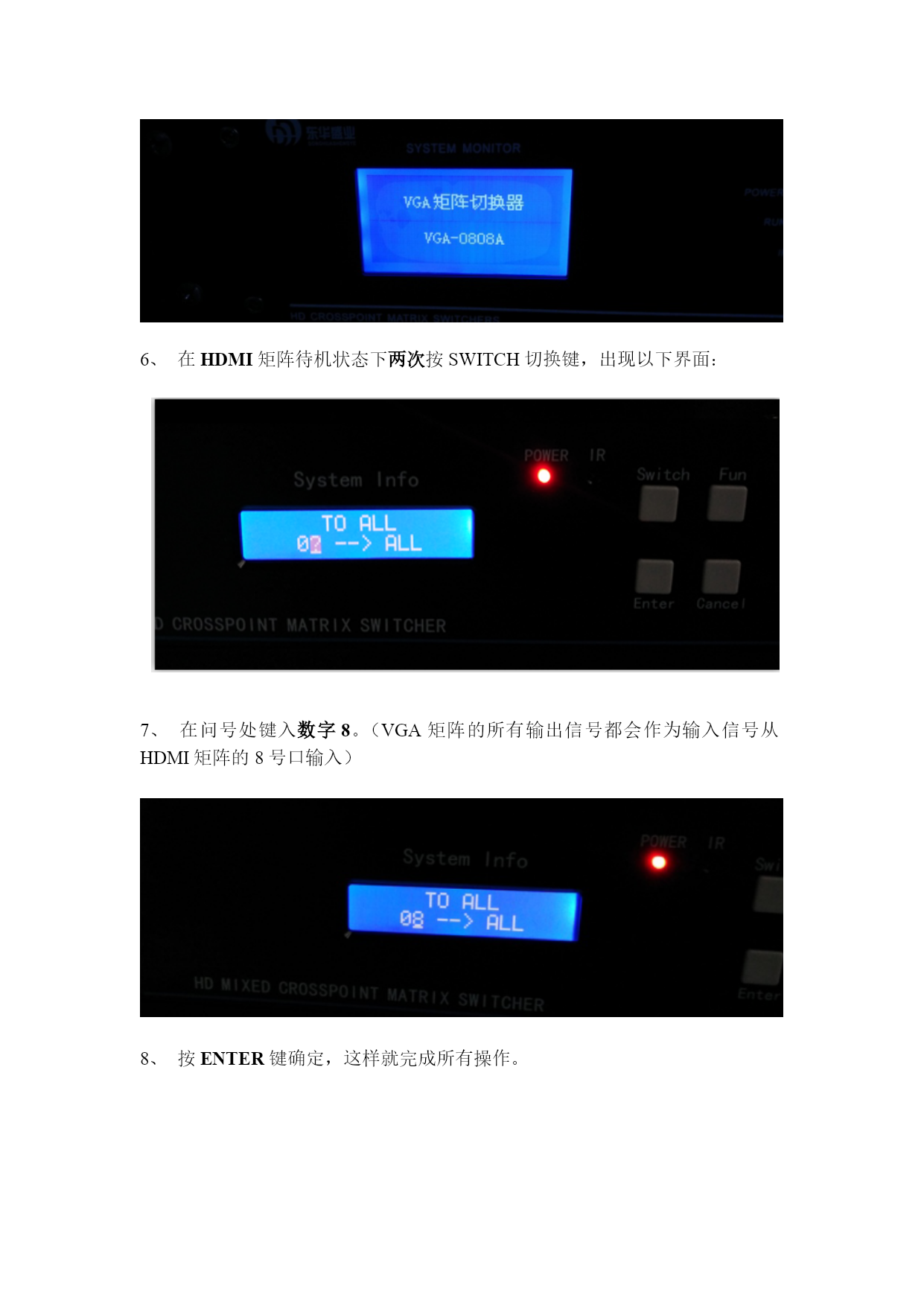

............高清混合矩阵切换器（HDMI）原理矩阵的接口分为信号输入\输出接口，INPUT部分为信号输入端，OUTPUT部分为信号输出端。将信号源（如电脑、DVD机）设备的输出端接入矩阵输入端（INPUT），将矩阵输出端（OUTPUT）接至信号使用设备（如投影机、电视机）的输入接口。主要按键Cancel键（取消键）在任何页面按“Cancel”都会回到待机画面状态。2、ENTER键（确认键）相当于电脑的回车键，表示进入、确认3、VIDEO键（视频键）视频切换模式按钮AUDIO键（音频键）音频切换模式按钮AV键（音视频键）音视频同步切换模式按钮ALL：所有按钮，输入端口对所有输出端口时使用7、SWITCH切换键按Switch键进入切换菜单，多次按此键，可以在VIDEO、AUDIO、AV模式切换。7.1AVSWITCH，音视频同时切换。在这个状态下，用数字键输入输入通道号和输出通道号，然后按OK（Enter）键，实现切换7.2VIDEOSWITCH，只切换视频，而不切换音频7.3AUDIOSWITCH，只切换音频，而不切换视频7.4AVTOALL，把某路输入音视频同时切换到所有输出7.5AVNTON，进行一对一切换，1到1,2到2,3到3，······n到n其它按键（选择了解）POWER：电源指示灯RUN：矩阵工作指示灯IR：红外遥控接收头窗口SAVE：模式保存按钮MODE：模式调用按钮ALL：所有按钮，输入端口对所有输出端口时使用F1：自定义键（默认一一对应）FUN键（功能键）：进入功能菜单，多次按此键可以在对应功能间切换。操作步骤通过HDMI接口，将笔记本（信号源）与一号桌插相连。注：一号桌插对应HDMI矩阵的一号输入口。在矩阵待机状态下两次按SWITCH切换键，出现以下界面：3、在问号处键入数字1，因为步骤1中选择的是1号桌插。按ENTER键确定操作，矩阵回到待机状态，成功完成音视频切换。注：（1）从主席台到大屏幕方向依次对应着桌插的1、2、3···6顺序。（2）如果使用2、3···6号桌插在步骤3中请键入对应的2、3···6号数字。（3）在使用机柜旁边预留的HDMI接口时，步骤3中键入数字7。（因为此输入口对应着矩阵的7号输入口）VGA矩阵切换器原理、使用方法还有操作步骤和HDMI矩阵大致相似，但在设置好VGA矩阵后还需要设置HDMI矩阵，才能完成信号的正常传输。具体操作步骤如下：通过VGA接口，将笔记本（信号源）与一号桌插相连。在VGA矩阵待机状态下按AV键，出现如右下界面：3、键入数字1。（现在选择的是1号桌插）输入按键ALL5、按ENTER键确认，矩阵回到待机状态，完成对VGA矩阵的操作。接下来还要继续对HDMI矩阵进行设置。在HDMI矩阵待机状态下两次按SWITCH切换键，出现以下界面：7、在问号处键入数字8。（VGA矩阵的所有输出信号都会作为输入信号从HDMI矩阵的8号口输入）8、按ENTER键确定，这样就完成所有操作。注：在使用VGA矩阵时，如果传输的信号源包含声音，如视频、宣传片、电影时，在步骤一中还需要插入音频线，才能将音视频完整传输过来，如下图。
