关于井下人员定位系统运行的汇报 (3).docx

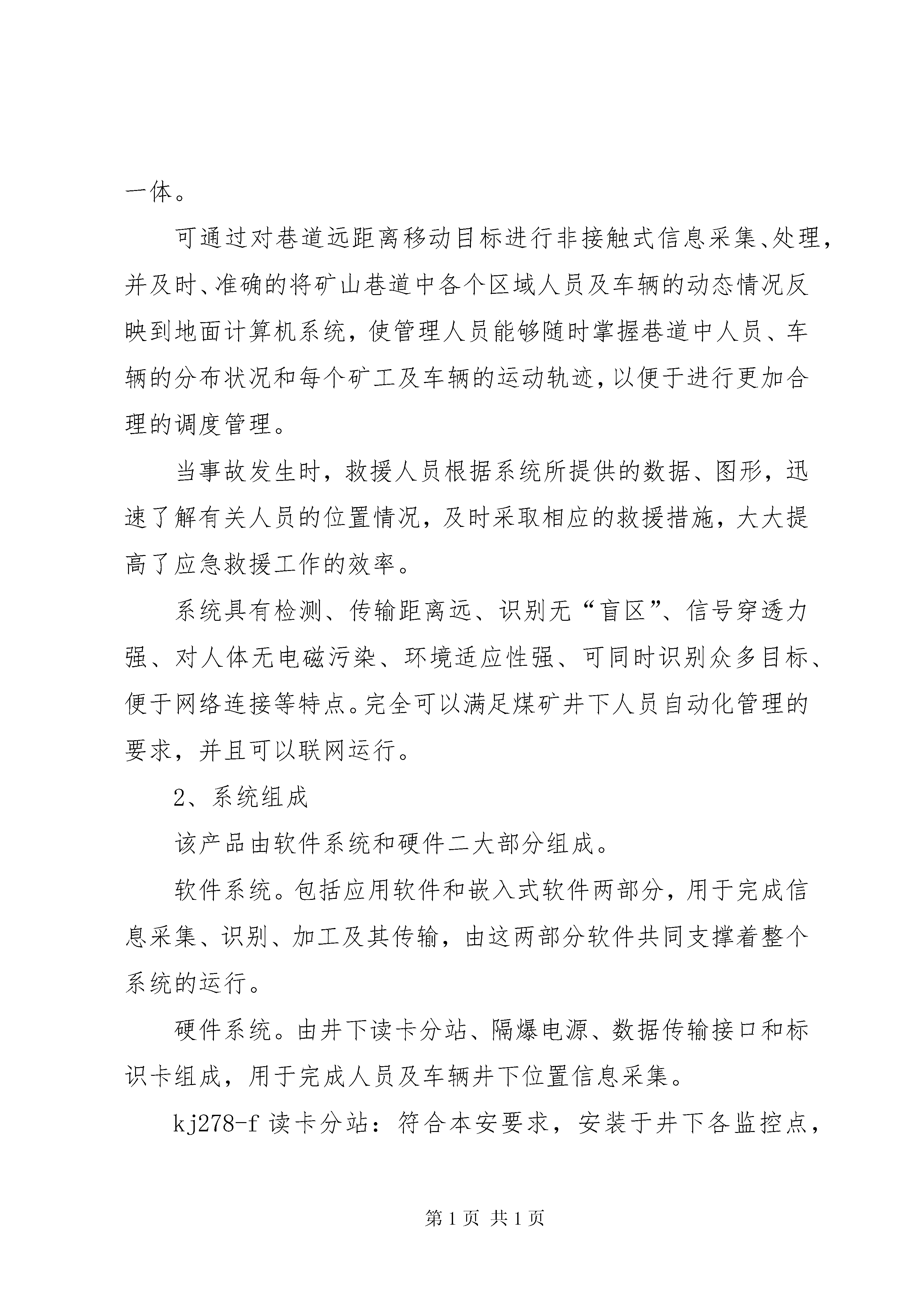

关于井下人员定位系统运行的汇报kj278矿用井下人员定位管理系统系统概述凯瑟新起点科技发展有限公司提供的kj278矿用井下人员管理系统是采用目前国际上先进的rfid无线传输技术，分站\标识卡均采用了美国ti公司16位430系列单片机，系统集单片机软硬件、信息采集处理、无线数据传输、网络数据通讯等技术为一体。可通过对巷道远距离移动目标进行非接触式信息采集、处理，并及时、准确的将矿山巷道中各个区域人员及车辆的动态情况反映到地面计算机系统，使管理人员能够随时掌握巷道中人员、车辆的分布状况和每个矿工及车辆的运动轨迹，以便于进行更加合理的调度管理。当事故发生时，救援人员根据系统所提供的数据、图形，迅速了解有关人员的位置情况，及时采取相应的救援措施，大大提高了应急救援工作的效率。系统具有检测、传输距离远、识别无“盲区”、信号穿透力强、对人体无电磁污染、环境适应性强、可同时识别众多目标、便于网络连接等特点。完全可以满足煤矿井下人员自动化管理的要求，并且可以联网运行。2、系统组成该产品由软件系统和硬件二大部分组成。软件系统。包括应用软件和嵌入式软件两部分，用于完成信息采集、识别、加工及其传输，由这两部分软件共同支撑着整个系统的运行。硬件系统。由井下读卡分站、隔爆电源、数据传输接口和标识卡组成，用于完成人员及车辆井下位置信息采集。kj278-f读卡分站。符合本安要求，安装于井下各监控点，读取周围空间的标识卡，并将读取的数据传输到上位机。kj278-k标识卡。人员携带或安装在移动设备上，用于移动目标的身份识别，井下读卡设备同标识卡进行无线通讯来读取信息。kj278-j数据传输接口。连接井下设备与监控室的计算机，完成通讯信号的转换和本安与非本安运行环境的隔离。kdw660/19b矿用隔爆兼本质安全型电源箱。内装备用电池，为井下设备提供稳定的不间断电源。kj278管理软件。实现对井下人员及设备的跟踪定位信息的采集、分析处理、实时显示、数据库存储、报表打印等功能。系统概述凯瑟新起点科技发展有限公司提供的kj278矿用井下人员管理系统是采用目前国际上先进的rfid无线传输技术，分站\标识卡均采用了美国ti公司16位430系列单片机，系统集单片机软硬件、信息采集处理、无线数据传输、网络数据通讯等技术为一体。可通过对巷道远距离移动目标进行非接触式信息采集、处理，并及时、准确的将矿山巷道中各个区域人员及车辆的动态情况反映到地面计算机系统，使管理人员能够随时掌握巷道中人员、车辆的分布状况和每个矿工及车辆的运动轨迹，以便于进行更加合理的调度管理。当事故发生时，救援人员根据系统所提供的数据、图形，迅速了解有关人员的位置情况，及时采取相应的救援措施，大大提高了应急救援工作的效率。系统具有检测、传输距离远、识别无“盲区”、信号穿透力强、对人体无电磁污染、环境适应性强、可同时识别众多目标、便于网络连接等特点。完全可以满足煤矿井下人员自动化管理的要求，并且可以联网运行。2、系统组成该产品由软件系统和硬件二大部分组成。软件系统。包括应用软件和嵌入式软件两部分，用于完成信息采集、识别、加工及其传输，由这两部分软件共同支撑着整个系统的运行。硬件系统。由井下读卡分站、隔爆电源、数据传输接口和标识卡组成，用于完成人员及车辆井下位置信息采集。kj278-f读卡分站：符合本安要求，安装于井下各监控点，读取周围空间的标识卡，并将读取的数据传输到上位机。kj278-k标识卡：人员携带或安装在移动设备上，用于移动目标的身份识别，井下读卡设备同标识卡进行无线通讯来读取信息。kj278-j数据传输接口。连接井下设备与监控室的计算机，完成通讯信号的转换和本安与非本安运行环境的隔离。kdw660/19b矿用隔爆兼本质安全型电源箱。内装备用电池，为井下设备提供稳定的不间断电源。kj278管理软件。实现对井下人员及设备的跟踪定位信息的采集、分析处理、实时显示、数据库存储、报表打印等功能。矿用井下人员定位管理系统产品简介1.人员、车辆等监控对象的实时位置显示功能2.图形显示功能、cad图纸设置导入功能3.庞大的考勤管理功能、人员轨迹动态跟踪功能4.限制区报警功能、下井超时报警功能、超员报警功能5.通讯报警功能6.丰富的查询功能7.车辆设备管理功能8.系统联网管理功能及其web网页联网监控功能9.led大屏幕显示功能10.系统紧急搜救与报警功能11.系统运行情况状态报警及提示功能12操作权限管理功能13.多串口监控功能、用于大型系统扩展分站数量14.与矿用工业以太环网联网功能多串口监控功能、用于大型系统扩展分站数量14.与矿用工业以太环网联网功能15.双击热备份监测功能16.单体分站测试监测功能17.唯一行检测功能矿用读卡分站产品特点：以美国ti公司msp430系列的16位单片机为核
