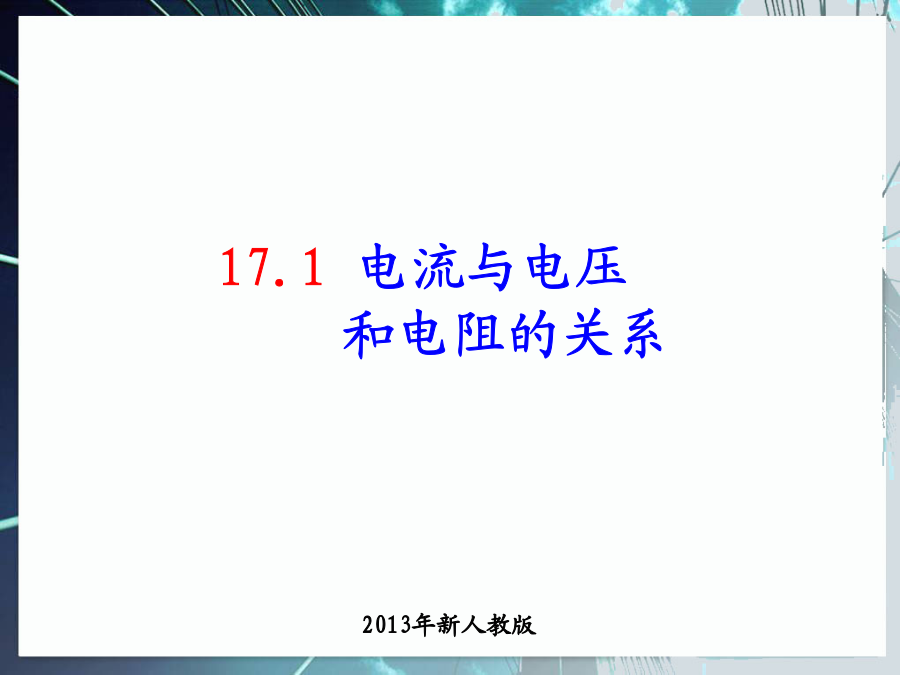

人教《171电流与电压和电阻的关系》课件.ppt

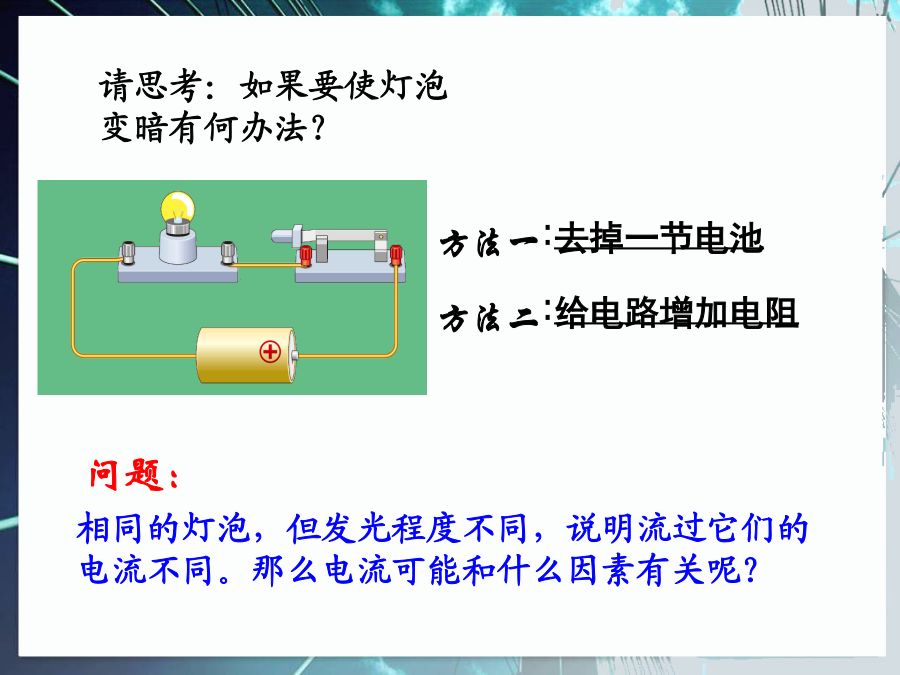

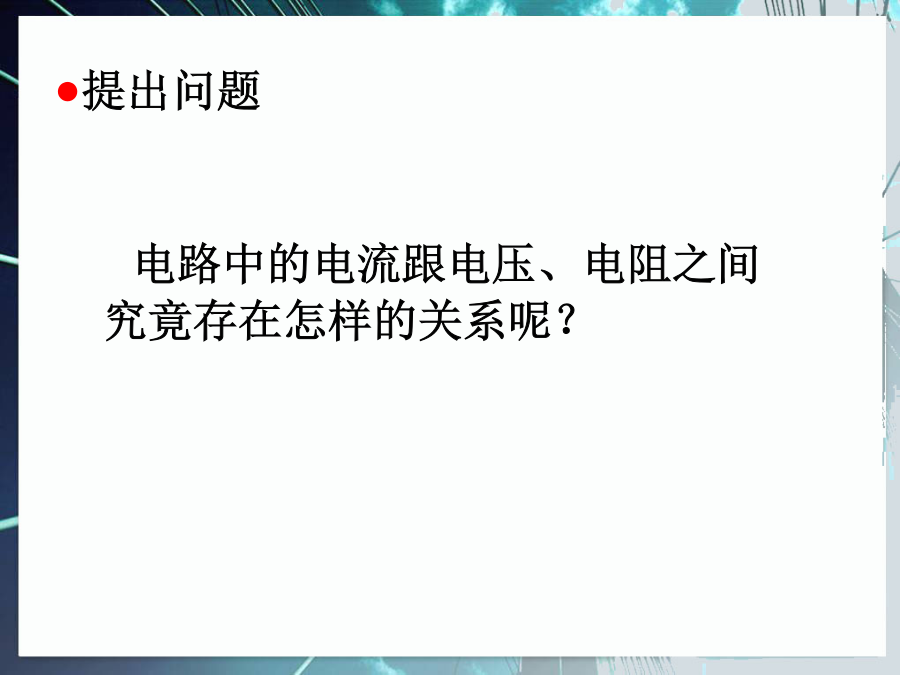

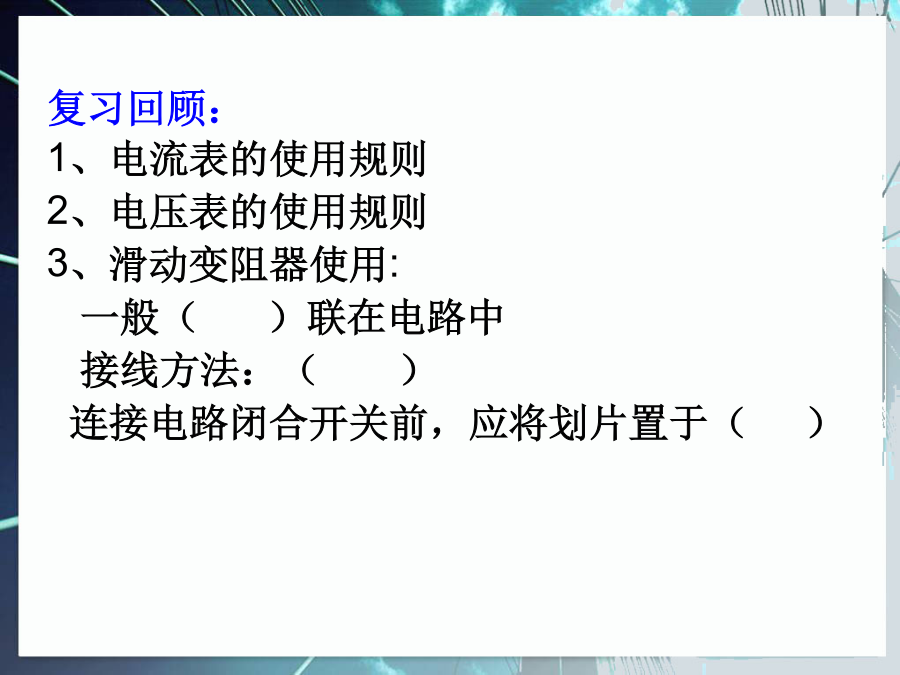

17.1电流与电压和电阻的关系复习回顾：1、电流表的使用规则2、电压表的使用规则3、滑动变阻器使用:一般（）联在电路中接线方法：（）连接电路闭合开关前，应将划片置于（）请思考：如果要使灯泡变暗有何办法？●提出问题探究:电阻上的电流与电压的关系活动1：探究电流与电压的关系1．猜想假设：在电阻一定时，电压越高，电路中的电流越_____。2．设计实验：（1）保持_______不变，_______、_______测出定值电阻两端的电压和电流。（2）实验器材：。（3）电路图：（4）滑动变阻器的作用：V干电池2、检查电路无误后，闭合开关，调节滑动变阻器滑片，使电压表示数分别为1V、1.5V、2V，读出对应的电流表的示数，填入表中。3、断开开关，分析实验数据，得出实验结论保持电阻R不变，研究电流I随电压U变化的情况。通过导体的电流与导体两端的电压成＿＿＿。I/A在电阻一定的情况下，通过导体的电流与导体两端的电压成＿＿＿关系。活动2：探究电流与电阻的关系1.猜想假设：在电压相同时，电阻越大，电路中的电流越_______。2.设计实验：保持_____不变，用电流表测出不同定值电阻的电流值，研究电流跟电阻的关系。（2）器材（3）电路图：同实验1保持_____不变，研究电流随电阻的变化。实验次序Ｒ/Ω在电压一定时，通过导体的电流跟导体的电阻成＿＿＿。电流与电压、电阻的关系：思考：1、能不能说电压与电流成正比？2、能不能说电阻与电流成反比？这节课你学到了哪些知识？有什么收获？2.用如图所示的实验电路图探究“电流跟电压、电阻的关系”，下列操作错误的是（）A.连接电路时，开关应该是断开的B.连接滑动变阻器时，滑片要滑到阻值最小的位置C.连接电表时，必须使电流从“+”接线柱流入，从“-”接线柱流出D.每次更换电阻后，要调节滑动变阻器，使电压表的示数相同3、某同学在做研究电流跟电压、电阻关系的实验时，得到下表两组数据3.如图8-1-4所示为“欧姆定律”一节中“研究电流与电阻关系”的实验电路图.(1)为了达到研究的目的，实验过程中必须保持_______________不变；(2)当开关S闭合后，电压表的读数是2.5V，电流表的读数是0.5A，现在将阻值为5Ω的电阻R换成阻值为10Ω的电阻接入电路来进行研究，则下一步应进行的操作是_______________________________________________.
