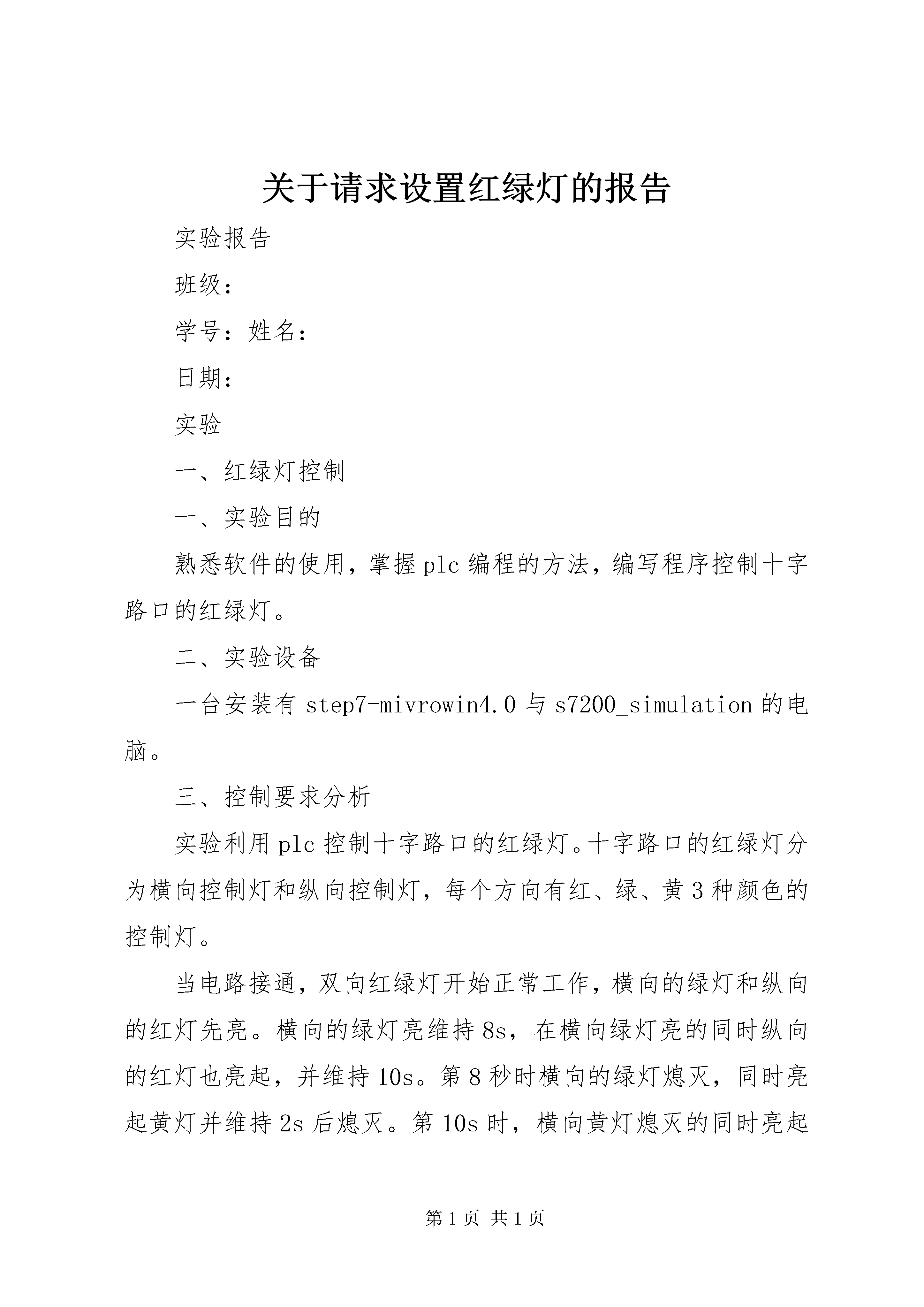

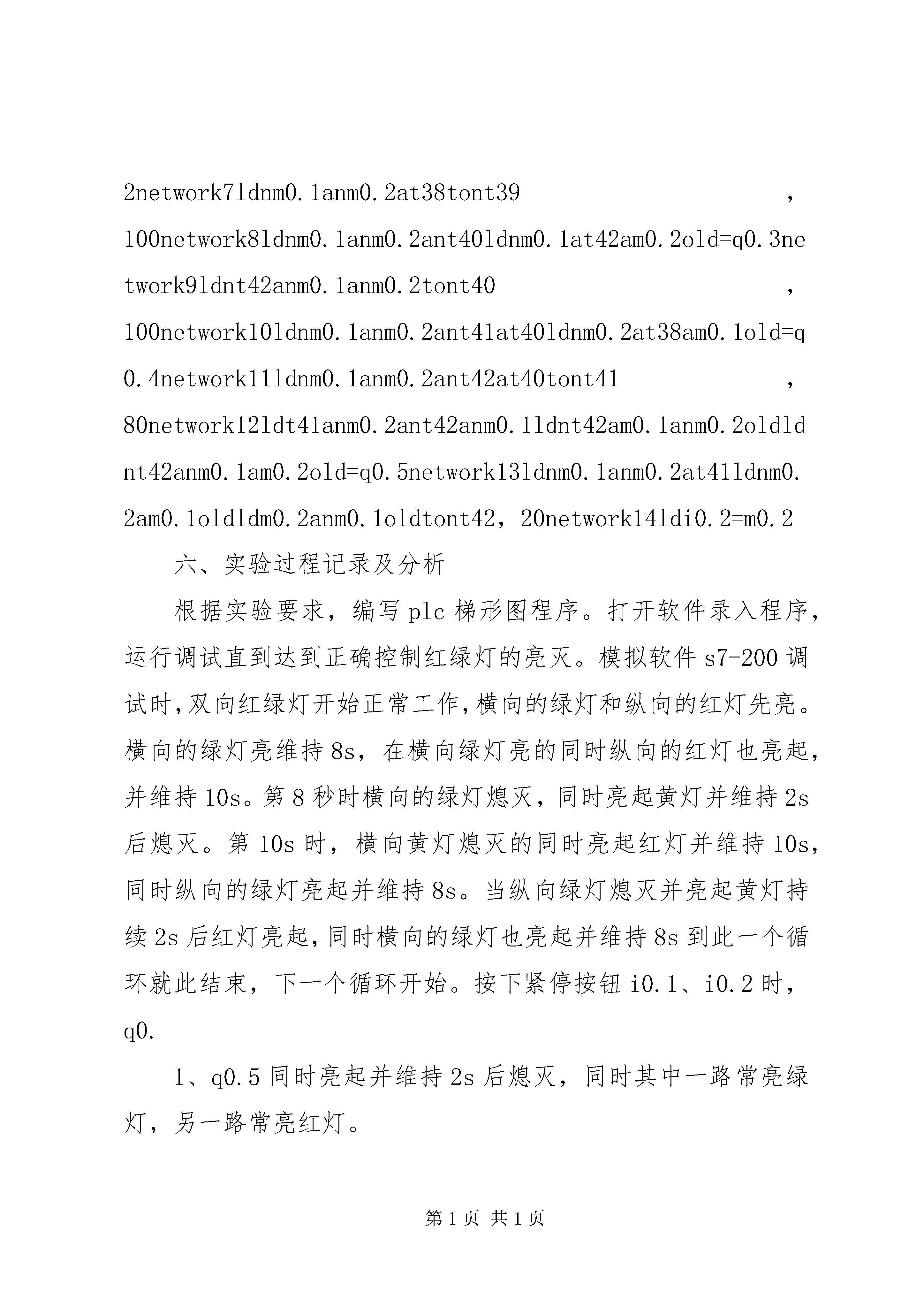

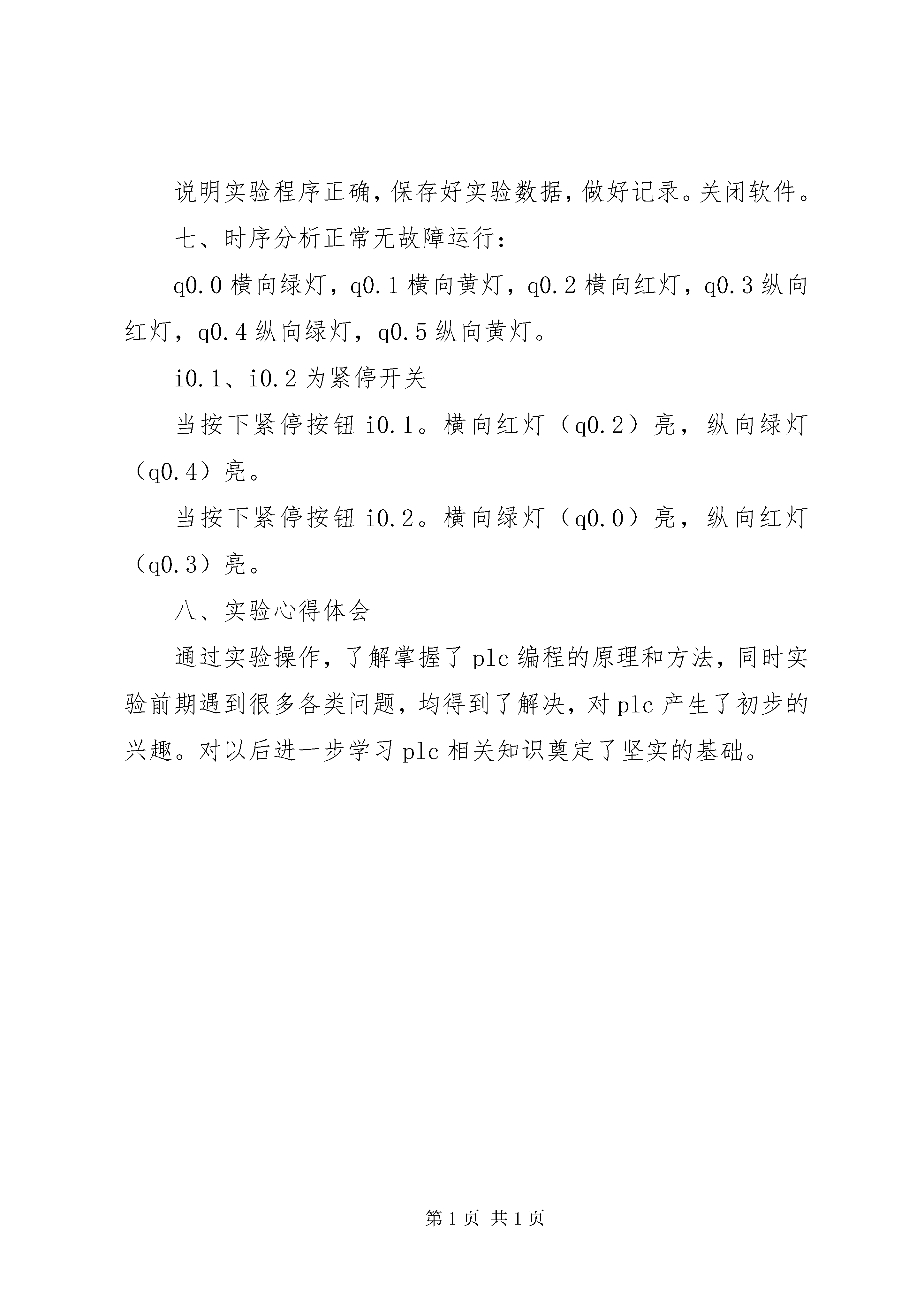

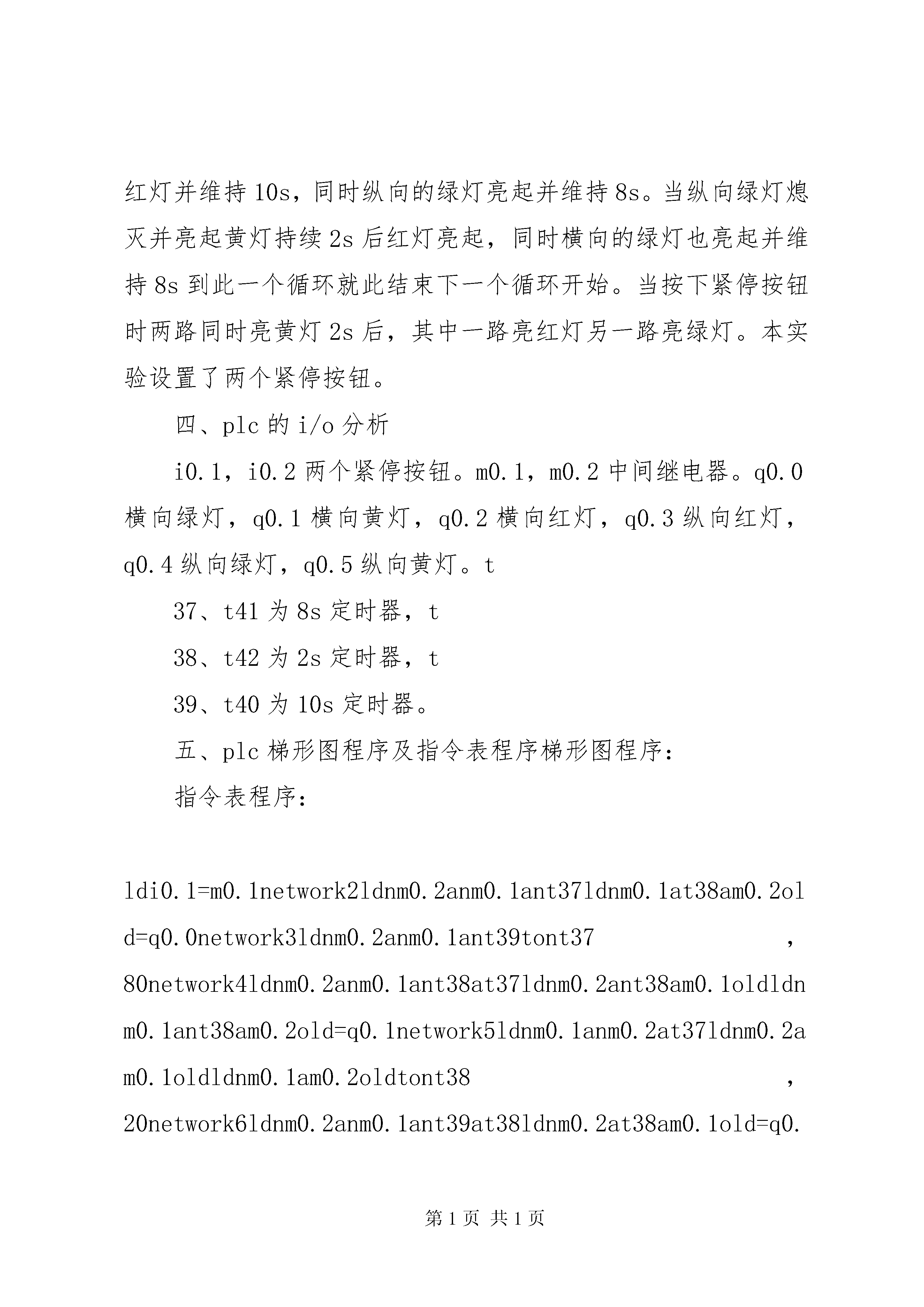

关于请求设置红绿灯的报告实验报告班级：学号：姓名：日期：实验一、红绿灯控制一、实验目的熟悉软件的使用，掌握plc编程的方法，编写程序控制十字路口的红绿灯。二、实验设备一台安装有step7-mivrowin4.0与s7200_simulation的电脑。三、控制要求分析实验利用plc控制十字路口的红绿灯。十字路口的红绿灯分为横向控制灯和纵向控制灯，每个方向有红、绿、黄3种颜色的控制灯。当电路接通，双向红绿灯开始正常工作，横向的绿灯和纵向的红灯先亮。横向的绿灯亮维持8s，在横向绿灯亮的同时纵向的红灯也亮起，并维持10s。第8秒时横向的绿灯熄灭，同时亮起黄灯并维持2s后熄灭。第10s时，横向黄灯熄灭的同时亮起红灯并维持10s，同时纵向的绿灯亮起并维持8s。当纵向绿灯熄灭并亮起黄灯持续2s后红灯亮起，同时横向的绿灯也亮起并维持8s到此一个循环就此结束下一个循环开始。当按下紧停按钮时两路同时亮黄灯2s后，其中一路亮红灯另一路亮绿灯。本实验设置了两个紧停按钮。四、plc的i/o分析i0.1，i0.2两个紧停按钮。m0.1，m0.2中间继电器。q0.0横向绿灯，q0.1横向黄灯，q0.2横向红灯，q0.3纵向红灯，q0.4纵向绿灯，q0.5纵向黄灯。t37、t41为8s定时器，t38、t42为2s定时器，t39、t40为10s定时器。五、plc梯形图程序及指令表程序梯形图程序：指令表程序：ldi0.1=m0.1network2ldnm0.2anm0.1ant37ldnm0.1at38am0.2old=q0.0network3ldnm0.2anm0.1ant39tont37，80network4ldnm0.2anm0.1ant38at37ldnm0.2ant38am0.1oldldnm0.1ant38am0.2old=q0.1network5ldnm0.1anm0.2at37ldnm0.2am0.1oldldnm0.1am0.2oldtont38，20network6ldnm0.2anm0.1ant39at38ldnm0.2at38am0.1old=q0.2network7ldnm0.1anm0.2at38tont39，100network8ldnm0.1anm0.2ant40ldnm0.1at42am0.2old=q0.3network9ldnt42anm0.1anm0.2tont40，100network10ldnm0.1anm0.2ant41at40ldnm0.2at38am0.1old=q0.4network11ldnm0.1anm0.2ant42at40tont41，80network12ldt41anm0.2ant42anm0.1ldnt42am0.1anm0.2oldldnt42anm0.1am0.2old=q0.5network13ldnm0.1anm0.2at41ldnm0.2am0.1oldldm0.2anm0.1oldtont42，20network14ldi0.2=m0.2六、实验过程记录及分析根据实验要求，编写plc梯形图程序。打开软件录入程序，运行调试直到达到正确控制红绿灯的亮灭。模拟软件s7-200调试时，双向红绿灯开始正常工作，横向的绿灯和纵向的红灯先亮。横向的绿灯亮维持8s，在横向绿灯亮的同时纵向的红灯也亮起，并维持10s。第8秒时横向的绿灯熄灭，同时亮起黄灯并维持2s后熄灭。第10s时，横向黄灯熄灭的同时亮起红灯并维持10s，同时纵向的绿灯亮起并维持8s。当纵向绿灯熄灭并亮起黄灯持续2s后红灯亮起，同时横向的绿灯也亮起并维持8s到此一个循环就此结束，下一个循环开始。按下紧停按钮i0.1、i0.2时，q0.1、q0.5同时亮起并维持2s后熄灭，同时其中一路常亮绿灯，另一路常亮红灯。说明实验程序正确，保存好实验数据，做好记录。关闭软件。七、时序分析正常无故障运行：q0.0横向绿灯，q0.1横向黄灯，q0.2横向红灯，q0.3纵向红灯，q0.4纵向绿灯，q0.5纵向黄灯。i0.1、i0.2为紧停开关当按下紧停按钮i0.1。横向红灯（q0.2）亮，纵向绿灯（q0.4）亮。当按下紧停按钮i0.2。横向绿灯（q0.0）亮，纵向红灯（q0.3）亮。八、实验心得体会通过实验操作，了解掌握了plc编程的原理和方法，同时实验前期遇到很多各类问题，均得到了解决，对plc产生了初步的兴趣。对以后进一步学习plc相关知识奠定了坚实的基础。
