掌握这5点让GTJ018出量更准确.pdf

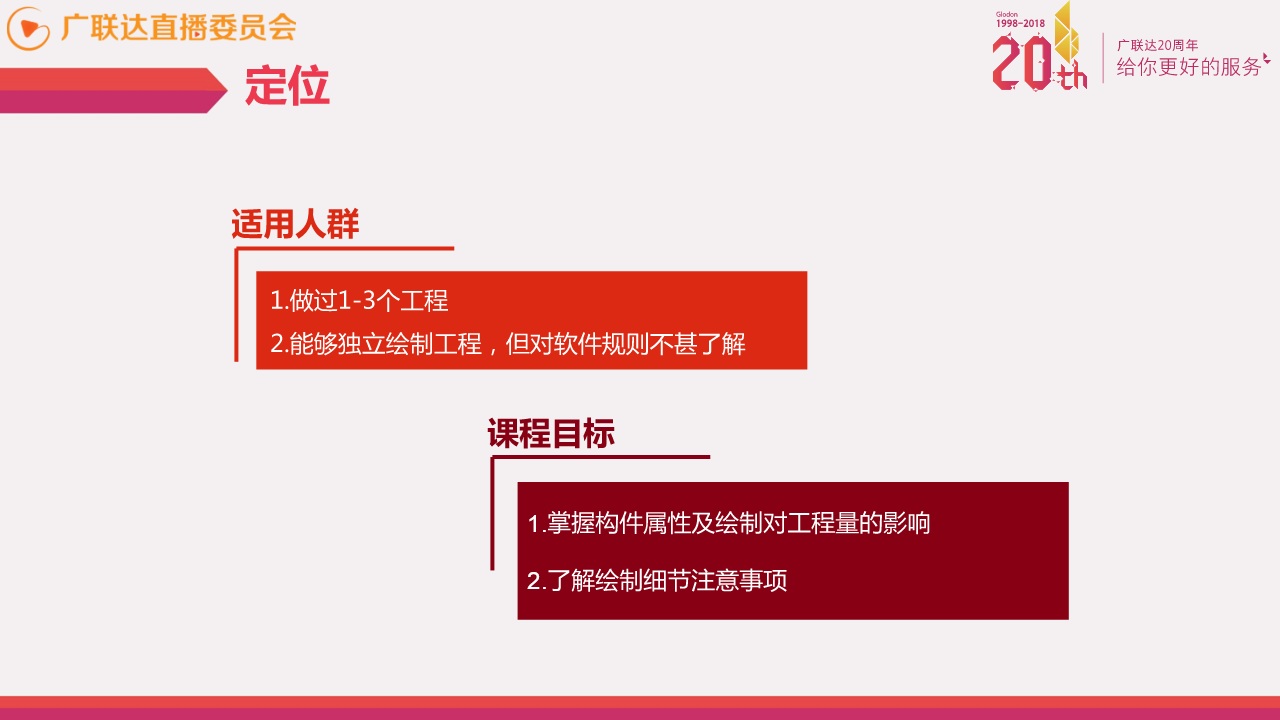

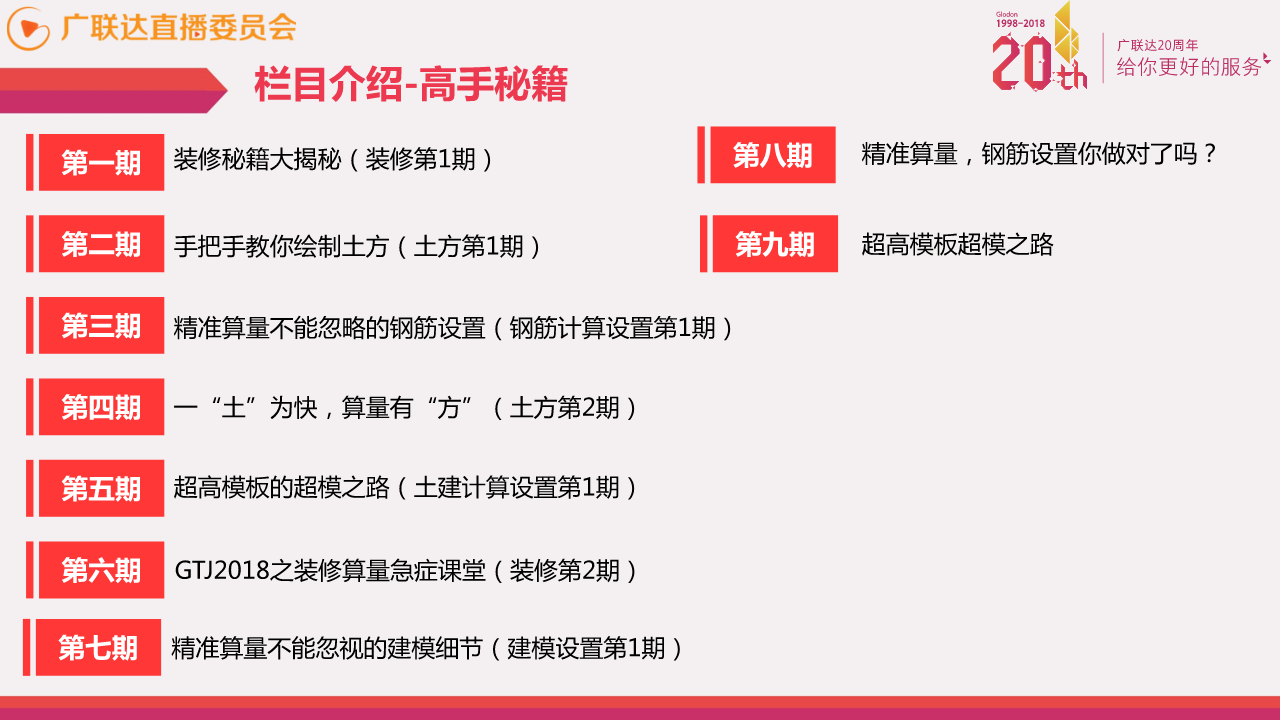

栏目介绍-高手秘籍第一期装修秘籍大揭秘（装修第1期）第八期精准算量，钢筋设置你做对了吗？第二期手把手教你绘制土方（土方第1期）第九期超高模板超模之路第三期精准算量不能忽略的钢筋设置（钢筋计算设置第1期）第四期一“土”为快，算量有“方”（土方第2期）第五期超高模板的超模之路（土建计算设置第1期）第六期GTJ2018之装修算量急症课堂（装修第2期）第七期精准算量不能忽视的建模细节（建模设置第1期）定位适用人群1.做过1-3个工程2.能够独立绘制工程，但对软件规则不甚了解课程目标1.掌握构件属性及绘制对工程量的影响2.了解绘制细节注意事项123墙体类别对工程量的影响连梁属性设置1.概念类问题的处理本期课程入口建模时是否遇到类似的烦恼？砌体墙的属性类型是否需要修改，影响哪些工程量？属性设置如何依照工程形式进行快速调整？要点：清楚概念（业务、平法）及软件原理连梁钢筋如何准确设置？问题原因分析1.1砌体墙类别设置本期课程入口要点：清楚概念（业务、平法）及软件原理河北定额为例1.1砌体墙类别设置本期课程入口要点：清楚概念（业务、平法）及软件原理定义：指的是用块体和砂浆通过一定的砌筑方法砌筑而成的墙体，包括实心砖、空砌体墙心砖等。特点：可作为称重构件，为板支座（11G），出现在砖混结构或剪力墙结构中；定义：起维护和分隔作用，重量由柱，梁承担，填充墙不承重；特点：一般应用于框架、剪力墙的结构①填充墙：不为板的支座，可与剪力墙重叠绘制，扣减剪力墙的钢筋，可用于剪力填充墙墙上施工洞的绘制，且作为连梁智能布置的对象。②框架间填充墙：不为板的支座，不能与剪力墙重叠绘制，且不作为连梁智能布置的对象。两者间关墙体扣减级别系砌体墙>框架间墙>填充墙1.1砌体墙类别设置本期课程入口案例1：层高3m，两种材质的墙体厚度均为200墙体扣减级别砌体墙>框架间墙>填充墙填充墙1.1砌体墙类别设置本期课程入口案例2：施工预留洞正确绘制方式？两种方式出量是否有区别？第一种情况：剪力墙断开绘制，然后用填充墙填充混凝土工程量钢筋工程量1.1砌体墙类别设置本期课程入口案例2：施工预留洞正确绘制方式？两种方式出量是否有区别？第二种情况：剪力墙连通绘制，直接用填充墙填充混凝土工程量两种方式出量无影响钢筋工程量为绘制方便，可采用第二种方式1.1砌体墙类别设置本期课程入口不容忽视的构件类别（以河北定额为例）构件构件类别计算规则砌体墙填充墙、框架间墙按设计图示尺寸以填充墙外形体积计算填充墙砌体墙>框架间墙>填充墙框架间墙砌块墙砖墙工程量与计算设置第9条墙厚模数有关（定义60，实际53）间壁墙计算楼地面工程量时不扣除间壁墙所占面积虚墙只是起到隔断作用，不计算及影响任何工程量有梁板主梁间的净尺寸计算板无梁板板外边线的水平投影面积计算平板主墙间的净面积计算1.1砌体墙类别设置—小结本期课程入口不容忽视的构件类别（以河北定额为例）墙体属性类别处理思路：不同地区类型分类有所通过构件概念以及施工工艺判区别定构件类别，清晰墙常见构件的类别属性相似构件：现浇板1.2连梁侧面钢筋本期课程入口要点：清楚概念（业务、平法）和软件原理不标注：剪力墙水平钢筋连续通过标注：需要单独计算侧面钢筋，在属性中输入钢筋信息1.2连梁侧面钢筋本期课程入口要点：清楚概念（业务、平法）和软件原理软件结果：不输入输入vs剪力墙钢筋连续通过连梁侧面钢筋单独计算，锚固同连梁受力筋1.2楼层连梁与顶层连梁本期课程入口要点：清楚概念（业务、平法）和软件原理顶层连梁1、箍筋计算范围顶层连梁锚固区内箍筋需要加密，间距150楼层连梁2、起步距离锚固位置起步100洞口上方起步501.2楼层连梁与顶层连梁本期课程入口要点：清楚概念（业务、平法）和软件原理软件结果：楼层连梁顶层连梁vs1.2楼层连梁与顶层连梁本期课程入口拓展：连梁左右两边的墙体宽度不一致时，连梁的侧面钢筋如何计算？软件原则：当连梁未输入侧面钢筋的时候，若两侧墙宽不一致，则墙宽与连梁一致的墙体水平筋连续通过，保持能通则通的原则1.2连梁侧面钢筋—小结本期课程入口连梁属性输入处理思路：根据平法规定，判断顶层连梁、梁侧面钢筋的设置特点及输入方式相似构件：暗梁奖品：办公定制超大鼠标垫抢答：锚固区内箍筋加密，则此为（）连梁？A顶层B楼层答案以问答列表中回复顺序，取前三名答案：A不同梁支座对其量的影响基础层柱绘制与否的差别2.绘制类问题处理本期课程入口建模过程你是否也有这样的疑问？有暗柱的地方是否需要绘制剪力墙？框架梁绘制到什么位置才是正确的？基础层的柱、墙需不需要绘制呢？……问题原因分析2.1不同梁支座对量的影响本期课程入口回顾：框剪结构中，框架梁的钢筋如何计算？框剪结构中，框架梁的钢筋如何进行计算，是以谁作为支座，是以暗柱，还是以剪力墙？它对于梁工程量有什么样的影响？2.1不同梁支座
