试题-云南-2016_云南省广南县篆角乡初级中学校2013年中考化学试题汇编 2 我们身边的物质 综合 1图像题.doc

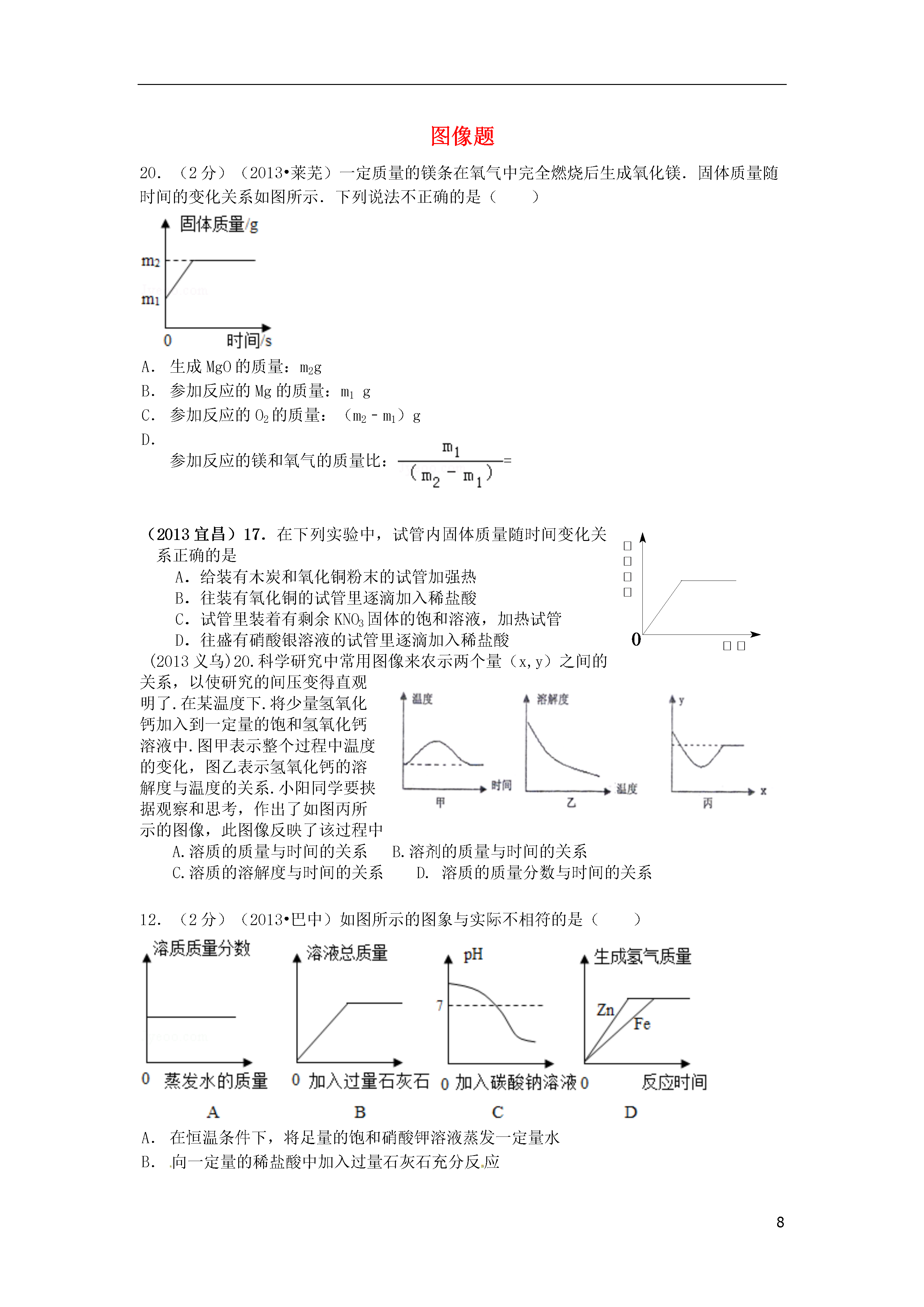

8图像题20．（2分）（2013•莱芜）一定质量的镁条在氧气中完全燃烧后生成氧化镁．固体质量随时间的变化关系如图所示．下列说法不正确的是（）A．生成MgO的质量：m2gB．参加反应的Mg的质量：m1gC．参加反应的O2的质量：（m2﹣m1）gD．参加反应的镁和氧气的质量比：=（2013宜昌）17．在下列实验中，试管内固体质量随时间变化关系正确的是A．给装有木炭和氧化铜粉末的试管加强热B．往装有氧化铜的试管里逐滴加入稀盐酸C．试管里装着有剩余KNO3固体的饱和溶液，加热试管D．往盛有硝酸银溶液的试管里逐滴加入稀盐酸(2013义乌)20.科学研究中常用图像来农示两个量（x,y）之间的关系，以使研究的间压变得直观明了.在某温度下.将少量氢氧化钙加入到一定量的饱和氢氧化钙溶液中.图甲表示整个过程中温度的变化，图乙表示氢氧化钙的溶解度与温度的关系.小阳同学要挟据观察和思考，作出了如图丙所示的图像，此图像反映了该过程中A.溶质的质量与时间的关系B.溶剂的质量与时间的关系C.溶质的溶解度与时间的关系D.溶质的质量分数与时间的关系12．（2分）（2013•巴中）如图所示的图象与实际不相符的是（）A．在恒温条件下，将足量的饱和硝酸钾溶液蒸发一定量水B．向一定量的稀盐酸中加入过量石灰石充分反应C．向一定量的稀盐酸中加入过量碳酸钠溶液D．等质量且过量的锌粉和铁粉，分别放入等质量等质量分数的稀盐酸中充分反应(2013遵义)10．下列叙述与对应的坐标图表示正确的是A．向一定量的二氧化锰中加入过氧化氢溶液B．将相同质量的Zn粉和Mg粉分别加入足量的稀盐酸中C．在一定量AgNO3和Cu(NO3)2的混合溶液中加入铁粉D．加热一定量的高锰酸钾固体19．（2分）（2013•黑龙江龙东）下列图象对应关系正确的是（）A．向氢氧化钠溶液中加水B．将过量的镁和铝分别放入质量和溶质质量分数相等的稀盐酸中C．向带锈的铁钉中加入足量的稀盐酸D．向稀盐酸和氯化钙的溶液中，加入过量的碳酸钠溶液A．A、B．B、C．C、D．D、20．（2分）（2013•湘潭）下列图象不能反映客观事实的是（）A．往NaOH溶液中逐滴加入稀硫酸B．往等质量的铝和镁中加入足量的稀盐酸C．往稀HCl和CaCl2的混合溶液中逐滴加入Na2CO3溶液D．等温条件下往接近饱和的硝酸钾溶液中不断加入硝酸钾固体20．（2分）（2013•青岛）下列图象能正确反映其对应关系的是（）A．某温度下，向一定量接近饱和的硝酸钾溶液中不断加入过量的硝酸钾晶体B．向稀盐酸和硫酸钠的混合溶液中加入过量的氢氧化钡溶液C．向氢氧化钠溶液中滴加过量的稀盐酸D．等质量的镁和锌同时分别放入两份溶质质量分数相同的足量稀盐酸中16．（3分）（2013•聊城）下列实验对应的图象正确的是（）A．将等质量的镁和锌分别与足量的盐酸反应B．向PH=2的盐酸中滴加过量的氢氧化钠溶液C．向碳酸钠溶液中逐滴加入澄清石灰水至过量D．向PH=12的氢氧化钠中加水稀释（2013包头）9.下列四个图像分别对应四种实验操作过程，其中正确的是A.甲表示向一定质量的盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液至过量B.乙表示向等质量的镁和锌中分别滴加稀盐酸至过量C.丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D.丁表示加热一定质量的高锰酸钾19．（2分）（2013•烟台）下列图象能正确反映其对应的实验操作的是（）A．将锌片插入盛有一定量稀硫酸的烧杯中B．向一定量的稀盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液至过量C．电解水D．向盛有一定量稀盐酸的烧杯中不断滴入NaOH溶液至过量（2013深圳）17.下列曲线图的描述正确的是A.图2-1表示等质量、等质量分数的双氧水分解，生成氧气的质量随时间变化的关系B.图2-2表示碳在含有氧气的密闭容器中燃烧，反应前后碳元素质量随时间变化的关系C.图2-3表示一定质量的锌粒与足量稀盐酸反应，放出H2的质量随时间变化的关系D.图2-4表示在恒温条件下往硝酸钾饱和溶液中继续加入硝酸钾固体，其溶液的溶质质量分数随时间变化的关系（2013营口）ABCD12．下列四个图像的变化趋势，能正确描述对应操作的是（）A．向一定量的硝酸银溶液中逐滴加入氯化钠溶液B．将浓盐酸敞口放置在空气中C．向一定质量的氢氧化钠溶液中不断滴加稀硫酸D．加热氯酸钾和二氧化锰的固体混合物（2013潍坊）⒙下列选项中的实验所对应图像错误的是有催化剂无催化剂A．在有无催化剂作用时分别用等质量、等浓度的过氧化氢溶液制取氧气B．等质量的Fe粉、Zn粉分别与足量等浓度的稀硫酸反应C．向一定体积和浓度的稀
