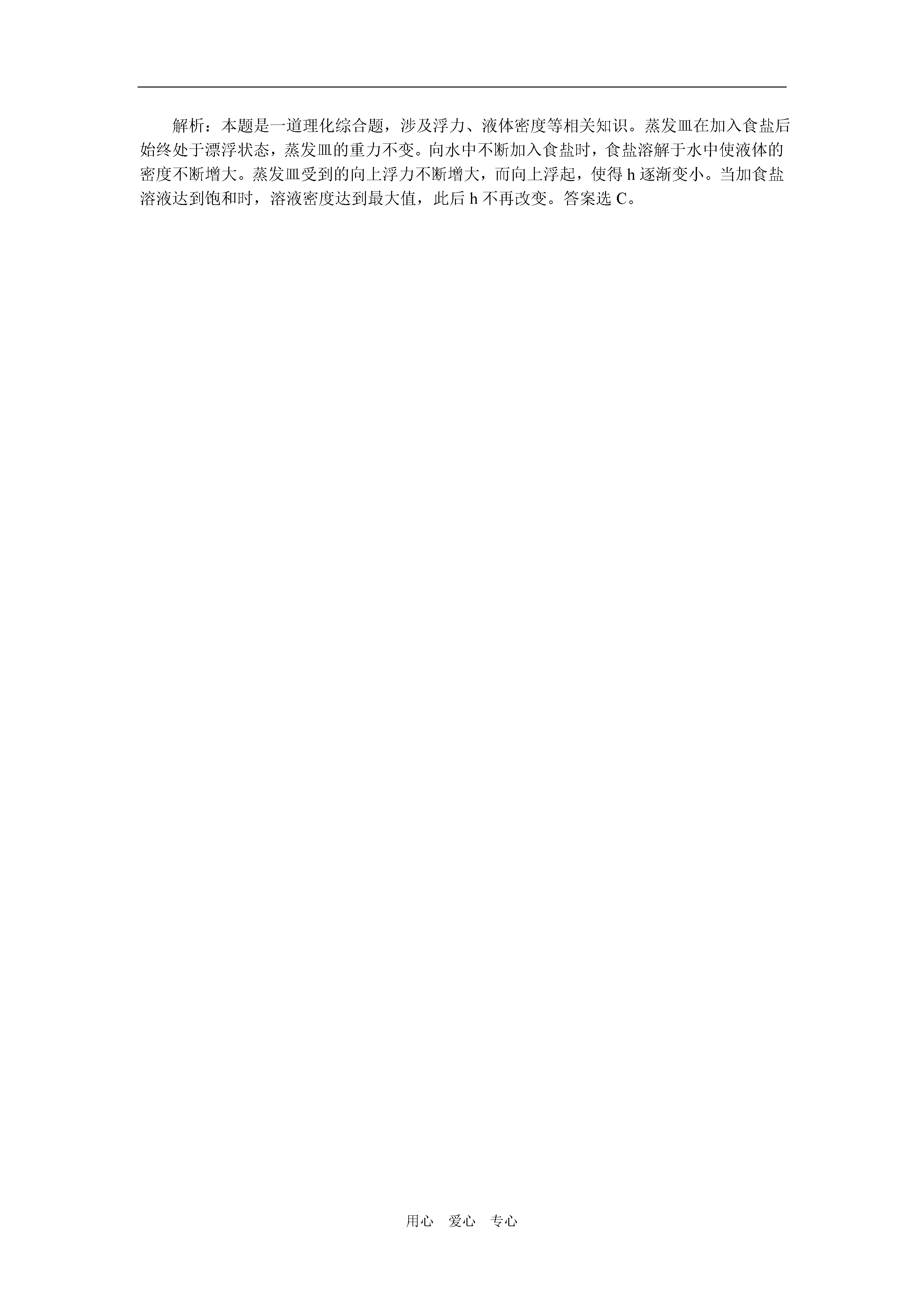

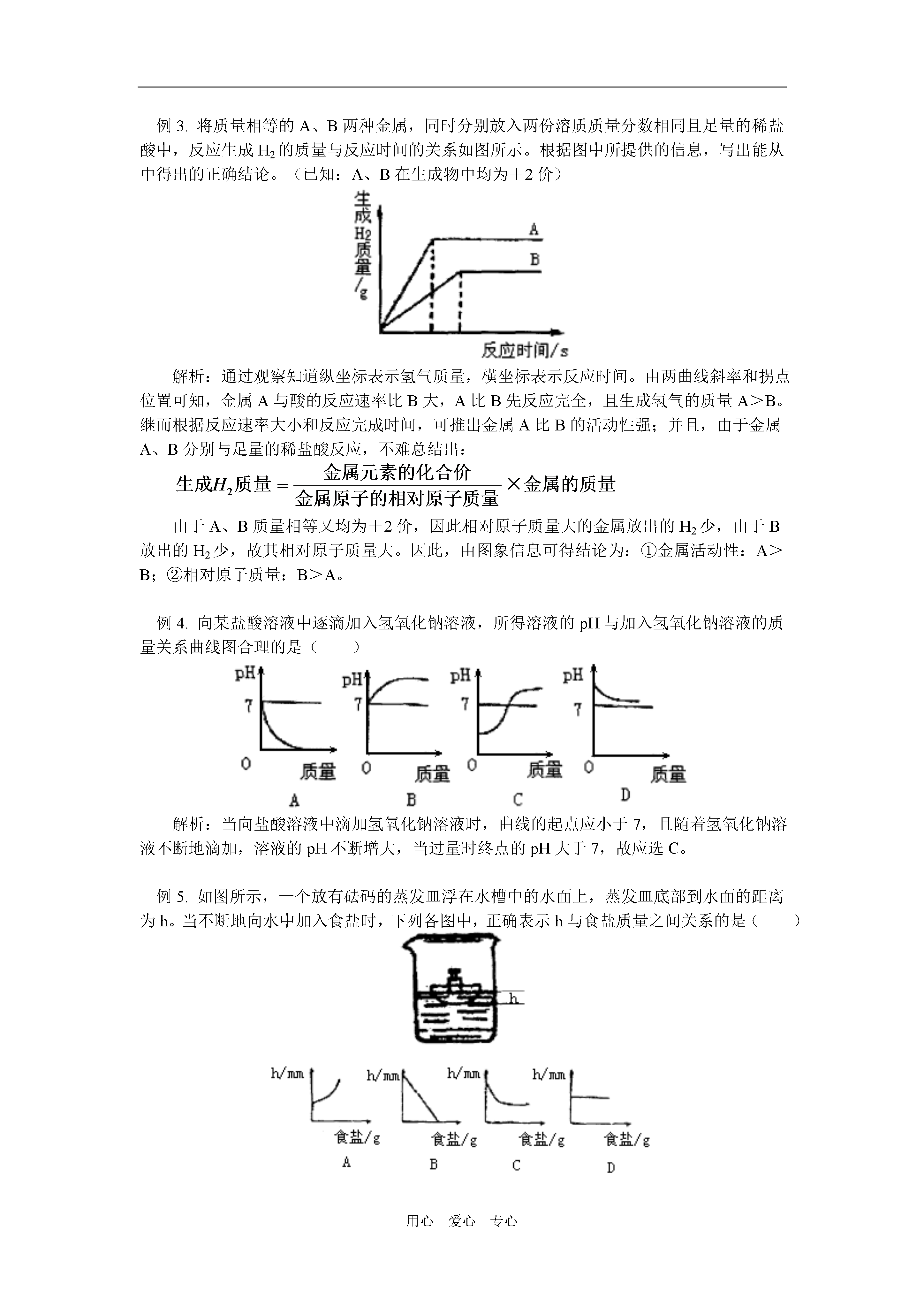

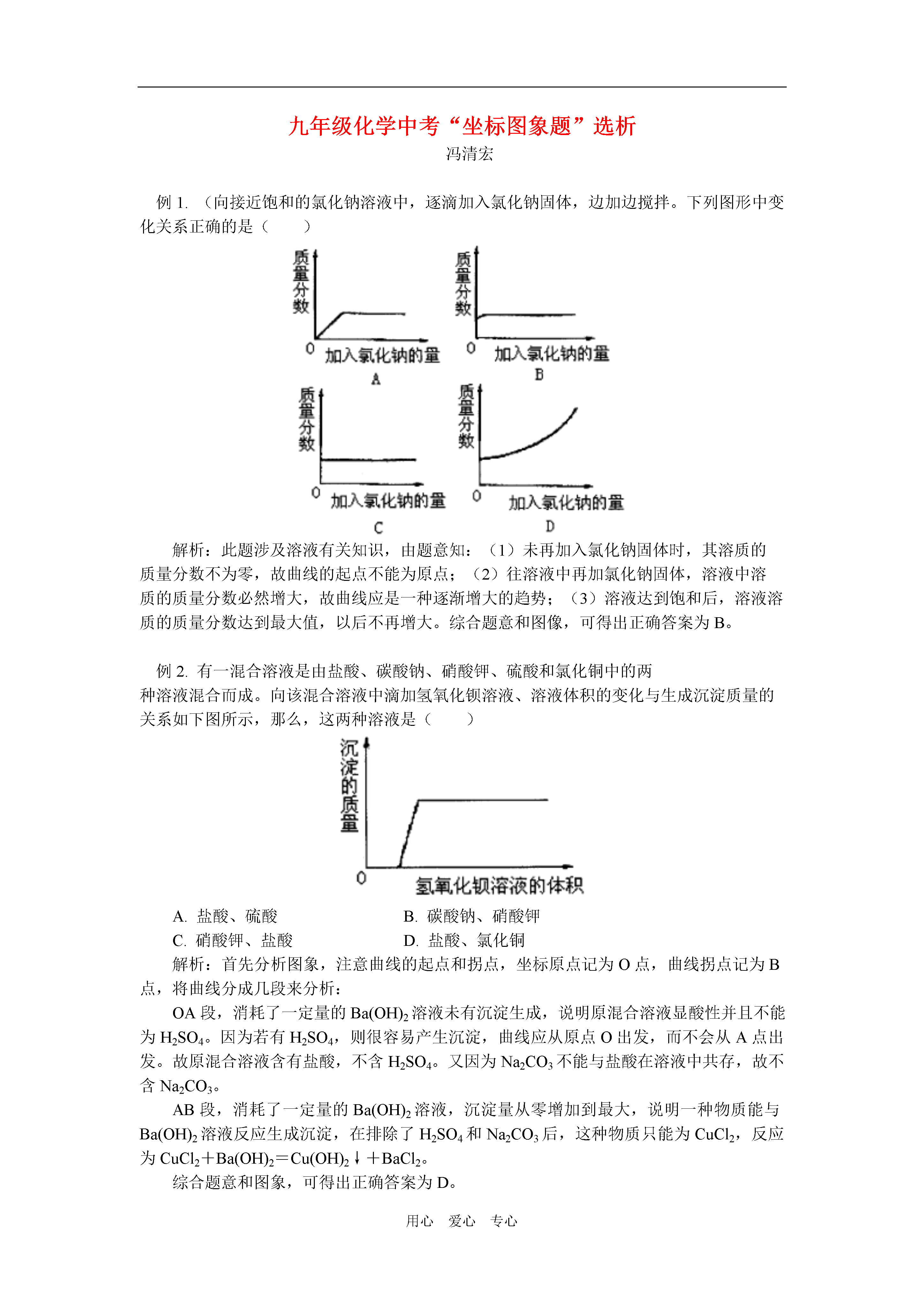

用心爱心专心九年级化学中考“坐标图象题”选析冯清宏例1.（向接近饱和的氯化钠溶液中，逐滴加入氯化钠固体，边加边搅拌。下列图形中变化关系正确的是（）解析：此题涉及溶液有关知识，由题意知：（1）未再加入氯化钠固体时，其溶质的质量分数不为零，故曲线的起点不能为原点；（2）往溶液中再加氯化钠固体，溶液中溶质的质量分数必然增大，故曲线应是一种逐渐增大的趋势；（3）溶液达到饱和后，溶液溶质的质量分数达到最大值，以后不再增大。综合题意和图像，可得出正确答案为B。例2.有一混合溶液是由盐酸、碳酸钠、硝酸钾、硫酸和氯化铜中的两种溶液混合而成。向该混合溶液中滴加氢氧化钡溶液、溶液体积的变化与生成沉淀质量的关系如下图所示，那么，这两种溶液是（）A.盐酸、硫酸B.碳酸钠、硝酸钾C.硝酸钾、盐酸D.盐酸、氯化铜解析：首先分析图象，注意曲线的起点和拐点，坐标原点记为O点，曲线拐点记为B点，将曲线分成几段来分析：OA段，消耗了一定量的Ba(OH)2溶液未有沉淀生成，说明原混合溶液显酸性并且不能为H2SO4。因为若有H2SO4，则很容易产生沉淀，曲线应从原点O出发，而不会从A点出发。故原混合溶液含有盐酸，不含H2SO4。又因为Na2CO3不能与盐酸在溶液中共存，故不含Na2CO3。AB段，消耗了一定量的Ba(OH)2溶液，沉淀量从零增加到最大，说明一种物质能与Ba(OH)2溶液反应生成沉淀，在排除了H2SO4和Na2CO3后，这种物质只能为CuCl2，反应为CuCl2＋Ba(OH)2＝Cu(OH)2↓＋BaCl2。综合题意和图象，可得出正确答案为D。例3.将质量相等的A、B两种金属，同时分别放入两份溶质质量分数相同且足量的稀盐酸中，反应生成H2的质量与反应时间的关系如图所示。根据图中所提供的信息，写出能从中得出的正确结论。（已知：A、B在生成物中均为＋2价）解析：通过观察知道纵坐标表示氢气质量，横坐标表示反应时间。由两曲线斜率和拐点位置可知，金属A与酸的反应速率比B大，A比B先反应完全，且生成氢气的质量A＞B。继而根据反应速率大小和反应完成时间，可推出金属A比B的活动性强；并且，由于金属A、B分别与足量的稀盐酸反应，不难总结出：由于A、B质量相等又均为＋2价，因此相对原子质量大的金属放出的H2少，由于B放出的H2少，故其相对原子质量大。因此，由图象信息可得结论为：①金属活动性：A＞B；②相对原子质量：B＞A。例4.向某盐酸溶液中逐滴加入氢氧化钠溶液，所得溶液的pH与加入氢氧化钠溶液的质量关系曲线图合理的是（）解析：当向盐酸溶液中滴加氢氧化钠溶液时，曲线的起点应小于7，且随着氢氧化钠溶液不断地滴加，溶液的pH不断增大，当过量时终点的pH大于7，故应选C。例5.如图所示，一个放有砝码的蒸发皿浮在水槽中的水面上，蒸发皿底部到水面的距离为h。当不断地向水中加入食盐时，下列各图中，正确表示h与食盐质量之间关系的是（）解析：本题是一道理化综合题，涉及浮力、液体密度等相关知识。蒸发皿在加入食盐后始终处于漂浮状态，蒸发皿的重力不变。向水中不断加入食盐时，食盐溶解于水中使液体的密度不断增大。蒸发皿受到的向上浮力不断增大，而向上浮起，使得h逐渐变小。当加食盐溶液达到饱和时，溶液密度达到最大值，此后h不再改变。答案选C。
