试题-全国-2017_（云南专版）2018届中考化学复习 第二编 专题4 图表图像题（精练）练习.doc

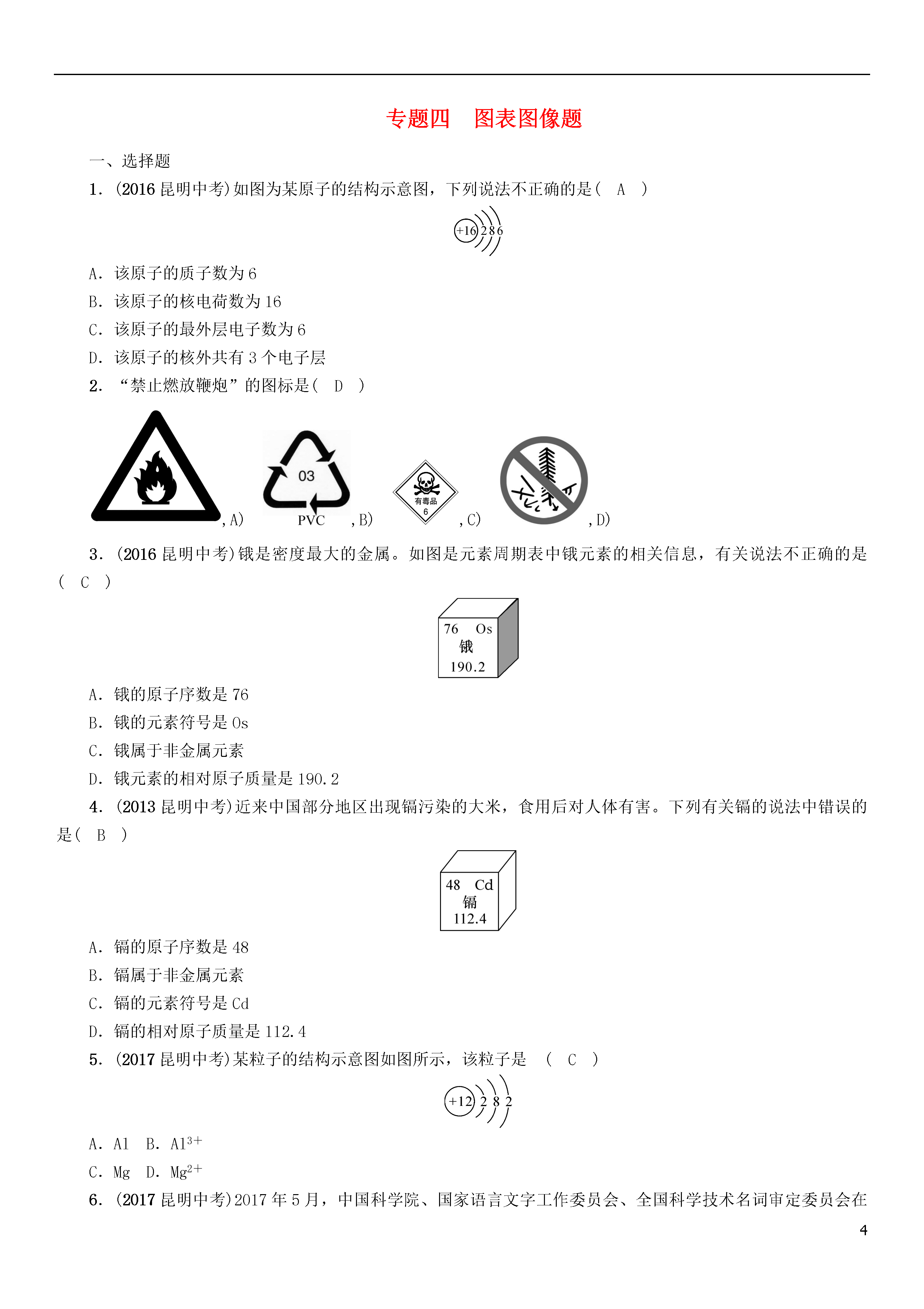

4专题四图表图像题一、选择题1．(2016昆明中考)如图为某原子的结构示意图，下列说法不正确的是(A)A．该原子的质子数为6B．该原子的核电荷数为16C．该原子的最外层电子数为6D．该原子的核外共有3个电子层2．“禁止燃放鞭炮”的图标是(D),A),B),C),D)3．(2016昆明中考)锇是密度最大的金属。如图是元素周期表中锇元素的相关信息，有关说法不正确的是(C)A．锇的原子序数是76B．锇的元素符号是OsC．锇属于非金属元素D．锇元素的相对原子质量是190.24．(2013昆明中考)近来中国部分地区出现镉污染的大米，食用后对人体有害。下列有关镉的说法中错误的是(B)A．镉的原子序数是48B．镉属于非金属元素C．镉的元素符号是CdD．镉的相对原子质量是112.45．(2017昆明中考)某粒子的结构示意图如图所示，该粒子是(C)A．AlB．Al3＋C．MgD．Mg2＋6．(2017昆明中考)2017年5月，中国科学院、国家语言文字工作委员会、全国科学技术名词审定委员会在北京联合举行新闻发布会，正式向社会发布115号等元素的中文名称。115号元素的相关信息如图所示，有关该元素说法不正确的是(A)A．属于非金属元素B．原子序数为115C．元素名称为镆D．元素符号为Mc7．(2016昆明中考)如图为某化学反应的微观示意图，其中相同的球代表同种原子。下列说法正确的是(C)A．反应前后原子种类改变B．反应前后分子个数不变C．反应前后元素种类不变D．分子在化学变化中不可分8．(2017昆明中考)某反应的微观示意图如下，其中“●”和“○”表示元素的原子。下列说法不正确的是(A)A．反应物有4种分子B．反应前后原子个数不变C．反应前后元素种类不变D．化学变化中的最小粒子是原子9．(2016昆明中考)甲物质的溶解度(S)随温度(t)变化的曲线如图所示，下列说法正确的是(D)A．20℃时，甲易溶于水B．60℃时，甲的溶解度约为0.6C．将80℃时甲的溶液降温至40℃，一定析出甲晶体D．90℃时，在50g水中加入0.7g甲，充分搅拌后得到饱和溶液10．(2017郴州中考)在一定条件下，一个密闭容器内发生某反应，测得反应过程中各物质的质量部分数据如表所示，下列说法正确的是(A)物质甲乙丙丁反应前的质量/g122630反应中的质量/g9223b反应后的质量/g0a328A.a等于10B．该化学反应为复分解反应C．丙一定为催化剂D．b等于1211．(2017南充中考)下列图像能正确反映对应变化关系的是(C)A．两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气B．加水稀释浓盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应12．(2014云南中考)如图是甲、乙两种固体物质的溶解度曲线。下列说法不正确的是(C)A．10℃时，甲和乙的溶解度相等B．甲的溶解度受温度影响比乙大C．20℃时，将25g甲加入50g水中，可形成75g溶液D．将30℃时甲的饱和溶液降温至10℃，有晶体析出13．(2014云南中考)下列图像与对应的叙述相符合的是(A),A),B),C),D)A．向一定量的氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸B．向一定量pH＝2的盐酸中逐滴加水稀释C．加热一定质量的氯酸钾和二氧化锰的混合物D．向一定量的饱和氢氧化钙溶液中加氧化钙14．(2017昆明中考)下列说法不正确的有(D)①除去二氧化碳中混有的少量氧气，可以通入一氧化碳后点燃，将氧气转化为二氧化碳；②实验室用6%的氯化钠溶液配制3%的氯化钠溶液。量取6%的氯化钠溶液时俯视读数，若其他操作均正确，则所配制溶液中溶质的质量分数大于3%；③某固体可能由氯化钠、硫酸钠、氯化钡、氯化镁、硫酸钾中的一种或几种组成。取少量该固体，加入足量的稀氢氧化钠溶液，产生白色沉淀，过滤，向沉淀中加入足量稀硝酸，沉淀部分溶解，则该固体的组成有5种情况；④某碳酸钠溶液中可能含有另一种溶质。取一定量该溶液，逐滴滴加稀盐酸，产生气体的体积与加入稀盐酸的体积关系如图所示，则该碳酸钠溶液中一定含有氢氧化钠。A．1种B．2种C．3种D．4种二、填空与简答15．(2017昆明中考)A、B、C、D是初中化学常见的物质，它们之间的转化关系如图所示：(1)若该反应为高温下进行的置换反应，且A、C为黑色固体，A具有磁性，D在常温常压下为无色无味的液体，反应的化学方程式为__Fe3O4＋2Ceq\o(=====,\s\up7(高温))3Fe＋2CO2↑__。(2)若该反应为A燃烧不充分的反
