试题-全国-2019_（河北专版）2018年中考化学复习练习 题型突破（1）图表类试题.doc

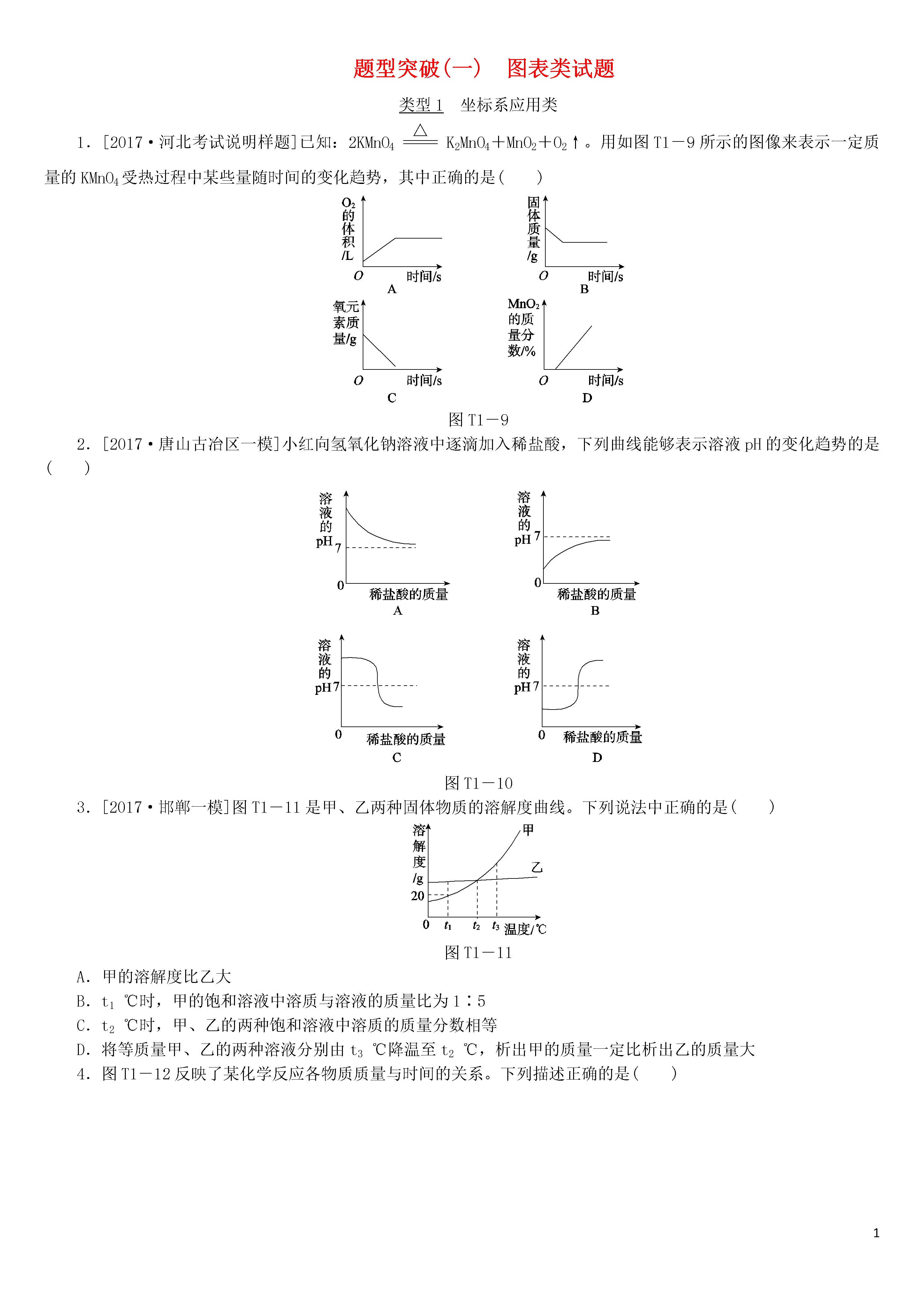

1题型突破(一)图表类试题类型1坐标系应用类1．[2017·河北考试说明样题]已知：2KMnO4eq\o(=====,\s\up7(△))K2MnO4＋MnO2＋O2↑。用如图T1－9所示的图像来表示一定质量的KMnO4受热过程中某些量随时间的变化趋势，其中正确的是()图T1－92．[2017·唐山古冶区一模]小红向氢氧化钠溶液中逐滴加入稀盐酸，下列曲线能够表示溶液pH的变化趋势的是()图T1－103．[2017·邯郸一模]图T1－11是甲、乙两种固体物质的溶解度曲线。下列说法中正确的是()图T1－11A．甲的溶解度比乙大B．t1℃时，甲的饱和溶液中溶质与溶液的质量比为1∶5C．t2℃时，甲、乙的两种饱和溶液中溶质的质量分数相等D．将等质量甲、乙的两种溶液分别由t3℃降温至t2℃，析出甲的质量一定比析出乙的质量大4．图T1－12反映了某化学反应各物质质量与时间的关系。下列描述正确的是()图T1－12A．该反应是化合反应B．甲的相对分子质量大于乙C．丙是反应物，甲和乙是生成物D．t1时，丙的质量一定等于甲、乙的质量之和5．[2017·唐山路南区三模]等质量的X、Y两种金属与足量同体积、同浓度的稀盐酸反应(生成的盐中，两种金属元素的化合价均为＋2)，产生气体的质量与时间、稀盐酸的质量的关系如图T1－13所示，下列说法中不正确的是()图T1－13A．t1时，消耗盐酸的质量：X＞YB．t3时，消耗盐酸的质量：X＝YC．金属的相对原子质量：X＜YD．t2时，消耗金属的质量：X＞Y6．[2017·唐山路南区二模]下列实验能用图T1－14表示的是()图T1－14A．向一定质量的硫酸铜溶液中加入铁粉B．常温下，向饱和的澄清石灰水中加入氧化钙C．向一定质量的稀硫酸中加入锌片D．常温下，向饱和的硝酸钾溶液中加入硝酸钾7．[2017·石家庄长安区一模]下列图像能正确反映其对应关系的是()图T1－15A．向饱和石灰水中加入少量生石灰B．浓硫酸敞口放置一段时间C．MnO2对过氧化氢溶液分解的影响D．向氢氧化钠溶液中加水稀释8．[2017·石家庄长安区二模]下列图像有关量的变化趋势不能正确反映其对应操作的是()图T1－16A．在一定量的CaCl2溶液中通入CO2气体B．向NaOH溶液中逐滴加入稀盐酸C．等质量的Zn和Mg分别与等体积、等质量分数的稀硫酸(足量)反应D．等质量CaCO3分别与等体积、等质量分数的稀盐酸(足量)反应9．[2017·保定莲池区一模]如图T1－17所示的四个图像，下列有关叙述正确的是()图T1－17A．由①可知，将t2℃的A和B饱和溶液分别降温到t1℃后，两溶液的溶质质量分数相同B．若②表示高温煅烧一定质量碳酸钙的反应，纵坐标Y可表示固体中钙元素的质量分数C．若③表示向稀盐酸中加入氢氧化钠溶液的反应，a点溶液中所含的溶质是HClD．若④表示氯酸钾制取氧气，a曲线表示加入催化剂的反应，b曲线表示没加催化剂的反应10．[2017·石家庄十八县基础摸底]下列图像能正确反映其对应关系的是()图T1－18A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释11.[2017·河南]图T1－19表示向一定量CaCl2和盐酸的混合溶液中滴加Na2CO3溶液的变化过程，x表示Na2CO3溶液的质量，则y可能表示()图T1－19A．气体的体积B．沉淀的质量C．NaCl的质量D．混合溶液的pH12．[2017·淮安]下列四个图像中，能正确反映对应变化关系的是()图T1－20类型2维恩图类13.如图T1－21表示的是纯净物、单质、化合物、含氧化合物、氧化物之间的包含与不包含关系，若整个大圆圈表示纯净物，则在下列选项中能正确指出①②③④所属类别的是()图T1－21A．①单质，④含氧化合物B．②化合物，③氧化物C．①单质，③化合物D．②化合物，④氧化物14．[2016·安顺]化学概念间有包含、并列、交叉等不同关系。下列选项符合如图T1－22所示关系的是()图T1－22选项ABCDX化合反应纯净物物理变化化学反应Y氧化反应混合物化学变化化合反应15.现有氯化锌、烧碱、硫酸、氢氧化钡、碳酸钠五种物质的溶液，将其两两混合如图Ⅰ，其反应可以得到符合图Ⅱ关系的是()图T1－23类型3表格类16．[2017·龙东]在一密闭容器里放入四种物质，使其在一定条件下充分反应，测得数据如下(已知甲、丙两种物质的相对分子
