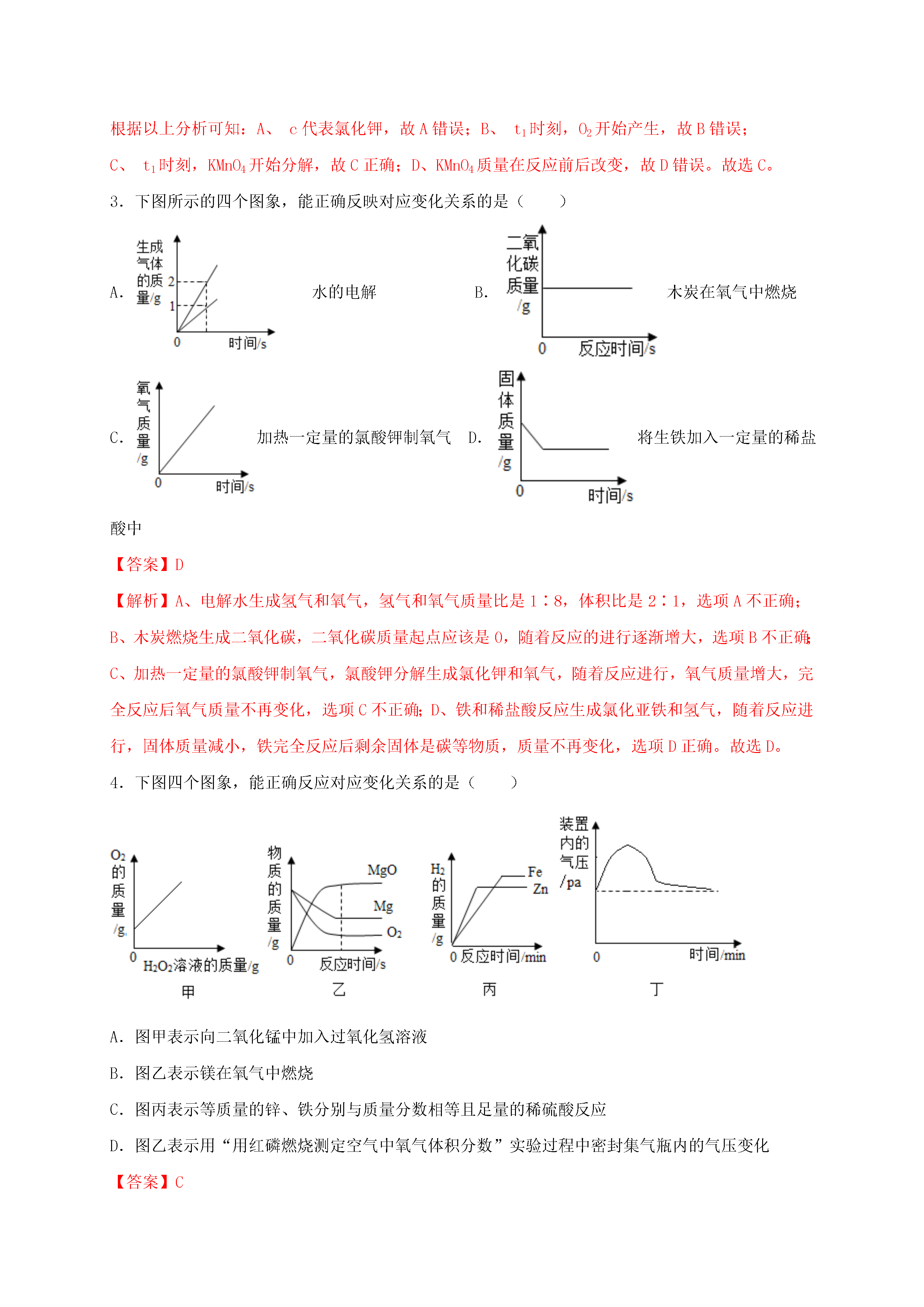

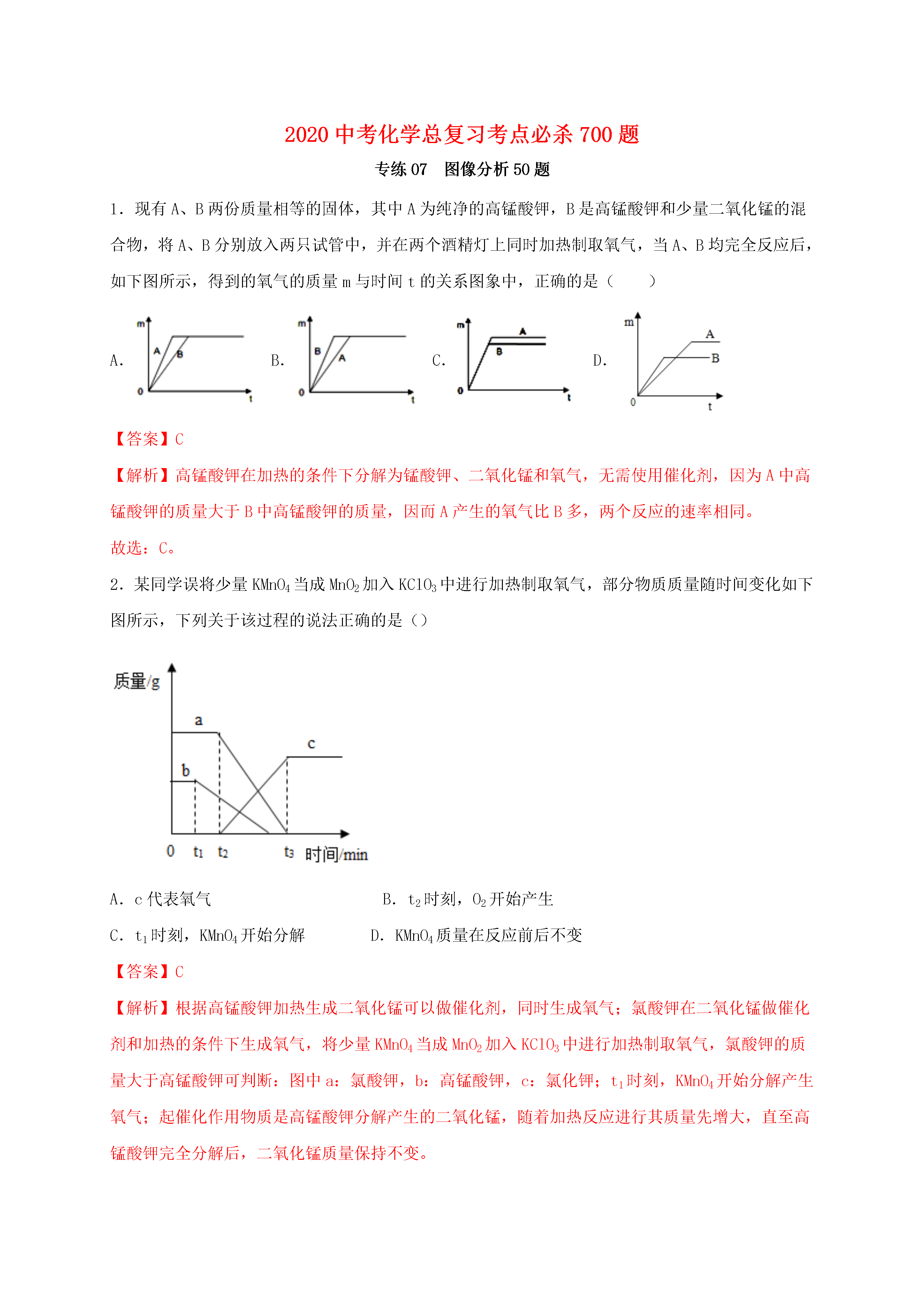

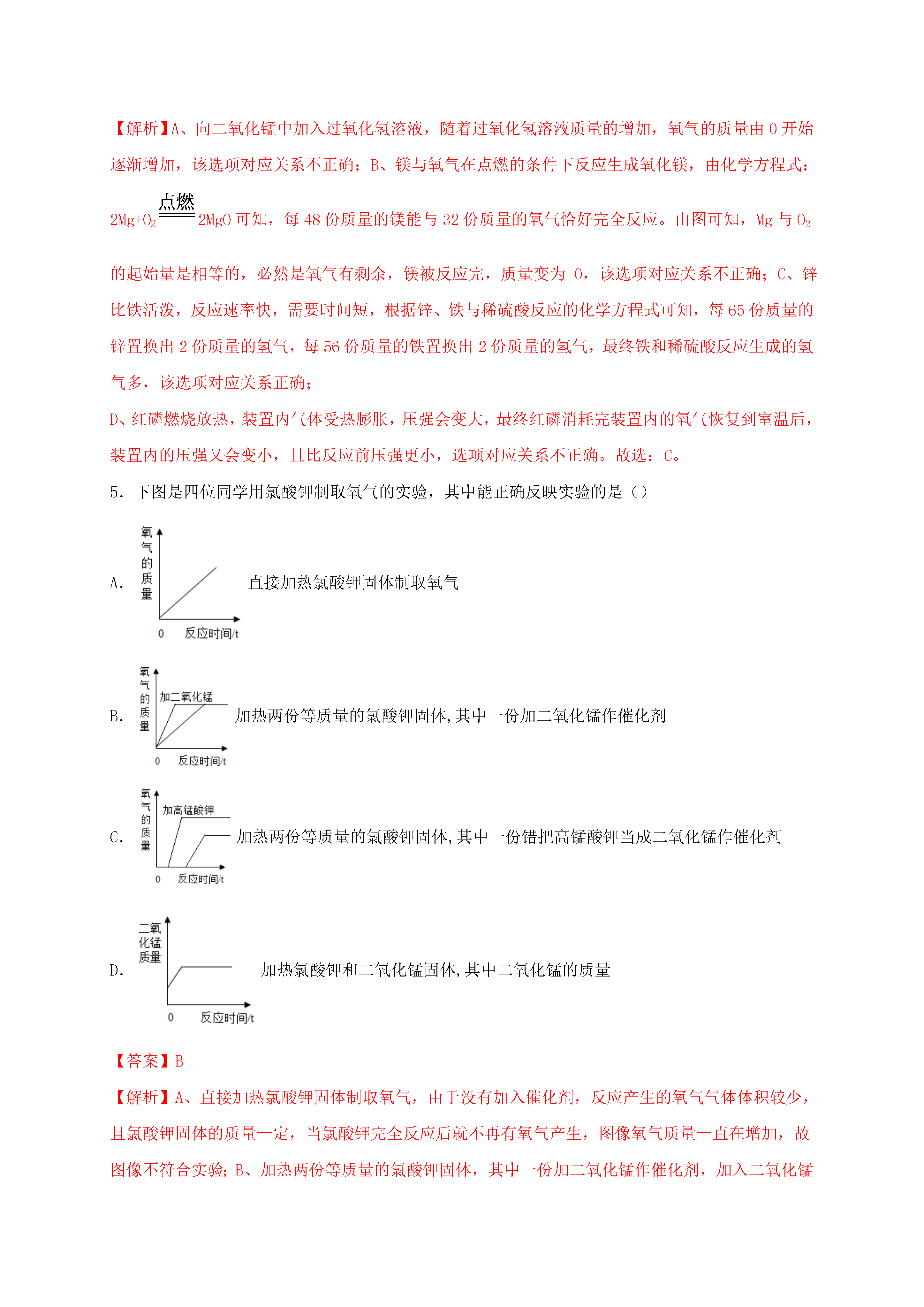

2020中考化学总复习考点必杀700题专练07图像分析50题1．现有A、B两份质量相等的固体，其中A为纯净的高锰酸钾，B是高锰酸钾和少量二氧化锰的混合物，将A、B分别放入两只试管中，并在两个酒精灯上同时加热制取氧气，当A、B均完全反应后，如下图所示，得到的氧气的质量m与时间t的关系图象中，正确的是（）A．B．C．D．【答案】C【解析】高锰酸钾在加热的条件下分解为锰酸钾、二氧化锰和氧气，无需使用催化剂，因为A中高锰酸钾的质量大于B中高锰酸钾的质量，因而A产生的氧气比B多，两个反应的速率相同。故选：C。2．某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如下图所示，下列关于该过程的说法正确的是（）A．c代表氧气B．t2时刻，O2开始产生C．t1时刻，KMnO4开始分解D．KMnO4质量在反应前后不变【答案】C【解析】根据高锰酸钾加热生成二氧化锰可以做催化剂，同时生成氧气；氯酸钾在二氧化锰做催化剂和加热的条件下生成氧气，将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，氯酸钾的质量大于高锰酸钾可判断：图中a：氯酸钾，b：高锰酸钾，c：氯化钾；t1时刻，KMnO4开始分解产生氧气；起催化作用物质是高锰酸钾分解产生的二氧化锰，随着加热反应进行其质量先增大，直至高锰酸钾完全分解后，二氧化锰质量保持不变。根据以上分析可知：A、c代表氯化钾，故A错误；B、t1时刻，O2开始产生，故B错误；C、t1时刻，KMnO4开始分解，故C正确；D、KMnO4质量在反应前后改变，故D错误。故选C。3．下图所示的四个图象，能正确反映对应变化关系的是（）A．水的电解B．木炭在氧气中燃烧C．加热一定量的氯酸钾制氧气D．将生铁加入一定量的稀盐酸中【答案】D【解析】A、电解水生成氢气和氧气，氢气和氧气质量比是1∶8，体积比是2∶1，选项A不正确；B、木炭燃烧生成二氧化碳，二氧化碳质量起点应该是0，随着反应的进行逐渐增大，选项B不正确；C、加热一定量的氯酸钾制氧气，氯酸钾分解生成氯化钾和氧气，随着反应进行，氧气质量增大，完全反应后氧气质量不再变化，选项C不正确；D、铁和稀盐酸反应生成氯化亚铁和氢气，随着反应进行，固体质量减小，铁完全反应后剩余固体是碳等物质，质量不再变化，选项D正确。故选D。4．下图四个图象，能正确反应对应变化关系的是（）A．图甲表示向二氧化锰中加入过氧化氢溶液B．图乙表示镁在氧气中燃烧C．图丙表示等质量的锌、铁分别与质量分数相等且足量的稀硫酸反应D．图乙表示用“用红磷燃烧测定空气中氧气体积分数”实验过程中密封集气瓶内的气压变化【答案】C【解析】A、向二氧化锰中加入过氧化氢溶液，随着过氧化氢溶液质量的增加，氧气的质量由0开始逐渐增加，该选项对应关系不正确；B、镁与氧气在点燃的条件下反应生成氧化镁，由化学方程式：2Mg+O22MgO可知，每48份质量的镁能与32份质量的氧气恰好完全反应。由图可知，Mg与O2的起始量是相等的，必然是氧气有剩余，镁被反应完，质量变为0，该选项对应关系不正确；C、锌比铁活泼，反应速率快，需要时间短，根据锌、铁与稀硫酸反应的化学方程式可知，每65份质量的锌置换出2份质量的氢气，每56份质量的铁置换出2份质量的氢气，最终铁和稀硫酸反应生成的氢气多，该选项对应关系正确；D、红磷燃烧放热，装置内气体受热膨胀，压强会变大，最终红磷消耗完装置内的氧气恢复到室温后，装置内的压强又会变小，且比反应前压强更小，选项对应关系不正确。故选：C。5．下图是四位同学用氯酸钾制取氧气的实验，其中能正确反映实验的是（）A．直接加热氯酸钾固体制取氧气B．加热两份等质量的氯酸钾固体,其中一份加二氧化锰作催化剂C．加热两份等质量的氯酸钾固体,其中一份错把高锰酸钾当成二氧化锰作催化剂D．加热氯酸钾和二氧化锰固体,其中二氧化锰的质量【答案】B【解析】A、直接加热氯酸钾固体制取氧气，由于没有加入催化剂，反应产生的氧气气体体积较少，且氯酸钾固体的质量一定，当氯酸钾完全反应后就不再有氧气产生，图像氧气质量一直在增加，故图像不符合实验；B、加热两份等质量的氯酸钾固体，其中一份加二氧化锰作催化剂，加入二氧化锰的反应速率更快，完全反应的时间更短，故图像符合实验；C、加热两份等质量的氯酸钾固体，其中一份错把高锰酸钾当成二氧化锰作催化剂，加高锰酸钾的一开始会产生少量氧气和二氧化锰，随着二氧化锰的产生可以作为氯酸钾分解的催化剂，而加入二氧化锰的产生气体的速率要比加入高锰酸钾的快，但是产生气体的总质量会比加入高锰酸钾的少。图像不符合实验；D、加热氯酸钾和二氧化锰固体，其中二氧化锰作为催化剂，反应后质量和化学性质都不变，图像不符合题意。故选B。6．对资料或实
