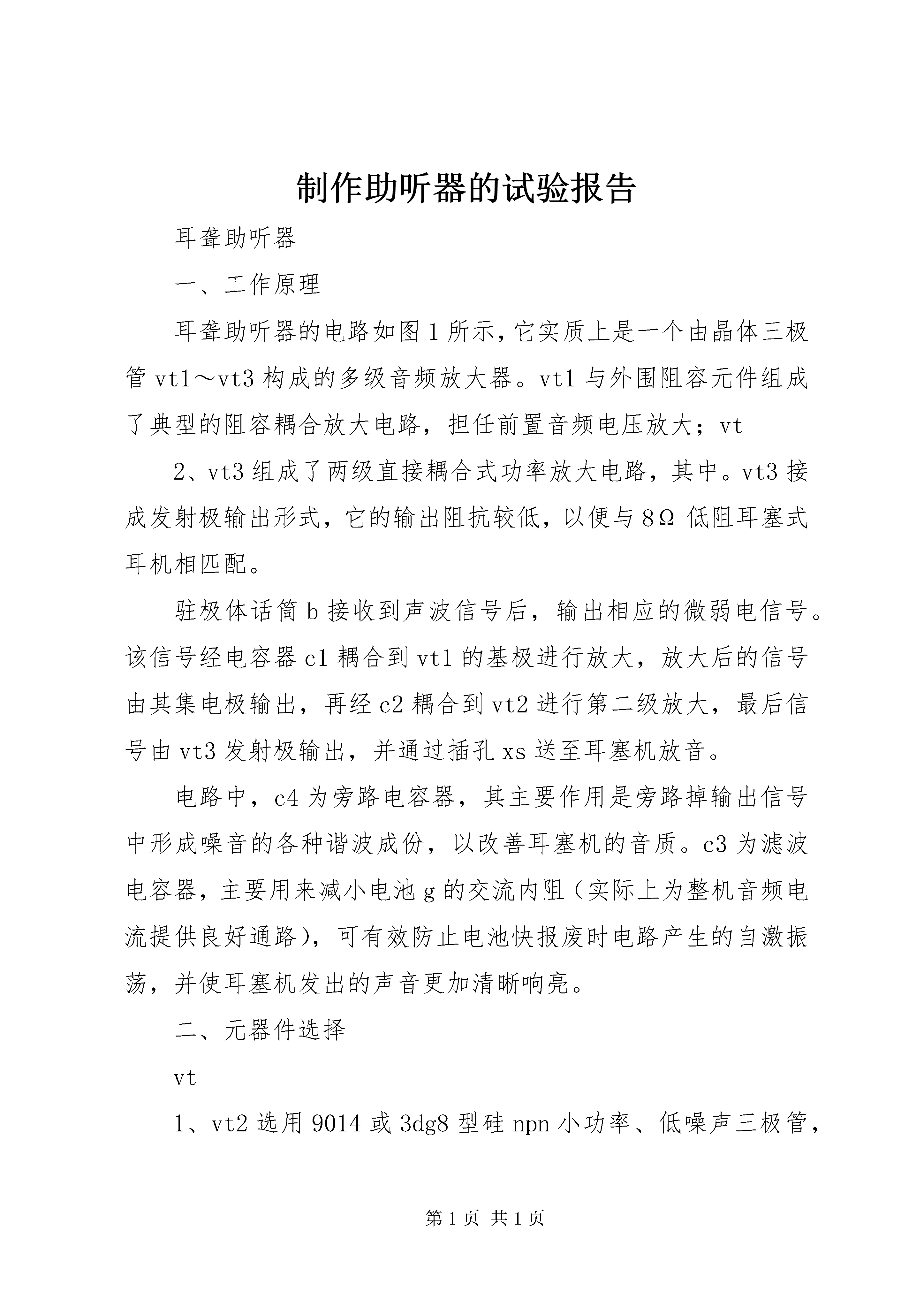

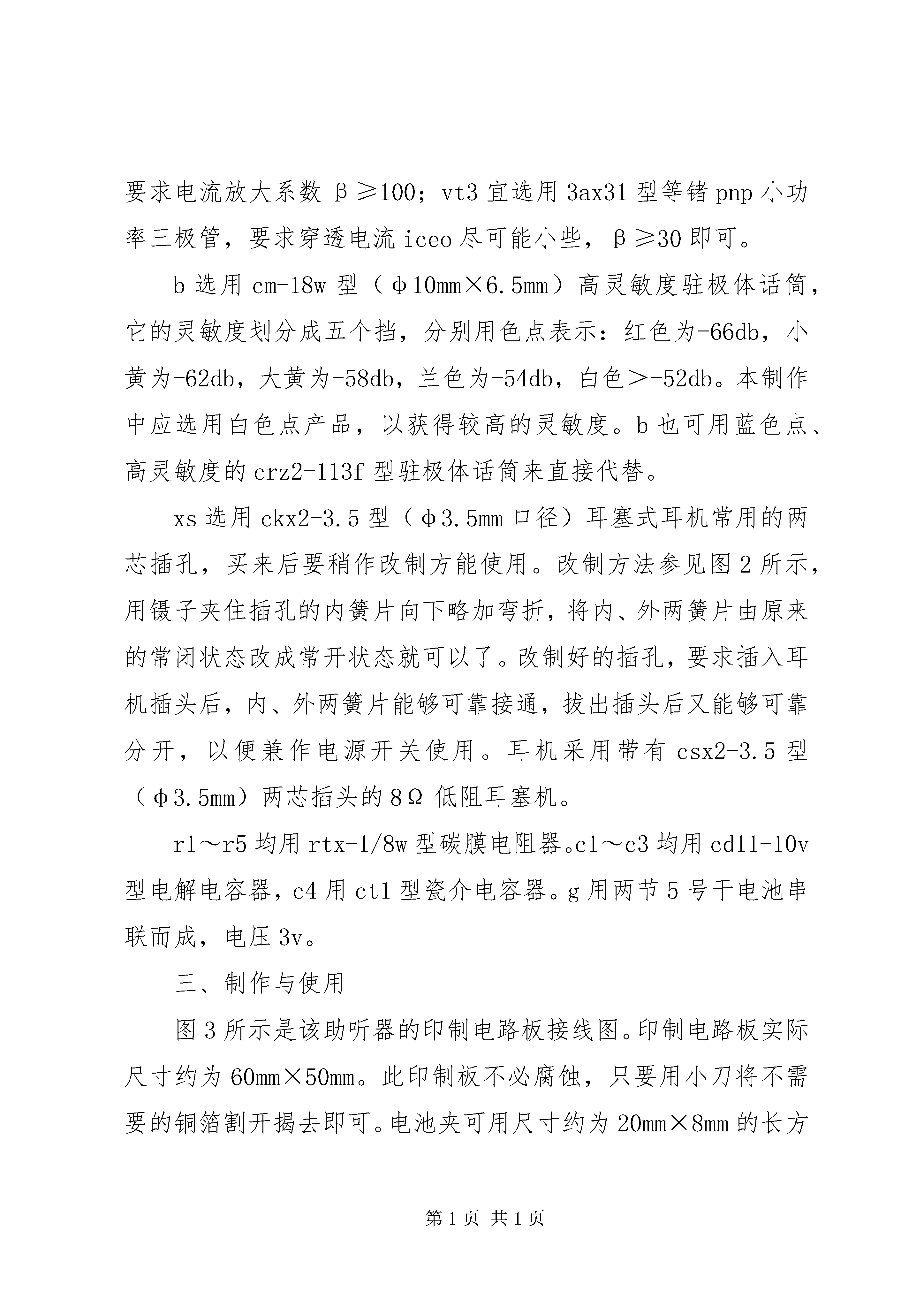

制作助听器的试验报告耳聋助听器一、工作原理耳聋助听器的电路如图1所示，它实质上是一个由晶体三极管vt1～vt3构成的多级音频放大器。vt1与外围阻容元件组成了典型的阻容耦合放大电路，担任前置音频电压放大；vt2、vt3组成了两级直接耦合式功率放大电路，其中。vt3接成发射极输出形式，它的输出阻抗较低，以便与8Ω低阻耳塞式耳机相匹配。驻极体话筒b接收到声波信号后，输出相应的微弱电信号。该信号经电容器c1耦合到vt1的基极进行放大，放大后的信号由其集电极输出，再经c2耦合到vt2进行第二级放大，最后信号由vt3发射极输出，并通过插孔xs送至耳塞机放音。电路中，c4为旁路电容器，其主要作用是旁路掉输出信号中形成噪音的各种谐波成份，以改善耳塞机的音质。c3为滤波电容器，主要用来减小电池g的交流内阻（实际上为整机音频电流提供良好通路），可有效防止电池快报废时电路产生的自激振荡，并使耳塞机发出的声音更加清晰响亮。二、元器件选择vt1、vt2选用9014或3dg8型硅npn小功率、低噪声三极管，要求电流放大系数β≥100；vt3宜选用3ax31型等锗pnp小功率三极管，要求穿透电流iceo尽可能小些，β≥30即可。b选用cm-18w型（φ10mm×6.5mm）高灵敏度驻极体话筒，它的灵敏度划分成五个挡，分别用色点表示：红色为-66db，小黄为-62db，大黄为-58db，兰色为-54db，白色＞-52db。本制作中应选用白色点产品，以获得较高的灵敏度。b也可用蓝色点、高灵敏度的crz2-113f型驻极体话筒来直接代替。xs选用ckx2-3.5型（φ3.5mm口径）耳塞式耳机常用的两芯插孔，买来后要稍作改制方能使用。改制方法参见图2所示，用镊子夹住插孔的内簧片向下略加弯折，将内、外两簧片由原来的常闭状态改成常开状态就可以了。改制好的插孔，要求插入耳机插头后，内、外两簧片能够可靠接通，拔出插头后又能够可靠分开，以便兼作电源开关使用。耳机采用带有csx2-3.5型（φ3.5mm）两芯插头的8Ω低阻耳塞机。r1～r5均用rtx-1/8w型碳膜电阻器。c1～c3均用cd11-10v型电解电容器，c4用ct1型瓷介电容器。g用两节5号干电池串联而成，电压3v。三、制作与使用图3所示是该助听器的印制电路板接线图。印制电路板实际尺寸约为60mm×50mm。此印制板不必腐蚀，只要用小刀将不需要的铜箔割开揭去即可。电池夹可用尺寸约为20mm×8mm的长方形磷铜片4片，弯制成“l”形状，在底脚各打上一个小孔，用铜铆钉直接铆固在电路板上而成。焊接好的电路板，装入尺寸约为64mm54×mm×18mm的精致塑料或有机玻璃小盒内。盒面板和上侧面，事先分别为话筒b、插孔xs开出受音孔和安装孔。装配好的耳聋助听器外形如图4所示。本机调试很简单：首先，通过调整电阻器r2的阻值，使vt1集电极电流（直流毫安表串联在r3回路）在1.5ma左右；然后，通过调整r4阻值，使助听器的总静态电流（直流毫安表串联在电池g的供电回路），在10ma左右即可。因各人使用的驻极体话筒b参数有所以不同，有时r1的阻值也需要作适当调整，应调到声音最清晰响亮为止。使用时，一般将助听器置于使用者的上衣口袋内，注意话筒b的受音孔应朝外。戴上耳塞式耳机，并将插头插入助听器的插孔xs内，电路即自动通电工作；拔出插头，助听器即自动断电停止工作
