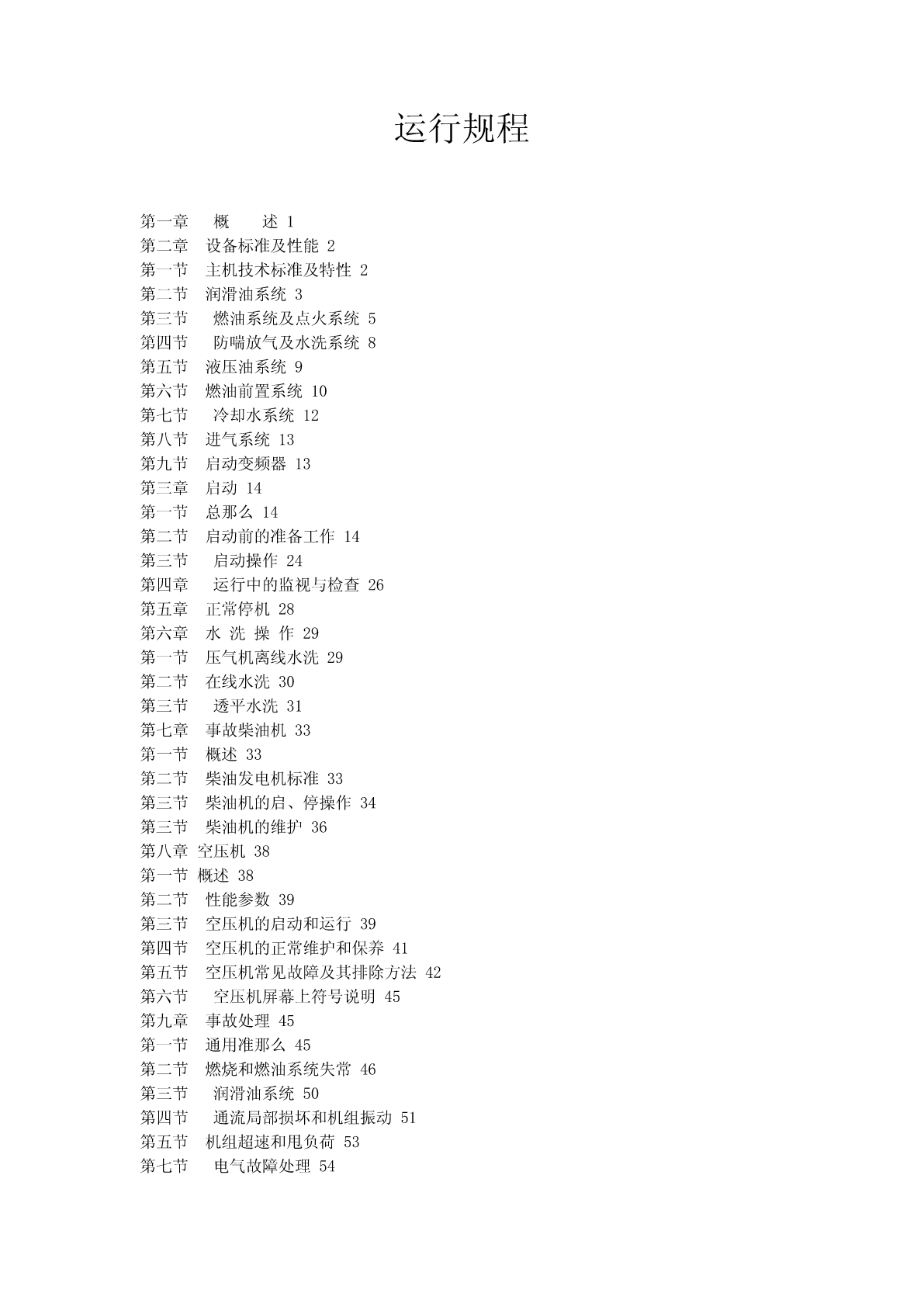

运行规程

第一章概述1
第二章设备标准及性能2
第一节主机技术标准及特性2
第二节润滑油系统3
第三节燃油系统及点火系统5
第四节防喘放气及水洗系统8
第五节液压油系统9
第六节燃油前置系统10
第七节冷却水系统12
第八节进气系统13
第九节启动变频器13
第三章启动14
第一节总那么14
第二节启动前的准备工作14
第三节启动操作24
第四章运行中的监视与检查26
第五章正常停机28
第六章水洗操作29
第一节压气机离线水洗29
第二节在线水洗30
第三节透平水洗31
第七章事故柴油机33
第一节概述33
第二节柴油发电机标准33
第三节柴油机的启、停操作34
第三节柴油机的维护36
第八章空压机38
第一节概述38
第二节性能参数39
第三节空压机的启动和运行39
第四节空压机的正常维护和保养41
第五节空压机常见故障及其排除方法42
第六节空压机屏幕上符号说明45
第九章事故处理45
第一节通用准那么45
第二节燃烧和燃油系统失常46
第三节润滑油系统50
第四节通流局部损坏和机组振动51
第五节机组超速和甩负荷53
第七节电气故障处理54
第十章设备整定值57

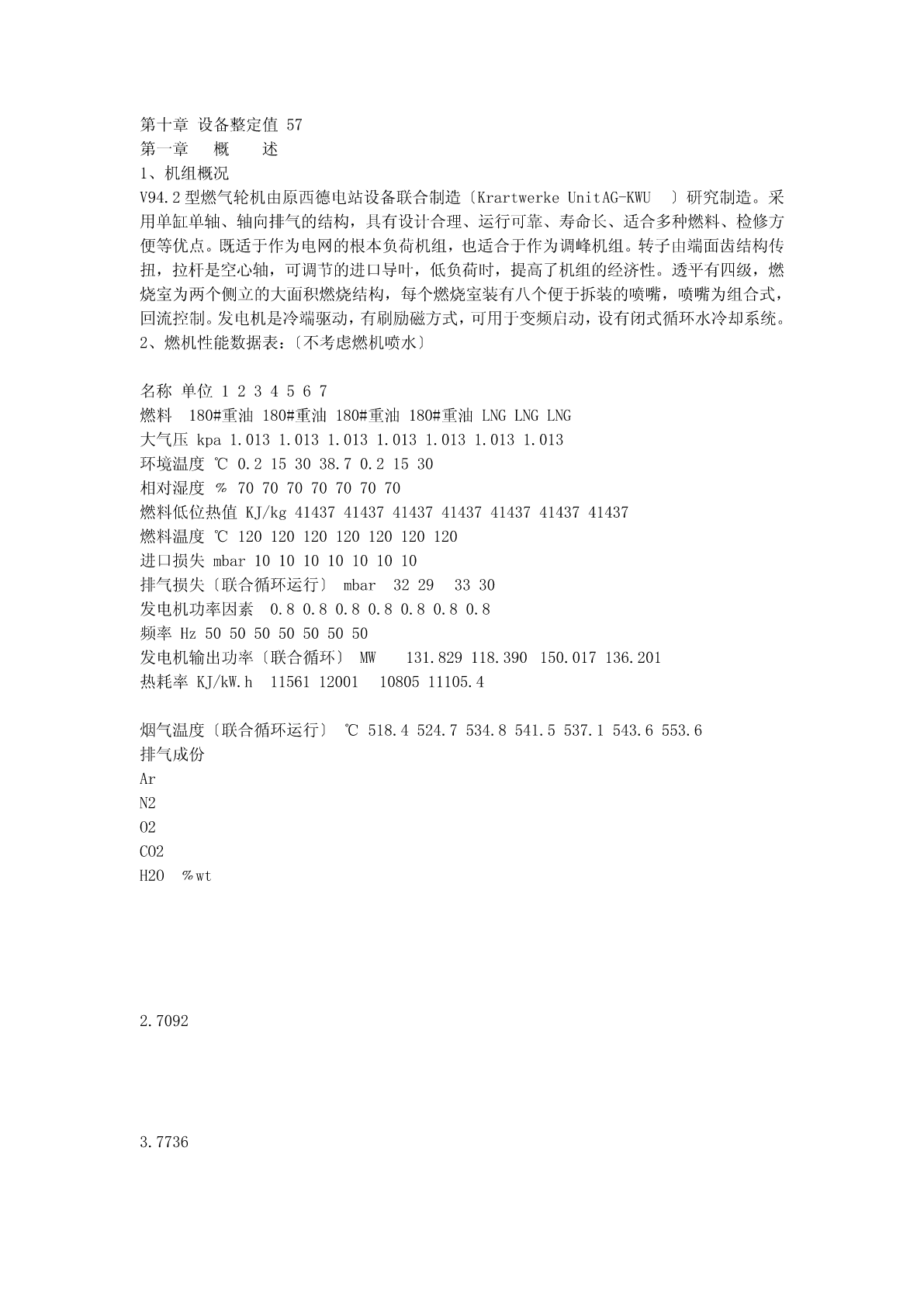

第一章概述
1、机组概况
V94.2型燃气轮机由原西德电站设备联合制造〔KrartwerkeUnitAG-KWU〕研究制造。采
用单缸单轴、轴向排气的结构，具有设计合理、运行可靠、寿命长、适合多种燃料、检修方
便等优点。既适于作为电网的根本负荷机组，也适合于作为调峰机组。转子由端面齿结构传
扭，拉杆是空心轴，可调节的进口导叶，低负荷时，提高了机组的经济性。透平有四级，燃
烧室为两个侧立的大面积燃烧结构，每个燃烧室装有八个便于拆装的喷嘴，喷嘴为组合式，
回流控制。发电机是冷端驱动，有刷励磁方式，可用于变频启动，设有闭式循环水冷却系统。
2、燃机性能数据表：〔不考虑燃机喷水〕

名称单位1234567
燃料180#重油180#重油180#重油180#重油LNGLNGLNG
大气压kpa1.0131.0131.0131.0131.0131.0131.013
环境温度℃0.2153038.70.21530
相对湿度﹪70707070707070
燃料低位热值KJ/kg41437414374143741437414374143741437
燃料温度℃120120120120120120120
进口损失mbar10101010101010
排气损失〔联合循环运行〕mbar32293330
发电机功率因素0.80.80.80.80.80.80.8
频率Hz50505050505050
发电机输出功率〔联合循环〕MW131.829118.390150.017136.201
热耗率KJ/kW.h11561120011080511105.4

烟气温度〔联合循环运行〕℃518.4524.7534.8541.5537.1543.6553.6
排气成份
Ar
N2
O2
CO2
H2O﹪wt

2.7092

3.7736

4.5736

5.6230

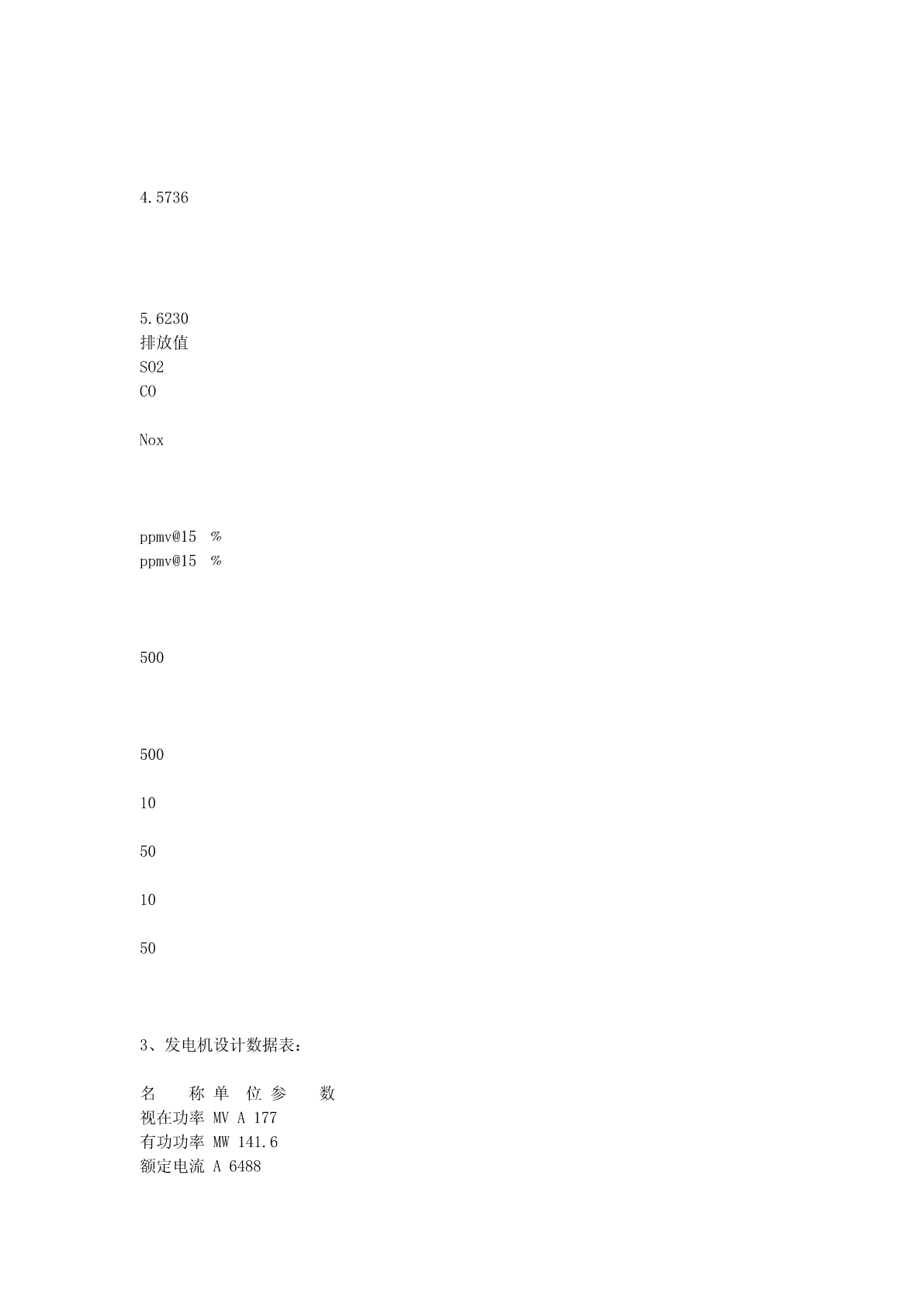

排放值
SO2
CO

Nox

ppmv@15﹪
ppmv@15﹪

500

500

10

50

10

50

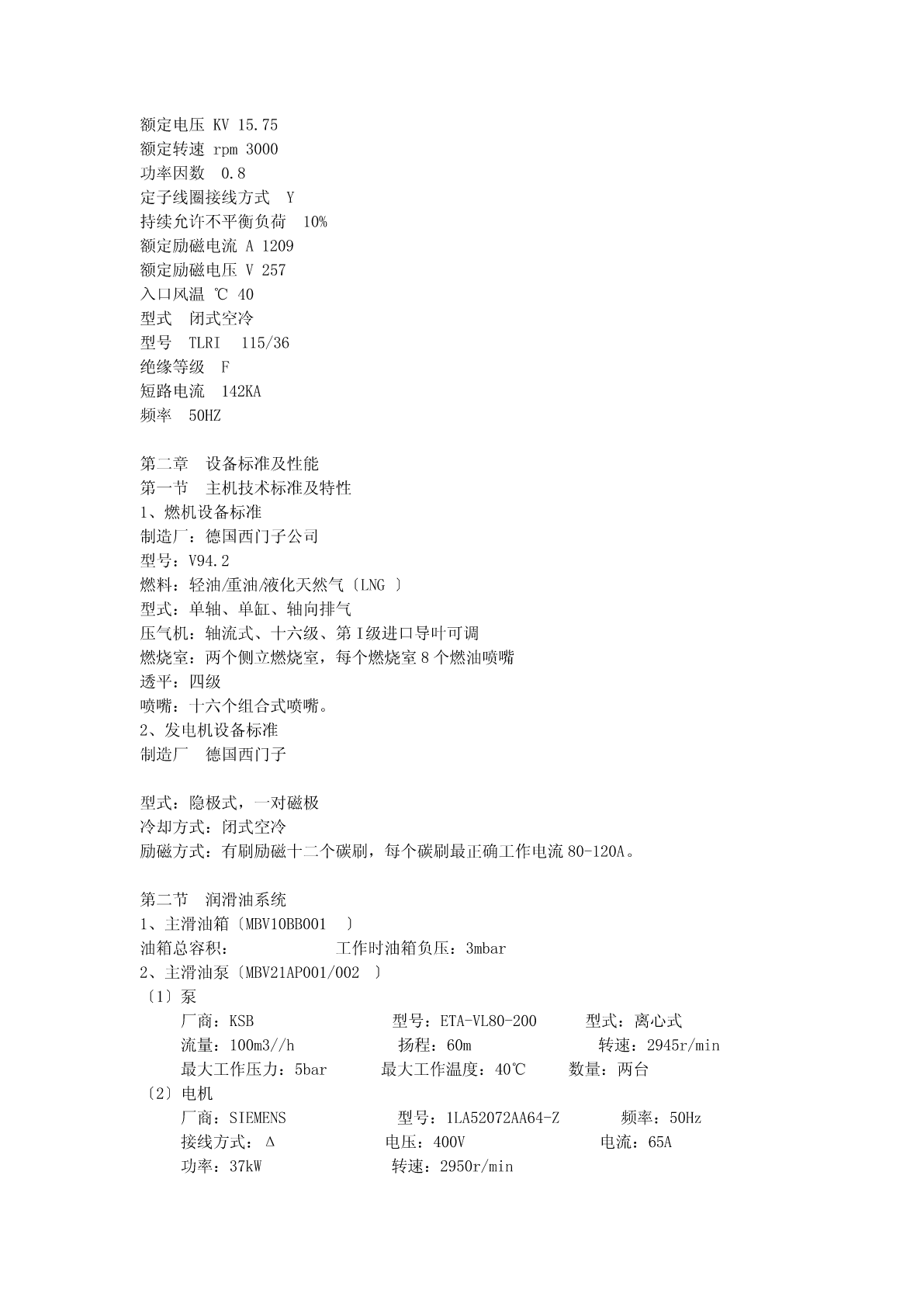

3、发电机设计数据表：

名称单位参数
视在功率MVA177
有功功率MW141.6
额定电流A6488
额定电压KV15.75
额定转速rpm3000
功率因数0.8
定子线圈接线方式Y
持续允许不平衡负荷10%
额定励磁电流A1209
额定励磁电压V257
入口风温℃40
型式闭式空冷
型号TLRI115/36
绝缘等级F
短路电流142KA
频率50HZ

第二章设备标准及性能
第一节主机技术标准及特性
1、燃机设备标准
制造厂：德国西门子公司
型号：V94.2
燃料：轻油/重油/液化天然气〔LNG〕
型式：单轴、单缸、轴向排气
压气机：轴流式、十六级、第I级进口导叶可调
燃烧室：两个侧立燃烧室，每个燃烧室8个燃油喷嘴
透平：四级
喷嘴：十六个组合式喷嘴。
2、发电机设备标准
制造厂德国西门子

型式：隐极式，一对磁极
冷却方式：闭式空冷
励磁方式：有刷励磁十二个碳刷，每个碳刷最正确工作电流80-120A。

第二节润滑油系统
1、主滑油箱〔MBV10BB001〕
油箱总容积：工作时油箱负压：3mbar
2、主滑油泵〔MBV21AP001/002〕
〔1〕泵
厂商：KSB型号：ETA-VL80-200型式：离心式
流量：100m3//h扬程：60m转速：2945r/min
最大工作压力：5bar最大工作温度：40℃数量：两台
〔2〕电机
厂商：SIEMENS型号：1LA52072AA64-Z频率：50Hz
接线方式：Δ电压：400V电流：65A
功率：3
