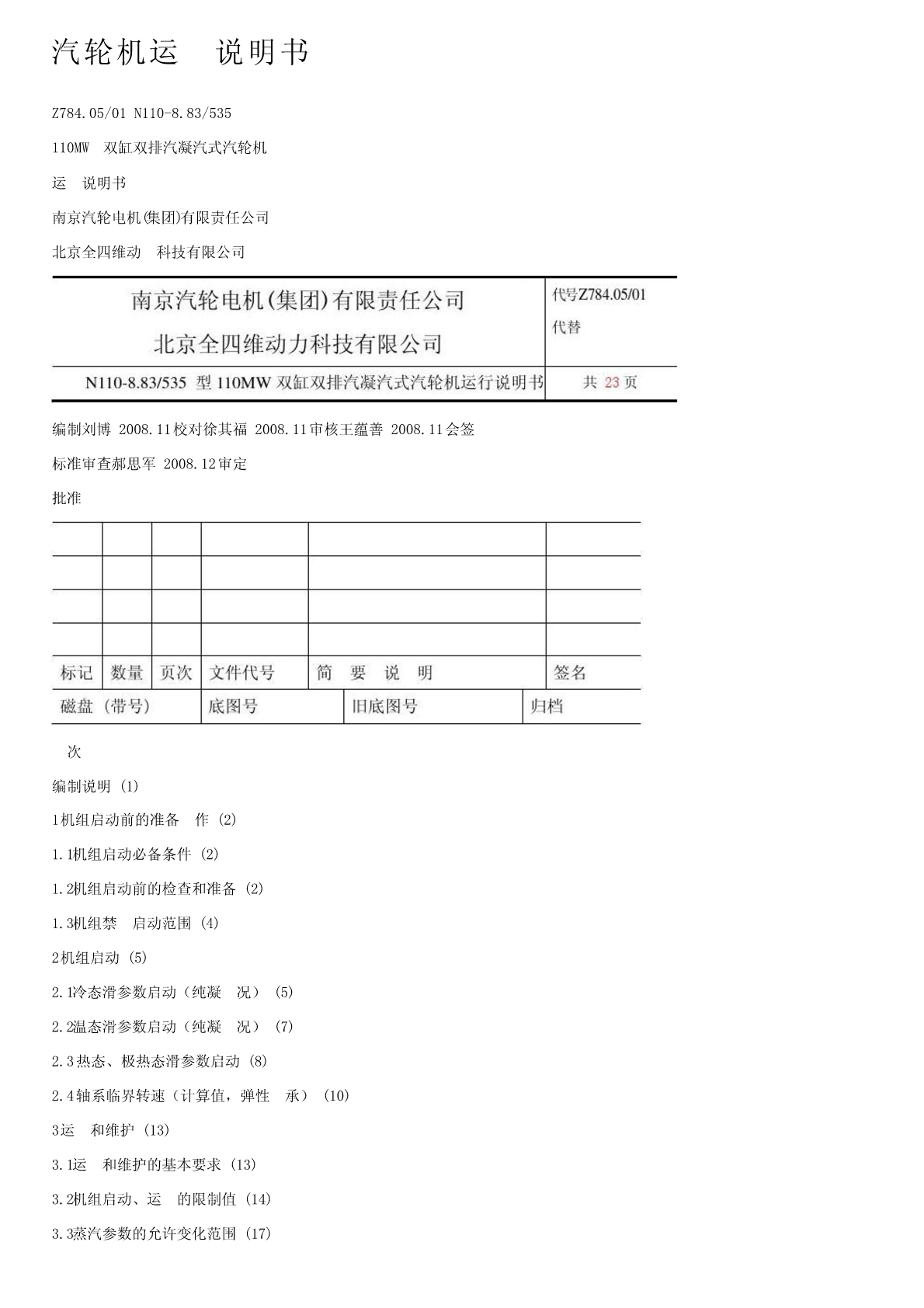

汽轮机运⾏说明书

Z784.05/01N110-8.83/535

110MW双缸双排汽凝汽式汽轮机

运⾏说明书

南京汽轮电机(集团)有限责任公司

北京全四维动⼒科技有限公司

编制刘博2008.11校对徐其福2008.11审核王蕴善2008.11会签

标准审查郝思军2008.12审定

批准

⽬次

编制说明(1)

1机组启动前的准备⼯作(2)

1.1机组启动必备条件(2)

1.2机组启动前的检查和准备(2)

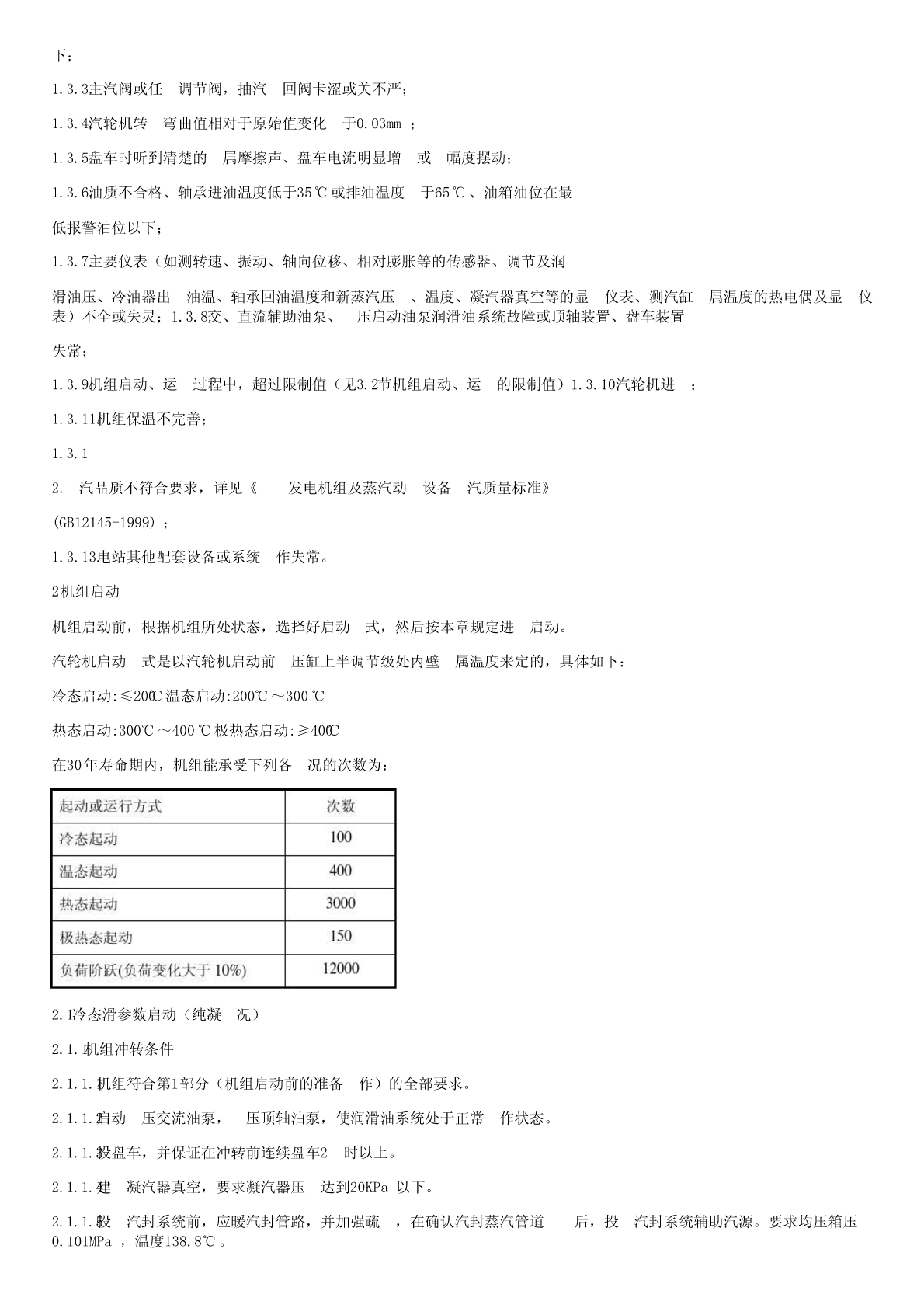

1.3机组禁⽌启动范围(4)

2机组启动(5)

2.1冷态滑参数启动（纯凝⼯况）(5)

2.2温态滑参数启动（纯凝⼯况）(7)

2.3热态、极热态滑参数启动(8)

2.4轴系临界转速（计算值，弹性⽀承）(10)

3运⾏和维护(13)

3.1运⾏和维护的基本要求(13)

3.2机组启动、运⾏的限制值(14)

3.3蒸汽参数的允许变化范围(17)

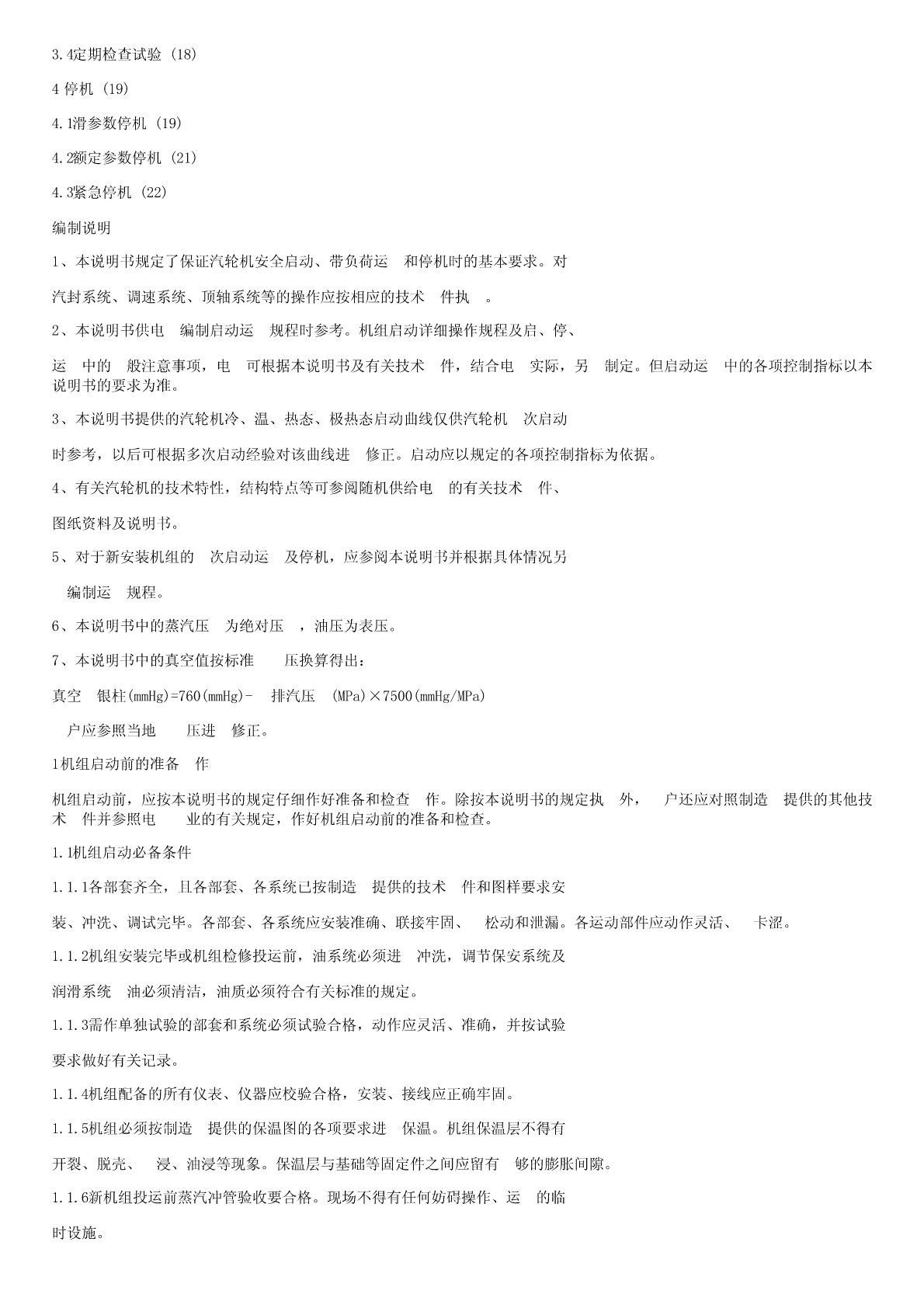

3.4定期检查试验(18)

4停机(19)

4.1滑参数停机(19)

4.2额定参数停机(21)

4.3紧急停机(22)

编制说明

1、本说明书规定了保证汽轮机安全启动、带负荷运⾏和停机时的基本要求。对

汽封系统、调速系统、顶轴系统等的操作应按相应的技术⽂件执⾏。

2、本说明书供电⼚编制启动运⾏规程时参考。机组启动详细操作规程及启、停、

运⾏中的⼀般注意事项，电⼚可根据本说明书及有关技术⽂件，结合电⼚实际，另⾏制定。但启动运⾏中的各项控制指标以本
说明书的要求为准。

3、本说明书提供的汽轮机冷、温、热态、极热态启动曲线仅供汽轮机⾸次启动

时参考，以后可根据多次启动经验对该曲线进⾏修正。启动应以规定的各项控制指标为依据。

4、有关汽轮机的技术特性，结构特点等可参阅随机供给电⼚的有关技术⽂件、

图纸资料及说明书。

5、对于新安装机组的⾸次启动运⾏及停机，应参阅本说明书并根据具体情况另

⾏编制运⾏规程。

6、本说明书中的蒸汽压⼒为绝对压⼒，油压为表压。

7、本说明书中的真空值按标准⼤⽓压换算得出：

真空⽔银柱(mmHg)=760(mmHg)-排汽压⼒(MPa)×7500(mmHg/MPa)

⽤户应参照当地⼤⽓压进⾏修正。

1机组启动前的准备⼯作

机组启动前，应按本说明书的规定仔细作好准备和检查⼯作。除按本说明书的规定执⾏外，⽤户还应对照制造⼚提供的其他技
术⽂件并参照电⼒⾏业的有关规定，作好机组启动前的准备和检查。

1.1机组启动必备条件

1.1.1各部套齐全，且各部套、各系统已按制造⼚提供的技术⽂件和图样要求安

装、冲洗、调试完毕。各部套、各系统应安装准确、联接牢固、⽆松动和泄漏。各运动部件应动作灵活、⽆卡涩。

1.1.2机组安装完毕或机组检修投运前，油系统必须进⾏冲洗，调节保安系统及

润滑系统⽤油必须清洁，油质必须符合有关标准的规定。

1.1.3需作单独试验的部套和系统必须试验合格，动作应灵活、准确，并按试验

要求做好有关记录。

1.1.4机组配备的所有仪表、仪器应校验合格，安装、接线应正确牢固。

1.1.5机组必须按制造⼚提供的保温图的各项要求进⾏保温。机组保温层不得有

开裂、脱壳、⽔浸、油浸等现象。保温层与基础等固定件之间应留有⾜够的膨胀间隙。

1.1.6新机组投运前蒸汽冲管验收要合格。现场不得有任何妨碍操作、运⾏的临

时设施。

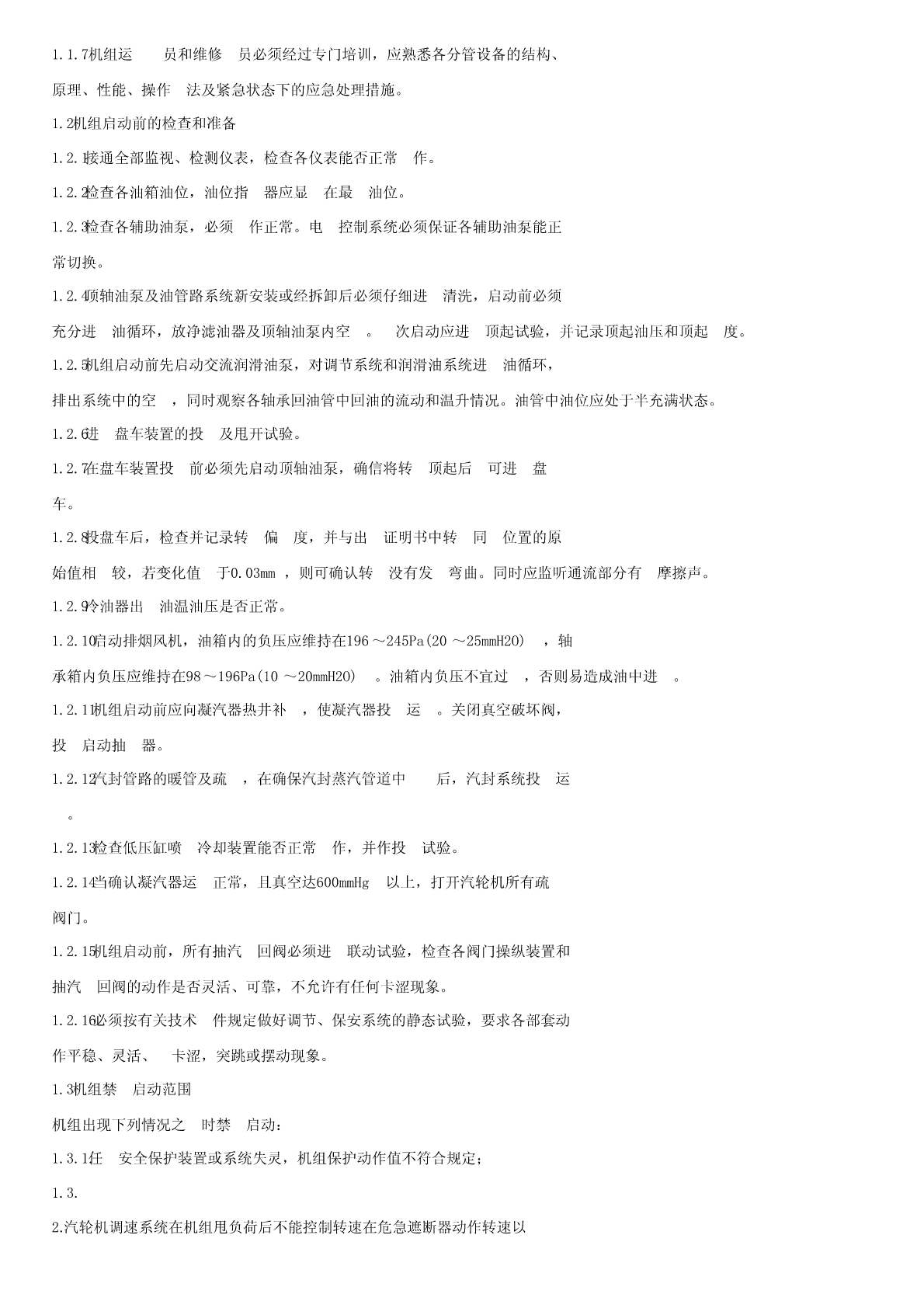

1.1.7机组运⾏⼈员和维修⼈员必须经过专门培训，应熟悉各分管设备的结构、

原理、性能、操作⽅法及紧急状态下的应急处理措施。

1.2机组启动前的检查和准备

1.2.1接通全部监视、检测仪表，检查各仪表能否正常⼯作。

1.2.2检查各油箱油位，油位指⽰器应显⽰在最⾼油位。

1.2.3检查各辅助油泵，必须⼯作正常。电⽓控制系统必须保证各辅助油泵能正

常切换。

1.2.4顶轴油泵及油管路系统新安装或经拆卸后必须仔细进⾏清洗，启动前必须

充分进⾏油循环，放净滤油器及顶轴油泵内空⽓。⾸次启动应进⾏顶起试验，并记录顶起油压和顶起⾼度。

1.2.5机组启动前先启动交流润滑油泵，对调节系统和润滑油系统进⾏油循环，

排出系统中的空⽓，同时观察各轴承回油管中回油的流动和温升情况。油管中油位应处于半充满状态。

1.2.6进⾏盘车装置的投⼊及甩开试验。

1.2.7在盘车装置投⼊前必须先启动顶轴油泵，确信将转⼦顶起后⽅可进⾏盘

车。

1.2.8投盘车后，检查并记录转⼦偏⼼度，并与出⼚证明书中转⼦同⼀位置的原

始值相⽐较，若变化值⼩于0.03mm，则可确认转⼦没有发⽣弯曲。同时应监听通流部分有⽆摩擦声。

1.2.9冷油器出⼝油温油压是否正常。

1.2.10启动排烟风机，油箱内的负压应维持在196～245Pa(20～25mmH2O)，轴
