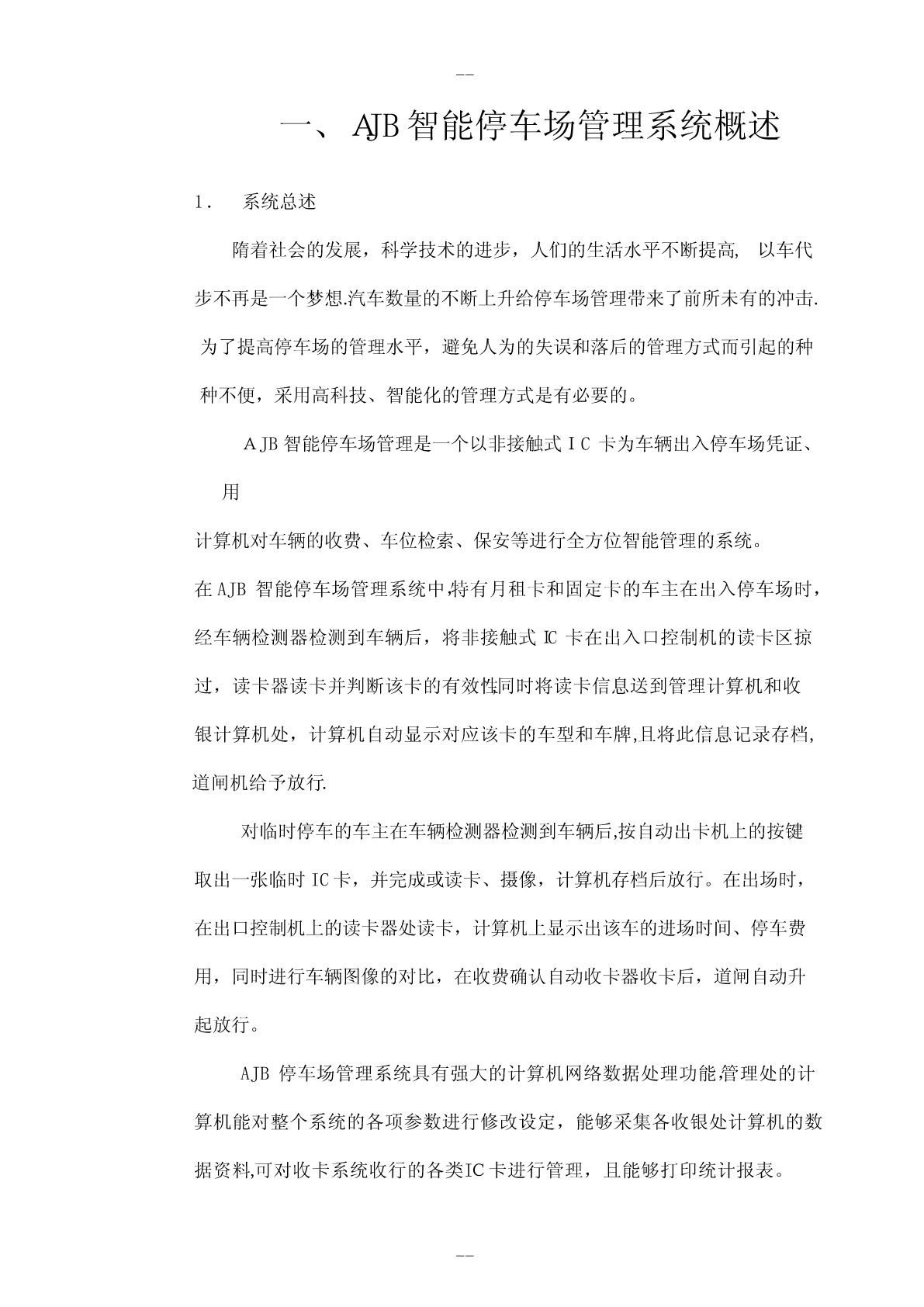

一、ＡJB智能停车场管理系统概述

1．系统总述

隋着社会的发展，科学技术的进步，人们的生活水平不断提高,以车代

步不再是一个梦想.汽车数量的不断上升给停车场管理带来了前所未有的冲击.

为了提高停车场的管理水平，避免人为的失误和落后的管理方式而引起的种

种不便，采用高科技、智能化的管理方式是有必要的。

ＡJB智能停车场管理是一个以非接触式ＩC卡为车辆出入停车场凭证、

用

计算机对车辆的收费、车位检索、保安等进行全方位智能管理的系统。

在AJB智能停车场管理系统中，特有月租卡和固定卡的车主在出入停车场时，

经车辆检测器检测到车辆后，将非接触式ＩC卡在出入口控制机的读卡区掠

过，读卡器读卡并判断该卡的有效性,同时将读卡信息送到管理计算机和收

银计算机处，计算机自动显示对应该卡的车型和车牌,且将此信息记录存档,

道闸机给予放行.

对临时停车的车主在车辆检测器检测到车辆后,按自动出卡机上的按键

取出一张临时IC卡，并完成或读卡、摄像，计算机存档后放行。在出场时，

在出口控制机上的读卡器处读卡，计算机上显示出该车的进场时间、停车费

用，同时进行车辆图像的对比，在收费确认自动收卡器收卡后，道闸自动升

起放行。

AJB停车场管理系统具有强大的计算机网络数据处理功能，管理处的计

算机能对整个系统的各项参数进行修改设定，能够采集各收银处计算机的数

据资料,可对收卡系统收行的各类IＣ卡进行管理，且能够打印统计报表。

--
--

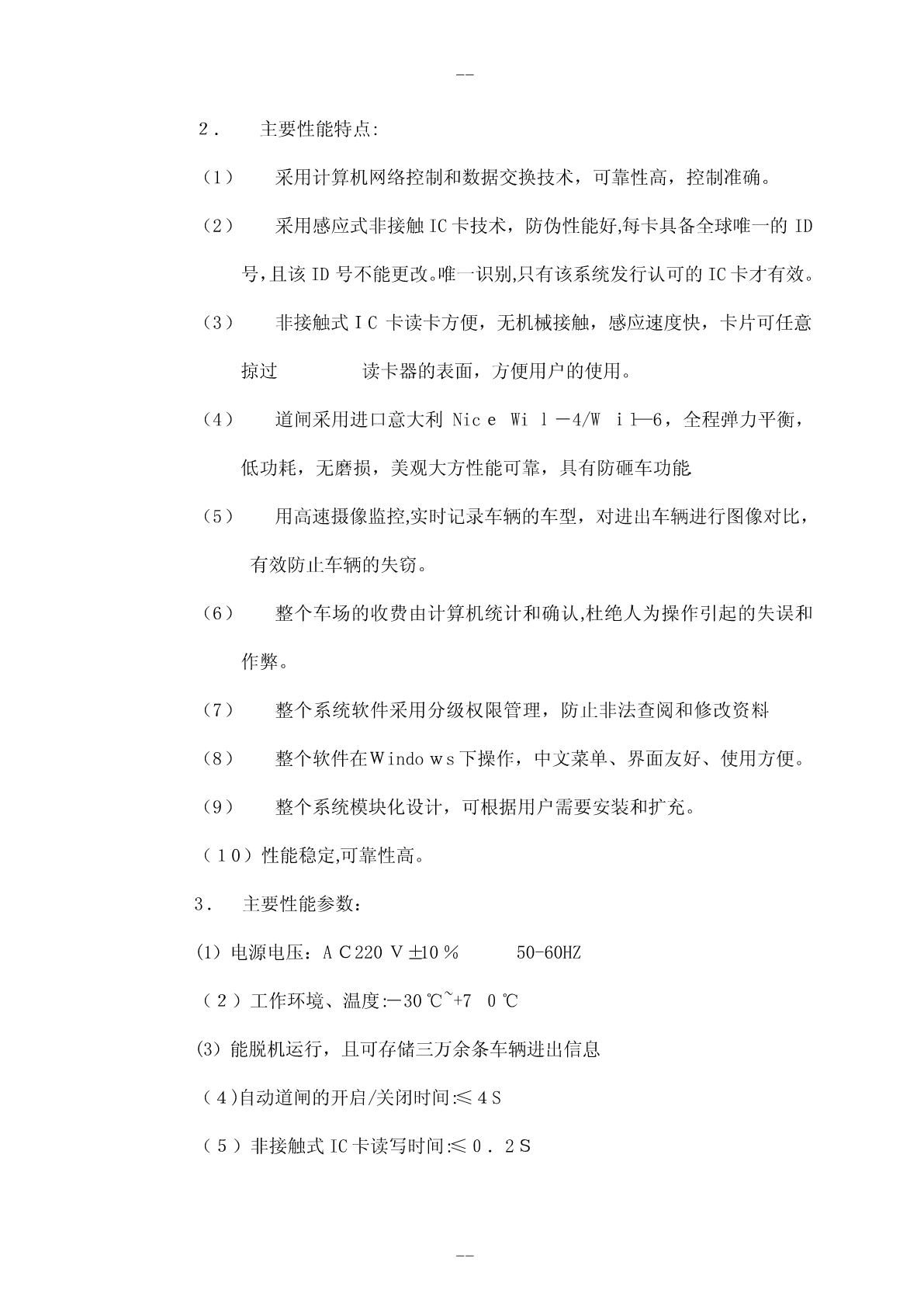

２．主要性能特点:

（1）采用计算机网络控制和数据交换技术，可靠性高，控制准确。

（2）采用感应式非接触IC卡技术，防伪性能好,每卡具备全球唯一的ID

号，且该ID号不能更改。唯一识别,只有该系统发行认可的IC卡才有效。

（3）非接触式ＩC卡读卡方便，无机械接触，感应速度快，卡片可任意

掠过读卡器的表面，方便用户的使用。

（4）道闸采用进口意大利NicｅWiｌ－4/Wｉl—6，全程弹力平衡，

低功耗，无磨损，美观大方性能可靠，具有防砸车功能.

（5）用高速摄像监控,实时记录车辆的车型，对进出车辆进行图像对比，

有效防止车辆的失窃。

（6）整个车场的收费由计算机统计和确认,杜绝人为操作引起的失误和

作弊。

（7）整个系统软件采用分级权限管理，防止非法查阅和修改资料.

（8）整个软件在Ｗindoｗs下操作，中文菜单、界面友好、使用方便。

（9）整个系统模块化设计，可根据用户需要安装和扩充。

（１0）性能稳定,可靠性高。

3．主要性能参数：

(1）电源电压：AＣ220Ｖ±10％50-60HZ

（２）工作环境、温度:－30℃~+7０℃

(3）能脱机运行，且可存储三万余条车辆进出信息

（４)自动道闸的开启/关闭时间:≤４S

（５）非接触式IC卡读写时间:≤０．2Ｓ

--
--

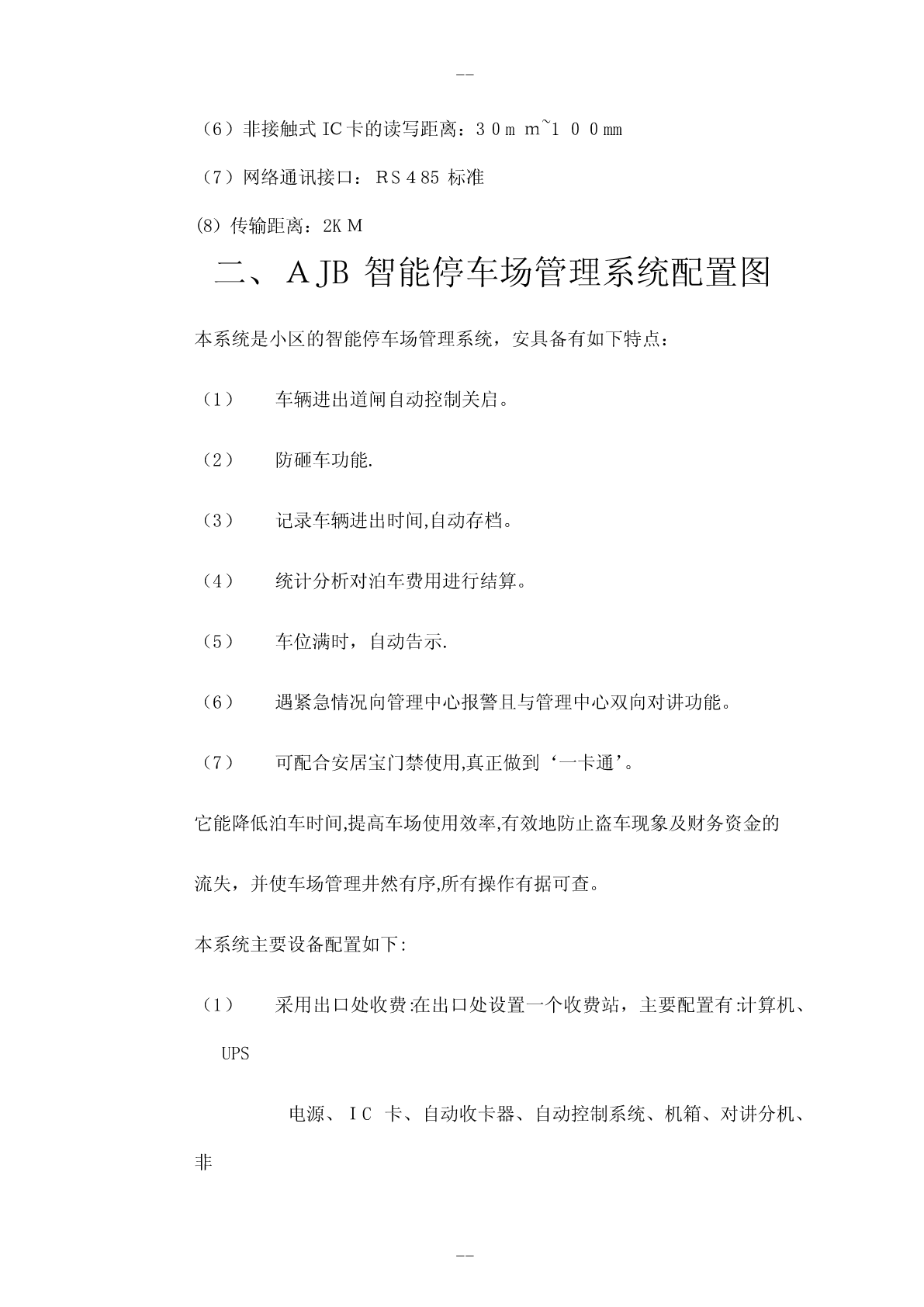

（6）非接触式IＣ卡的读写距离：3０mｍ~1００mm

（7）网络通讯接口：ＲS４85标准

(8）传输距离：2KＭ
二、ＡJB智能停车场管理系统配置图
ﻬ

本系统是小区的智能停车场管理系统，安具备有如下特点：

（1）车辆进出道闸自动控制关启。

（2）防砸车功能.

（3）记录车辆进出时间,自动存档。

（4）统计分析对泊车费用进行结算。

（5）车位满时，自动告示.

（6）遇紧急情况向管理中心报警且与管理中心双向对讲功能。

（7）可配合安居宝门禁使用,真正做到‘一卡通’。

它能降低泊车时间,提高车场使用效率,有效地防止盗车现象及财务资金的

流失，并使车场管理井然有序,所有操作有据可查。

本系统主要设备配置如下:

（1）采用出口处收费:在出口处设置一个收费站，主要配置有:计算机、

UPS

电源、ＩC卡、自动收卡器、自动控制系统、机箱、对讲分机、

非

--
--

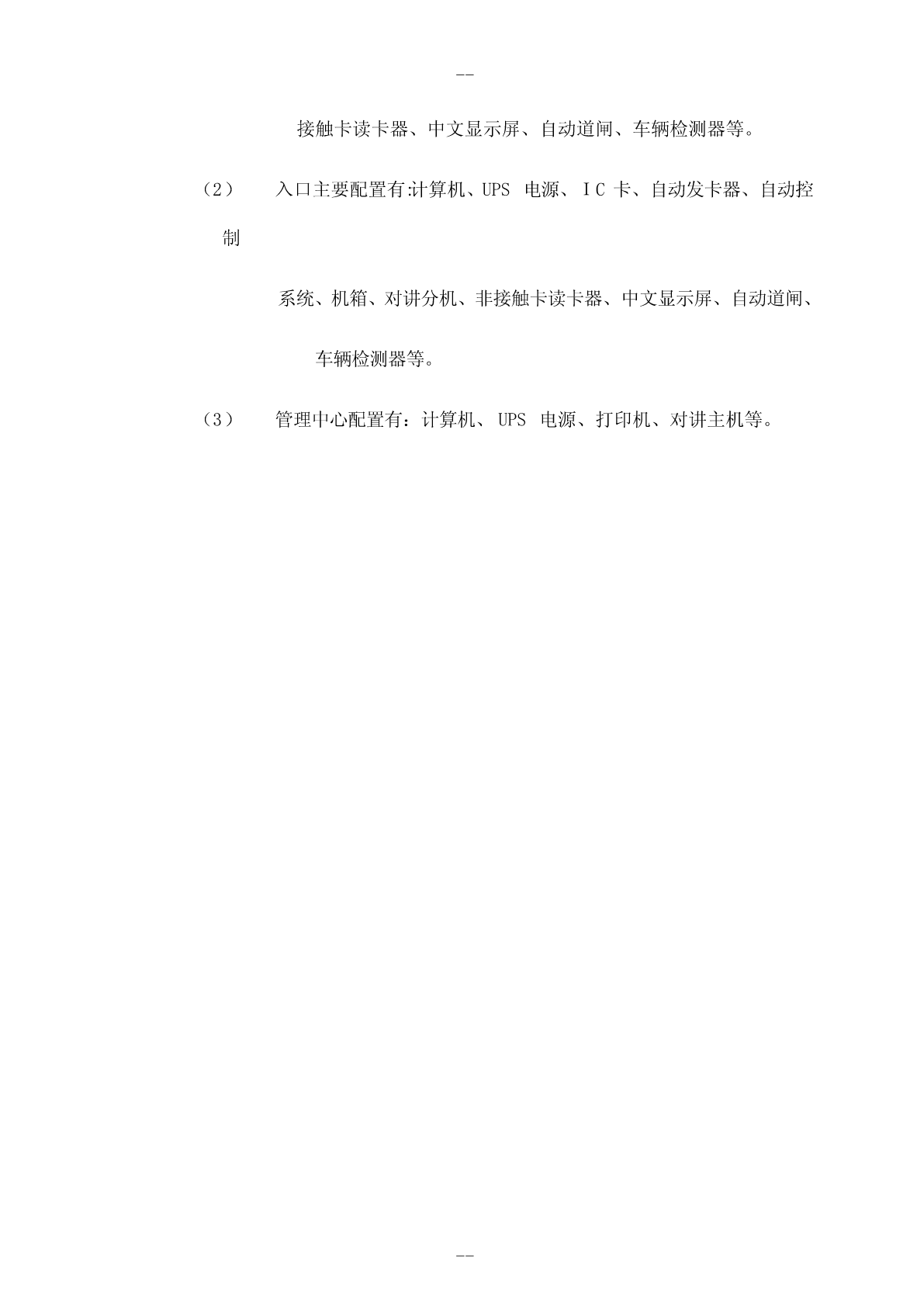

接触卡读卡器、中文显示屏、自动道闸、车辆检测器等。

（2）入口主要配置有:计算机、UPS电源、ＩC卡、自动发卡器、自动控

制

系统、机箱、对讲分机、非接触卡读卡器、中文显示屏、自动道闸、

车辆检测器等。

（3）管理中心配置有：计算机、UPS电源、打印机、对讲主机等。

--
--

以下为工作原理方框图：

系统配置说明：

a．Nice全自动挡车道闸：
●采用进口意大利产品，豪华典雅。

●有较强的警示作用

●全程弹力平行，低功耗、无磨损,有效延长寿命.

●和感应线圈配合工作，车辆过后自动落闸、具备防砸车功能

●具有警示灯和车位满灯输出

●具有定时开关道闸的功能

●速度,力度随意可调

●具有无线电遥控接口

b.非接触感应式IC卡读卡器:

●使用方便

●抗外界干扰强

●采用ＲＩＦD识别技术，可靠性高

●非接触式读卡，无磨损,不
