TDR—16
混凝土快速冻融试验机

使

用

说

明

书

天津市港源试验仪器厂

免费电话：4009951717

（使用前详细阅读说明书）

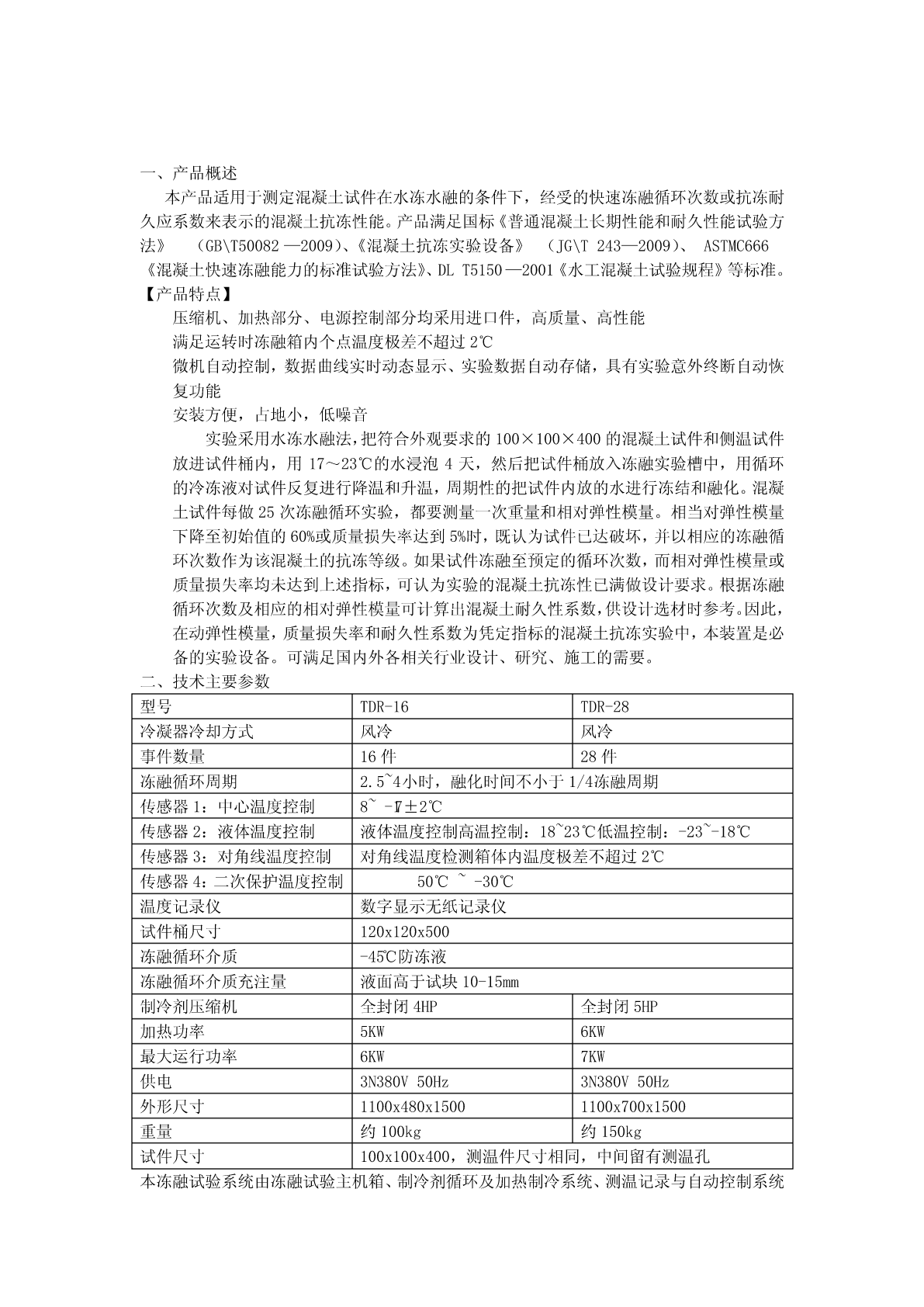

一、产品概述
本产品适用于测定混凝土试件在水冻水融的条件下，经受的快速冻融循环次数或抗冻耐
久应系数来表示的混凝土抗冻性能。产品满足国标《普通混凝土长期性能和耐久性能试验方
法》（GB\T50082—2009）、《混凝土抗冻实验设备》（JG\T243—2009）、ASTMC666
《混凝土快速冻融能力的标准试验方法》、DLT5150—2001《水工混凝土试验规程》等标准。
【产品特点】
➢压缩机、加热部分、电源控制部分均采用进口件，高质量、高性能
➢满足运转时冻融箱内个点温度极差不超过2℃
➢微机自动控制，数据曲线实时动态显示、实验数据自动存储，具有实验意外终断自动恢
复功能
➢安装方便，占地小，低噪音
➢实验采用水冻水融法，把符合外观要求的100×100×400的混凝土试件和侧温试件
放进试件桶内，用17～23℃的水浸泡4天，然后把试件桶放入冻融实验槽中，用循环
的冷冻液对试件反复进行降温和升温，周期性的把试件内放的水进行冻结和融化。混凝
土试件每做25次冻融循环实验，都要测量一次重量和相对弹性模量。相当对弹性模量
下降至初始值的60%或质量损失率达到5%时，既认为试件已达破坏，并以相应的冻融循
环次数作为该混凝土的抗冻等级。如果试件冻融至预定的循环次数，而相对弹性模量或
质量损失率均未达到上述指标，可认为实验的混凝土抗冻性已满做设计要求。根据冻融
循环次数及相应的相对弹性模量可计算出混凝土耐久性系数，供设计选材时参考。因此，
在动弹性模量，质量损失率和耐久性系数为凭定指标的混凝土抗冻实验中，本装置是必
备的实验设备。可满足国内外各相关行业设计、研究、施工的需要。
二、技术主要参数
型号TDR-16TDR-28
冷凝器冷却方式风冷风冷
事件数量16件28件
冻融循环周期2.5~4小时，融化时间不小于1/4冻融周期
传感器1：中心温度控制8~-17±2℃
传感器2：液体温度控制液体温度控制高温控制：18~23℃低温控制：-23~-18℃
传感器3：对角线温度控制对角线温度检测箱体内温度极差不超过2℃
传感器4：二次保护温度控制50℃~-30℃
温度记录仪数字显示无纸记录仪
试件桶尺寸120x120x500
冻融循环介质-45℃防冻液
冻融循环介质充注量液面高于试块10-15mm
制冷剂压缩机全封闭4HP全封闭5HP
加热功率5KW6KW
最大运行功率6KW7KW
供电3N380V50Hz3N380V50Hz
外形尺寸1100x480x15001100x700x1500
重量约100kg约150kg
试件尺寸100x100x400，测温件尺寸相同，中间留有测温孔

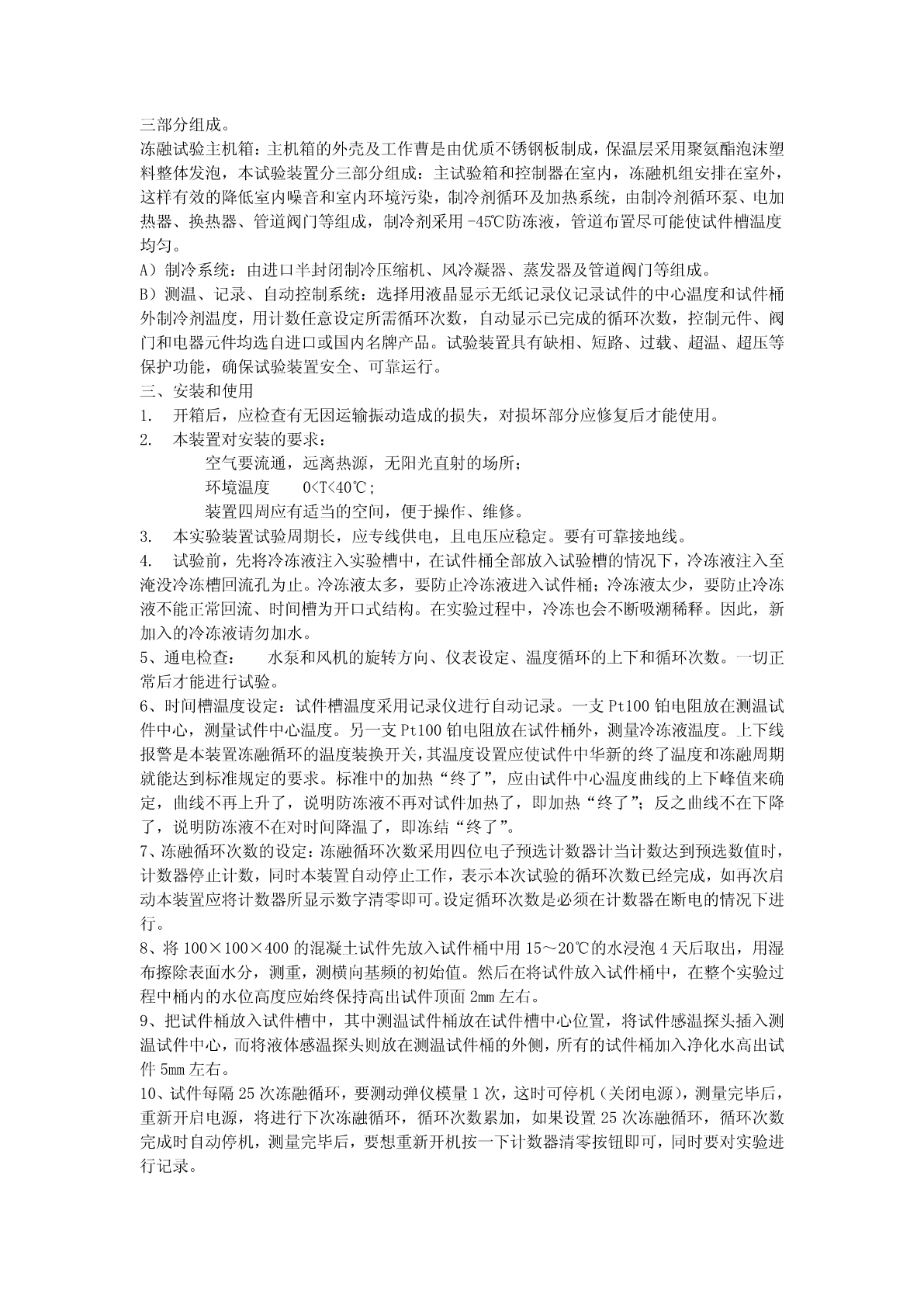

本冻融试验系统由冻融试验主机箱、制冷剂循环及加热制冷系统、测温记录与自动控制系统
三部分组成。
冻融试验主机箱：主机箱的外壳及工作曹是由优质不锈钢板制成，保温层采用聚氨酯泡沫塑
料整体发泡，本试验装置分三部分组成：主试验箱和控制器在室内，冻融机组安排在室外，
这样有效的降低室内噪音和室内环境污染，制冷剂循环及加热系统，由制冷剂循环泵、电加
热器、换热器、管道阀门等组成，制冷剂采用-45℃防冻液，管道布置尽可能使试件槽温度
均匀。
A）制冷系统：由进口半封闭制冷压缩机、风冷凝器、蒸发器及管道阀门等组成。
B）测温、记录、自动控制系统：选择用液晶显示无纸记录仪记录试件的中心温度和试件桶
外制冷剂温度，用计数任意设定所需循环次数，自动显示已完成的循环次数，控制元件、阀
门和电器元件均选自进口或国内名牌产品。试验装置具有缺相、短路、过载、超温、超压等
保护功能，确保试验装置安全、可靠运行。

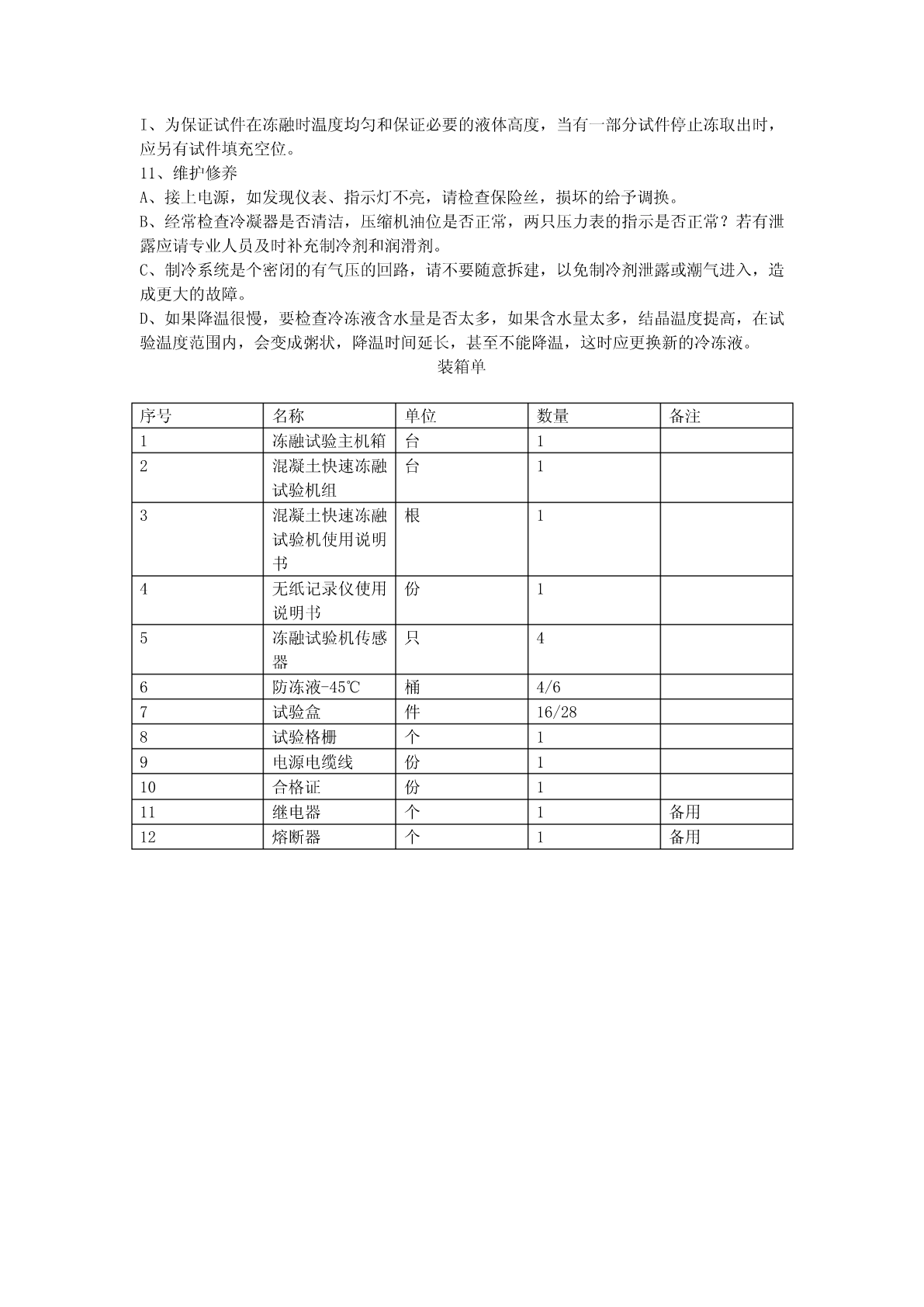

三、安装和使用
1.开箱后，应检查有无因运输振动造成的损失，对损坏部分应修复后才能使用。
2.本装置对安装的要求：
空气要流通，远离热源，无阳光直射的场所；
环境温度0<T<40℃;
装置四周应有适当的空间，便于操作、维修。
3.本实验装置试验周期长，应专线供电，且电压应稳定。要有可靠接地线。
4.试验前，先将冷冻液注入实验槽中，在试件桶全部放入试验槽的情况下，冷冻液注入至
淹没冷冻槽回流孔为止。冷冻液太多，要防止冷冻液进入试件桶；冷冻液太少，要防止冷冻
液不能正常回流、时间槽为开口式结构。在实验过程中，冷冻也会不断吸潮稀释。因此，新
加入的冷冻液请勿加水。
5、通电检查：水泵和风机的旋转方向、仪表设定、温度循环的上下和循环次数。一切正
常后才能进行试验。
6、时间槽温度设定：试件槽温度采用记录仪进行自动记录。一支Pt100铂电阻放在测温试
件中心，测量试件中心温度。另一支Pt100铂电阻
